💥1 概述
分流型有源电力滤波器（APF）是一种常用的电能质量控制技术，它可以通过控制电流的相位和振幅来限制负载端的谐波、噪声等电能质量问题。在这种情况下，滞后电流控制是一种有效的控制策略，它可以通过控制电流的相位和振幅来有效地减少电网中的谐波。通过并联APF与负载，可以将源侧电流中的谐波成分分流到APF中，从而改善电能质量。
同时，滞后电流控制还可以协调控制有功功率，即APF可以通过控制电流的相位和振幅来实现有功功率控制，从而平衡负载侧的有功功率和电网侧的有功功率。这可以有效地降低谐波电流的传递，改善电能质量。
因此，使用滞后电流控制改进后的源电流及并联有源功率滤波器是一种有效的电能质量改善方案，它可以通过减少电网中的谐波成分来提高电能质量。
RRT+APF (Repetitive Ramp Technique + Active Power Filter) 是一种用于改善电能质量的方法。它结合了滞后电流控制和有源功率滤波器的技术。
滞后电流控制是一种通过控制电流的相位来改善电能质量的方法。它通过引入一个滞后相位来抵消电网中的谐波电流。这样可以降低电网中的谐波含量，并改善电能质量。
有源功率滤波器是一种能够主动控制电流的设备。它通过检测电网中的谐波电流，并产生与之相反的相位和幅值的电流来抵消谐波电流。这样可以减少谐波电流对电网的影响，并改善电能质量。
RRT+APF 方法将滞后电流控制和有源功率滤波器相结合，以进一步提高电能质量。它通过使用滞后电流控制来降低电网中的谐波含量，并使用有源功率滤波器来抵消谐波电流，从而实现更好的电能质量改善效果。
使用 RRT+APF 方法可以有效地改善电能质量，降低电网中的谐波含量，并减少谐波电流对电网的影响。这对于提高电网的稳定性和可靠性非常重要，同时也有助于减少电网中的能量损耗和电力设备的故障率。
一、并联有源功率滤波器（APF）的基本原理与结构
1. APF的核心功能与工作原理
APF是一种动态抑制谐波和无功补偿的电力电子装置，通过实时生成与负载谐波电流相位相反的补偿电流，注入电网以抵消谐波污染。其核心结构包括：
- 主电路：通常采用电压源逆变器（VSI）拓扑，由IGBT桥臂、直流侧电容（支撑电压）和输出滤波器（L或LCL型）构成，实现电能转换。
- 控制电路：完成谐波检测、指令电流生成、PWM调制及保护功能。谐波检测方法包括瞬时无功功率理论（广泛用于三相系统）、FFT、自适应检测等。
2. 并联APF的拓扑分类
- 三相三线制：结构简单，成本低，适用于中性线电流较小的场合。

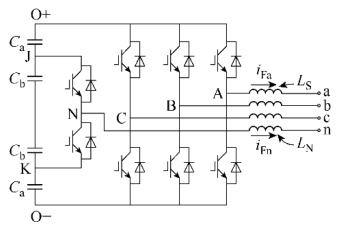

- 三相四线制：通过四桥臂或分电容拓扑消除零序谐波，解决不平衡负载问题。
- 无变压器设计：减少体积和损耗，如两臂桥式结构直接连接直流母线负极。
3. 电能质量问题与APF的优势
传统无源滤波器易受电网阻抗影响且仅补偿固定谐波，而APF可动态跟踪谐波变化，同时补偿无功功率和谐波，显著降低总谐波畸变率（THD）。
二、滞后电流控制在APF中的改进方法及其对源电流的影响
1. 传统滞环控制的问题
- 开关频率不固定：导致电磁干扰（EMI）增大，输出滤波器设计困难。
- 相位滞后：由电流传感器延迟、数字控制器运算时间（如DSP采样周期）、开关管死区效应引起，导致补偿电流无法实时跟踪指令。
- 过零点失真：在电流过零点和峰值处跟踪误差显著。
2. 改进滞环控制策略
为提升源电流质量（降低THD、减少相位滞后），提出以下创新方法：
- 变环宽滞环控制
- 模糊阈值调节：以指令电流与实际电流的偏差及变化率为输入，动态调整滞环宽度，限制最大开关频率并改善过零点性能。
- 恒频控制：引入频率反馈PI环节，实时调整环宽使开关频率固定（如10kHz），降低THD 30%以上。
- 空间矢量定频滞环（用于四桥臂APF）
将电压空间重新分区，通过内外双滞环比较器实现高精度定频控制，同时抑制中线电流。 - 双滞环控制
针对串联APF设计，降低开关损耗但需平衡控制精度。
3. 对源电流的改善效果
- THD显著降低：改进后源电流THD可降至2.79%（传统方法约5-10%）。
- 相位滞后补偿：通过预测算法或死区补偿减少滞后角，提升谐波抑制率。
- 动态响应增强：模糊变环宽策略使电流跟踪速度提升20%，尤其在负载突变时。
三、并联APF的拓扑设计与控制策略协同优化
1. 拓扑选择对控制性能的影响
- LCL滤波器：比L型滤波器更有效抑制高次谐波，但需避免谐振。采用有源阻尼或重复控制增强稳定性。
- 高压应用设计：H桥级联拓扑直接接入高压电网，避免升压变压器引起的谐波衰减和铁损。
- 无变压器拓扑：如两臂桥式结构，降低成本但需优化耦合电感设计。
2. 控制策略与拓扑的协同难点
- 参数敏感性问题
LCL滤波器参数变化（如电感容差）导致谐振频率偏移，需结合自适应控制。 - 相间干扰（三相四线制）
各桥臂输出电流相互耦合，需统一数学模型解耦控制。 - 开关损耗与补偿精度平衡
高频开关提升精度但增加损耗，需优化器件选型（如IGCT适用于大功率）。
四、电能质量改善的评估标准
1. 核心指标定义
- 总谐波畸变率（THD） ：衡量电流/电压波形失真程度，计算为谐波有效值与基波有效值之比。
- 谐波抑制率：η=THD补偿前−THD补偿后THD补偿前×100%η=THD补偿前THD补偿前−THD补偿后×100% 。

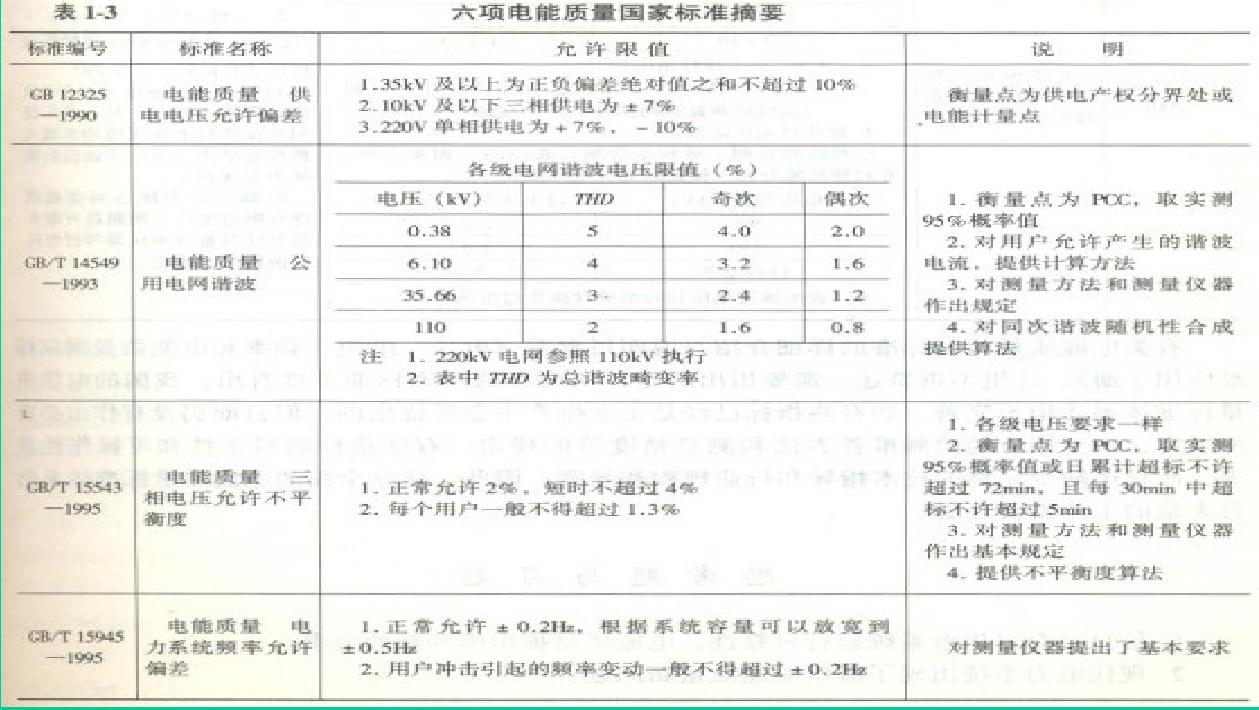

2. 国际与国家标准
| 标准 | THD限值 | 应用场景 |
|---|---|---|
| IEEE 519-2014 | ≤5% (低压系统) | 工业配电系统 |
| GB/T 14549-1993 | ≤5% (380V) | 中国公用电网 |

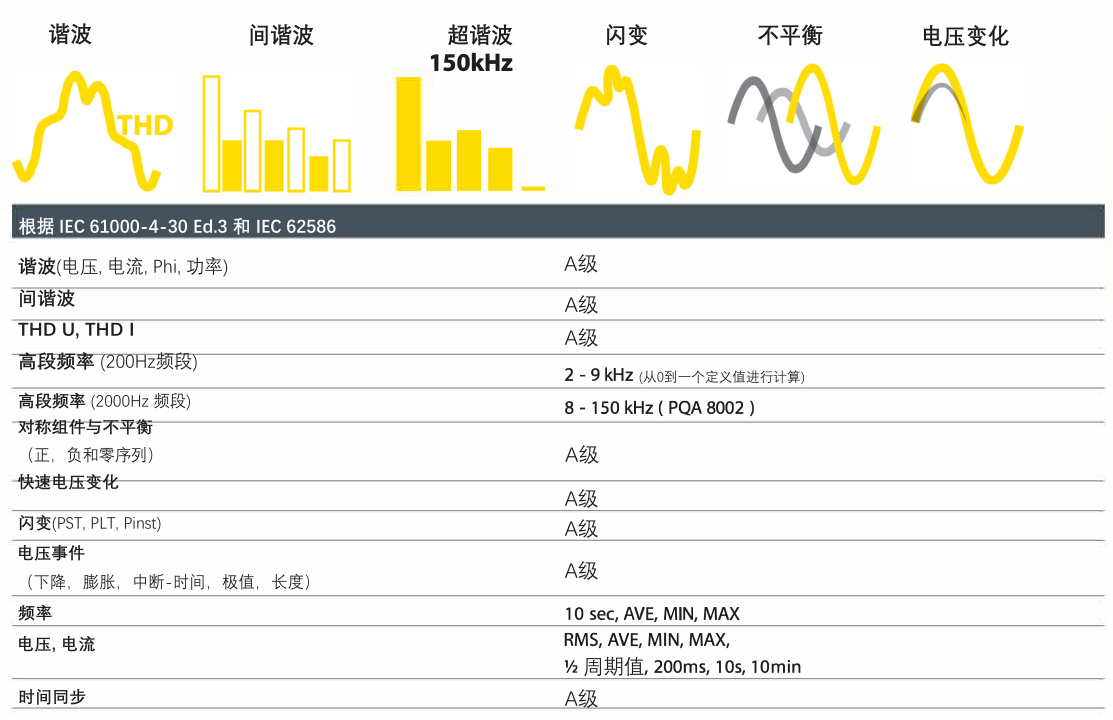

| IEC 61000-4-30 | 分类监测各次谐波 | 电能质量测试 |
注：THD > 5%需强制治理，否则引发电机过热、继电保护误动等风险。
五、实验数据与性能验证
1. 改进滞环控制的实验效果
| 控制策略 | THD（源电流） | 谐波抑制率 | 开关频率 | 实验平台 |
|---|---|---|---|---|
| 传统滞环控制 | 8.2% | 65% | 不固定（5-20kHz） | 15kVA APF |
| 模糊变环宽控制 | 3.1% | 89% | 限幅12kHz | Matlab仿真 |
| 恒频变环宽+PI反馈 | 2.79% | 92% | 固定10kHz | 66kVA APF |
2. 拓扑与控制的联合优化案例
- 三相四线制APF：采用四桥臂拓扑+定频滞环控制，中线电流减少70%，THD从25%降至3.5%。
- LCL型APF+重复控制：补偿电源型非线性负载时，谐波放大效应抑制率超90%。
六、结论与展望
基于滞后电流控制的改进策略（如变环宽、恒频技术）显著提升了并联APF的谐波抑制精度和动态响应，结合三相四线制、无变压器拓扑等设计，可解决高次谐波、不平衡负载等复杂场景的电能质量问题。未来研究方向包括：
- 人工智能优化控制：结合深度学习实时调整环宽。
- 宽禁带器件应用：SiC器件提升开关频率上限，减少损耗。
- 多APF协同治理：在微电网中实现谐波集中补偿。
关键结论：改进滞环控制使源电流THD稳定低于5%的国际限值，验证了其在电能质量改善中的工程价值。

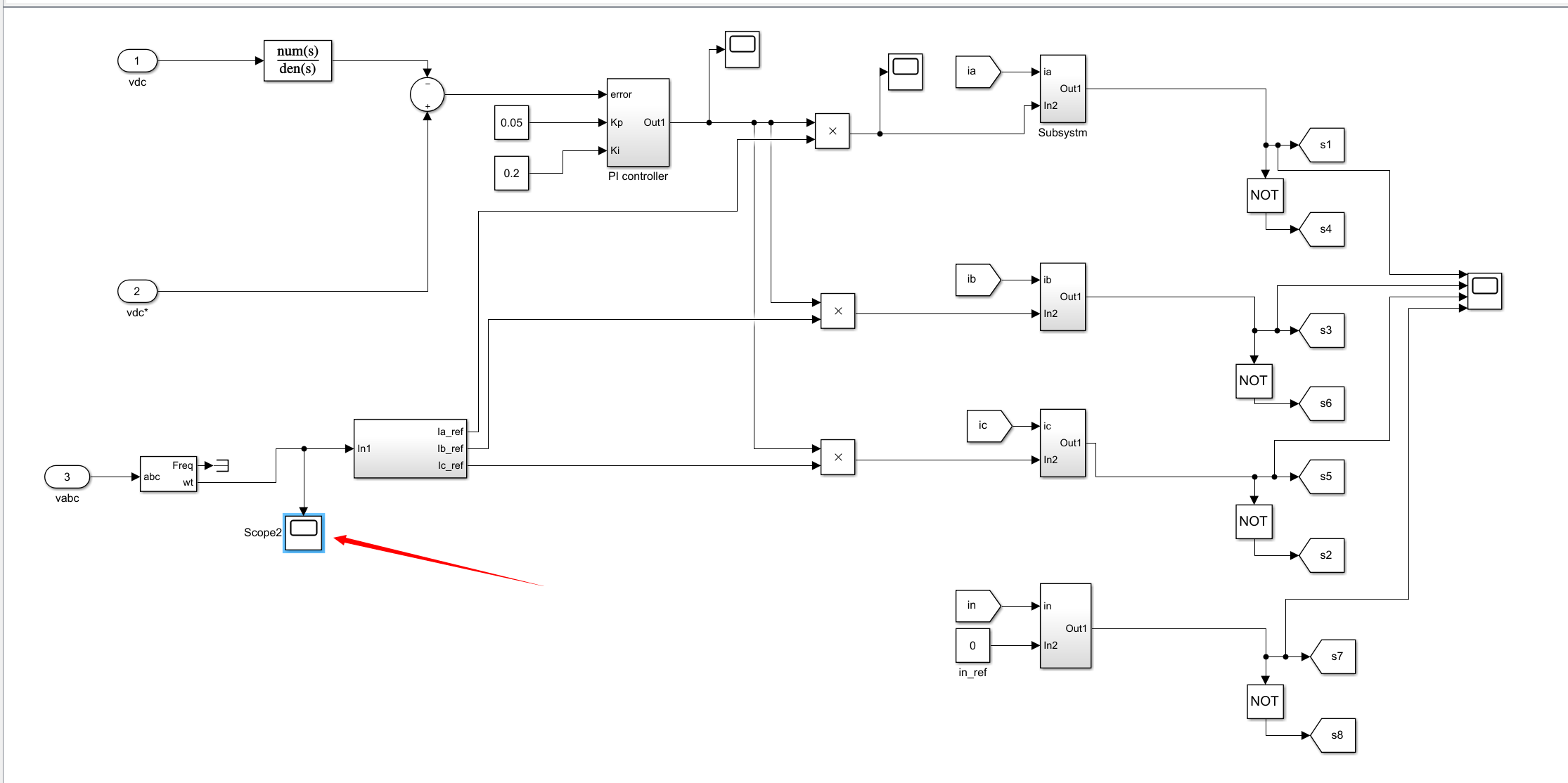

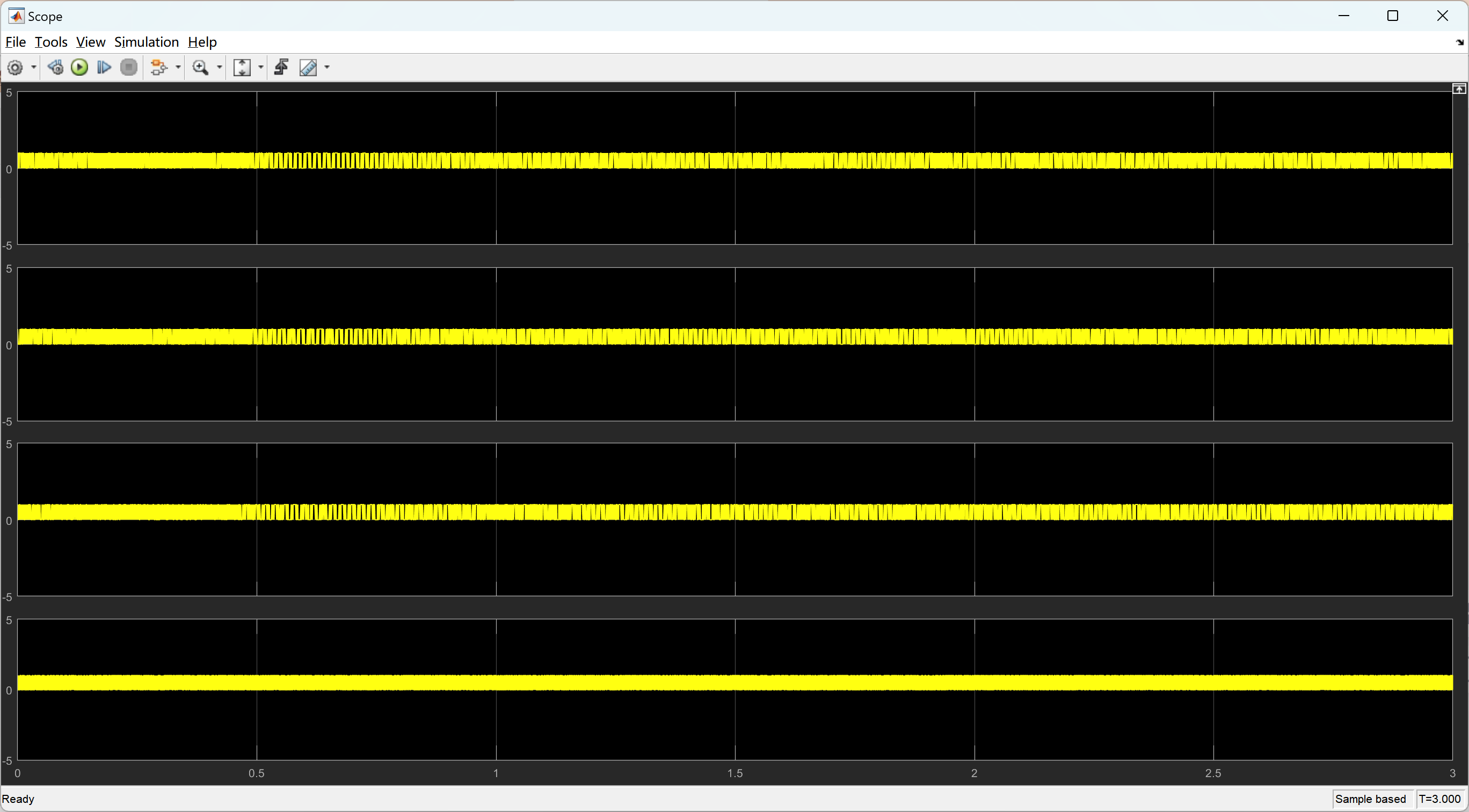

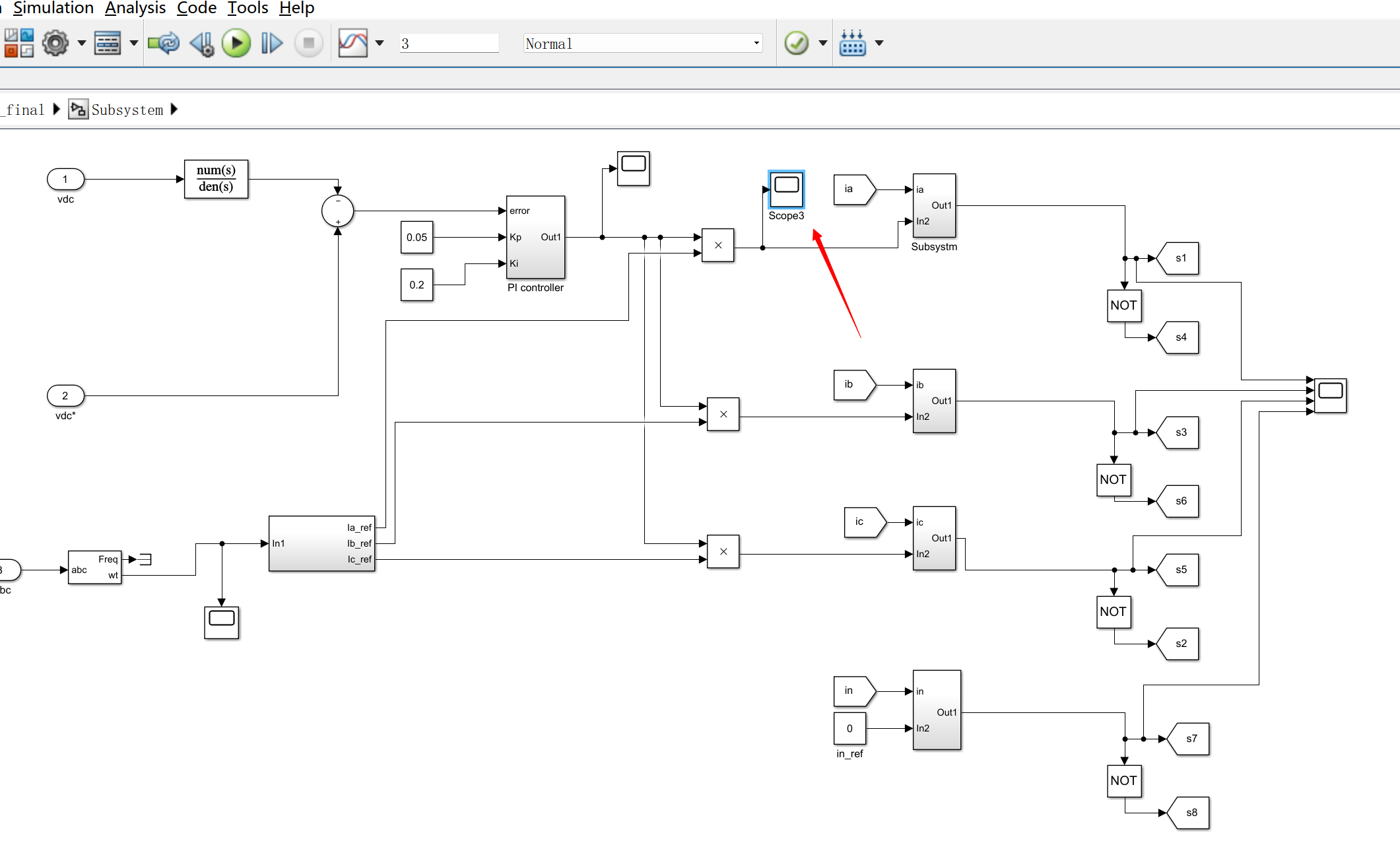

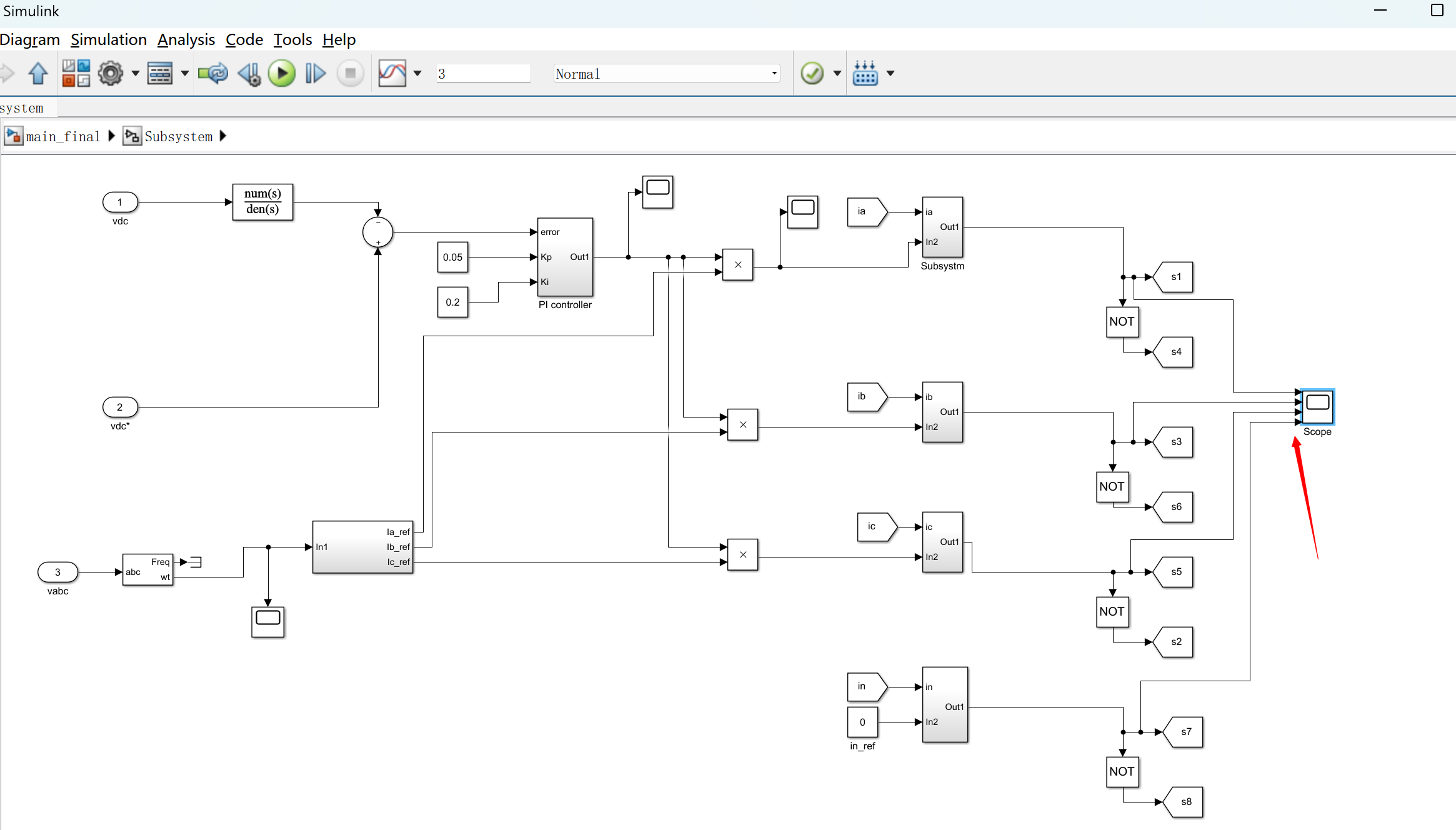

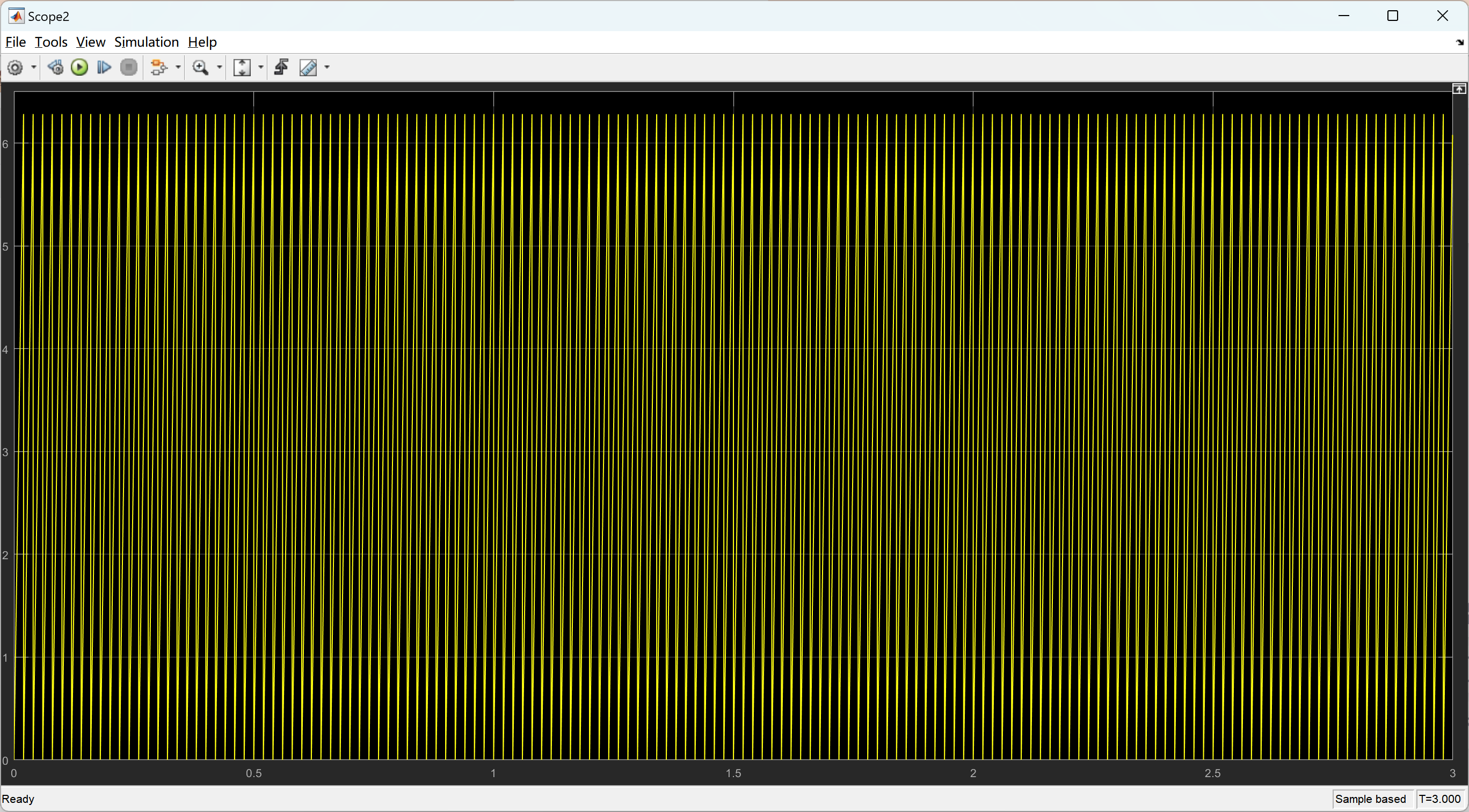

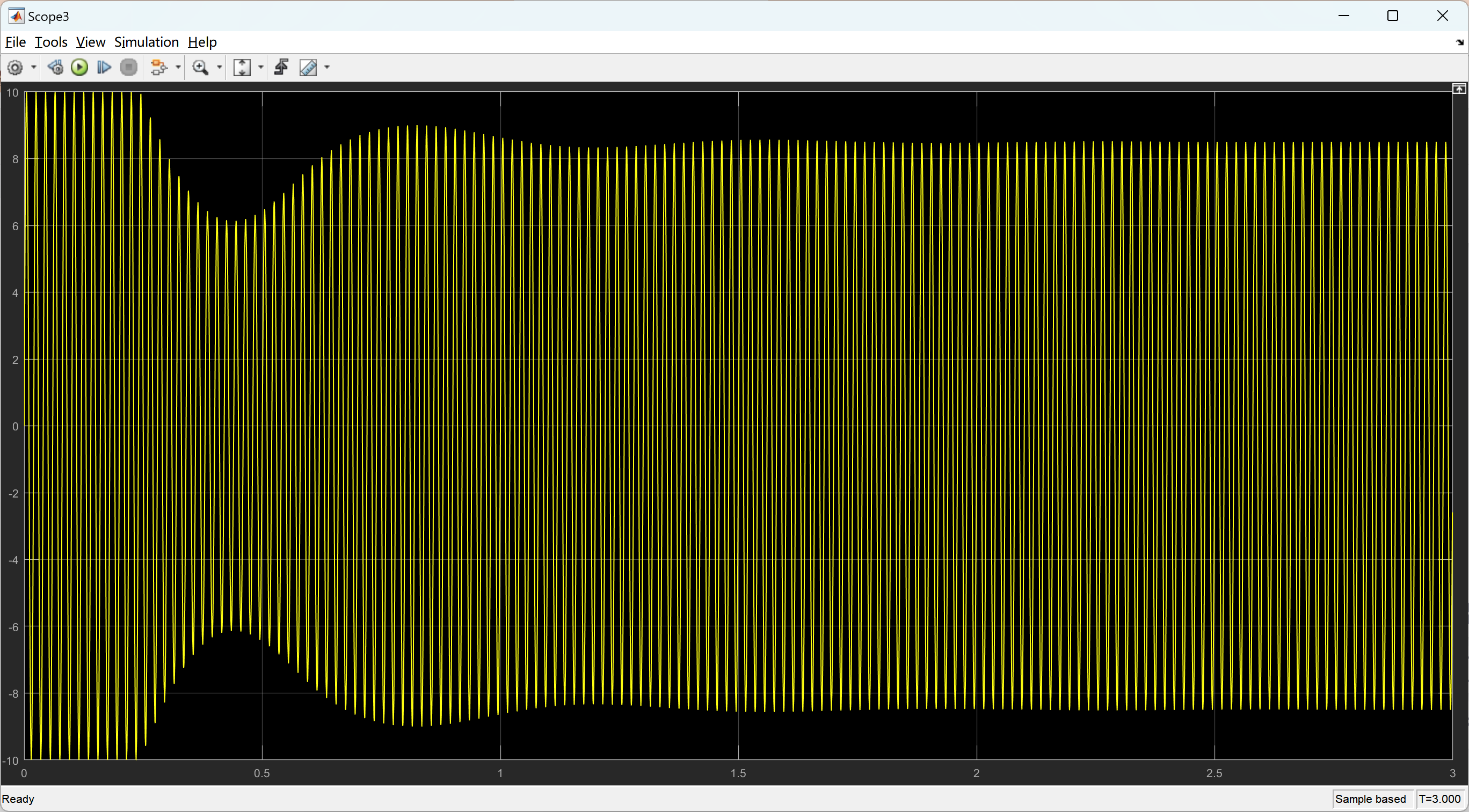

📚2 运行结果
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。
[1]颜文旭.有源电力滤波器的T-S建模及控制研究[D].江南大学,2012.DOI:CNKI:CDMD:1.1012.278965.
[2]张颖.有源滤波器在改善电能质量中的应用[J].电力系统及其自动化学报, 2010(4):4.DOI:10.3969/j.issn.1003-8930.2010.04.021.
[3]张颖.有源滤波器在改善电能质量中的应用[J].电力系统及其自动化学报, 2010(004):000.
