博主小飞继续和大家分享xilinx FPGA jesd204b ADC篇的第2部分相关内容~

基于JESD204数字接口的数据转换器（ADC或DAC）近10年逐渐兴起，目前渐渐取代了部分基于LVDS接口的数据转换器，这种趋势就如同20年前基于LVDS接口的数据转换器开始取代基于CMOS接口的数据转换器情形一样。

虽然如今还有一些低速数据转换器采用的是CMOS接口，但基于LVDS接口的数据转换器在高速采样领域已是主流产品。

历史总是惊人的相似，技术迭代更新的趋势之力不可抵挡，相信未来JESD204B甚至JESD204C必将大放异彩！

如今用户对数据转换器的采样率、采样精度的期望不断提高，而反过来又希望转换器的功耗不断降低，这导致CMOS和LVDS接口越来越不适合作为高采样率、高采样精度数据转换器的输出数据传输接口。

比如对于CMOS接口的数据转换器来说，随着数据率的提升，接口的瞬态开关电流会急剧增大，导致功耗迅速增强。

对于LVDS接口的数据转换器来说，虽然随着数据传输率的提升，电流、功耗不会大幅度增长，但是受该接口本身结构以及需要随路同步时钟的限制，其支持的最高数据率受限，已经无法满足如今高速数据传输的需求。

如下图1所示是一款双通道14bit ADC分别采用CMOS、LVDS以及CML(JESD204标准采用的就是CML接口)输出接口的功耗对比：

图1：基于CMOS、LVDS、CML驱动器的ADC功耗比较

从上图可以看到，14bit采样精度的ADC大概工作在150MSPS～200MSPS区间时，CML接口的驱动器在功耗方面开始变得更加高效。并且由于CML接口采用串行数据传输结构，相比于CMOS、LVDS接口使用更少的数据输出线对，对硬件设计极为有利。

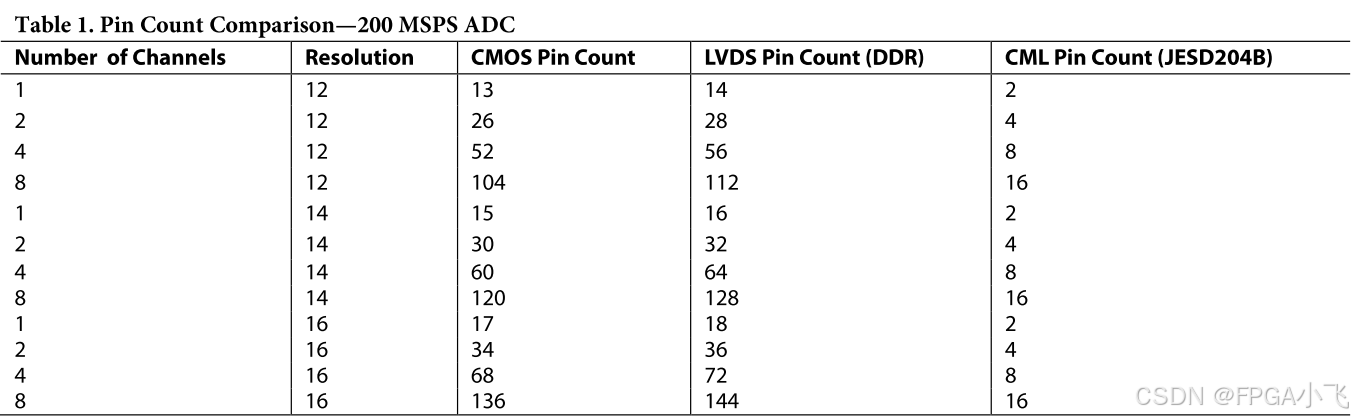

表1所示为一款200MSPS的ADC分别使用这三种接口时，在不同采样精度情况下的输出数据引脚数量对比情况：

表中数据结构假定CMOS、LVDS数据输出会产生一路随路时钟，基于CML接口的JESD204B数据传输速率最高4Gbps。很明显，JESD204B标准采用的CML驱动器接口能够大幅度减小转换器引脚数量。

随着数据转换器的采样速度、采样率不断提高，人们对更加高效的数字接口需求越来越强烈，目前以TI、ADI为代表的芯片巨头们已经实现了JESD204串行数据接口，并且这种JESD204接口协议标准为了适应更高、更快、更稳定的数据转换器和FPGA（ASIC）之间的数据传输需求，目前还在不断更新中，最新的版本为JESD204C.

JESD204协议目前已经渡过了3个版本：JESD204初始版本、JESD204A、JESD204B，现在稳定在JESD204C(JESD204C已有少量商用数据转换器产品，大部分产品停留在JESD204B阶段)。

很显然，基于JESD204接口协议的数据转换器可以成为用户的另一种选择，并且随着系统设计越来越复杂、转换器性能越来越高，这种接口很可能是未来高速数据采集应用方面用户的唯一选择（博主小飞绝不是危言耸听噢）～
