vivado杂记篇1-Notepad++与ISE_Vivado关联

ISE和vivado自带的代码编辑器写verilog代码时用起来很不爽，而Notepad++是一款十分好用且免费的代码编辑器，支持很多语言。博主小飞以操作系统win10、ISE14.7、vivado2019.2以及Notepad++为例来向小伙伴们演示如何将Notepad++与ISE和Vivado关联。

Notepad++与vivado关联

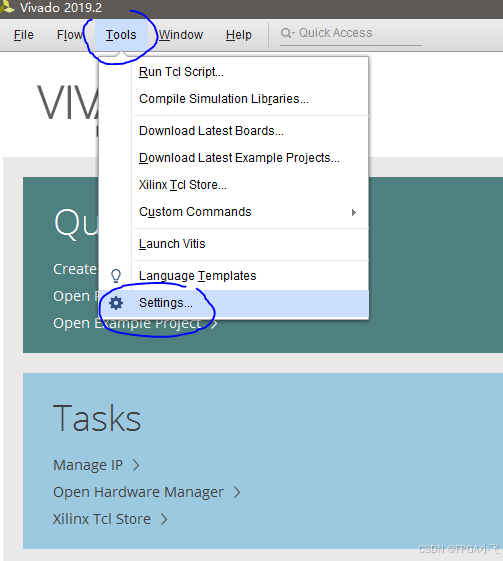

打开vivado软件，选择菜单栏“Tools-Settings…”，如图1所示。

图1

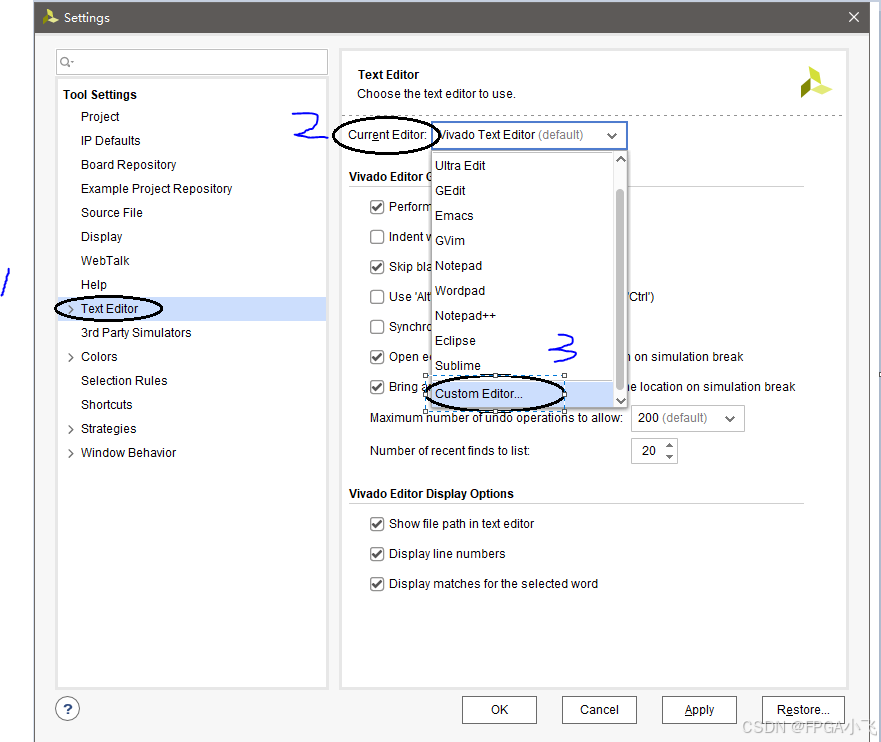

接下来在弹出的对话框中选择“Text Editor”，并在“Current Editor:”栏中选择最后一个“Custom Editor..”，如下图2所示：

图2

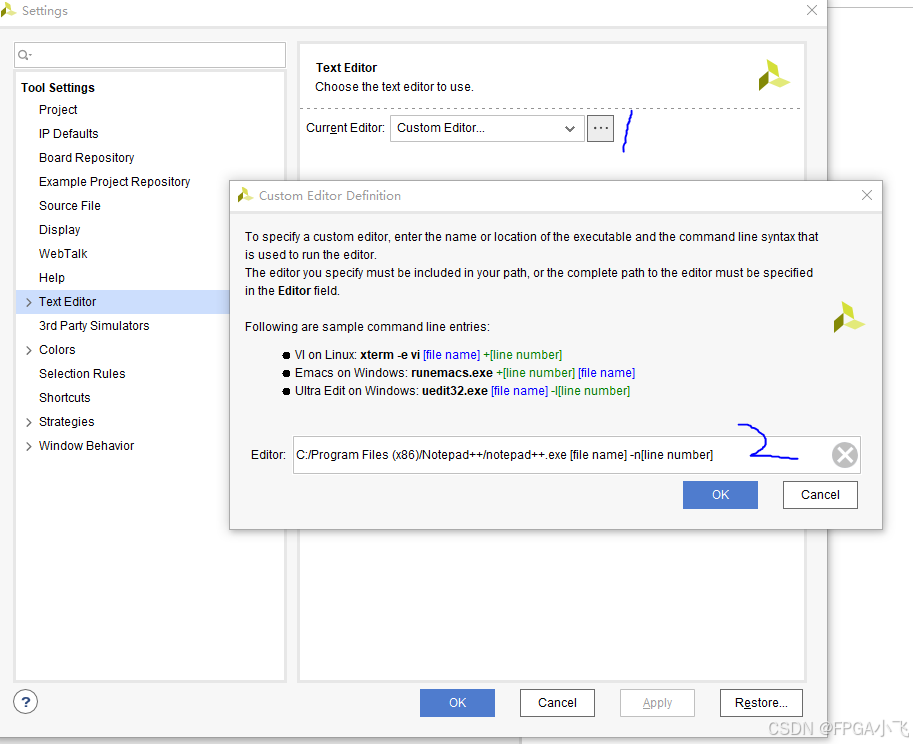

在图2操作的基础上，点击下图3所示的标号“1”，界面会弹出“Custom Editor Definition”，用户输入“notepad++安装目录/notepad++.exe [file name] -n[line number]”。点击“OK”完成notepad++与vivado的关联。

比如博主输入的为：

C:/Program Files (x86)/Notepad++/notepad++.exe [file name] -n[line number]

图3

Notepad++与ISE的关联

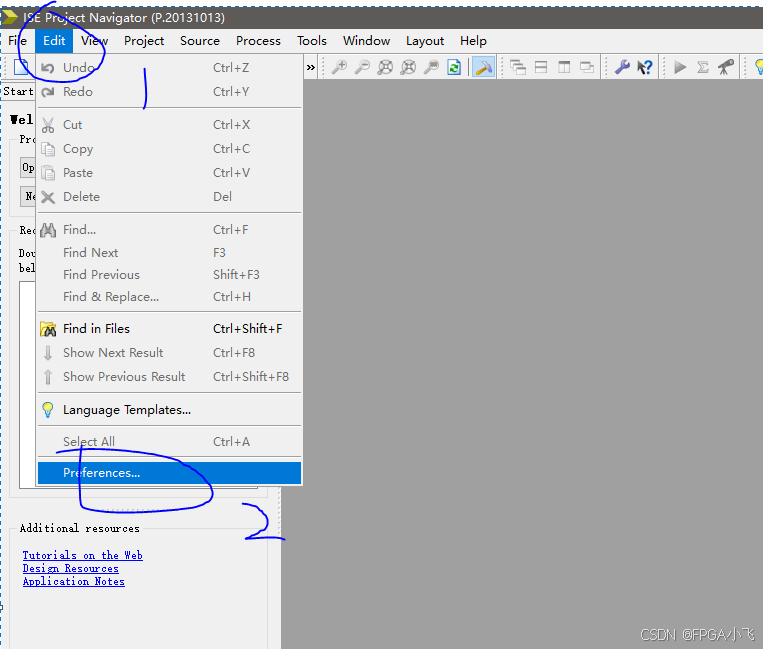

打开ISE软件，选择菜单栏“Edit-Preferences…”，如图4所示：

图4

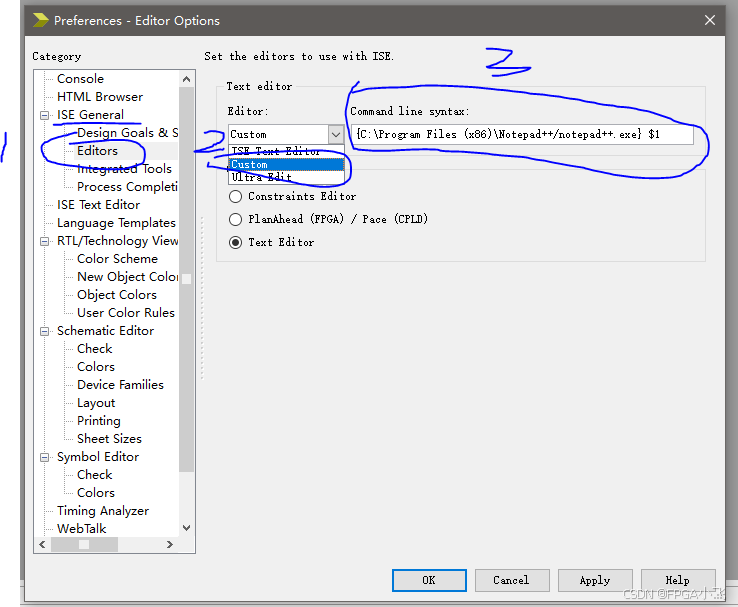

接下来在”ISE General”选项下选择”Editors”，在右侧弹出对话框。我们选择Editor为Custom，并在“Command line syntax”中输入“{Notepad++安装目录/notepad++.exe} $1”，注意路径的反斜杠为“/”。点击“OK”完成Notepad++与ISE的关联。如图5所示：

比如博主输入的为：

{C:\Program Files (x86)\Notepad++/notepad++.exe} $1

图5
