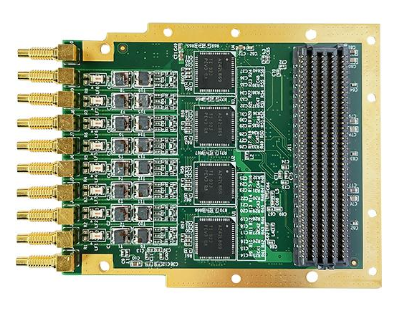

全国产化和进口-4片8路ADS42LB69标准FMC采集子卡

该板卡有全国产化和进口两个版本，基于FMC标准设计，实现8路16bit/250MSPS ADC采集功能，遵循 VITA 57 标准，板卡可以直接与xilinx公司或者本公司 FPGA 载板连接使用。板卡 ADC 器件采用 TI 公司 ADS42LB69 芯片，用户可以通过 FMC 接口配置芯片工作状态。

该板卡每路ADC采集通道的实测采集指标信噪比（SNR）和无杂散动态范围（SFDR）与芯片手册指标标称值基本一致，可实现优异的采集性能。

性能指标：

板卡功能	参数内容		参数指标
ADC	芯片型号		ADS42LB69
	采集通道数		8路ADC采集通道
	采样率		250MSPS
	采集精度		16bit
	数字接口		DDR LVDS
	模拟接口		交流耦合
	模拟输入		1.0Vpp-2.5Vpp SPI可选
	模拟采集指标		见第5节实测指标介绍
DAC	无		无
时钟	Buffer芯片
	板载晶振		10-250MHz高精度晶振
	外输入时钟		1路10-250MHz高精度时钟源
外触发	路数		1路输入
	电平		兼容1.8V/2.5V/3.3V LVTTL电平
连机器类型	FMC-HPC		ASP-134488-01
	前面板		10路SSMC
板卡标准	FMC ANSI/VITA 57.1 - 2008
板卡尺寸	84mm*69mm
板卡重量	含散热片
板卡供电	+12V@1A
板卡功耗	10W
工作温度	Industrial  -40°C到+85°C
支持母板	Xilinx board	V6、V7、KU、VU、 ZYNQ、ZU 开发板
	其他符合FMC引脚信号定义规范的FPGA载板

软件内容

提供Vivado版本的数&控驱动程序。

板卡应用

板卡配置FPGA母板用于模拟信号、无线电、光电、雷达的采集场景。

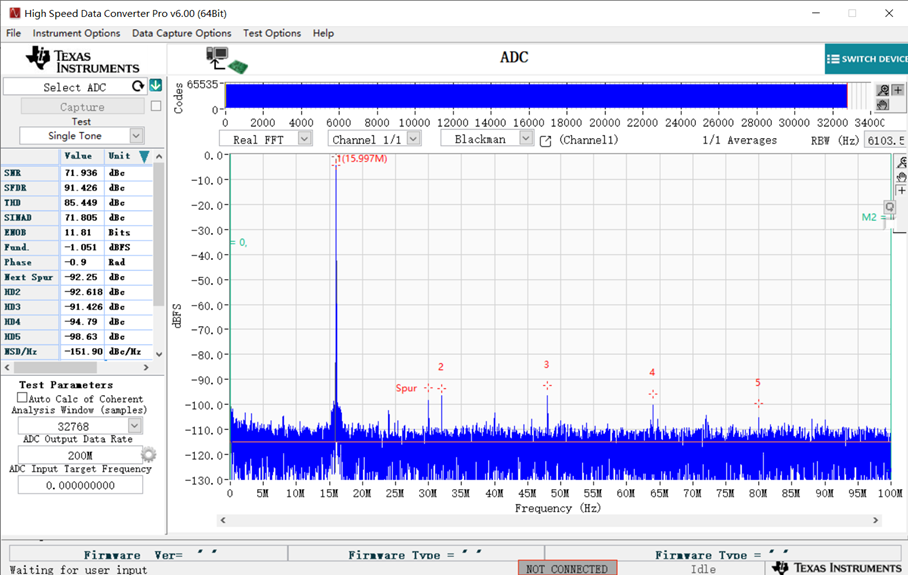

板卡实测记录

板卡ADC采集指标SNR和SFDR实测记录如下表所示：

测试条件	-1dBFS,2Vp-p，32768样点
序号		实测值	手册标称值	实测输入频点	时钟源
	SNR（dBFS）	73.0	73.9(10M)	16MHz	外时钟200MSPS
	SFDR（dBc）	91.4	87(10M)
	SNR（dBFS）	73.2	73.7	70MHz
	SFDR（dBc）	91.6	90
	SNR（dBFS）	72.28	73.7	70MHz	内时钟250MSPS
	SFDR（dBc）	90.3	90
	隔离度（dBc）70MHz	95	100	（片内通道）
		＞100	--	（片间通道）
