雷电信号实时探测处理系统

数字化仪与GPU直连的数据采集设备，应用于雷电信号实时探测处理。

规格：

1. 采样率：125MSPS；
2. 分辨率：16bit
3. 通道数：2；
4. GPU ：NVIDIA Jetson NANO；
5. 支持GPS和北斗定位功能

简介：

高速数据采集卡，它具有双通道，16bit，125MS/s采样率特性，板载FPGA（A7-100）具备实时信号处理能力，搭配NVIDIA Jetson NANO GPU，可直接向GPU传输数据，极大提升处理速度。这些特性雷电监测等领域进行信号采集和分析的理想设备。

规格特性
采样率	125MS/s
分辨率	16bit
通道数	2
耦合方式	AC/DC（*通过电阻选择）
带宽	①DC：DC-65MHz ②AC：TBD（*定制）
GPU	NVIDIA Jetson NANO GPU

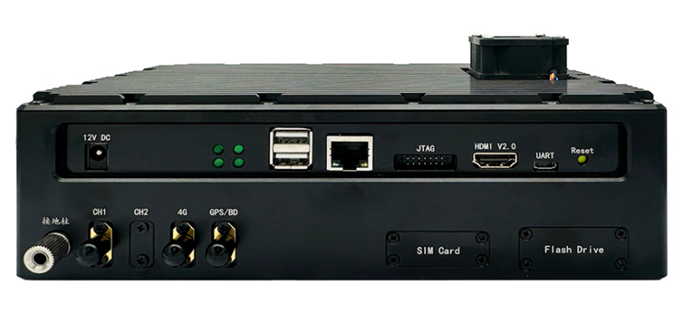

接口
模拟输入	SMA
以太网	RJ45
USB	USB-2.0/3.0
串口	UART
JTAG	14pin排针
HDMI	V2.0
天线接口（4G通信）	SMA Female
天线接口（GPS/BD）	SMA Female
SIM Card	/
供电	12V DC
时钟
参考时钟	10MHz 方波
物理特性
尺寸	230mm*150mm*70mm（不含连接器）
重量	2.23kg

NTX300同步时钟模块

NTX300代表着新一代的高精度GNSS时钟板的新概念 ；其采用内置的GPS接收机或1PPS信号驯服，采用高稳恒温晶振，适用于GNSS卫星接收。

NVIDIA Jetson NANO GPU

NVIDIA Jetson NANO GPU是一款体积小巧、功能强大的人工智能嵌入式开发板，搭载四核Cortex-A57处理器，128核Maxwell GPU及4GB LPDDR内存，可为雷电监测等领域进行信号采集和分析提供足够的AI算力。
