基于VU9P+ZU15EG的2xFMC + 28x25GbE光纤接口卡

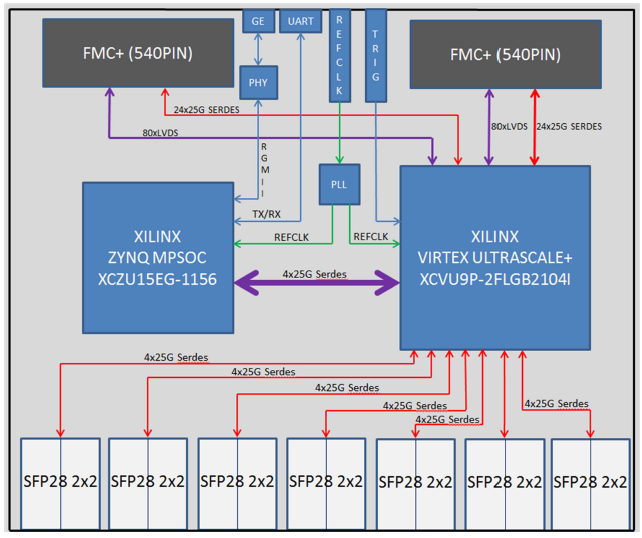

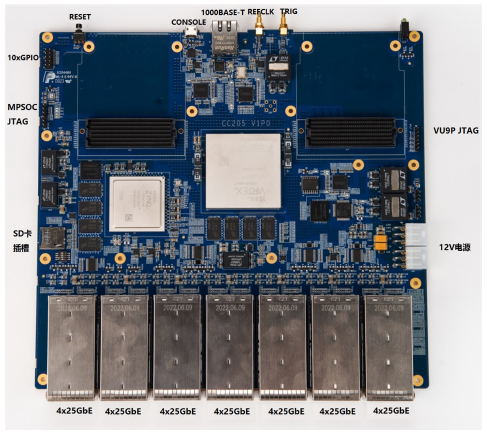

基于VU9P+ZU15EG的2xFMC + 28x25GbE光纤接口数据处理卡是一款高性能射频信号采集与以太网数据处理板卡。该板卡基于Xilinx 公司 Virtex Ultrascale Plus XCVU9P 和 MPSOC XCZU15EG 系列芯片，最大提供 28个 25G 以太网端口和 2 个 FMC+插槽，每个 FMC+插槽可以提供 80 对 LVDS 总线和 24 对GTY高速 Serdes 走线。配合各种型号的FMC 插卡，QT205 可以灵活支持各类 ADC，DAC，视频等应用。可以广泛应用于以太网数据处理，仪表，雷达，抗干扰等场竟。
板卡支持外部触发信号输入和外部 Refclk 参考时钟输入，可以完成多板卡同步输出和
同步采样功能。板卡支持板载 8GB DDR4 SDRAM 存储，同时提供一个 10/100/1000MBASE-T
以太网接口和一个Console 调试串口。板卡采用ATX 插头供电方式。上电后根据用户的选择
方式不同，单板可以从 Micro-SD 卡启动，QSPI Flash 启动，或者由 JTAG 仿真器动态加载
Bit 文件启动。

 基于Xilinx Virtex Ultrascale Pluse XCVU9P 和MPSOC XCZU15EG
 2 个FMC+插座，每个支持80 对LVDS 和24 对收发Serdes
 28 通道 25GbE (SFP28)
 4 核ARM Cortex-A53 处理器，主频最高1.3G
 板载 8GB DDR4 SDRAM 缓存，最高支持2400MT
 板载 512Mb QSPI 配置Flash
 X1 10/100/1000Mbps 以太网（RJ45）接口
 X1 Micro SD 卡
 X1 UART RS232 调试串口
 X10 GPIO 接口，支持3.3V
 支持外参考时钟输入
 支持外部触发信号输入



FPGA 芯片： Xilinx XCVU9P-2FLGB2104I
FPGA 采用1 片Xilinx 公司的XCVU9P-2FLGB2104I 芯片，这款芯片拥有逻辑单元CLB
数量2586K 个，同时还有数字信号处理单元DSP Slices 达到 6840 个，块状存储器Block
RAM 容量达到75.9Mb，还拥有76 对最高支持32.75Gbps 的GTH 高速串行收发模块，同
时还拥有702 个用户可定义的数据接口User IO,可输入、输出1GHz 以上信号，满足用
户数据处理能力要求。
XCVU9P-2FLGB2104I 采用的是符合工业级标准的芯片，可以工作在-40℃至 85℃温度范
围内，满足设备工作环境温度的要求。
ARM 芯片选型: XCZU15EG-2FFVB1156I
ARM 芯片选择Xilinx 公司的XCZU15EG-2FFVB1156I，该芯片是一款集成ARM CPU 和FPGA 资
源的SOC 芯片，拥有4 核Cortex-A53，主频最高达1.5GHz，同时还集成双核Cortex-R5，
主频最高达到600MHz。除此之外，该芯片的PS 部分还集成了Mali-400 图像处理器。PL 部
分，该芯片拥有逻辑单元CLB 数量747K个，同时还有数字信号处理单元DSP Slices 达到 3528
个，块状存储器Block RAM 容量达到26.2Mb，还拥有24 对最高支持16.3Gbps 的GTH 高速
串行收发模块，同时还拥有542 个用户可定义的数据接口User IO，用于对外接口的扩展。
单板时钟设计
单板的时钟采用一体化设计，选择TI 公司的双环PLL 芯片LMK04828 作为时钟主芯片，该
PLL 可以选择本板内的OCXO 或者外接参考时钟作为时钟源，板内的各GTY Serdes 组，GTH
Serdes 组，DRAM 参考时钟等，都来源于该PLL 时钟。
