10 通道时钟同步控制板

最新推荐文章于 2025-11-25 09:17:17 发布

原创最新推荐文章于 2025-11-25 09:17:17 发布 · 281 阅读

2 ·

CC 4.0 BY-SA版权

文章标签：

#时钟同步板 #10通道 #fpga开发 #XC7K325T

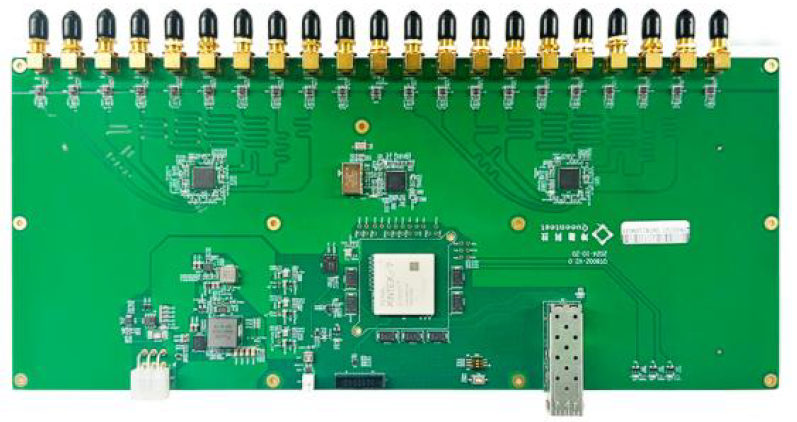

支持1路单端时钟信号输入和10组时钟信号输出（每组包含一路参考时钟和一路同步时
钟），板卡集成了一颗Xilinx公司的XC7K325T-2FFG676作为主芯片，搭配一颗512Mbit的QSPI FLASH作为固件存储，板卡还支持一路SFP+光纤通道和一路JTAG接口，由外部提供的12V直流电源供电。

尺寸为150mm x 345mm，所有时钟信号接口均为SMA形式，且单边布局，便于用户使用。板卡选用3颗TI公司的超低噪声时钟芯片LMK04828组成1+2的二级时钟同步电路，共扇出10组时钟信号，且支持JESD204B协议。

主要规格：
1个SMA的连接器，支持时钟信号输入
20个SMA的连接器，分别为10路参考时钟和10路同步时钟输出
主控芯片：XC7K325T-2FFG676
板载一颗256Mbit的QSPI FLASH
板载156.25MHz晶振，支持一路SFP+光纤通道
板载一颗10MHz的TCXO和一颗100MHz的VCXO
一路JTAG接口
支持JESD204B协议
标准ATX电源接口，+12V直流供电
工作温度：-20℃ ~ +65℃
存储温度：-40℃ ~ +85℃

应用：
无线基础设施
同步光网络(SONET)，互联网
军事/航空航天
数据转换时钟
医疗成像
测试和测量
视频
