基于3U VPX RFSOC27DR的8收8发采集回放系统

板卡概述

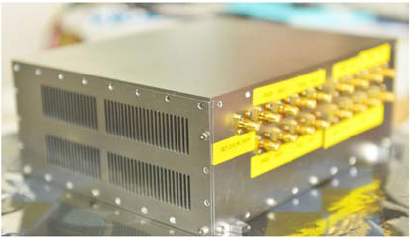

      本系统由射频收发盒+光纤采集设备构成。 射频收发盒由RFSOC-8R8T板卡为主体构成，其上8路ADC和8路DAC，以及2个QSFP28+光模块。采用 Xilinx ZYNQ UltraScale+ RFSoC 27DR，实现了8路 ADC和8路DAC 端口，并支持外部同源参考时钟。对外J30J上支持27路双向GPIO、2组RS422、1组RS485、2组Uart以及1个千兆网口，ADC最高采样率 4.096GSPS 和DAC最高采样率 6.5536 GSPS；升级为47DR后，ADC采样率最高可达5GSPS以上，分辨率14bit；DAC采样率为9.8G 14bit。相比分立的ADC和DAC传统方式，此方式集成在一起，省去了LVDS/204B接口，且无需考虑多通道同步，非常适合MIMO应用。

      光纤采集设备由3U VPX主机和PXIE主机两种，通过光纤采集卡（PXIE2320或VPX2320+FMC_2QSFP）上传主机；理论存发带宽为4GB/s，实际可达3GB/s。

 技术指标
 射频收发盒：
 8路ADC (12-bit、4.096GSPS)，升级47DR后（14-bit、≥5GSPS）；
 8路DAC (14-bit、6.5536GSPS) ，升级47DR后（14-bit、≥9.8GSPS）；
2个QSFP28+光模块，最高线速率支持25Gbps；
设备内挂载1组DDR4接口， 4GB容量，64bit 2133MHz；
设备内1个SD卡槽；
设备内1个64GB EMMC；
 对外1路千兆网口（J30J）；
对外2路UART；
对外2路隔离RS422；
对外1路RS485；
对外27路PL侧GPIO接口（双向，电平3.3V）；
 光纤采集设备
 3U VPX或PXIE设备可选；
 220V供电；
通过光纤采集卡通信；
 散热方式：风冷/导冷散热

软件支持
 板上测试工程：
FPGA各接口demo；
 板上对外接口demo；
 可根据客户需求提供定制化算法与系统集成：

应用范围
 软件无线电；
 雷达与基带信号处理；
