1、阿里云的操作
1.1、准备
登录阿里云官网,注册账号,实名认证;
找到产品→物联网IoT→企业物联网平台→进入控制台→公共实例;
1.2、创建产品及产品下的两个设备

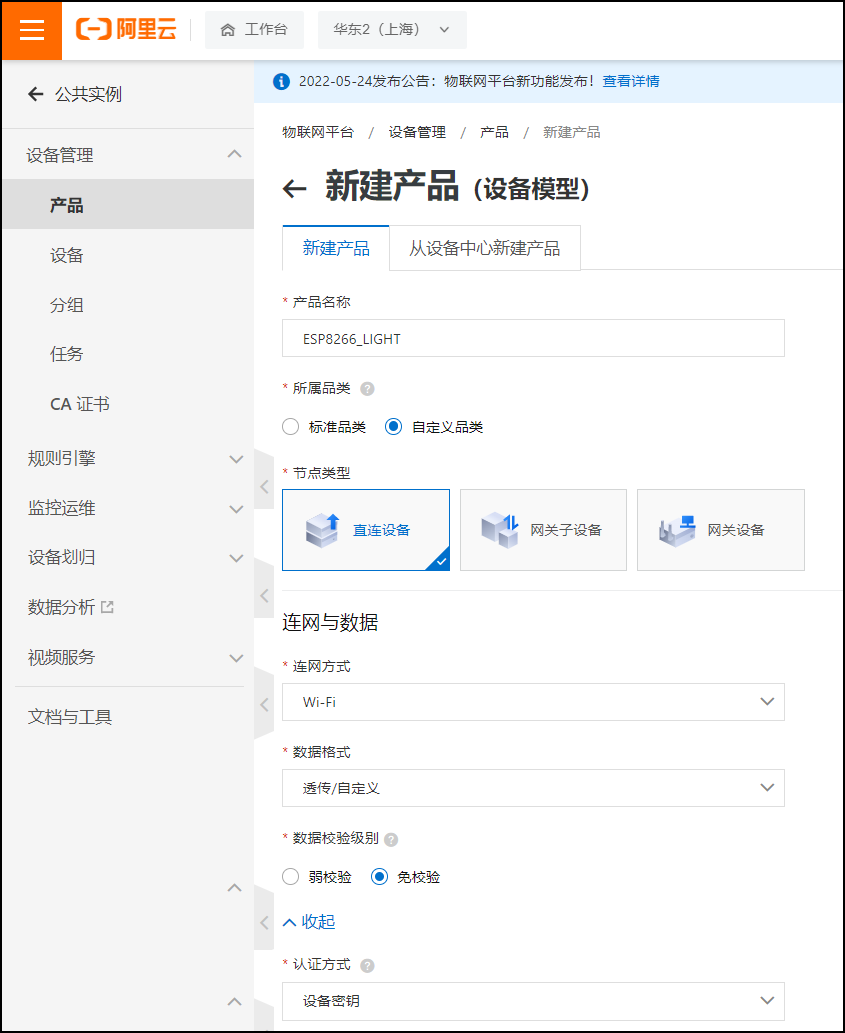

创建产品,比如一个ESP8266控制灯的产品;

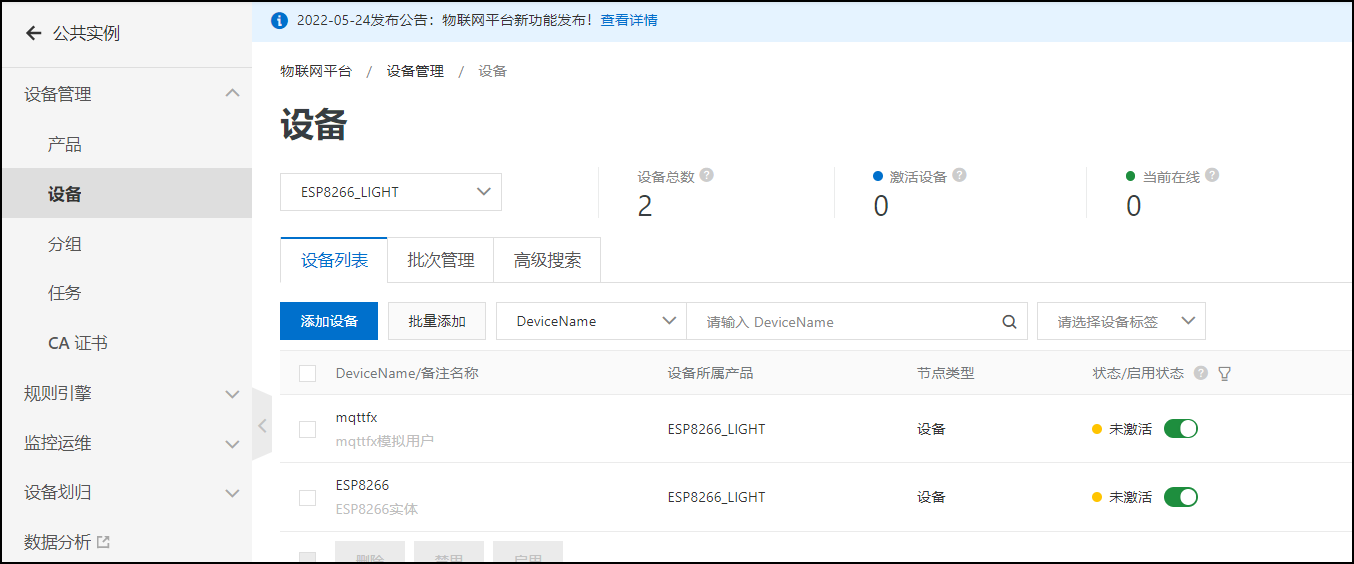

这个产品要有两个云端设备,ESP8266本身以及用户端,用户端通过向阿里云端发送控制指令,指令再通过云端转发给ESP8266设备;
1.3、查看MQTT连接的参数,用mqtt.fx测试能否连上云端

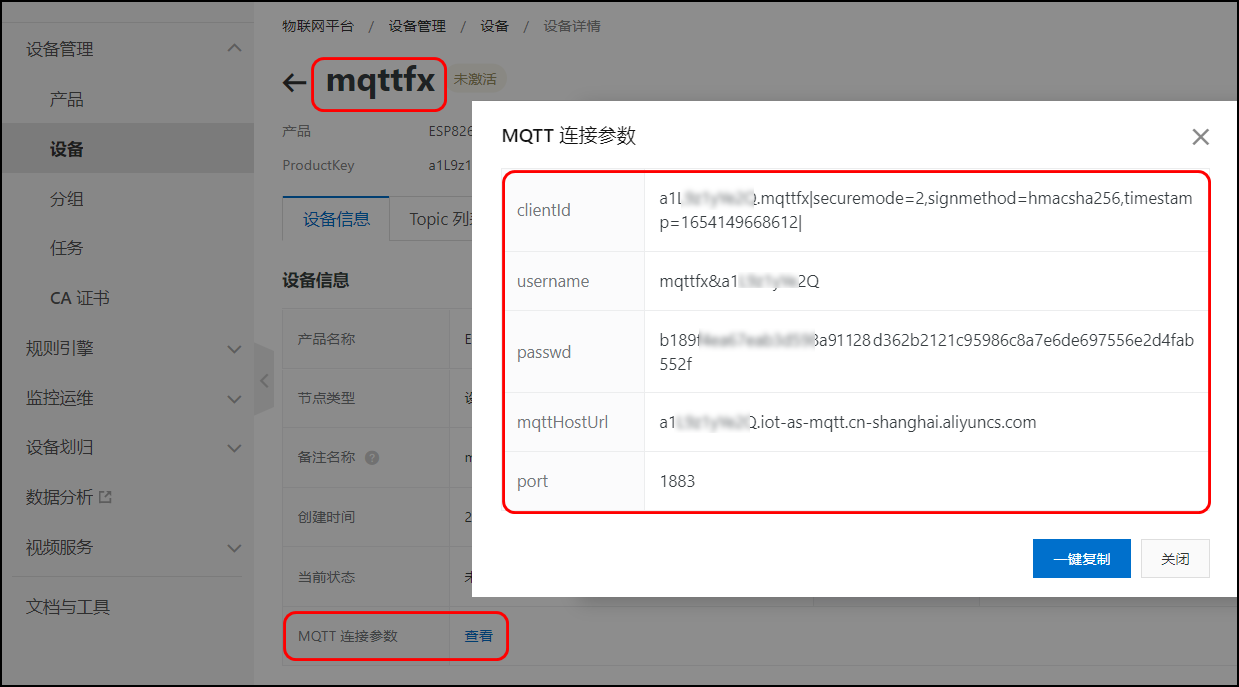

选中设备,在设备信息里面,我圈出来了“MQTT连接参数”,点击“查看”就有了,复制这些信息到mqtt.fx的配置文件,可以成功连接;
1.4、创建规则,实现设备间数据传输
首先要了解订阅发布主题名,在产品的Topic类列表中有;
- 默认订阅的主题名:/ProductKey/DeviceName/user/get
- 默认发布的主题名:/ProductKey/DeviceName/user/update

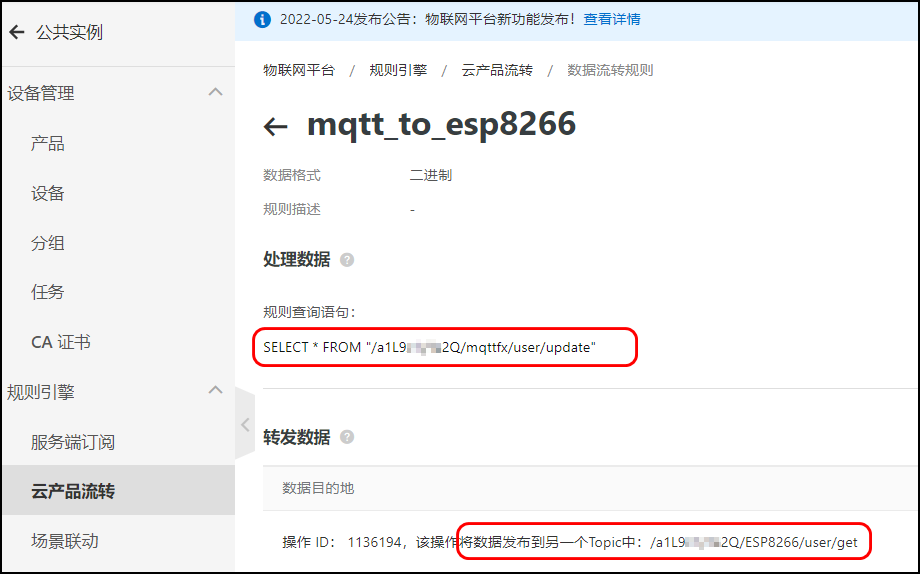

然后在“规则引擎”、“云产品流转”、旧版,添加两个规则,其中mqttfx数据转发到esp8266的规则如下;

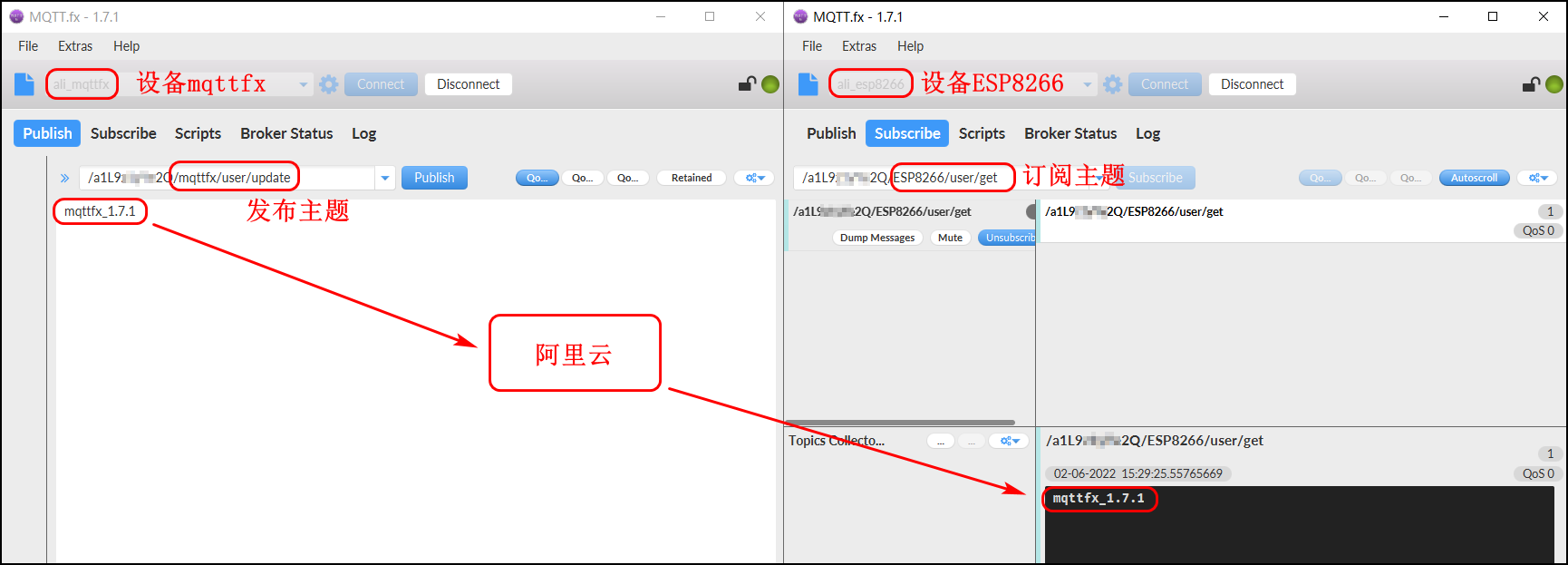

创建好规则后,启动这两个规则,开两个mqttfx客户端进行测试,成功;
2、代码及现象
2.1、esp8266代码
要修改mqtt_config.h中的服务器域名、端口、ClientID、MQTT用户名、密码、持有人标识;
还有user_main.c中的订阅主题名、发布主题名、收到PUBLISH报文主题名;
ClientID我是一眼就看出来了,辣么长,肯定超过64位了,所以把config.h中的“device_id”改成了128位,也确认了在使用这个参数时没有问题;

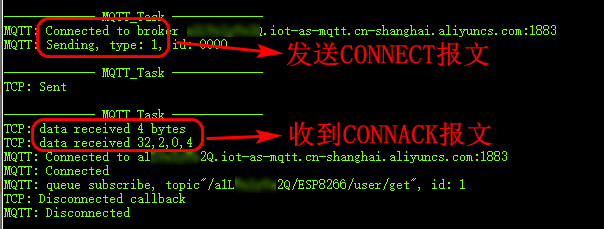

下载、运行,返回了如下信息:

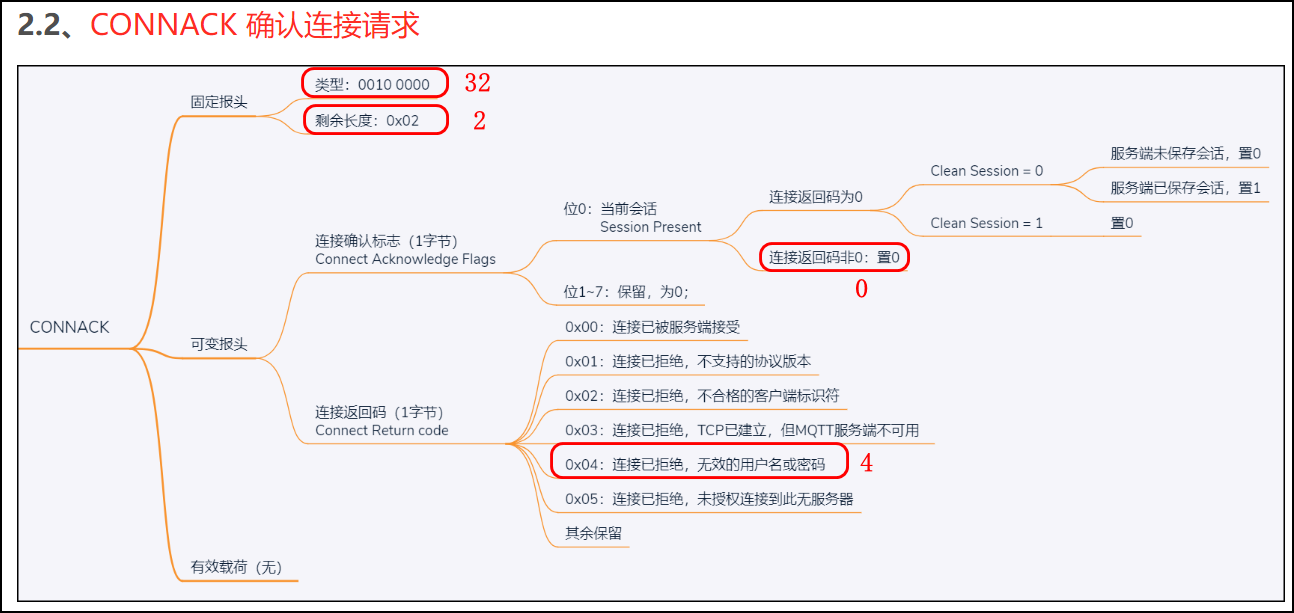

找一下自己写过的MQTT那篇文章ESP8266_MQTT协议_小老虎_IOT的博客-优快云博客,看看CONNACK报文的32,2,0,4代表了啥,好家伙,无效的用户名或密码;
难道是用户名密码失效了?像上次百度云那样?
去设备详情的“MQTT连接参数”复制了新的用户名、密码、客户端ID,再烧录运行,还是不行;
emmm,我刚忘了改持有人标识,改了再试,又是一顿操作还是不行;
然后我数了数密码的长度,刚好64位,emmm,一点都不刚好好吧,记得代码中那个密码数组64位,字符串还有个'\0'呢,所以要把config.h中的“mqtt_pass”改成128位,同样,也确认了在使用这个参数时没有问题,果然就好了;
// 系统参数
//-------------------------------------------------------------------------------------
typedef struct{
uint32_t cfg_holder; // 持有人标识(只有更新此数值,系统参数才会更新)
uint8_t device_id[128]; // 客户端ID[128]
uint8_t sta_ssid[64]; // WIFI名[64]
uint8_t sta_pwd[64]; // WIFI密码[64]
uint32_t sta_type; // STA类型
uint8_t mqtt_host[64]; // MQTT服务端域名[64]
uint32_t mqtt_port; // MQTT端口
uint8_t mqtt_user[64]; // MQTT用户名[64]
uint8_t mqtt_pass[128]; // MQTT密码[128]
uint32_t mqtt_keepalive; // 保持连接时长
uint8_t security; // 安全类型
} SYSCFG;

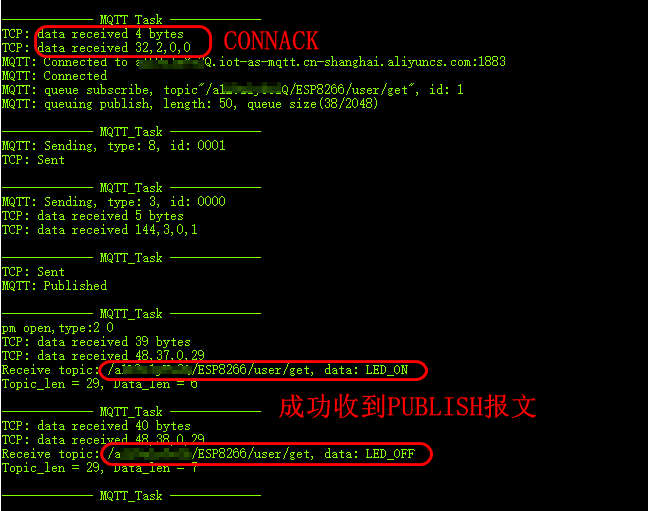

2.2、现象
吐槽:我后悔从第一张图把密钥打了马赛克,后面就不得不打马赛克,每当我劝寄几不用打,没关系,仿佛都听到另一个声音,不行,前面已经打了马赛克了,而且你现在不打会显得忘了一样,是傻fufu的,不管我怎么说另一个我都不听不听,甚至还控制我的手,所谓内耗就是如此吧,我裂开;
