负电阻_三极管单管震荡电路

本文介绍负电阻的概念及其在三极管振荡电路中的应用。通过实验搭建了一个利用三极管反向击穿特性的振荡电路,并详细记录了调试过程及最终实现LED闪烁的效果。

0、前言

看了Neo老师的课程,好奇,自己试了一试,折腾之后成功演示出来了,在此记录。

视频链接:电子元器件042-【术语解析】Negative Resistance,负电阻是什么?-Neo_哔哩哔哩_bilibili

1、负电阻

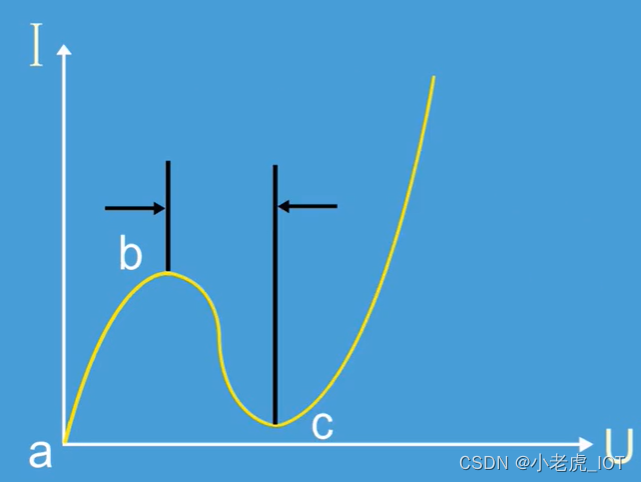

负电阻并不是说器件的电阻值是负的,而是在一段时间内,随着电压的增加电流下降的现象,指的是动态电阻,如下图伏安特性曲线上bc之间。

整个这个伏安特性曲线,是描述隧道二极管的。

2、三极管单管震荡电路

2.1、原理

电源给电容充电,冲到一定的电压使得三极管反向击穿。

【三极管反向击穿的时候,会表现出负阻特性,也就是电压大电流小,电压小电流大】

反向击穿,LED被点亮,然后电容放电电压减小,电流增大,LED逐渐变亮;

当放电到三极管不击穿了,LED就会突然熄灭;

电容又开始充电,接着三极管又被反向击穿,如此重复.......

2.2、实践

一开始用的是9V的电源,没出效果,然后想想三极管得反向击穿,又找了个电压高点的12V电源;

换了12V的电源之后,还是不行,又换了几种三极管。【淘宝凑单买的常见三极管包,就这样被我找出来派上用场了】

有一些三极管接上是常亮的,S8050、9013;还有一些是不亮的;最后一个2N3904成功了。

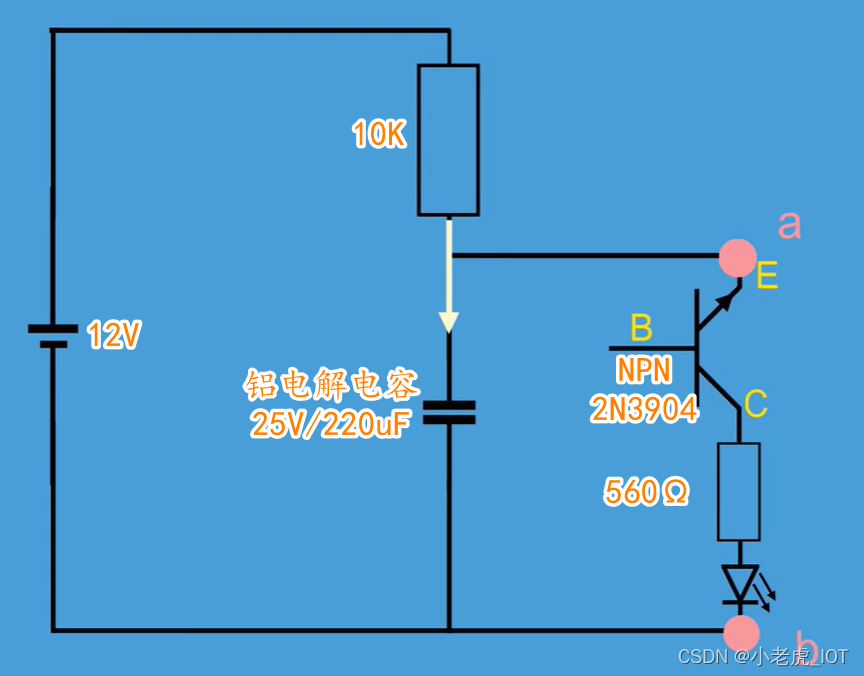

下图中标出的元器件参数是可以出效果的,感兴趣的试试。

效果:LED闪烁,具体就是LED逐渐变亮-熄灭,循环。

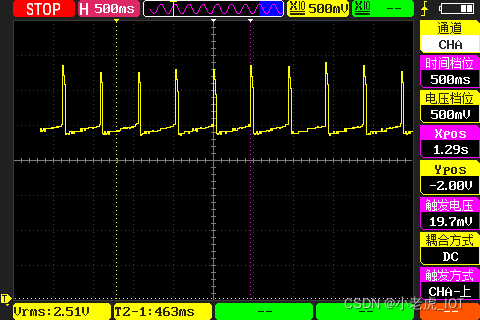

下图是Uc的实测波形,最小值大约2.5V,最大值大约3.5V。

LED的压降,我测了是2.6V,所以最小值那一段是不亮,然后大于LED压降就亮,到最亮之后熄灭;从波形也能看出有逐渐变亮的趋势,不是很明显。
