多台欧姆龙PLC通过智能网关实现HTTP协议多个URL对接MES系统

        智能网关IGT-DSER集成了多种PLC的原厂协议，网关采集PLC数据打包成JSON文件，提交给HTTP的服务端； 同时将服务端返回的JSON进行解析后将数据写入到PLC，实现PLC与HTTP服务端双向通讯。 网关模块详细资料

        网关支持周期、触发两种工作模式：周期模式是按设置的周期时间提交GET/POST请求和解析返回的文件；触发模式可配置一个或多个触发条件，网关根据触发条件的数据变化进行JSON文件GET/POST提交。

        网关支持多个URL目录，方便实现同一个网关向多个URL地址提交请求和解析返回的数据，满足各种场景的设备与系统平台对接需求。

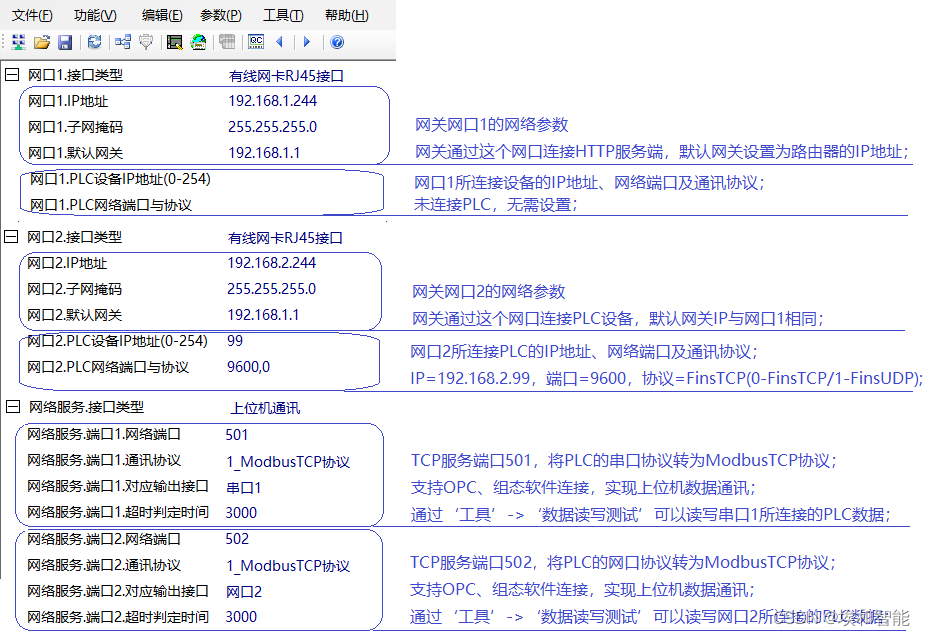

        以下是一台智能网关分别通过网口和串口连接两台PLC，通过HTTP协议POST方式提交和解析数据，首先通过智能网关的参数设置软件设置网口参数，建立网关模块与网口型欧姆龙PLC的连接，如下图：

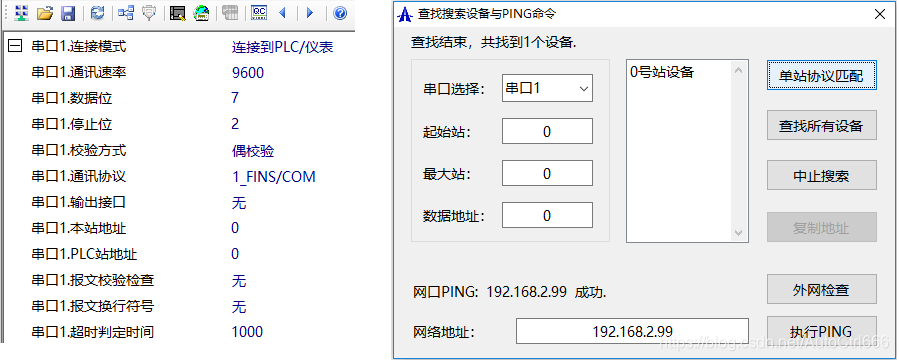

         串口参数如下图，相关参数也可以通过参数设置软件的‘工具’->‘查找设备/PING’ 自动搜索匹配（须要先设置好PLC的参数，连接好网关模块与PLC之间的电缆），如下图：

        通过 ‘功能’->‘Modbus地址表’配置地址对应表后，可以测试PLC的数据读写。PLC与网关正常连接能读写数据后即可配置HTTP数据表。

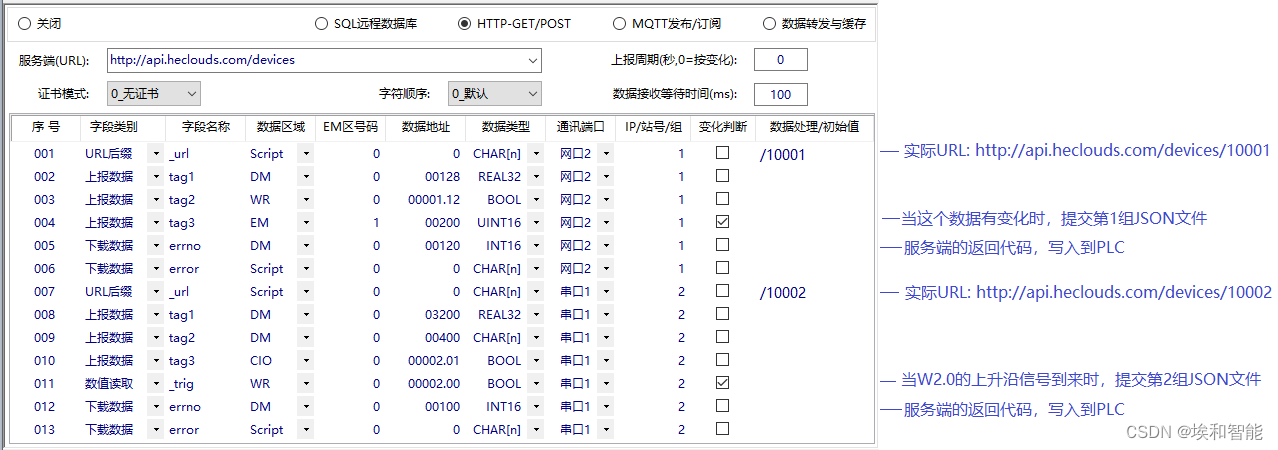

        以下是配置好的数据表，通过 ‘功能’->‘数据上报与对接’，选择‘HTTP-GET/POST’可进入如下界面：

       参数修改完成后关闭窗口，随其它参数一起下载到网关模块内('参数'->'参数写入到网关')，重启网关('工具'->'重启网关')模块后，网关即进入工作状态。可以通过'参数'->'从网关读取参数'，网关的工作状态会显示在信息栏，如果有异常，可通过'工具'->'网关数据监控'查看异常的数据，找到原因后修改配置参数，重新下载运行。

        关于JSON文件的格式与配置表的对应关系，可查看这篇文章。

        网关模块也支持边缘计算，可以将数据进行预处理后上报和下载，也方便实现各种非标协议的通讯，具体可查看网关的脚本手册。

        同时集成了多种PLC协议，以下是常用的PLC类型： PLC与SQL数据库的案例    PLC实现MQTT通讯

        ◆ FX:  三菱FX系列PLC                                        ◆ QL:  三菱Q/L/R系列PLC
        ◆ AS:  三菱A系列PLC                                          ◆ OM:  欧姆龙全系列PLC
        ◆ S72S:  西门子S7-200/Smart系列PLC              ◆ S734:  西门子S7-300/400系列PLC
        ◆ S71K:  西门子S7-1200/1500系列PLC              ◆ MBS:  施耐德等Modbus兼容PLC
        ◆ DVP:  台达、信捷PLC                                      ◆ NAIS:  松下全系列PLC
        ◆ KVS:  基恩士全系列PLC                                   ◆ FTK:  永宏全系列PLC
        ◆ MSK:  LS/LG全系列PLC                                   ◆ KOY:  光洋全系列PLC
        ◆ ABM:  AB MicroLogix系列PLC                          ◆ ABC: AB Compact/Control系列PLC
        ◆ INO:  汇川全系列PLC                                        ◆ GE: GE PAC/PLC系统
