AB罗克韦尔的PLC标签MQTT协议JSON格式发布与订阅-智能网关设置

        案例通过智能网关IGT-DSER连接罗克韦尔1756-L72的以太网端口，实现PLC的标签数据MQTT协议JSON格式发布与订阅。PLC与数据库双向通讯  PLC协议转ModbusTCP协议  PLC之间通讯

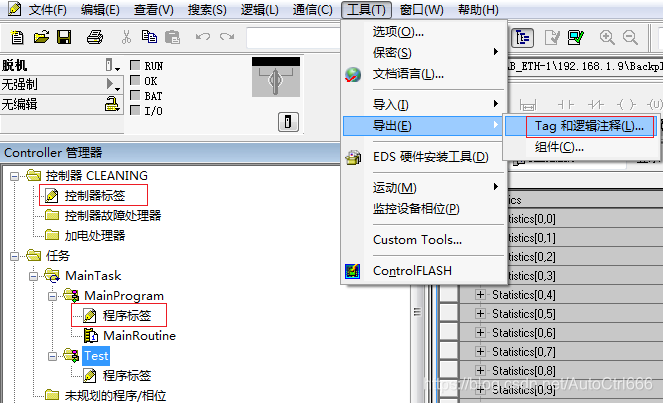

        智能网关支持PLC的控制器标签变量和数组(1维/2维/3维)、程序标签变量和数组(1维/2维/3维)的数据读写，所以只需根据根据项目需要配置数据标签即可。相关标签(Tag)可通过PLC的编程软件RSLogix 5000导出CSV文件，复制到网关的配置表，如下图：

        在电脑上运行网关自带的参数设置软件(下载链接)，通过‘功能’->'数据上报与查询'菜单，进入数据服务界面。网关数据服务支持PLC与SQL数据库通讯、MQTT发布与订阅、HTTP协议WebService交互，以及ModbusTCP等二进制协议的发送与接收四种数据服务方式，根据项目需要选择。

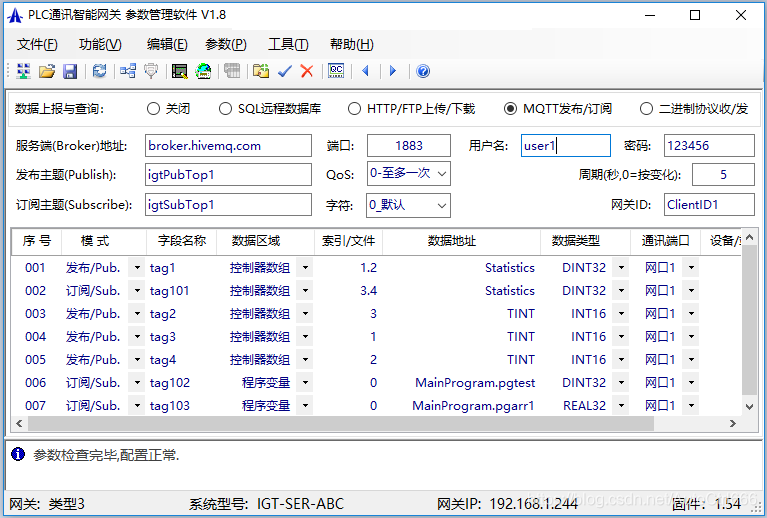

        这里选择MQTT协议，具体配置如下图，前两个数据是控制器2维数组Statistics，第3到5三个数据是控制器1维数组，第6、7是程序变量：

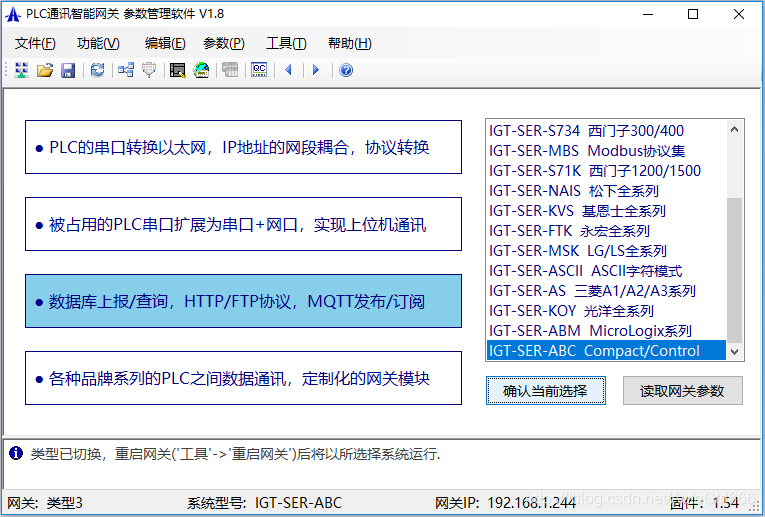

        因网关支持西门子、三菱、欧姆龙、施耐德等大多数PLC，所以在变量配置之前，先要选择网关的PLC类型，选择对应的功能和PLC类型后，点‘确认当前选择’，然后通过‘工具’->‘重启网关’重新启动，入下图：

        另外，还要设置网关的IP地址、PLC的IP地址、端口等。设置之后将参数下载到网关，重启网关后网关会自动进入工作状态与MQTT服务端通讯，可以用MQTT的客户端进行订阅和发布测试以下是网关发布的JSON格式的数据：

{
	"DateTime": "2020-05-27 14:37:42",
	"ClientID": "ClientID1",
	"TagValue": {
		"tag1": "12345678",
		"tag2": "-12345",
		"tag3": "11111",
                "tag4": "22222"
	}
}

        网关的详细介绍和相关资料下载
