PLC通过HTTP协议JSON文件格式对接MES等系统平台

本文介绍了IGT-DSER智能网关如何通过集成多种PLC的原厂协议,实现无需编程的PLC与HTTP服务端双向通讯,支持周期和触发模式,以及其兼容的广泛PLC型号列表。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

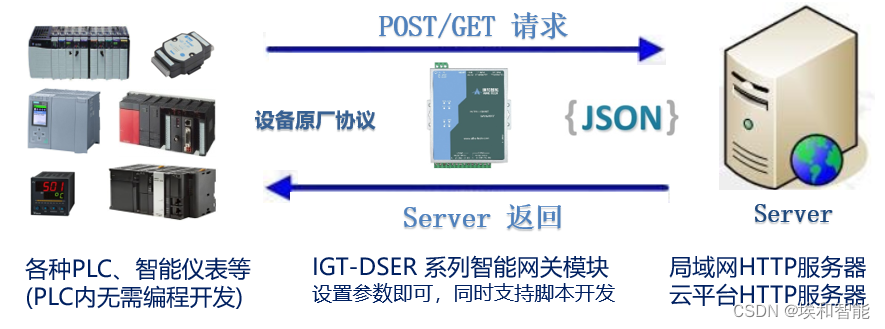

        智能网关IGT-DSER集成了多种PLC、智能仪表的原厂协议,方便实现各种PLC与MES等系统平台之间的HTTP协议通讯,通过网关的参数配置软件绑定JSON文件的字段与PLC寄存器地址,配置URL,即可通过POST/GET命令,将JSON文件提交给HTTP的服务端; 如果服务端有返回的JSON,网关进行解析后将数据写入到PLC,实现PLC与HTTP服务端双向通讯。

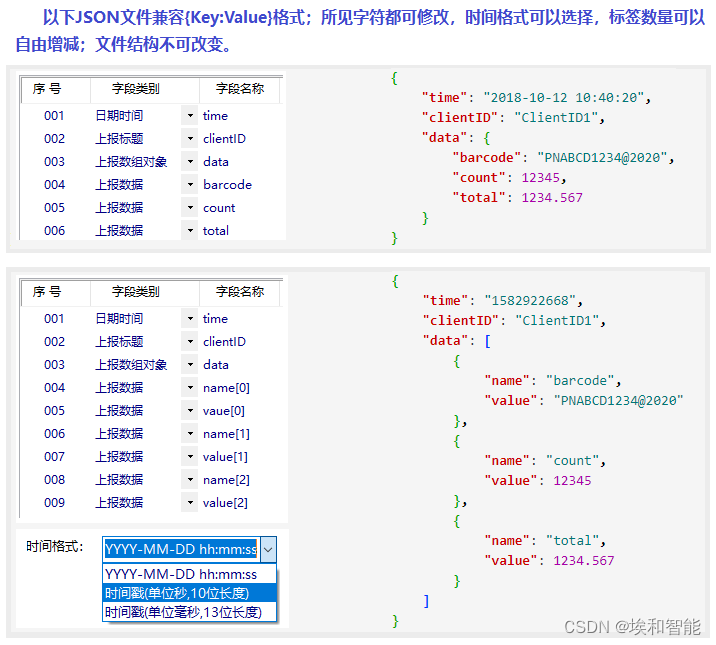

        智能网关IGT-DSER可以周期模式,即按设置的周期时间提交POST请求和解析返回的文件;也支持触发模式,可根据实际的业务时序需要,配置多组JSON和多个触发条件,网关根据触发条件的数据变化进行JSON文件提交。不用编程,简单配置(参数配置软件下载)即可支持以下JSON格式:

        如果是上面这样的格式,埃和智能的IGT-DSER直接配置即可实现;更复杂的格式可以使用边缘计算的脚本程序打包JSON,具体可查看相关的案例和手册

        智能网关常用的PLC型号系列:
        ◆三菱FX系列PLC    ◆三菱Q/L/R系列PLC
        ◆欧姆龙全系列PLC
        ◆西门子S7-200/Smart系列    ◆西门子S7-300/400系列    ◆西门子S7-1200/1500系列
        ◆施耐德等Modbus兼容PLC
        ◆台达、信捷PLC
        ◆松下全系列PLC
        ◆基恩士全系列PLC
        ◆永宏全系列PLC
        ◆AB MicroLogix系列PLC    ◆AB Compact/Control系列PLC
        ◆汇川全系列PLC
        ◆GE PAC/PLC系统
