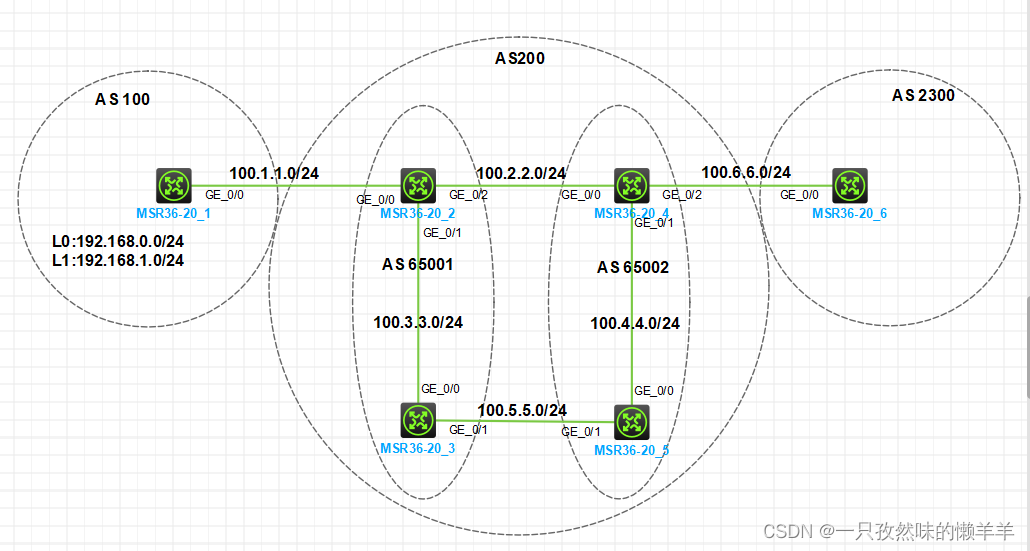

一、实验拓扑
注:如无特别说明,描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备,R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备,以此类推;另外,同一网段中,IP 地址的主机位为其设备编号,如 R3 的 g0/0 接口若在网段,则其 IP 地址为,以此类推192.168.1.0/24
192.168.1.3/24
二、实验需求
- 按照图示配置 IP 地址,R2,R3,R4,R5 分别配置 Loopback0 口地址作为 OSPF 的 Router_id 和 IBGP 邻居地址,地址格式为 ,X 为设备编号。R1 上配置 Loopback 口模拟业务网段
X.X.X.X/32
- AS 200 内部配置 OSPF,仅用于实现 BGP 的 TCP 可达
- AS 200 内部建立 BGP 联盟,联盟 AS 为 AS 200,包含 2个 子 AS 为 AS 65001 和 AS 65002。R1 和 R2 建立 EBGP 邻居,R4 和 R6 建
