本文是AXI Direct Memory Access IP核在SG模式下的实战例程，参考文档：

AXI Direct Memory Access IP核（1）：AXI DMA深度解析_xilinx axi-dma-优快云博客

AXI Direct Memory Access IP核（3）：AXI DMA --SG模式仿真例程（xilinx example）

1 引言

在FPGA设计中，AXI DMA（Direct Memory Access）是实现高速数据搬运的关键IP核。其中SG（Scatter-Gather）模式提供了更灵活的数据传输方式，允许通过描述符链表管理多个不连续内存区域的数据传输。今天我将分享一个完整的AXI DMA SG模式仿真例程，实现从BRAM0到BRAM1的数据搬移。

2 系统架构设计

我们的系统包含以下关键组件：

BRAM0：源数据存储区，存放待传输的测试数据
BRAM1：目标数据存储区，接收传输完成的数据
BRAM2：DMA描述符存储区，存放SG模式的链表信息
AXI_DMA0：S2MM通道，将AXI Stream数据转为AXI4写入BRAM1
AXI_DMA1：MM2S通道，将BRAM0数据转为AXI Stream输出
AXI_VIP：用于初始化内存和配置的AXI验证IP

3 仿真环境搭建

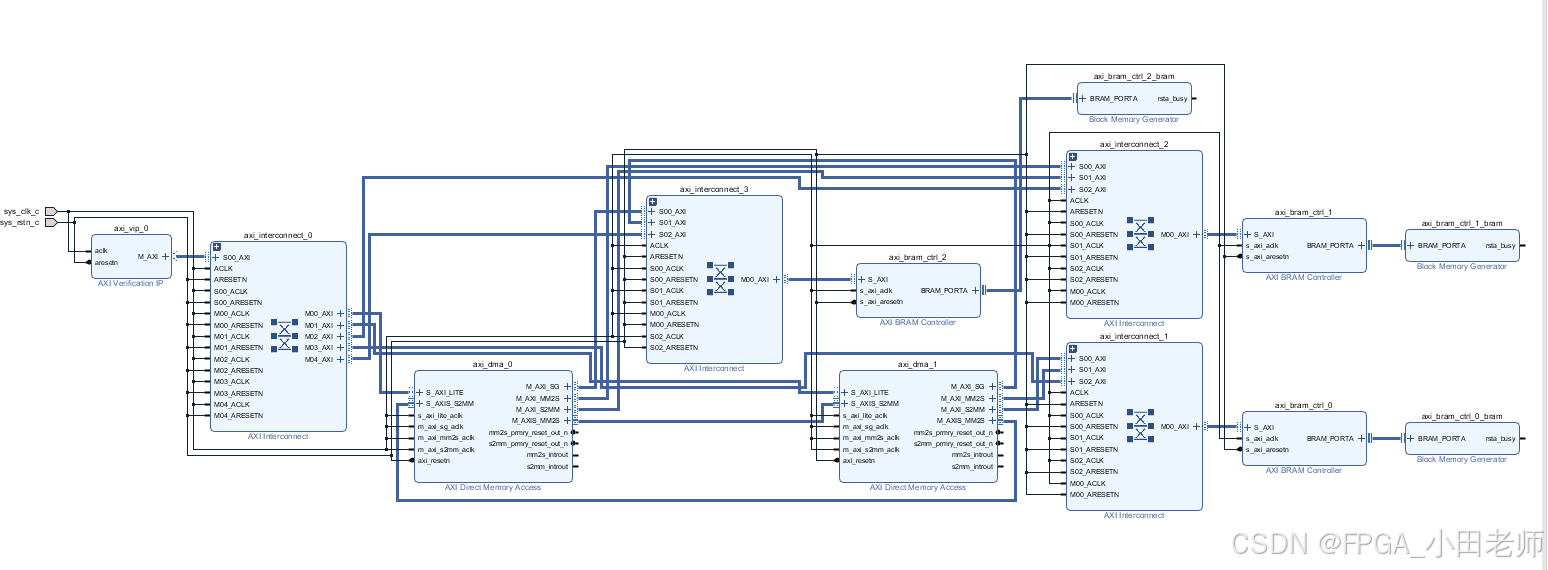

3.1 工程搭建

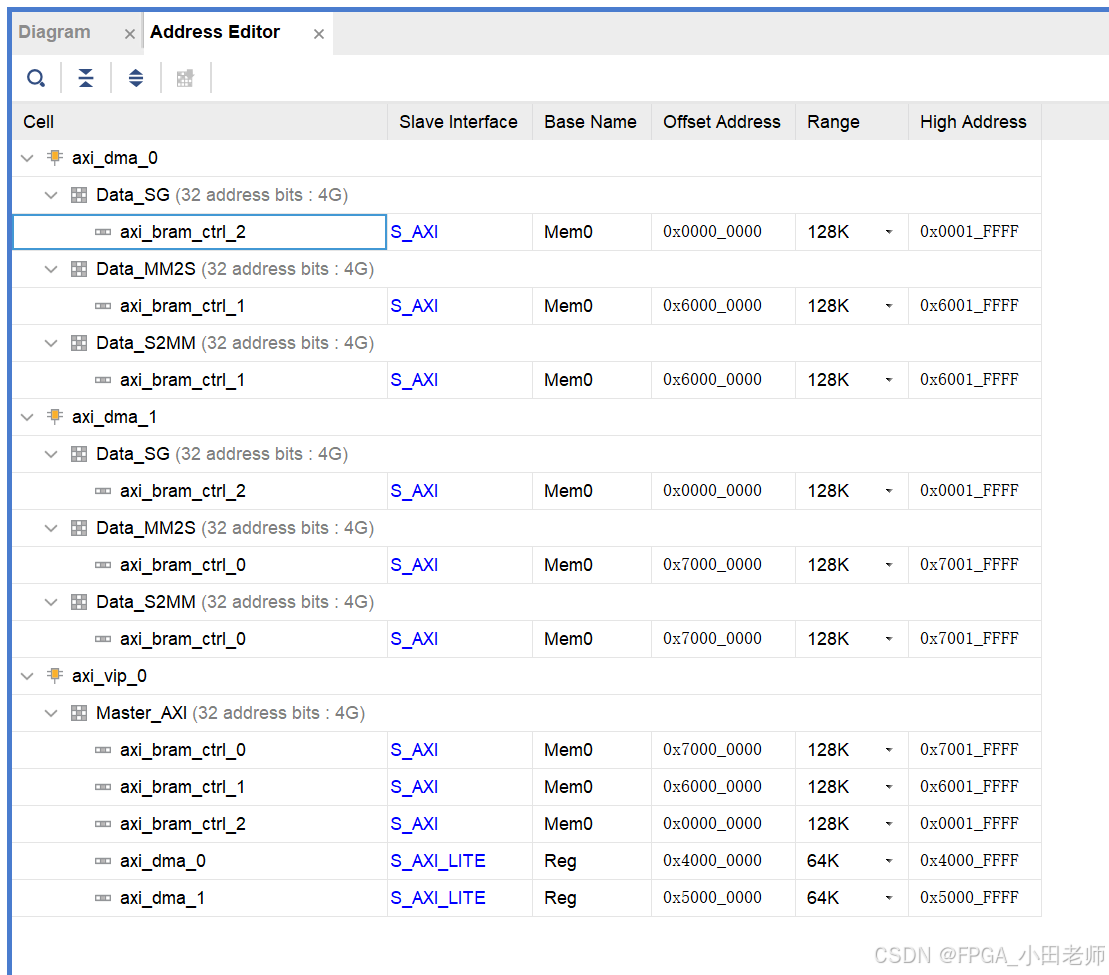

3.2 地址分配

4 关键代码实现

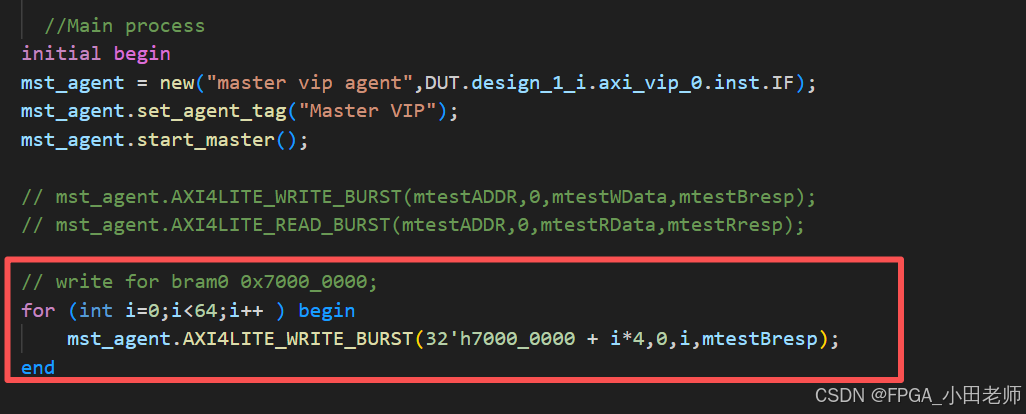

4.1 测试数据生成与写入

4.2 SG描述符链表配置

此处需要特别注意 0x18的bit [26][27]

在MM2S中，bit[26]为数据包的结束，当该位置1的时候，这一包数据传输完成才会产生Tlast信号，进而拉起MM2S的中断，如果该位为0，即使数据传输完成，tlast也无法拉起，中断也无法产生。

同样在S2MM中，如果没有收到AXIS的Tlast信号，他只是会完成固定数据量的传输，但是不会收到S2MM的中断，这里需要特别注意。

/*Bram2
0x0000_0000~0x0000_ffff--->DMA0_SG
    0x0000_0000~0x0000_7fff--->DMA0_SG_MM2S;
    0X0000_8000~0x0000_ffff--->DMA0_SG_S2MM;

0x0001_0000~0x0001_ffff---->DMA1_SG
    0x0001_0000~0x0001_7fff--->DMA1_SG_MM2S;
    0X0001_8000~0x0001_ffff--->DMA1_SG_S2MM;
*/
mst_agent.AXI4LITE_WRITE_BURST(32'h0000_0000 + 32'h0001_0000 + 8'h00 ,0,32'h0001_0040,mtestBresp); //下一个描述符指针
mst_agent.AXI4LITE_WRITE_BURST(32'h0000_0000 + 32'h0001_0000 + 8'h08 ,0,32'h7000_0000,mtestBresp); //Buffer Address
mst_agent.AXI4LITE_WRITE_BURST(32'h0000_0000 + 32'h0001_0000 + 8'h18 ,0,32'h0c00_0080,mtestBresp);
//[25:0] buffer length（byte）：128个byte-->32个32bit  [26]-->1 数据包的结束   [27]--> 数据包的开始
mst_agent.AXI4LITE_WRITE_BURST(32'h0000_0000 + 32'h0001_0040 + 8'h00 ,0,32'h0001_0080,mtestBresp); //下一个描述符指针
mst_agent.AXI4LITE_WRITE_BURST(32'h0000_0000 + 32'h0001_0040 + 8'h08 ,0,32'h7000_0080,mtestBresp); //Buffer Address
mst_agent.AXI4LITE_WRITE_BURST(32'h0000_0000 + 32'h0001_0040 + 8'h18 ,0,32'h0800_0080,mtestBresp);

mst_agent.AXI4LITE_WRITE_BURST(32'h0000_0000 + 32'h0001_0080 + 8'h00 ,0,32'h0000_00C0,mtestBresp); //下一个描述符指针
mst_agent.AXI4LITE_WRITE_BURST(32'h0000_0000 + 32'h0001_0080 + 8'h08 ,0,32'h7000_0100,mtestBresp); //Buffer Address
mst_agent.AXI4LITE_WRITE_BURST(32'h0000_0000 + 32'h0001_0080 + 8'h18 ,0,32'h0400_0080,mtestBresp);

// DMA0_SG_S2MM
mst_agent.AXI4LITE_WRITE_BURST(32'h0000_0000 + 32'h0000_8000 + 8'h00 ,0,32'h0000_0040,mtestBresp); //下一个描述符指针
mst_agent.AXI4LITE_WRITE_BURST(32'h0000_0000 + 32'h0000_8000 + 8'h08 ,0,32'h6000_0000,mtestBresp); //Buffer Address
mst_agent.AXI4LITE_WRITE_BURST(32'h0000_0000 + 32'h0000_8000 + 8'h18 ,0,32'h0c00_0080,mtestBresp);

4.3 DMA通道配置

//config axi_dma_0   0x4000_0000
/*0002_7001
[0]=1:启动DMA操作
[12]=1：使能完成中断
[13]=1：延迟中断使能
[14]=1：错误中断使能
[23:16]=0X2 中断阈值
*/
//config dma0
// mst_agent.AXI4LITE_WRITE_BURST(32'h4000_0000 + 8'h08 ,0,32'h0001_0000,mtestBresp);    //MM2S 当前描述符指针地址的低32bit
// mst_agent.AXI4LITE_WRITE_BURST(32'h4000_0000 + 8'h00 ,0,32'h0002_7001,mtestBresp);    //MM2S DMA控制寄存器
// mst_agent.AXI4LITE_WRITE_BURST(32'h4000_0000 + 8'h10 ,0,32'h0001_0000,mtestBresp);    //MM2S 尾描述符指针的低32bit
mst_agent.AXI4LITE_WRITE_BURST(32'h4000_0000 + 8'h38 ,0,32'h0000_8000,mtestBresp);    //S2MM 当前描述符指针的低32bit
mst_agent.AXI4LITE_WRITE_BURST(32'h4000_0000 + 8'h30 ,0,32'h0001_7001,mtestBresp);    //S2MM 控制寄存器
mst_agent.AXI4LITE_WRITE_BURST(32'h4000_0000 + 8'h40 ,0,32'h0000_8000,mtestBresp);    //S2MM 尾描述符指针的低32bit
//config axi_dma_1   0x5000_0000
/*0002_7001
[0]=1:启动DMA操作
[12]=1：使能完成中断
[13]=1：延迟中断使能
[14]=1：错误中断使能
[23:16]=0X2 中断阈值
*/
//config dma1
mst_agent.AXI4LITE_WRITE_BURST(32'h5000_0000 + 8'h08 ,0,32'h0001_0000,mtestBresp);    //MM2S 当前描述符指针地址的低32bit
mst_agent.AXI4LITE_WRITE_BURST(32'h5000_0000 + 8'h00 ,0,32'h0001_7001,mtestBresp);    //MM2S DMA控制寄存器
mst_agent.AXI4LITE_WRITE_BURST(32'h5000_0000 + 8'h10 ,0,32'h0001_0000,mtestBresp);    //MM2S 尾描述符指针的低32bit
// mst_agent.AXI4LITE_WRITE_BURST(32'h5000_0000 + 8'h38 ,0,32'h0000_00c0,mtestBresp);    //S2MM 当前描述符指针的低32bit
// mst_agent.AXI4LITE_WRITE_BURST(32'h5000_0000 + 8'h30 ,0,32'h0002_7001,mtestBresp);    //S2MM 控制寄存器
// mst_agent.AXI4LITE_WRITE_BURST(32'h5000_0000 + 8'h40 ,0,32'h0000_0100,mtestBresp);    //S2MM 尾描述符指针的低32bit

5 仿真波形分析

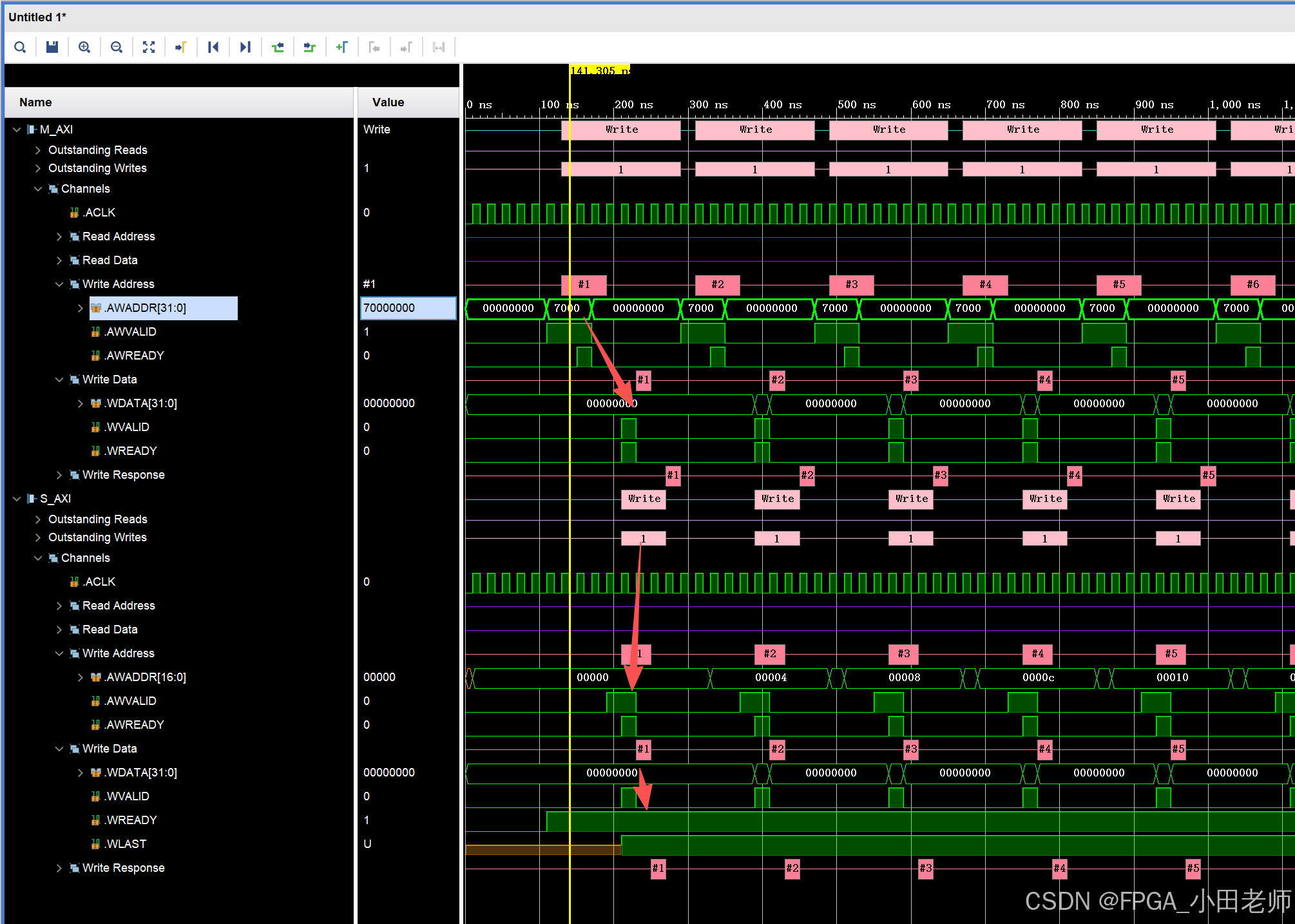

5.1 源数据写入

通过AXI_VIP我们将源数据写入了BRAM0，数据为递增数。

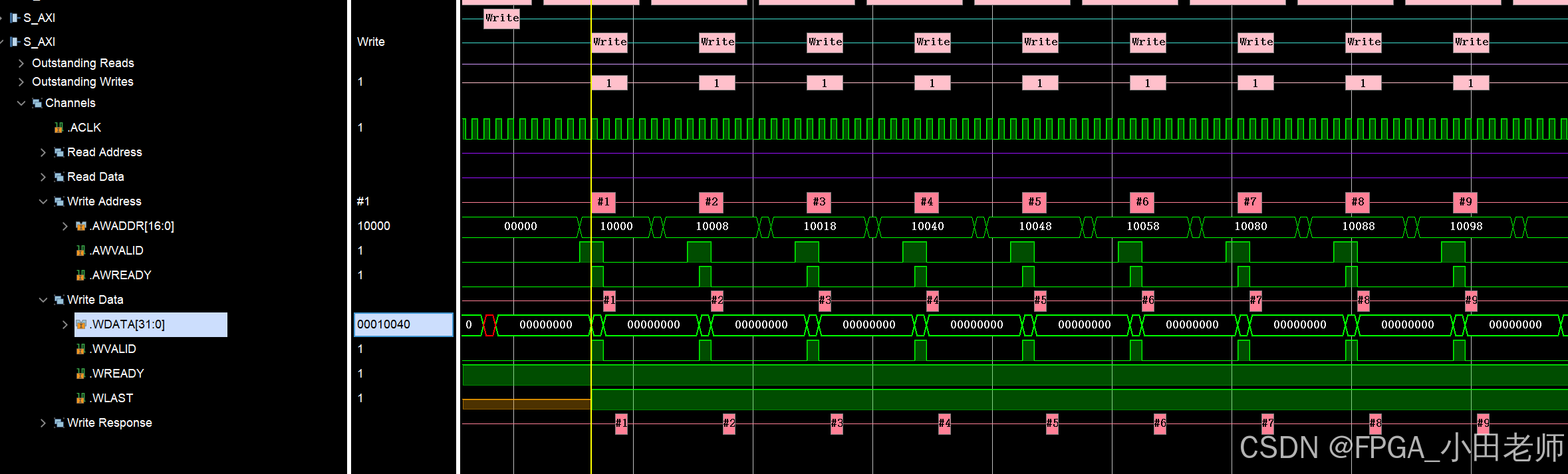

5.2 SG描述符链表配置

通过AXI_VIP我们将描述符链表写入了BRAM2，指定DMA1_MM2S的源地址为BRAM0的基地址，置顶DMA0_S2MM的目的地址为BRAM1的基地址，指定每次传输的数据量为0x80byte。

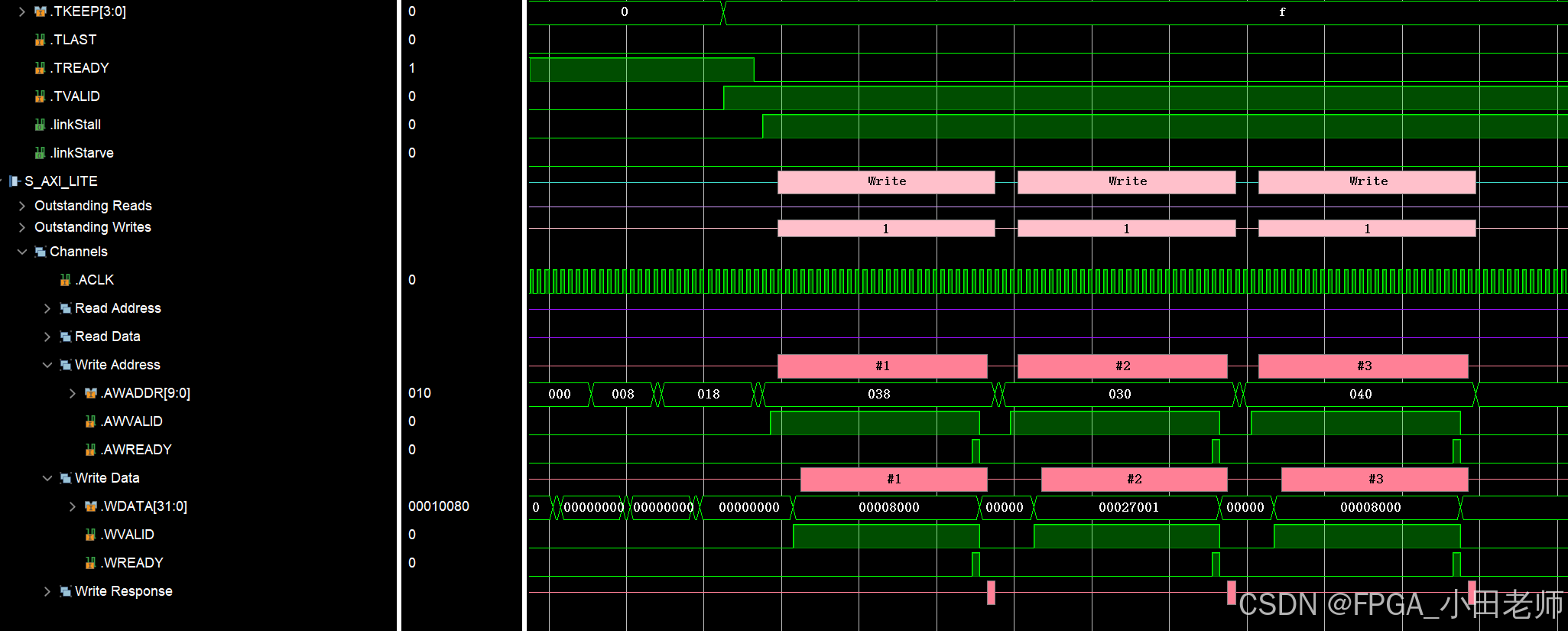

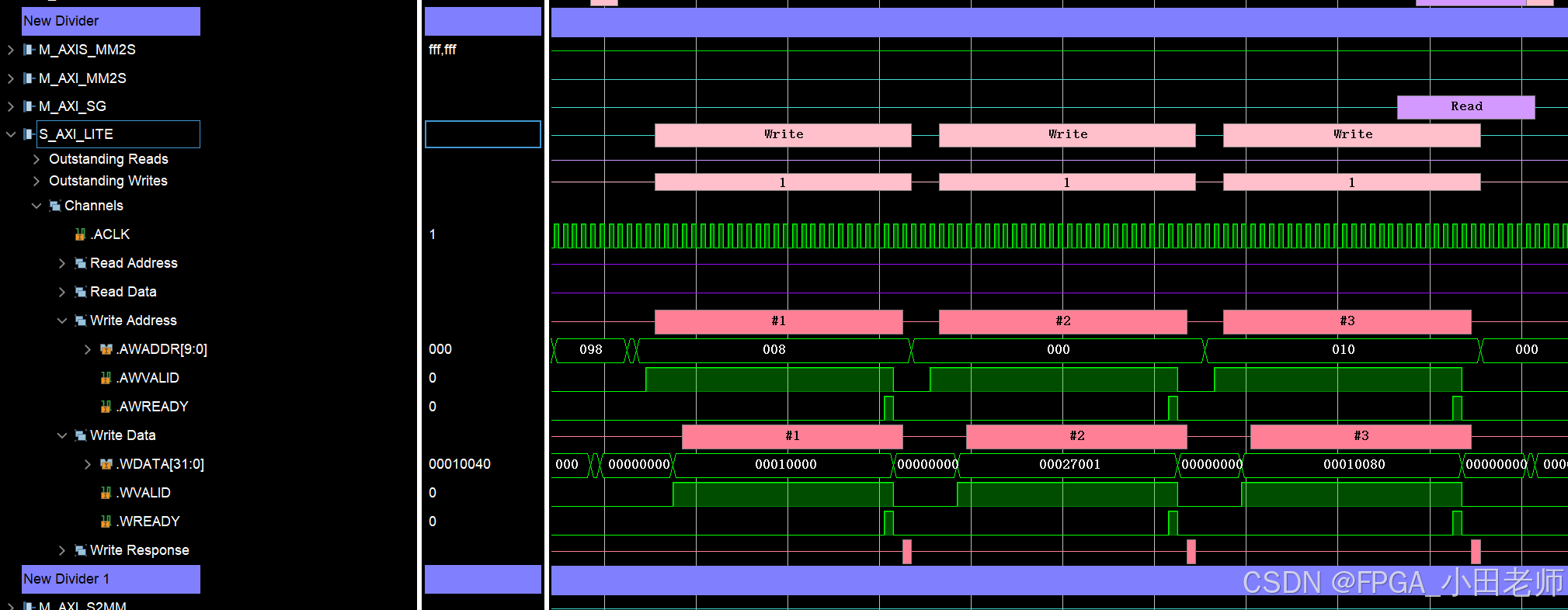

5.3 DMA配置

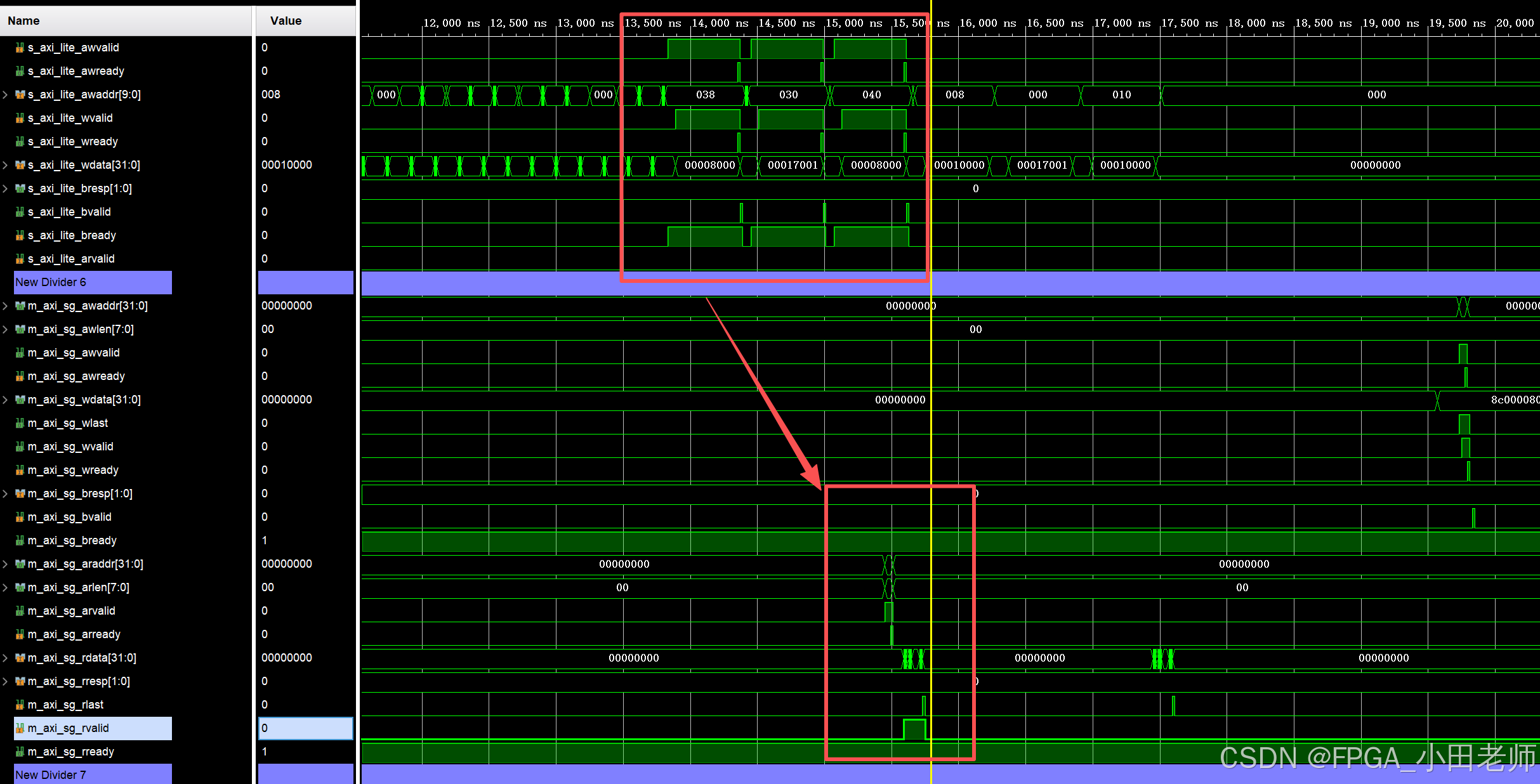

通过AXI_VIP配置AXI_DMA1的MM2S，配置其描述符的首指针和尾指针以确认从哪个地址取描述符，配置DMA的使能，中断信息等。

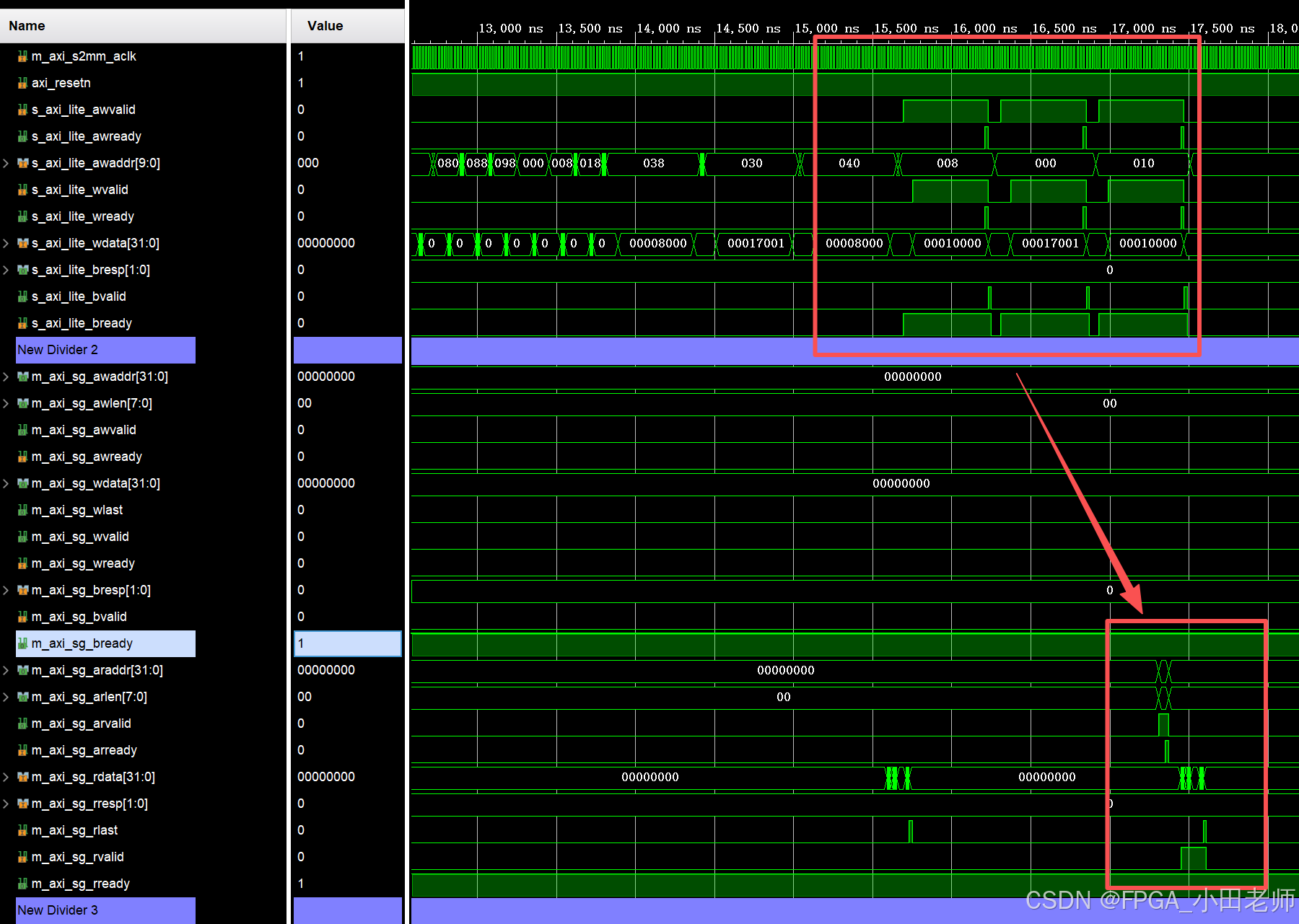

通过AXI_VIP配置AXI_DMA0的S2MM，配置其描述符的首指针和尾指针以确认从哪个地址取描述符，配置DMA的使能，中断信息等。

5.4 AXI_DMA MM2S处理流程

当AXI_LITE配置完成之后，SG接口从BRAM2中读取配置的链表信息。

根据读取的SG信息，MM2S从BRAM0中取数据，DMA将其转为AXIS发出，传输完成之后拉起MM2S中断，之后SG接口往0x1c地址写入完成状态信息，正常为0x8000_0000+buffer_len，之前没有Tlast信号的时候，中断无法拉起，这里的状态信息就是0x8800_0000+buffer_len。

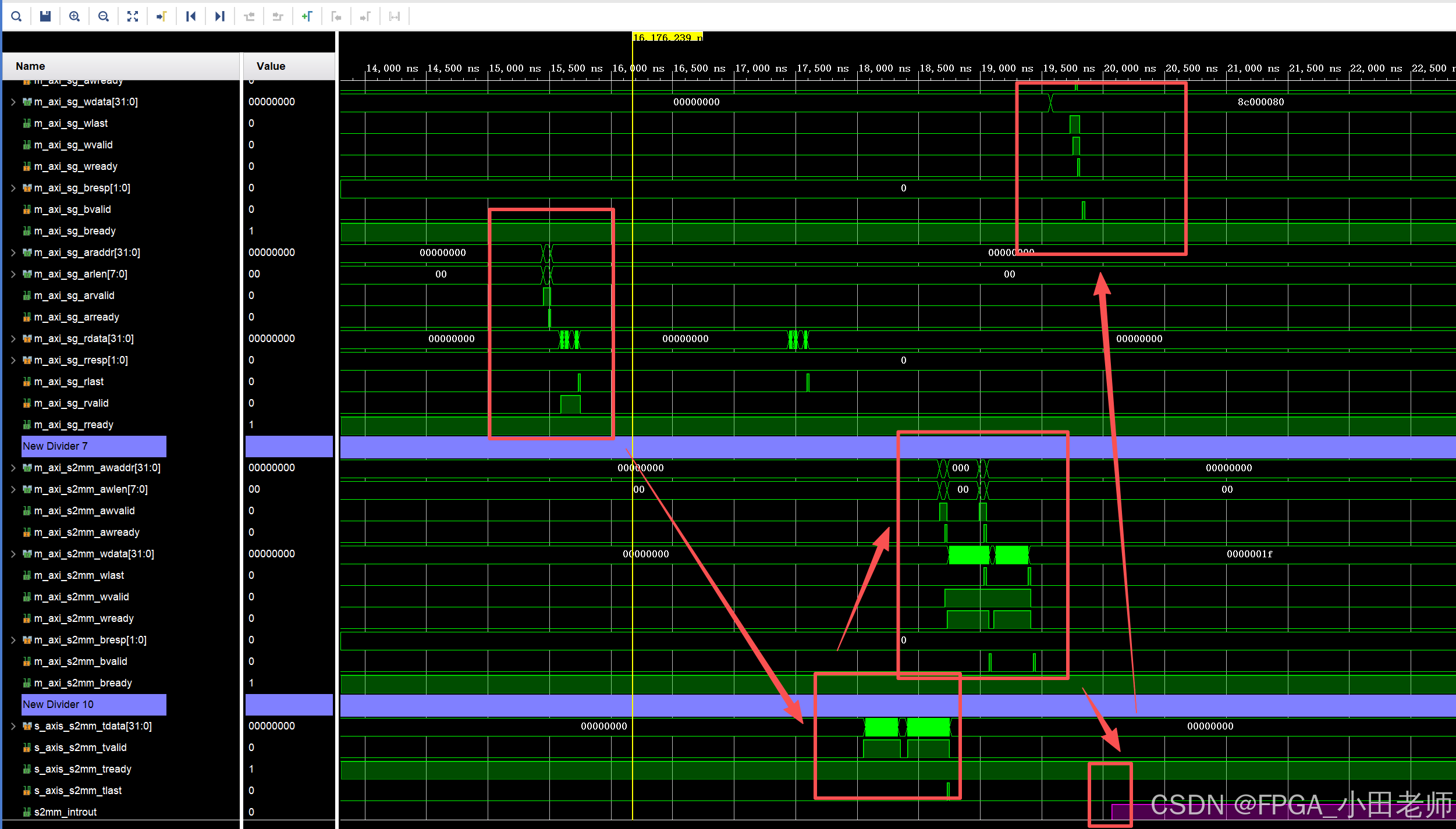

5.5 AXI_DMA S2MM处理流程
