传导骚扰测试实验条件，场地要求，LISN以及EMI接收机设备要求

试验条件说明

供电电源要求

在LISN和供电电源之间插入一个合适的射频滤波器，来抑制场强耦合来的环境噪声，保证传导骚扰测试的准确性、可重复性。在LISN供电电源与供电电网之间增加变频电源，以隔离电网噪声进入LISN，保证传导骚扰测试结果的准确性、可重复性。所有测试设备供电电源与供电电网之间需做隔离处理，以保证传导骚扰测试的可重现性。

测试场地要求

传导骚扰测试需在屏蔽室内进行，人工电源网络（LISN）金属外壳需直接连接到测量系统的参考地平面。

EMI接收机设备要求

 准峰值测量接收机应符合GB/T 6113.101-2008

 平均值测量接收机应符合GB/T 6113.101-2008 ，并具有GB/T 6113.101-2008 中6.2.1所要求的6dB带宽。

 峰值测量接收机应符合GB/T 6113.101-2008 ，并具有GB/T 6113.101-2008 中6.2.1所要求的6dB带宽。

人工电源网络（LISN）

 为了在端子电压测量点上提供规定的高频阻抗，并把被测电路和电网上的背景噪声隔离开，需要使用人工电源网络（AMN）。

 电源端传导骚扰测量需使用符合GB/T6113.102-2008中4.2和4.3项规定的V型人工电源网络（50W/50μH、50W/50μH+5W）

环境电平要求：

试验场地能区分来自被测产品的骚扰和环境噪声，环境噪声电平应比规定限值低6dB。

脉冲限幅器主要技术指标（ESH3-Z2）：

在开关被测产品时，人工电源网络（AMN）会产生很强的的瞬态信号，有可能损坏接收机的RF输入电路，脉冲限幅器ESH3-Z2能抑制这类瞬态信号，保护接收机。

主要技术指标：

 频率范围：0～30MHz

 插入损耗：10dB±0.3dB

 特征阻抗：50Ω

试验场景布置要求

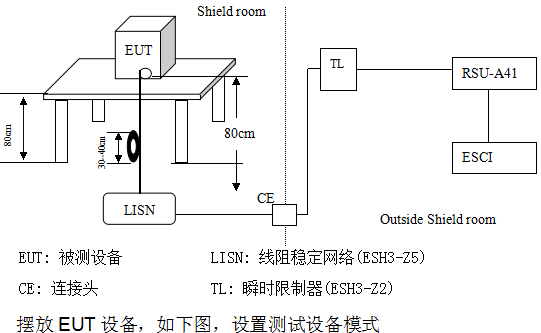

测试连接示意图：

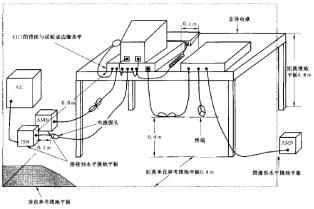

测试场景布置图：

参照GB9254-2008 场地布置说明
