逆变器是基于半导体功率开关器件（MOSFET、IGBT等）的导通与关断功能，将直流电能（DC）转换为交流电能（AC）的电力电子装置。其核心模块包含控制电路（负责系统运行调度）、逆变电路（DC-AC转换核心）和滤波电路（消除信号干扰）三大组成部分

在光伏发电系统中，逆变器可将太阳能板产生的直流电转换为与电网兼容的50Hz正弦波交流电，实现能源高效利用。

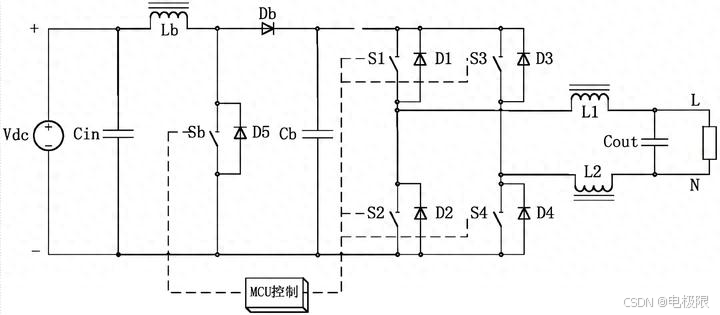

（一种混合开关单相逆变器的制作方法）

多维分类体系与典型拓扑

分类维度	典型类型与特性

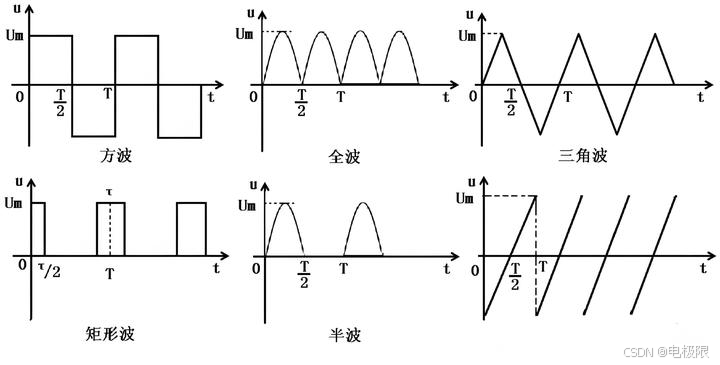

输出波形	方波（低精度设备）、正弦波（医疗/计算机）、阶梯波（成本优化型）
输出相数	单相（家电）、三相（工业电机）、多相（航空航天等高冗余系统）
拓扑结构	推挽式（低压）、半桥式（中功率）、全桥式（高功率/复杂波形）

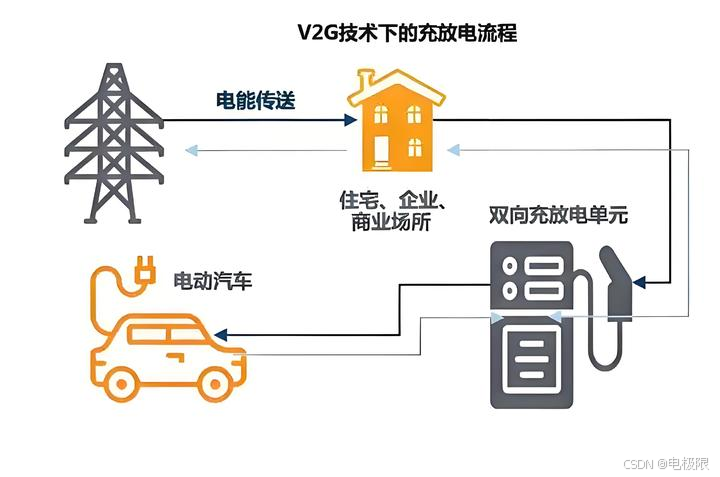

功率方向	单向（常规供电）、双向（电动汽车V2G能量回馈）
直流环节	低频型（工频变压器）、高频型（体积缩小50%以上）

三、工作原理与电路实现

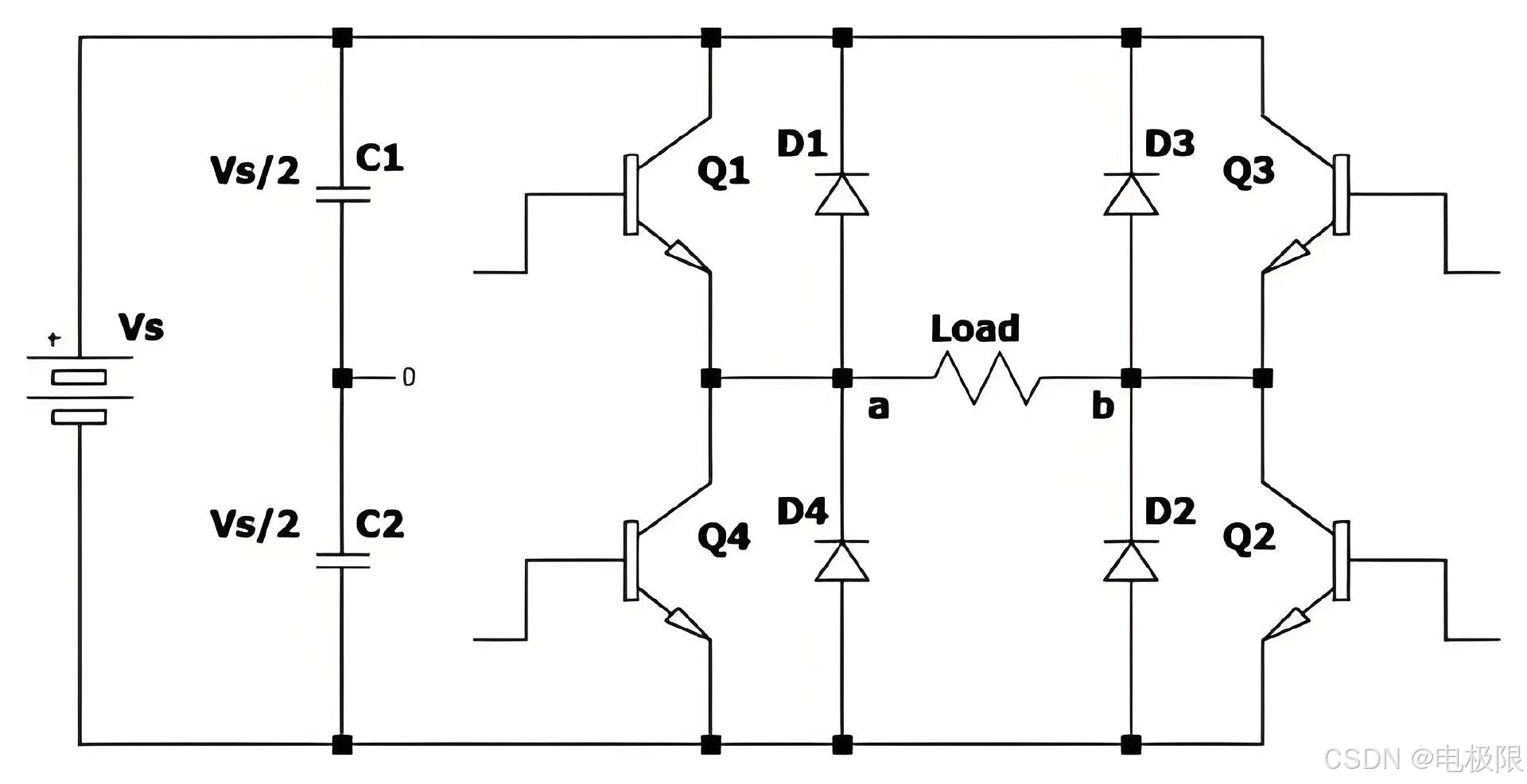

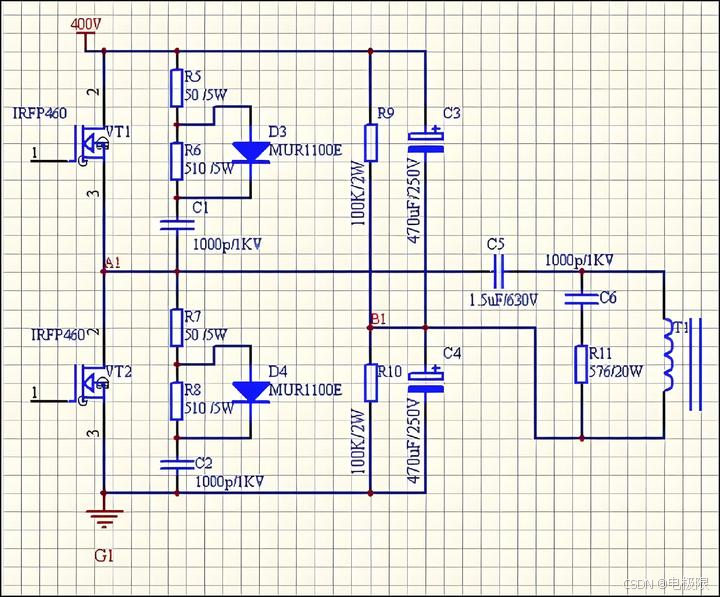

全桥逆变电路原理图，标注MOS管驱动时序与LC滤波网络

逆变过程通过三阶段能量转换实现：

振荡转换：直流电经振荡电路生成基础交流信号（方波/正弦波）

电压调整：通过变压器绕组实现电压升/降（如12V DC→220V AC）

波形优化：采用LC滤波网络将方波转化为低谐波正弦波（THD<5%）

典型1000W逆变器设计中，MOSFET开关频率设定为60Hz，通过并联RFP50N06功率管（额定60V/50A）提升输出能力，同时需配置32V保险丝和专用散热系统

关键设计要素与性能指标

设计要素	技术规范与计算方法
功率器件选型	IGBT耐压≥输入电压2倍，MOSFET导通电阻≤0.055Ω（如IRF150）
变压器设计	铁芯截面积 S(cm²)=k×√额定功率（k取值0.6-1.2）
效率优化	转换效率η=输出功率/(输入电压×输入电流)，先进拓扑可达98%
热管理	散热片面积≥100×100×3mm（铝材），温升控制在40℃以内
保护机制	过流（100A阈值）、过温（85℃关断）、短路（<1ms响应）三重保护电路

典型应用场景与系统集成

振荡转换：直流电经振荡电路生成基础交流信号（方波/正弦波）

1. 新能源发电

光伏电站：组串式逆变器实现每块光伏板独立MPPT跟踪

1. 风力发电：双馈型逆变器调节转子电流实现变速恒频
2. 工业驱动

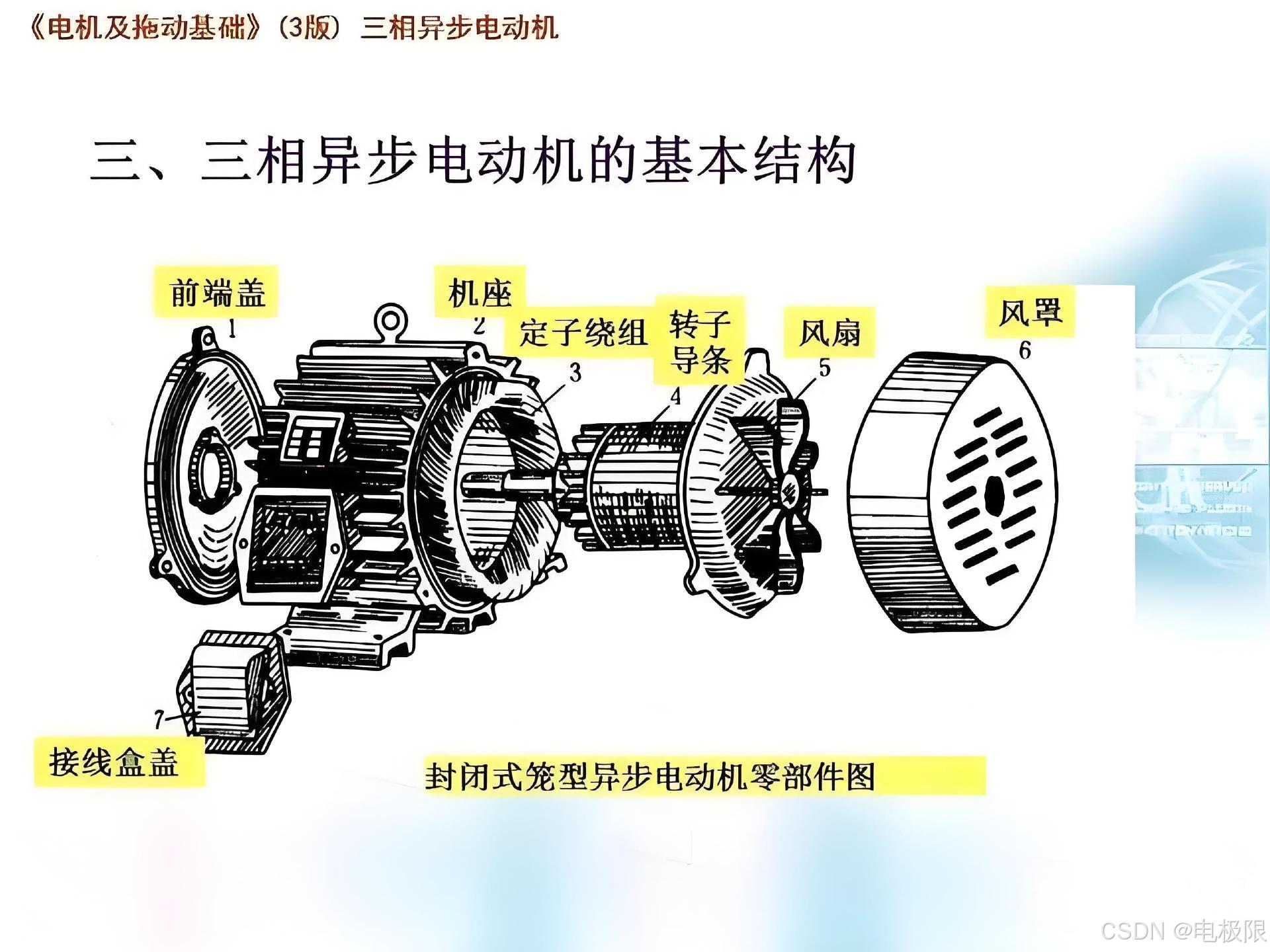

变频器：三相逆变模块驱动异步电机（0.5-500kW）

不间断电源：在线式逆变架构实现0ms切换

1. 消费电子

车载逆变器：300W紧凑型设计支持车载电器供电1

家用储能：双向逆变器实现峰谷电价套利

类型	技术要点说明

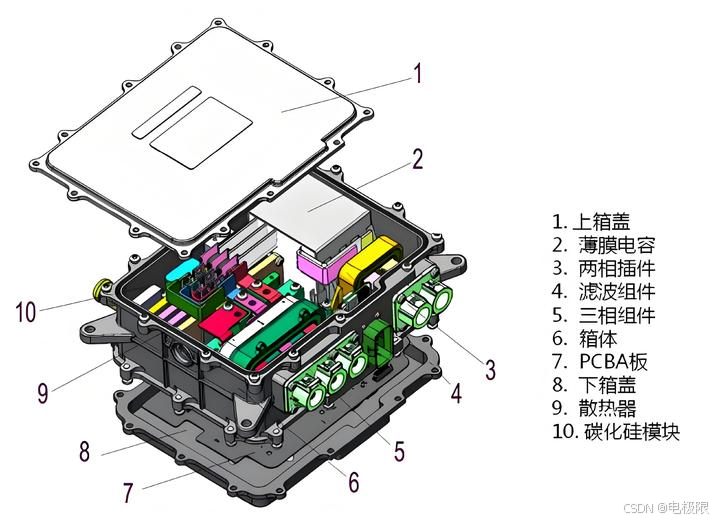

三维结构爆炸图	展示控制板、散热器、接线端子的空间布局
分类决策树	采用颜色区分不同拓扑结构的应用场景
全桥逆变电路动态演示	标注PWM信号相位与电流路径

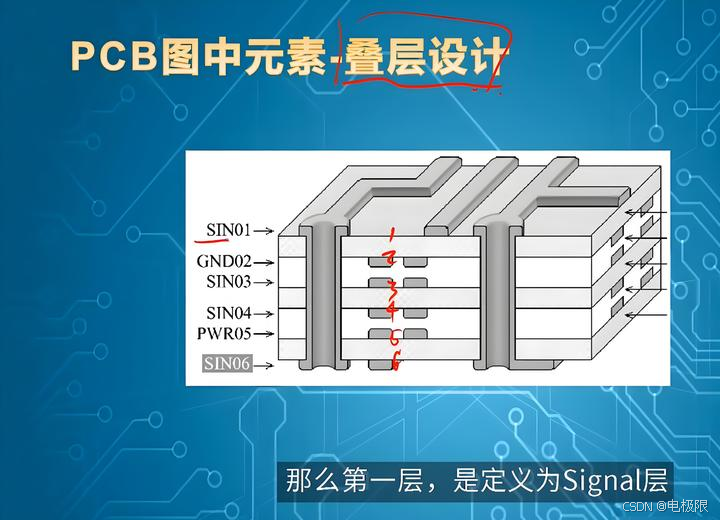

四层PCB剖面图	突出功率层（2oz铜厚）与信号层的隔离设计

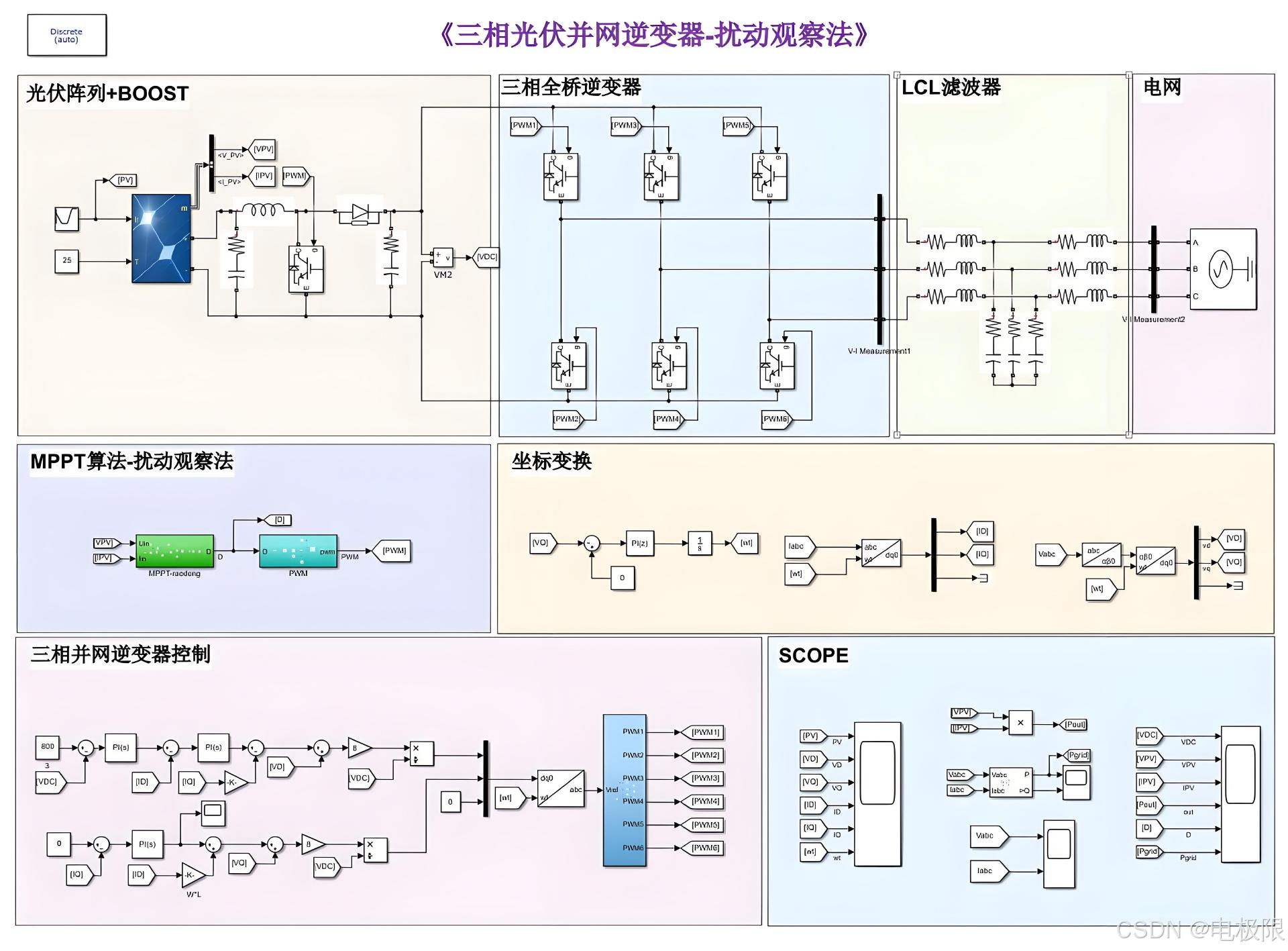

光伏系统能量流示意图	显示DC-DC升压与并网同步控制环节

通过系统化设计（电路优化、热管理）与智能化控制（MPPT算法、并网同步），现代逆变器已发展成为新能源系统的核心能量枢纽.
