00_lte-＞wifi传导测试，空口测试

【背景】

在做wifi嵌入式开发时(系统是RTOS系统)，经常会遇到一个比较重要的问题：性能测试

这个可以说是产品的命脉，一切都要给性能让步，那么我们来看下，当性能有问题时，怎么debug?举个例子吧，我们调试的过程遇到的一个问题，如下：(2.4G wifi6(ax))

1.lte->usb  FDD测试可以跑到145Mbps/s（理论值是150Mbps/s，这个145是pass的）

2.lan(usb)->wifi FDD测试可以跑到120Mbps/s（我们做的是e5,所以usb也算是一个lan口，这个还可以接受）

3.lte->wifi FDD测试只能跑到50Mbps/s左右，怎么搞都上不去(预期起码和usb->wifi的性能差不多哦)

【分析比对】

1.首先我们要看看空口下环境(也就是只能跑50Mbps/s的这个环境)怎么搭建？如下图：

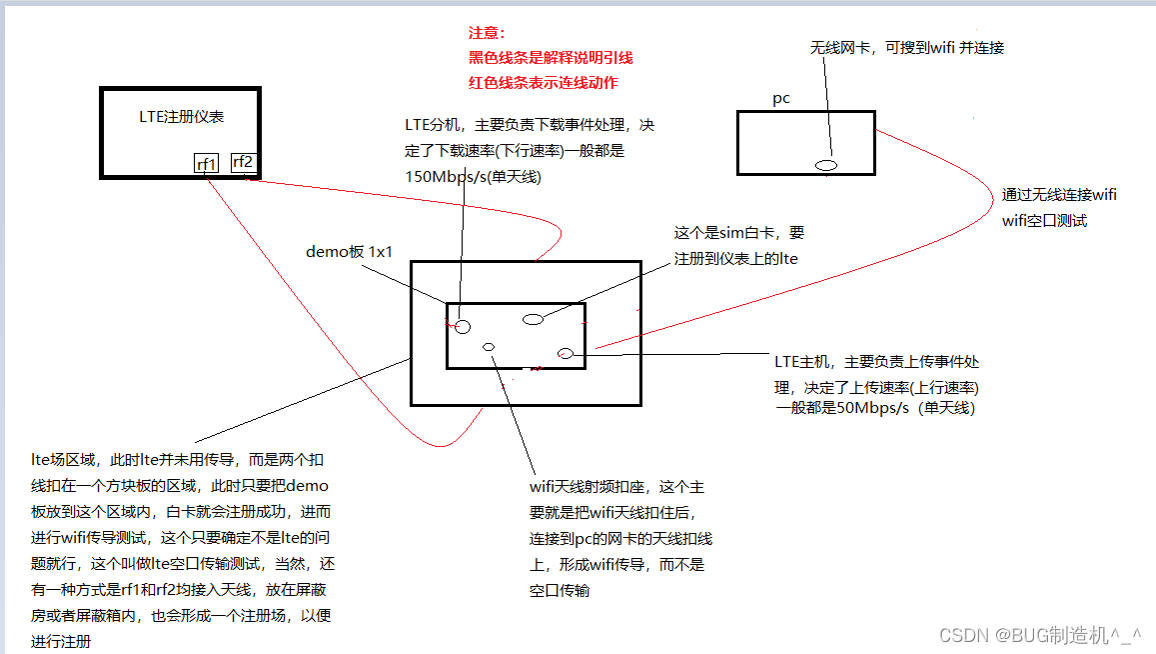

上面这个就是：Lte_wifi_均空口测试连接图

所以说我们这里所说的空口测试，就是指通过天线链接的测试环境，并不是直接通过导线连接的哦，因为大家知道，通过天线链接的话，肯定会对信号有一定的损耗，还收到环境中的干扰(这也就是为什么性能测试都要去屏蔽房测了，不然外面干扰太大，性能肯定上不去)理论上肯定没有传导(通过导线连接的环境)的性能好哦

分析1：通过上面三组数据可以看出 ，wifi的sdio接口应该没有问题，因为lan->wifi都可以跑到120Mbps/s，所以应该从下面这些点入手排查：

1.cpu占用率剩余(cpe idle)
2.协商速率是否稳定
3.信道干扰
4.天线增益
5.mem剩余
6.软加速,lte加速
7.传导，空口试验对比验证
8.sdio接口性能
9.来水处理能力？

来，先看传导环境搭建图，如下：(主频是2x2天线的,wifi是1x1天线的)

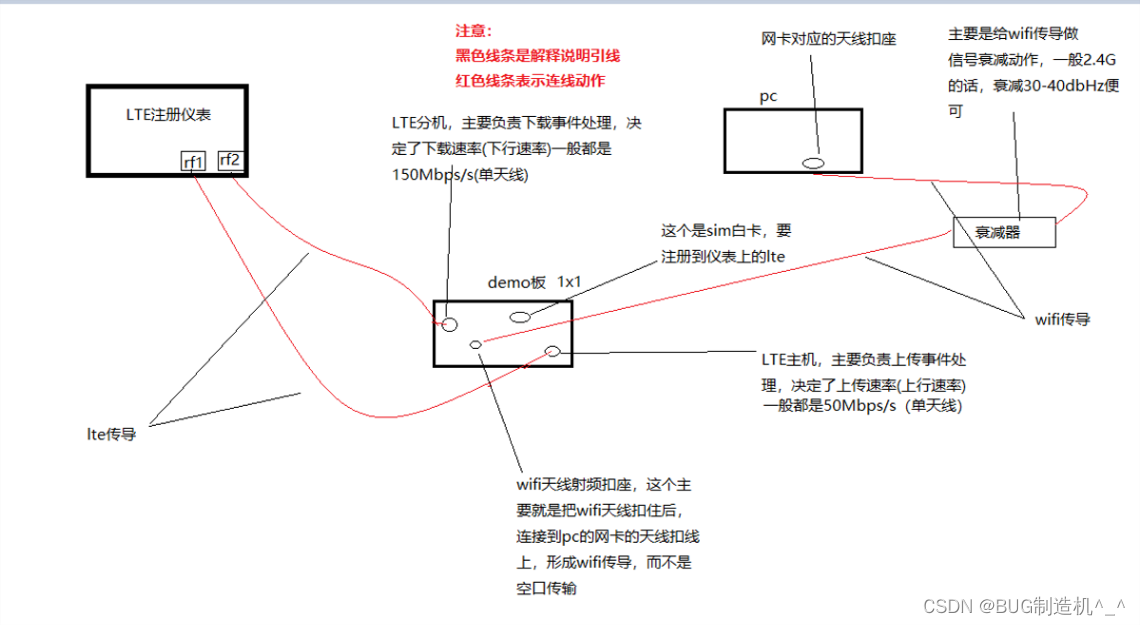

Lte-wifi_均传导测试连接图(如上)

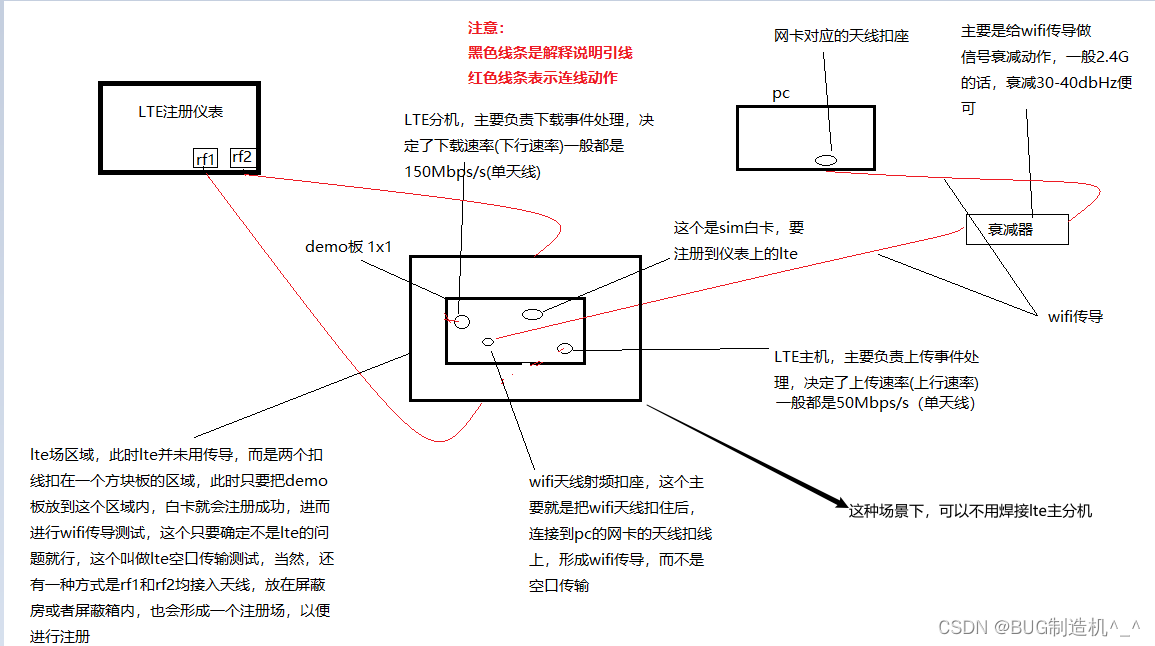

lte空口_wifi传导测试(如上图)

我们首先做的是传导验证，因为这个验证很能说明问题：如果传导都上不去的话，就是大问题，要么硬件问题，要么主频问题，或者软件问题(传导都上不去的话(和空口一样的值)，一般不会是软件问题)，结果我们做了传导，发现可以跑到80Mbps/s,那么说明啥呢？说明起码两点：1.硬件没啥问题，2.传导性能确实比空口好，说明软件这块儿也是可以的，没有像只有50Mbps/s那么差劲，那到底是哪里出了问题呢？我们对以下因素做了逐一排查：

1.cpu占用率剩余(cpe idle)(剩余30%左右)
2.协商速率是否稳定(屏蔽房内，很定，协商都是287Mbps/s左右,速率稳定良好)
3.信道干扰(FDD band1和6信道并无干扰，或者选择10信道，依然是速率没改善)
4.天线增益(正常)
5.mem剩余(RAM2.6M左右，RAM总共是69M)
6.软加速,lte加速(RTOS系统，平台没有软加速)

7.传导，空口试验对比验证(可以看出差异，根因呢？)
8.sdio接口性能(lan-wifi可以验证，能跑到120Mbps/s，和sdio没啥关系)
9.来水处理能力？(此时没有看驱动代码分析)

毫不夸张的说，折腾了一天半，偶然间发现：有次空口跑到80Mbps/s，此时是没有连接usb的！然后经过测试，发现，每次板子的usb线只要连着充电或者链接其他电脑，lte->wifi的性能就90%左右会只跑到50Mbps/s,当去掉usb线后，几乎每次都能跑到80Mbps/s，性能明显提升，这个到底是为什么呢？现在都没搞清楚，但是就是这样，不可思议吧啊！

【解决】

然后到80Mbps/s了，距离我们期望的120多Mbps/s还是有距离的哦，那么我们再抓log再着重分析1和9，通过我们抓lte-wifi空口数据log，分析后，发现：此时cpu idle几乎为0，其中fhost_tx任务的cpu占用率达到30-40%，那么足以说明这个任务量大，而且任务处理效率较低，所以针对驱动这块儿处理，我们做了对应的修改和优化(具体修改和优化就不讲了，毕竟我们此文章主要是说性能测试环境搭建的哦)

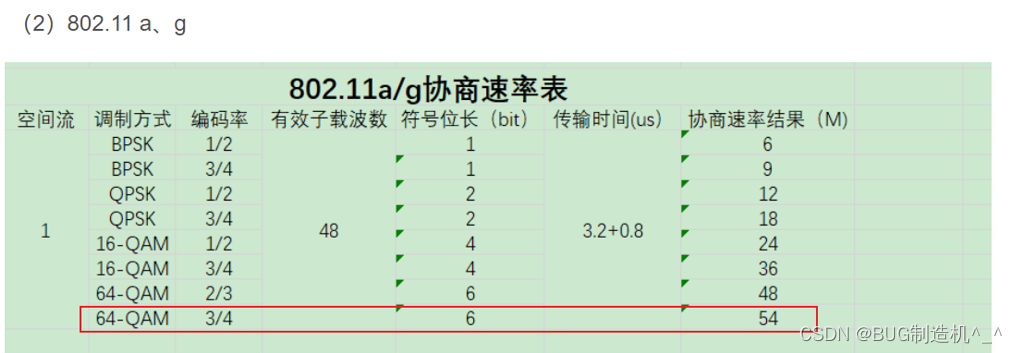

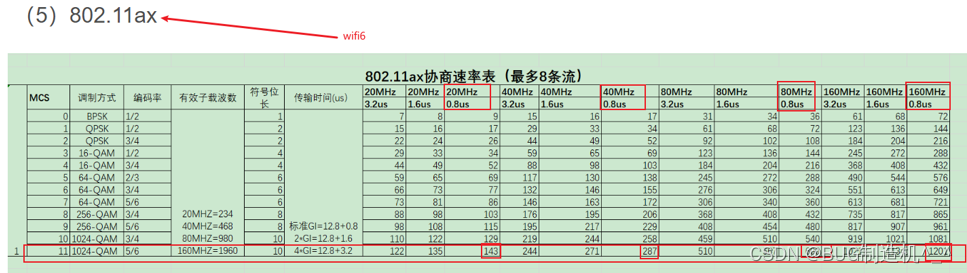

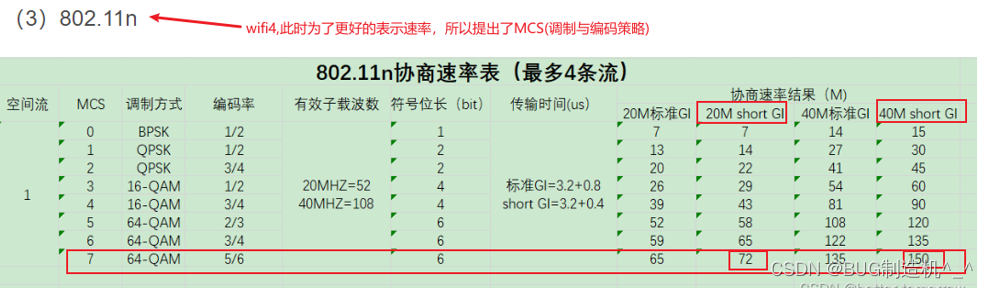

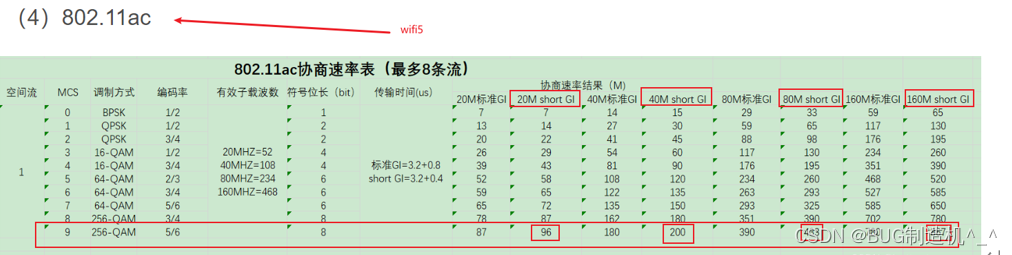

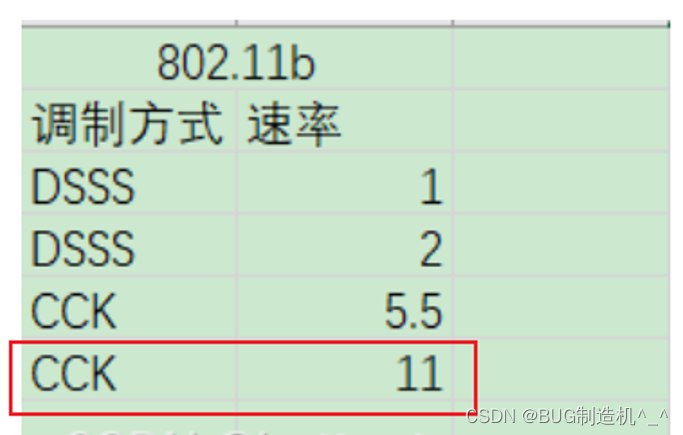

针对以上分析，要补充 一下wifi不同模式的速率表，这个是测性能的基本要懂得哦，如下：

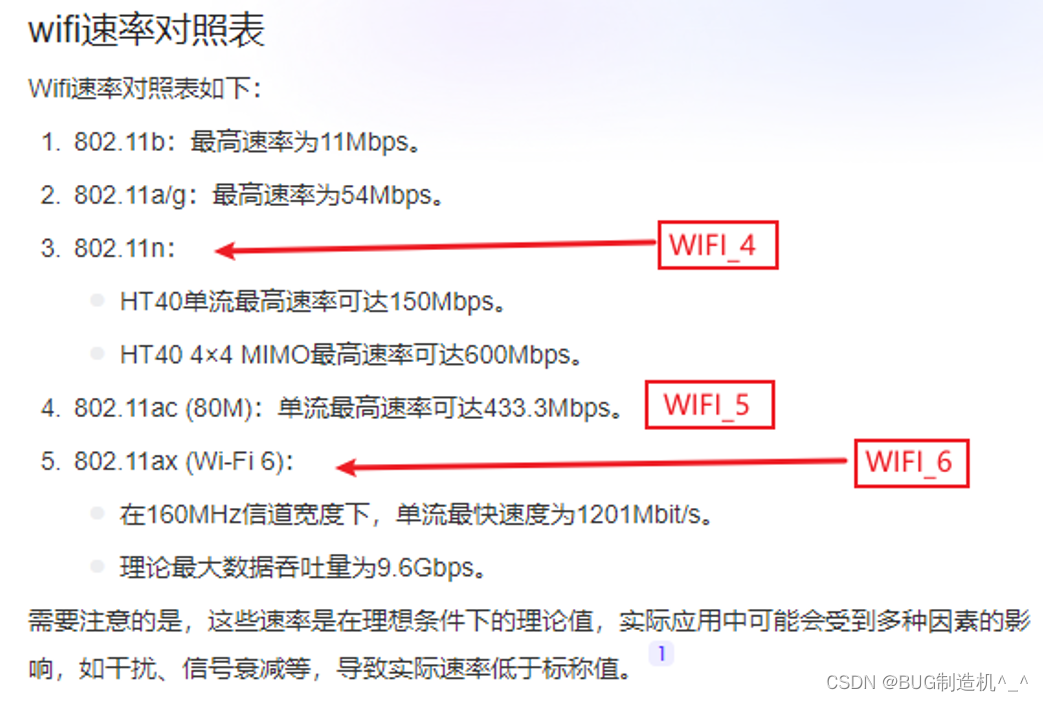

wifi速率比对表
