一篇文章看懂STM32-DMA直接存储器存取(附上练习小项目详细注释)

Note

DMA工作的3个条件：①Size传输计数器>0；②触发源有触发信号；③DMA使能

//需要用到的库函数参数介绍

//外设数据宽度
DMA_PeripheralDataSize
//DMA_PeripheralDataSize_Byte            字节-8位，一次传输uint8_t的数据
//DMA_PeripheralDataSize_HalfWord        半字-16位，一次传输uint16_t的数据
//DMA_PeripheralDataSize_Word            字-32位，一次传输uint32_t的数据

//选择硬/软件触发
DMA_M2M
//DMA_M2M_Enable          软件触发-一般适用于存储器到存储器的转运
//DMA_M2M_Disable         硬件触发-触发源可以选择ADC、串口、定时器等，一般都是与外设之间的转运

//DMA使能
DMA_Cmd
//当传输计数器=0，且没有自动重装时，这是无论是否触发，DMA都不会继续再进行转运
//此时需要DMA_Cmd使能给DISABLE关闭DMA，再为传输计数器写入一个>0的数
//再DMA_Cmd使能给ENABLE开启DMA，开始工作

//DMA设置当前数据寄存器（给传输计数器写数据）DMA_Cmd使能给DISABLE关闭DMA时才能使用
void DMA_SetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx, uint16_t DataNumber);
//DMA获取当前数据寄存器（返回传输计数器的值）
uint16_t DMA_GetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx);

1. 1.DMA介绍

1）DMA简介

• DMA(Direct Memory Access)直接存储器存取

• DMA可以提供外设和存储器（硬件触发）或者存储器和存储器（软件触发）之间的高速数据传输，无须CPU干预，节省了CPU的资源

• 12个独立可配置的通道：DMA1（7个通道)，DMA2(5个通道)

• 每个通道都支持软件触发和特定的硬件触发

• STM32F103C8T6DMA资源：DMA1(7个通道)

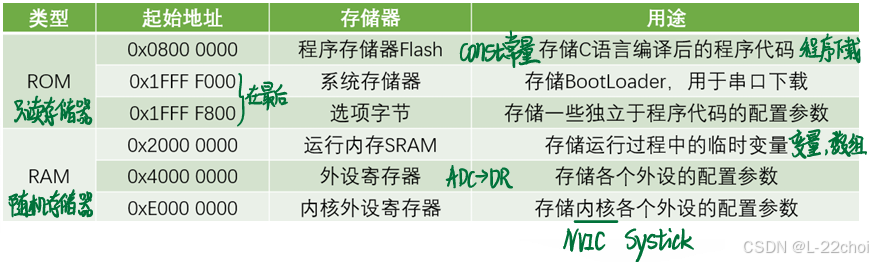

2）存储器映像

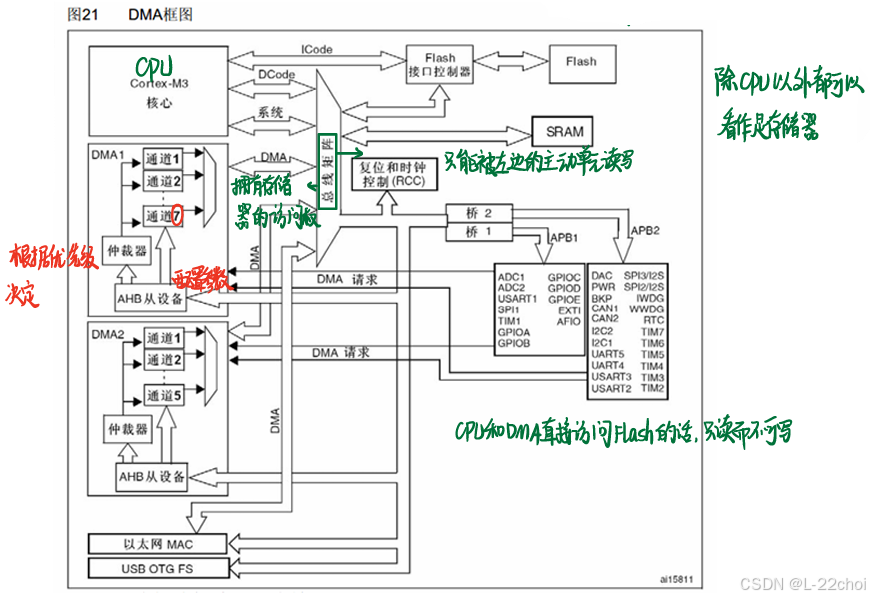

3）DMA框图

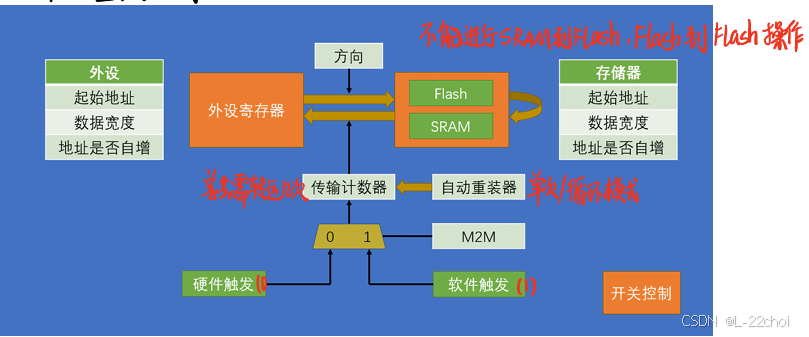

4）DMA基本框图

5）DMA请求

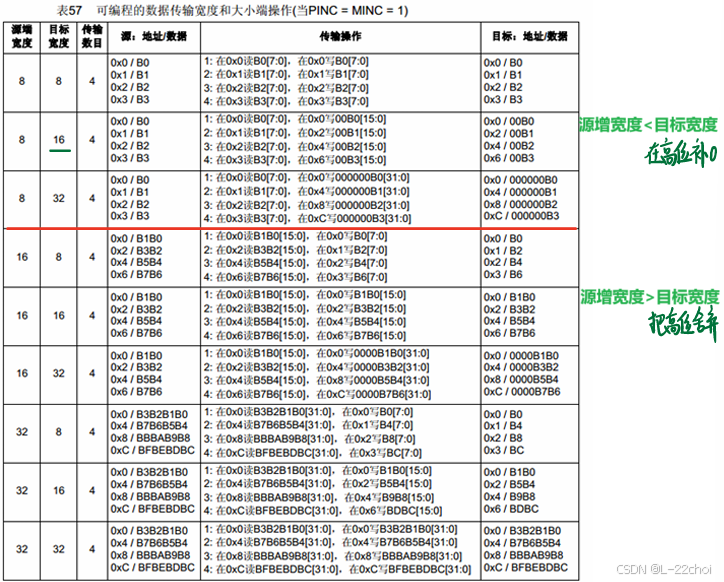

6）数据宽度与对齐

7）数据转运+DMA

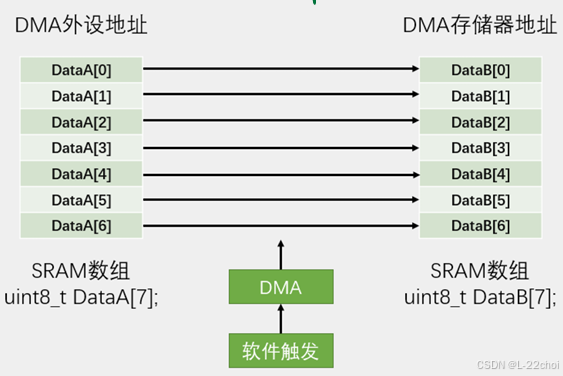

• 将DataA转到DataB，外设地址给DataA数组地址，存储器地址给DataB的首地址

• 宽度按数组长度8位字节传输，两地址都自增，传输计数器给7，无需自动重装，使用软件触发

• 最后调用DMA_Cmd( )函数启动DMA

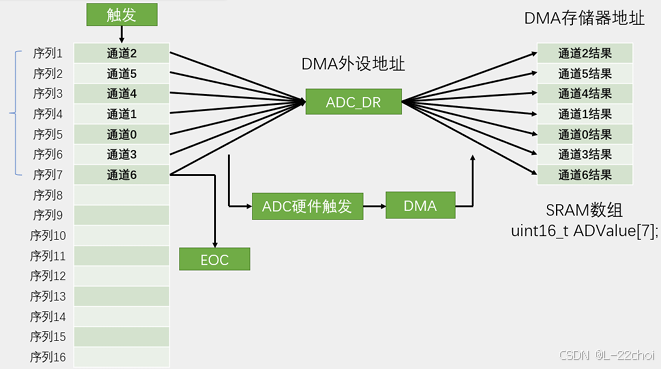

8）ADC扫描模式+DMA

• 外设地址给ADC_DR地址，存储器地址在SRAM中定一个数组ADValue
