栈回溯调试HardFault错误

背景

初学rtos，移植rt-thread时没跑起来，一跑起来就出现错误

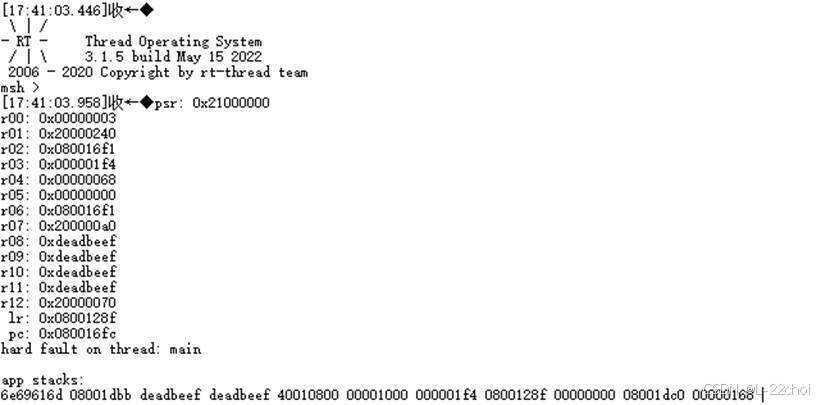

编译没问题，逻辑看着也没啥问题，想仿真排查问题，仿真也跑不起来。一时间不晓得程序在哪出错了，但是串口就是输出了错误。光有几个寄存器值也定位不到代码问题

问题定位

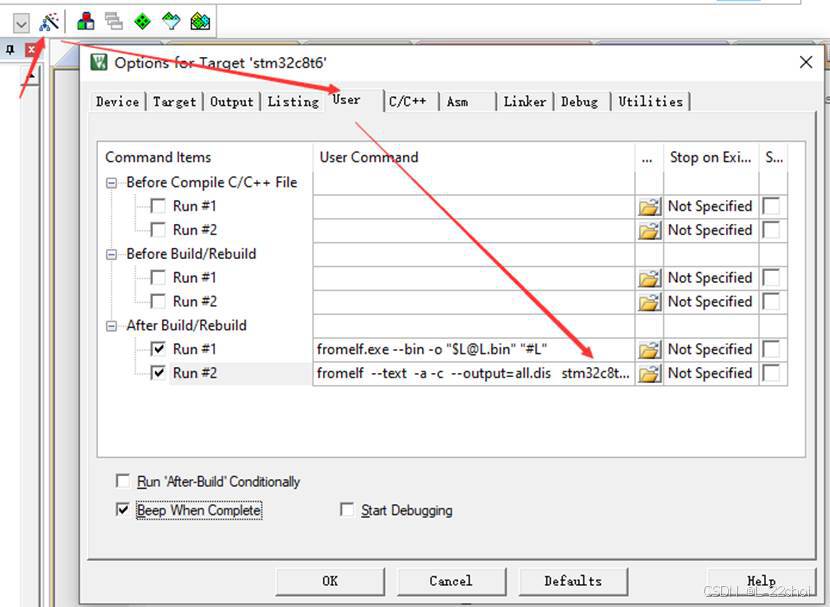

先把反汇编调了出来

fromelf  --text  -a -c --output=all.dis stm32c8t6\stm32c8t6.axf

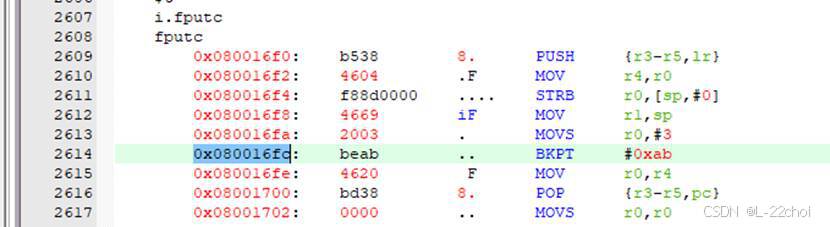

根据串口输出的寄存器信息，在反汇编文件定位到PC寄存器的地址0x080016fc

分析反汇编，只能知道是在fputc函数中导致的错误，但是不知道这些函数的调用关系

发现调用关系的关系还是有点少，所以就采取栈回溯的方法把APP的栈寄存器给打印出来

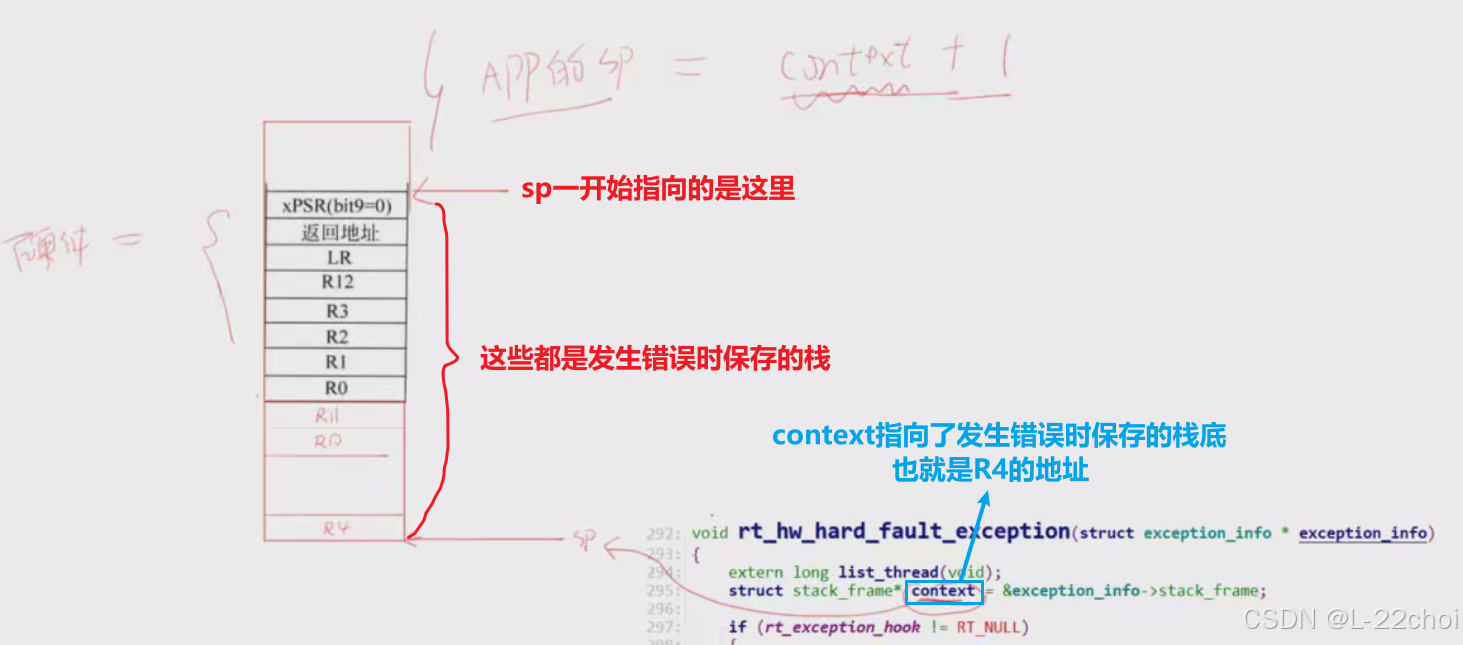

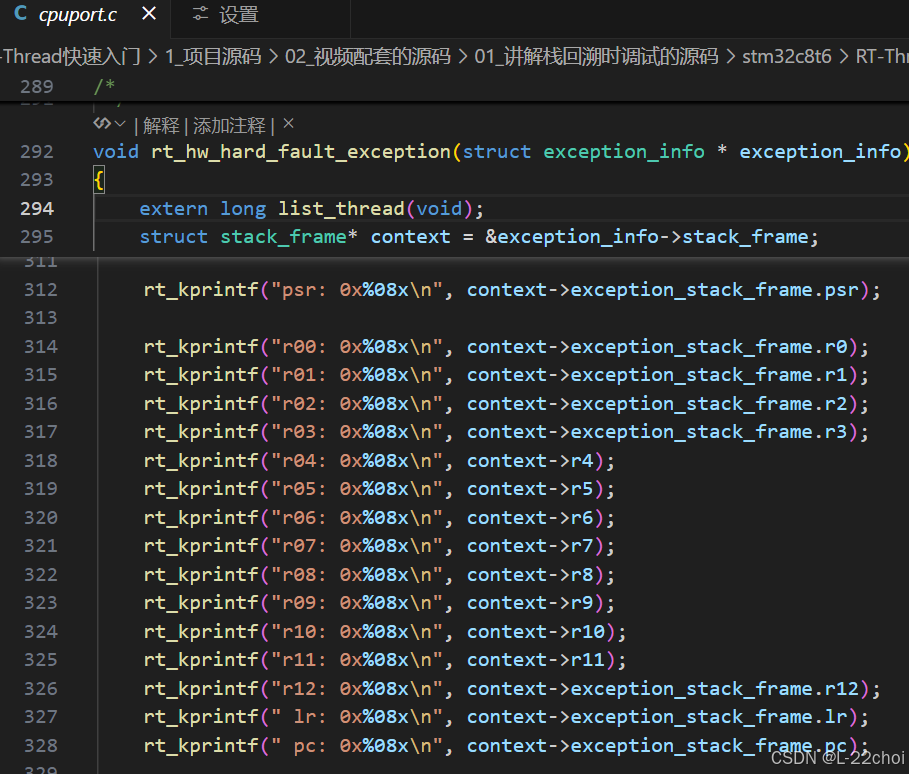

上图的函数就是发生HardFault错误时调用的函数打印寄存器信息到串口调试器

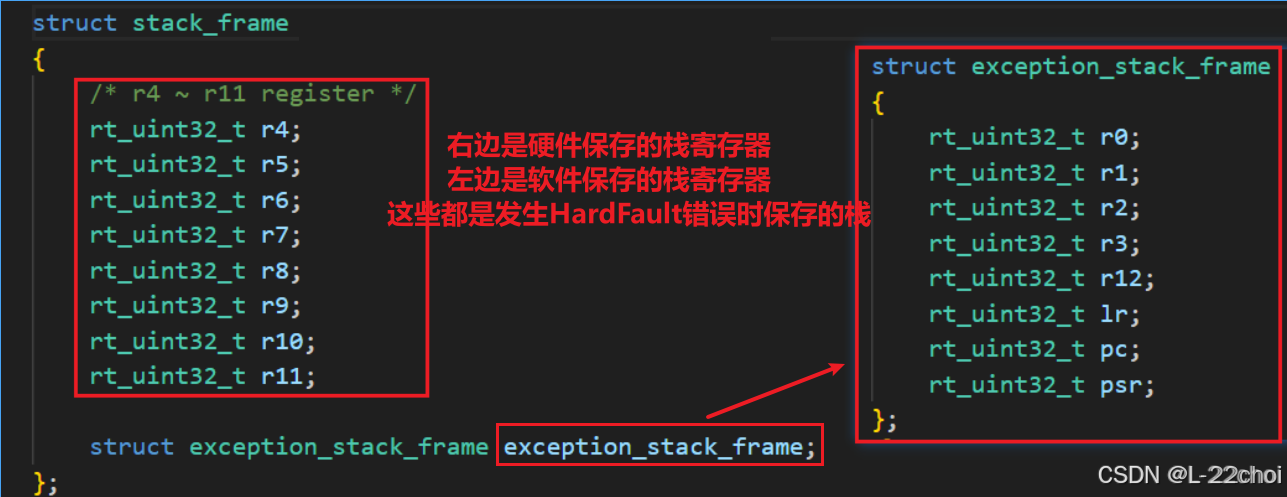

现在需要把APP的栈给打印出来才能了解APP的调用过程，这个APP的栈就是上图这些发生错误的栈寄存器上面

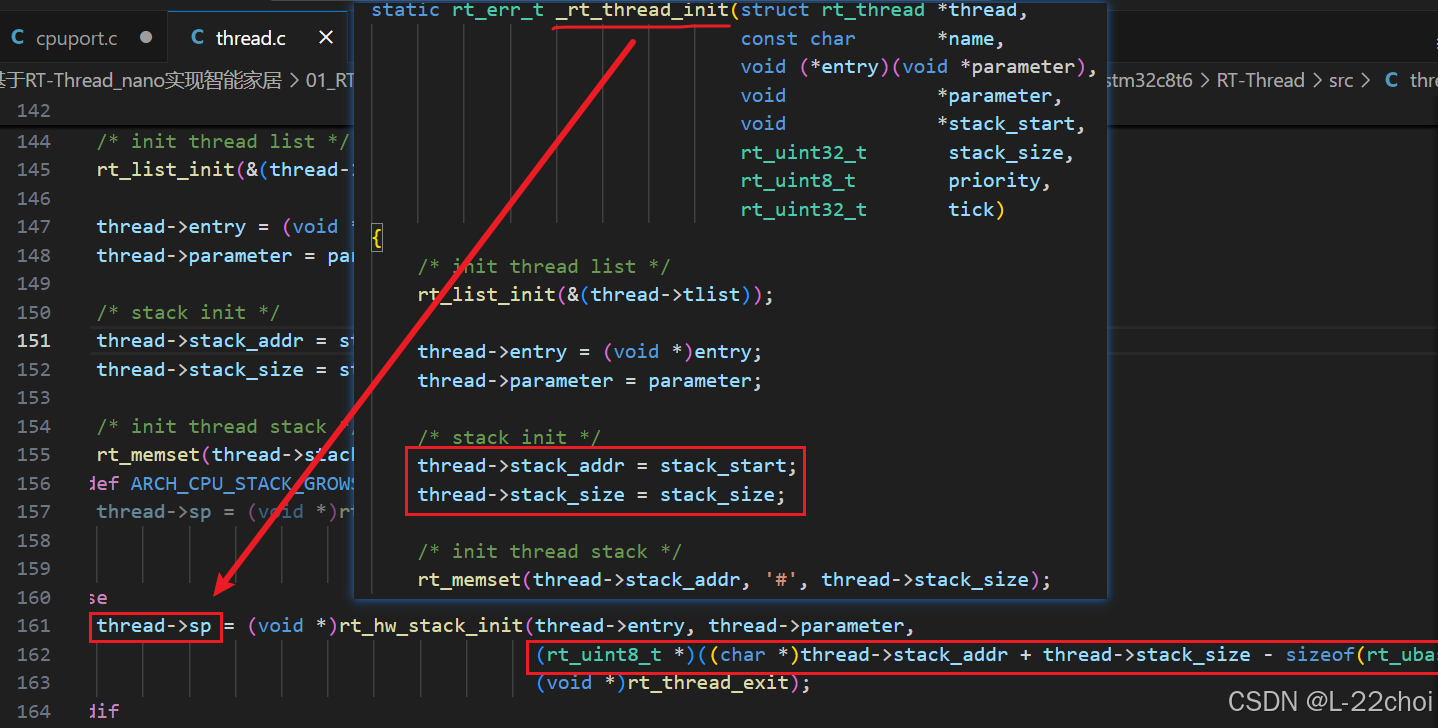

上图就是APP线程的栈初始化代码，可以找到APP的sp栈顶部的地址

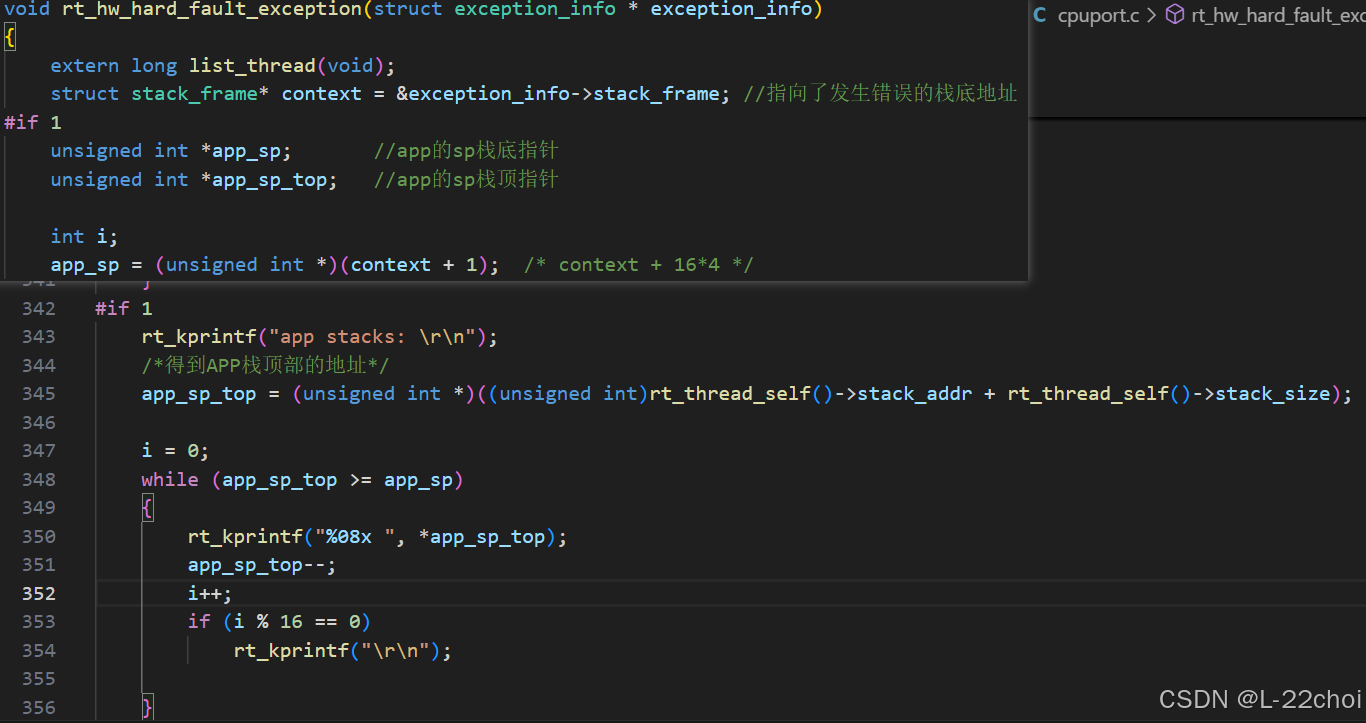

打印APP栈寄存器的代码

手工把栈的调用过程打印出来，继续分析反汇编。

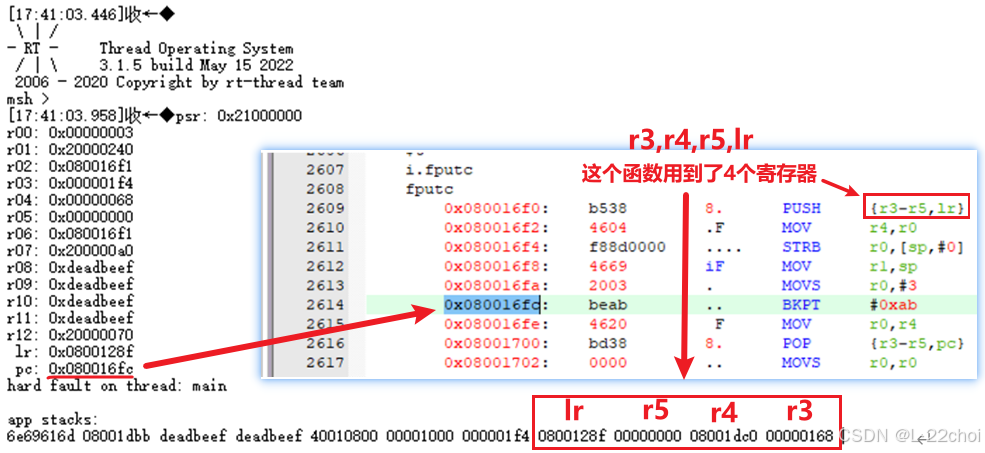

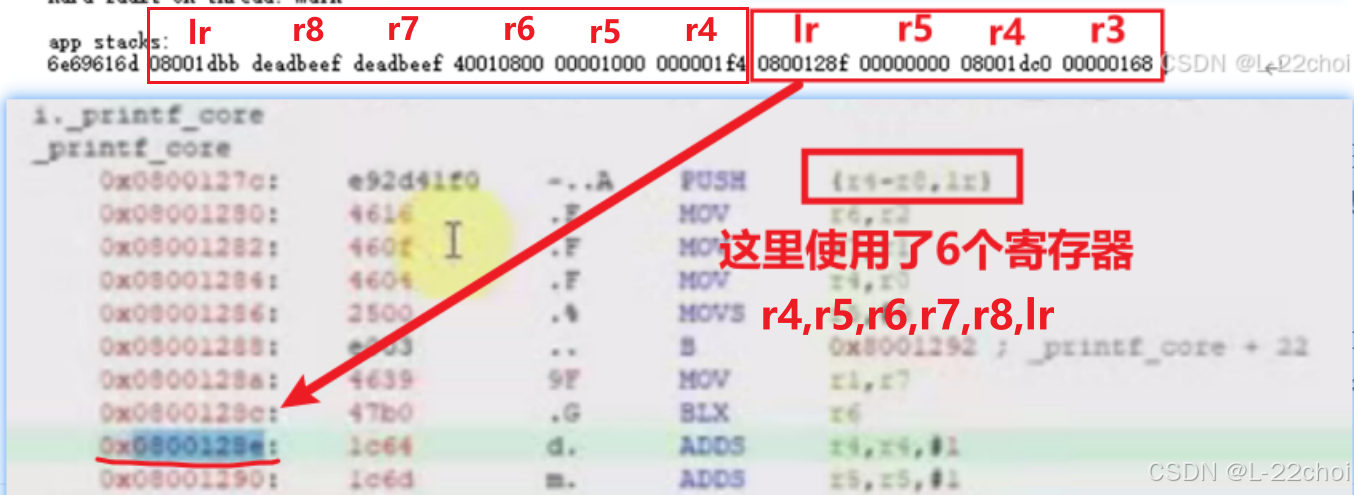

按照我们打印的APP的栈寄存器的顺序，栈底的寄存器在右边，那么fputc函数用到的寄存器就在右边4个寄存器，小序号的寄存器在底部对应的r3寄存器就在最底部也就是上图的最右边，就可以得到fputc函数的寄存器保存的地址

得到了上图中lr寄存器保存的地址就是fputc函数执行完之后要返回的地址，查找定位到这个地址0800128f，有可能会查到不到，因为bit0表示的是使用的指令集，bit0 = 0表示使用的是ARM指令集，bit0 = 1表示的是使用的是Thumb指令集，所以查找不到的话就把0800128f改成0800128e

可以看到上图定位到0800128e地址，调用的是_printf_core函数，它使用了6个寄存器，对应的就是上图表示的寄存器位置，这个lr寄存器保存的地址就是_printf_core函数执行完之后要返回的地址，那么继续定位到08001dbb，不行就改成08001dba

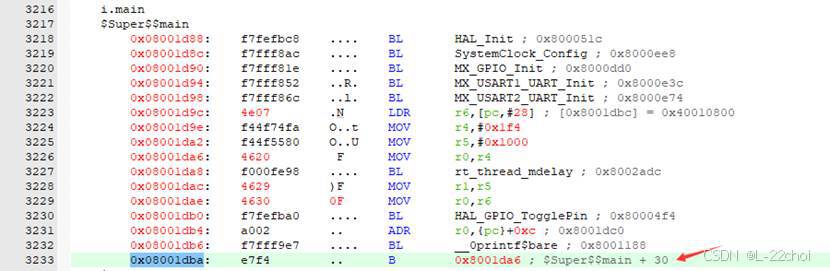

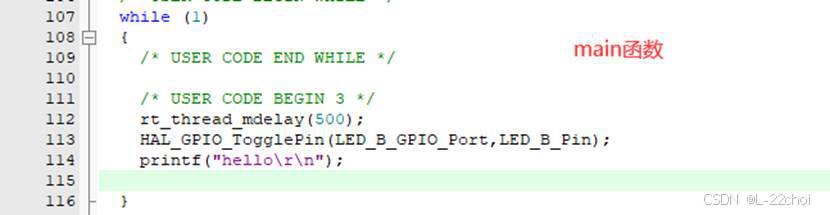

这里定位到了main函数，说明是在main函数发生的错误，分析反汇编指令：上面的BL跳转指令到HAL_GPIO_TogglePin函数都没有出现问题，那么就是下一个函数跳转时出现的问题，查看main函数

对应的就是printf函数出现了问题

问题解决

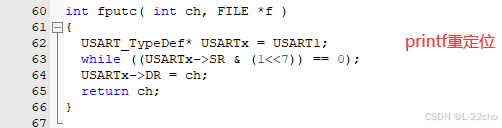

把printf重新定位一下即可解决，实现一下fputc函数，程序正常执行。

或者换成RTThread的打印函数rt_kprintf()函数也可以正常运行
