三篇文章看懂STM32-TIM定时器（2）超详细介绍及练习源码

1. TIM输出比较功能

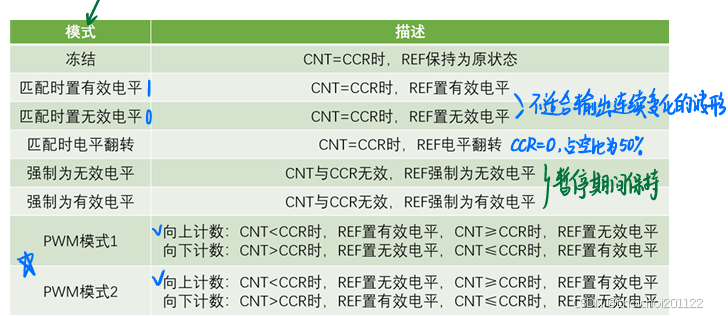

1）输出比较(OC)介绍

• OC(Output Compare)输出比较

• 输出比较可以通过比较CNT与CCR寄存器值的关系，来对输出电平进行置1、置0或翻转的操作，用于输出一定频率和占空比的PWM波形

  • CNT --- 计数器

  • CCR --- 捕获比较寄存器

• 每个高级定时器和通用定时器都拥有4个输出比较通道

• 高级定时器的前3个通道额外拥有死区生成和互补输出的功能

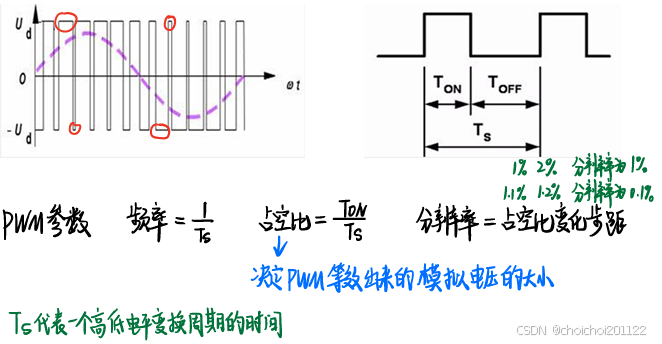

2）PWM简介

• PWM(Pulse Width Modulation)脉冲宽度调制

• 在具有惯性的系统中，可以通过对一系列脉冲的宽度进行调制，来等效地获得所需要的模拟参量，常应用于电机控速等领域

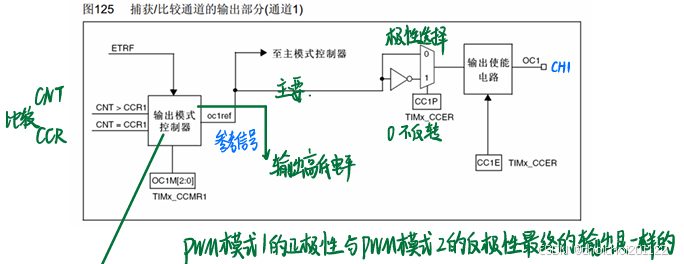

3）输出比较通道

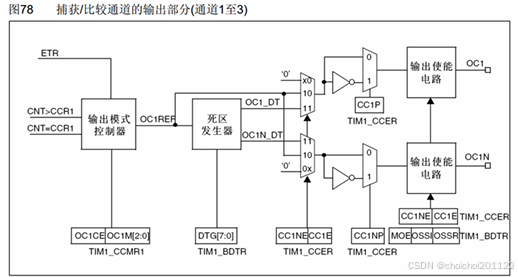

1. 高级定时器（了解即可）

1. 通用定时器

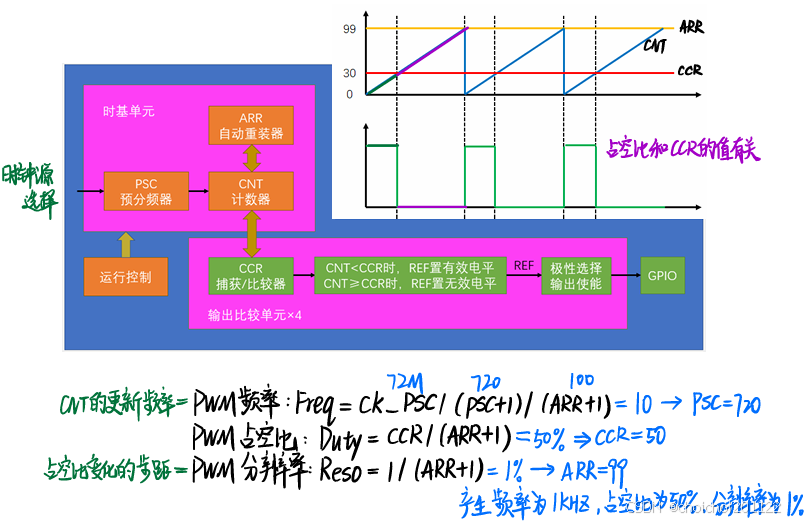

4）PWM的基本结构

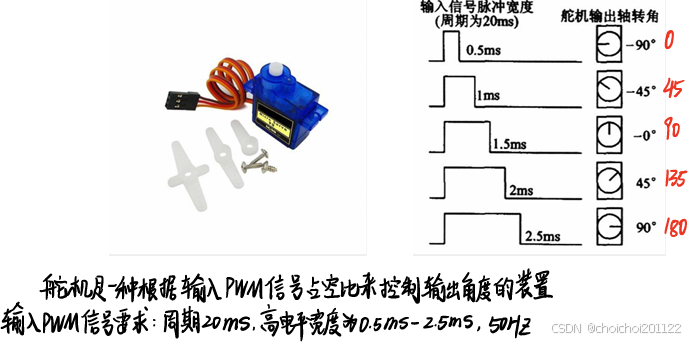

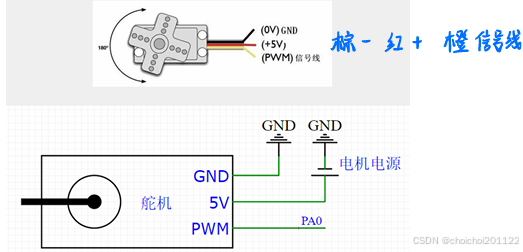

5）舵机介绍

硬件电路

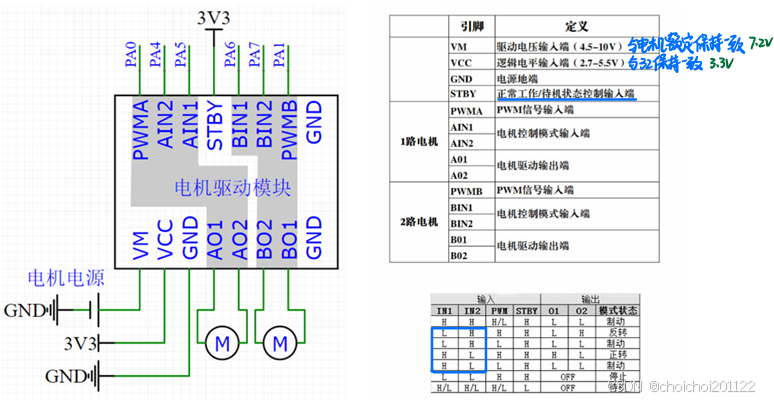

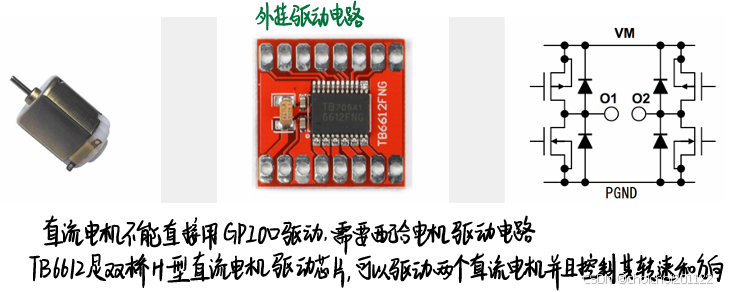

6）直流电机及驱动介绍

硬件电路

7）PWM驱动呼吸灯project

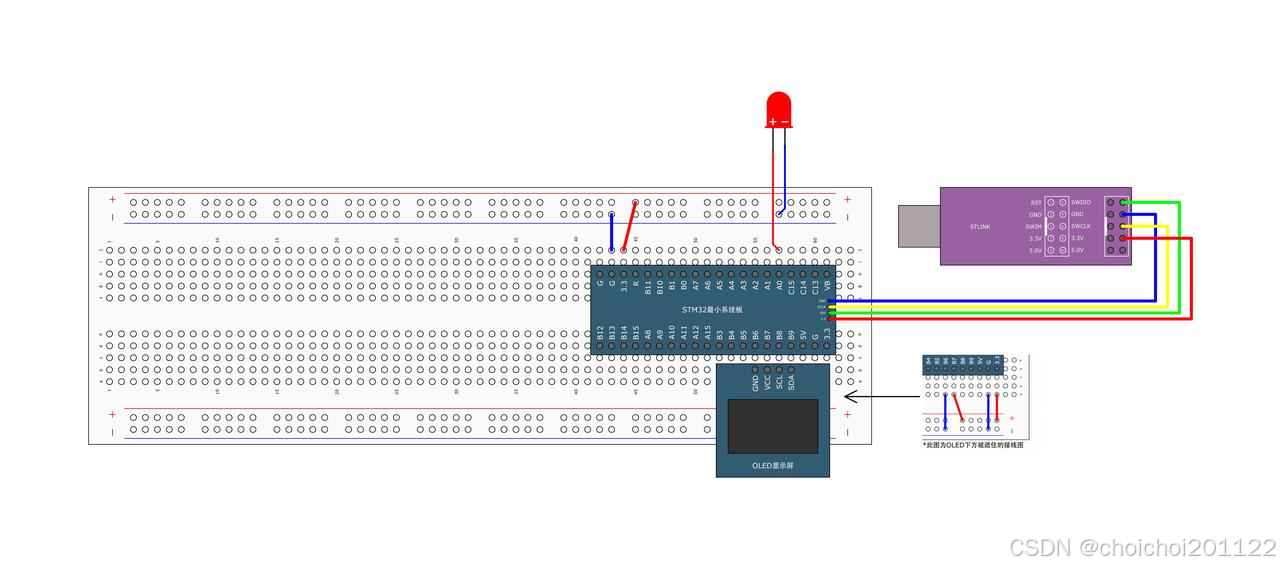

硬件接线图

代码

PWM.c模块代码

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：PWM初始化
  * 参    数：无
  * 返 回 值：无
  */
void PWM_Init(void)
{
        /*开启时钟*/
        RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);                        //开启TIM2的时钟
        RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);                        //开启GPIOA的时钟

        /*GPIO重映射*/
//        RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);        //开启AFIO的时钟，重映射必须先开启AFIO的时钟
//        GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2, ENABLE);       //将TIM2的引脚部分重映射，具体的映射方案需查看参考手册
//        GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);    //将JTAG引脚失能，作为普通GPIO引脚使用

        /*GPIO初始化*/
        GPIO_InitTypeDef GPIO_InitStructure;
        GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
        GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;                //GPIO_Pin_15;
        GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
        GPIO_Init(GPIOA, &GPIO_InitStructure);                     //将PA0引脚初始化为复用推挽输出
                                                                                                                                        //受外设控制的引脚，均需要配置为复用模式

        /*配置时钟源*/
        TIM_InternalClockConfig(TIM2);                //选择TIM2为内部时钟，若不调用此函数，TIM默认也为内部时钟

        /*时基单元初始化*/
        TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;              //定义结构体变量
        TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
        TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
        TIM_
