一篇文章看懂STM32-实时时钟RTC&BKP备份寄存器（附上练习小项目详细注释）

本文链接：https://blog.youkuaiyun.com/2401_87479848/article/details/145393718

1.Unix时间戳

1）简介

Uniⅸ时间戳(UniⅸTimestamp)定义为从UTC/GMT的1970年1月1日0时0分0秒开始所经过的秒数，不考虑闰秒
时间戳存储在一个秒计数器中，秒计数器为32位/64位的整型变量
世界上所有时区的秒计数器相同，不同时区通过添加偏移来得到当地时间

2）UTC/GMT介绍

GMT(Greenwich Mean Time)格林尼治标准时间是一种以地球自转为基础的时间计量系统。它将地球自转一周的时间间隔等分为24小时，以此确定计时标准
UTC(Universal Time Coordinated)协调世界时是一种以原子钟为基础的时间计量系统。它规定铯133原子基态的两个超精细能级间在零磁场下跃迁辐射9,192,631,770周所持续的时间为1秒。当原子钟计时一天的时间与地球自转一周的时间相差超过0.9秒时，UTC会执行闰秒来保证其计时与地球自转的协调一致

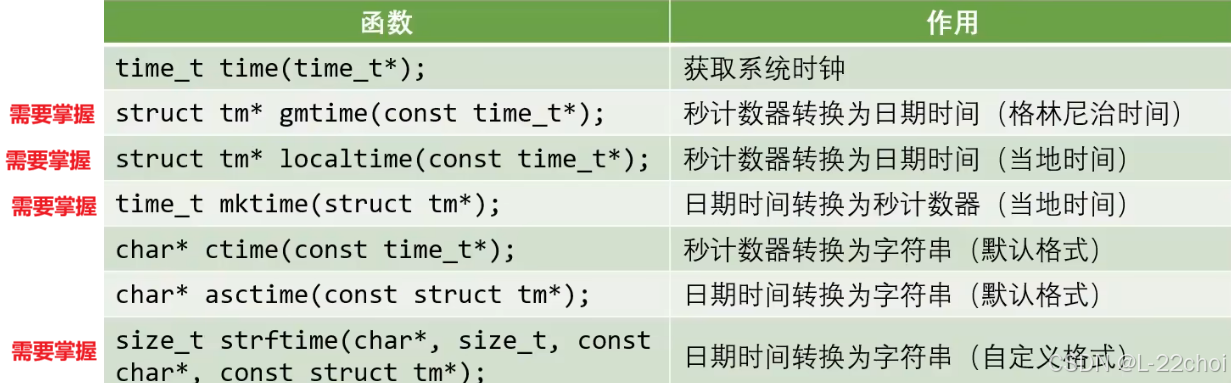

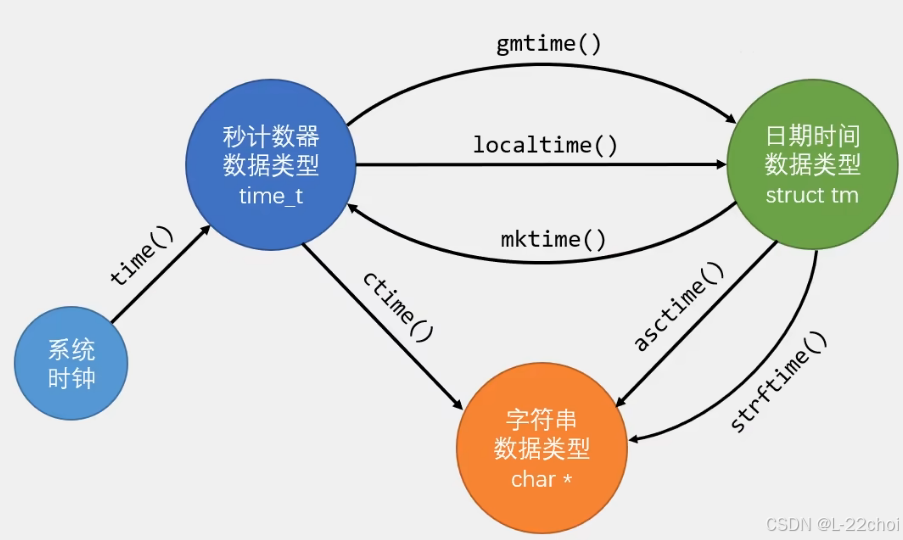

3）时间戳转换

2.BKP介绍

1）简介

BKP（Backup Registers）备份寄存器
BKP可用于存储用户应用程序数据。当VDD（2.0~3.6V）电源被切断，他们仍然由VBAT(1.8~3.6V)维持供电。当系统在待机模式下被唤醒，或系统复位或电源复位时，他们也不会被复位
TAMPER引脚产生的侵入事件将所有备份寄存器内容清除
RTC引脚输出RTC校准时钟、RTC闹钟脉冲或者秒脉冲
存储RTC时钟校准寄存器
用户数据存储容量：20字节（中容量和小容量)/84字节（大容量和互联型)

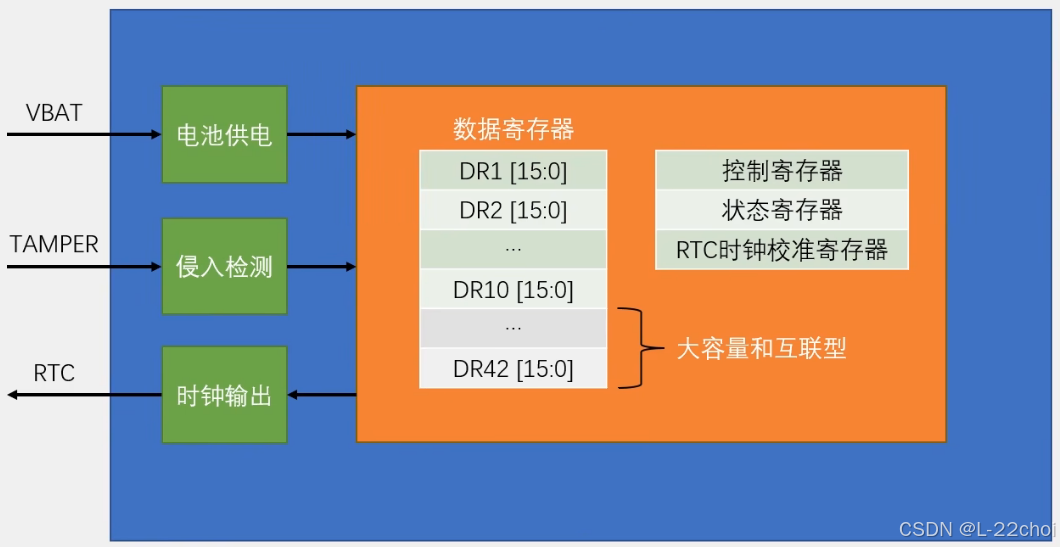

2）基本结构

3）BKP库函数介绍

//恢复缺省配置，手动清空BKP所有的数据寄存器
void BKP_DeInit(void);
//配置Tamper引脚的有效电平
void BKP_TamperPinLevelConfig(uint16_t BKP_TamperPinLevel);
//是否开启侵入检测功能
void BKP_TamperPinCmd(FunctionalState NewState);
//中断配置
void BKP_ITConfig(FunctionalState NewState);
//配置时钟输出功能
void BKP_RTCOutputConfig(uint16_t BKP_RTCOutputSource);
//设置RTC校准值
void BKP_SetRTCCalibrationValue(uint8_t CalibrationValue);
//写备份寄存器
void BKP_WriteBackupRegister(uint16_t BKP_DR, uint16_t Data);
//读备份寄存器
uint16_t BKP_ReadBackupRegister(uint16_t BKP_DR);
//备份寄存器访问使能
void PWR_BackupAccessCmd(FunctionalState NewState);

3.RTC介绍

1）简介

RTC(Real Time Clock)I实时时钟
RTC是一个独立的定时器，可为系统提供时钟和日历的功能
RTC和时钟配置系统处于后备区域，系统复位时数据不清零，VDD(2.0~3.6V)断电后可借助VBAT（1.8~3.6V)供电继续走时
32位的可编程计数器，可对应Uniⅸ时间戳的秒计数器
20位的可编程预分频器，可适配不同频率的输入时钟
可选择三种RTC时钟源：
- （高速外部时钟信号）HSE时钟除以128（通常为8MHz/128）（主要作为系统时钟）
- （低速外部时钟信号）LSE振荡器时钟（通常为32.768KHz）（主要用于RTC时钟，可由VBAT供电）
- （低速内部时钟信号）LSI振荡器时钟（40KHz）（主要作为看门狗时钟）

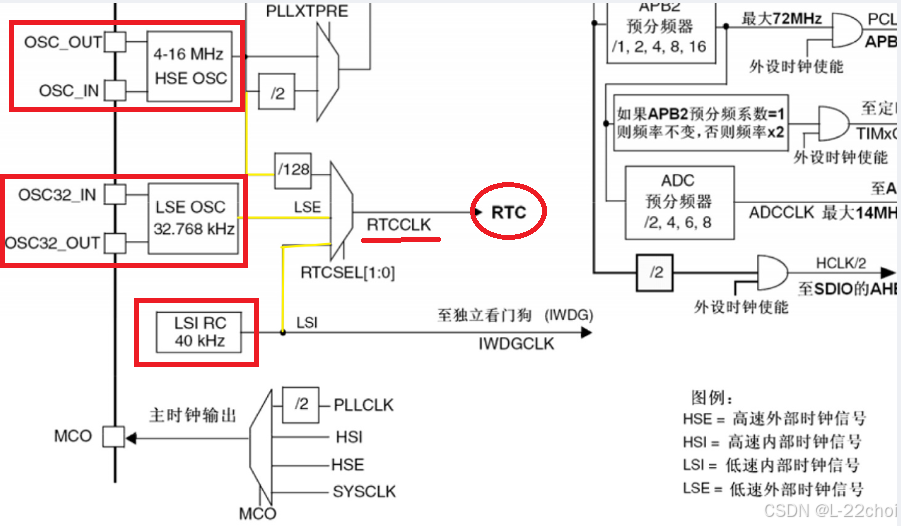

2）RTC框图

RTC由两个主要部分组成：第一部分（APB1接口）
