三篇文章看懂STM32-TIM定时器（3）超详细介绍及练习源码

1. TIM输入捕获功能

1）输入捕获介绍

• IC(Input Capture)输入捕获

• 输入捕获模式下，当通道输入引脚出现指定电平跳变时，当前CNT的值将被锁存到CCR中，可用于测量PWM波形的频率、占空比、脉冲间隔、电平持续时间等参数

• 每个高级定时器和通用定时器都拥有4个输入捕获通道

• 可配置为PWMI模式，同时测量频率和占空比

• 可配合主从触发模式，实现硬件全自动测量

2）频率测量

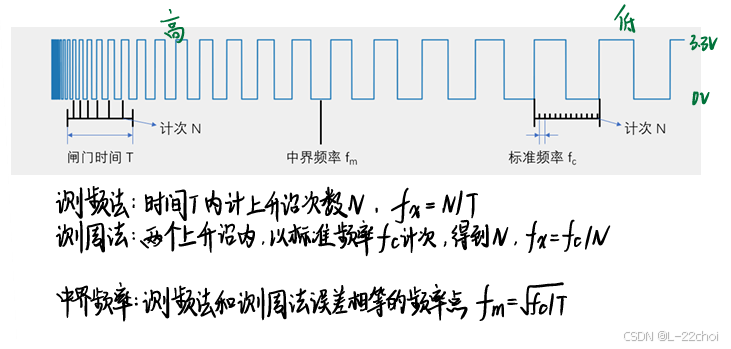

测频法适合测量高频信号；测周法适合测量低频信号

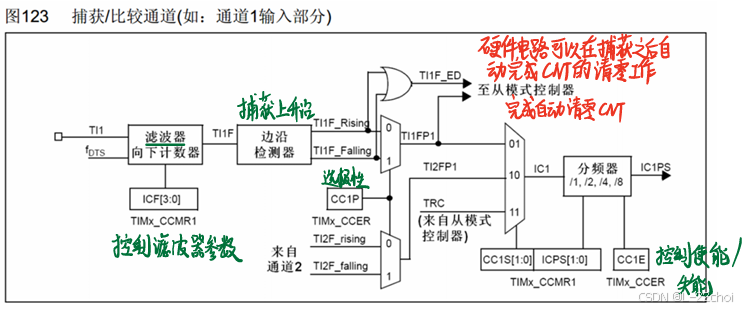

3）输入捕获通道

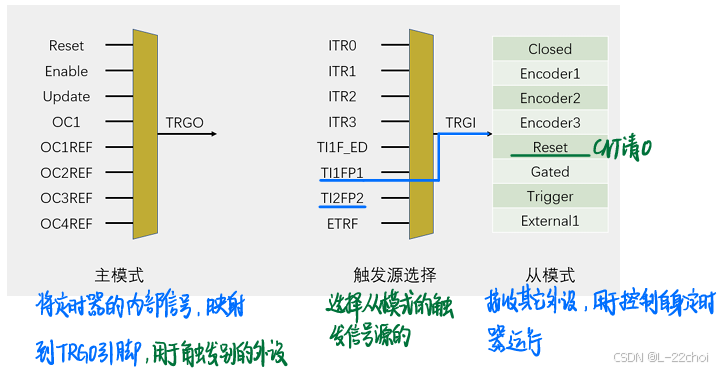

4）主从触发模式

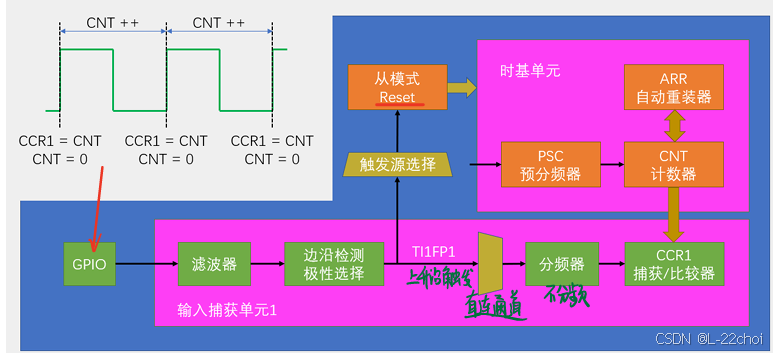

5）输入捕获基本结构

只用一个通道，只能用来测频率

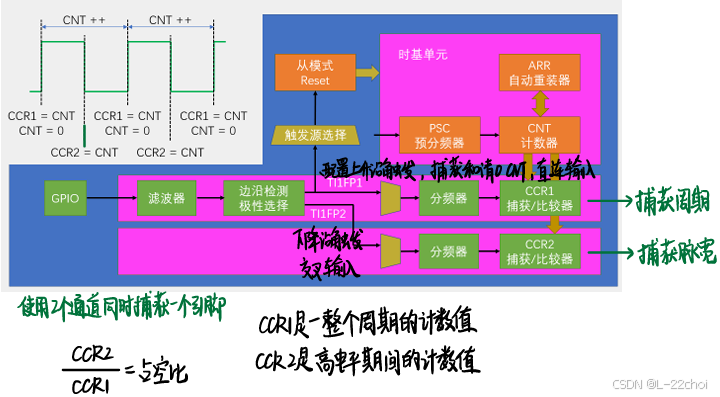

6）PWMI基本结构

7）输入捕获模拟测频率project

硬件接线图

代码

PWM.c模块代码

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：PWM初始化
  * 参    数：无
  * 返 回 值：无
  */
void PWM_Init(void)
{
        /*开启时钟*/
        RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);             //开启TIM2的时钟
        RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);           //开启GPIOA的时钟

        /*GPIO重映射*/
//        RCC_APB2PeriphClockCmd(RCC_APB2Perip
