（全网最详细）一篇文章看懂STM32的GPIO外设！附上练习小项目超详细注释源码

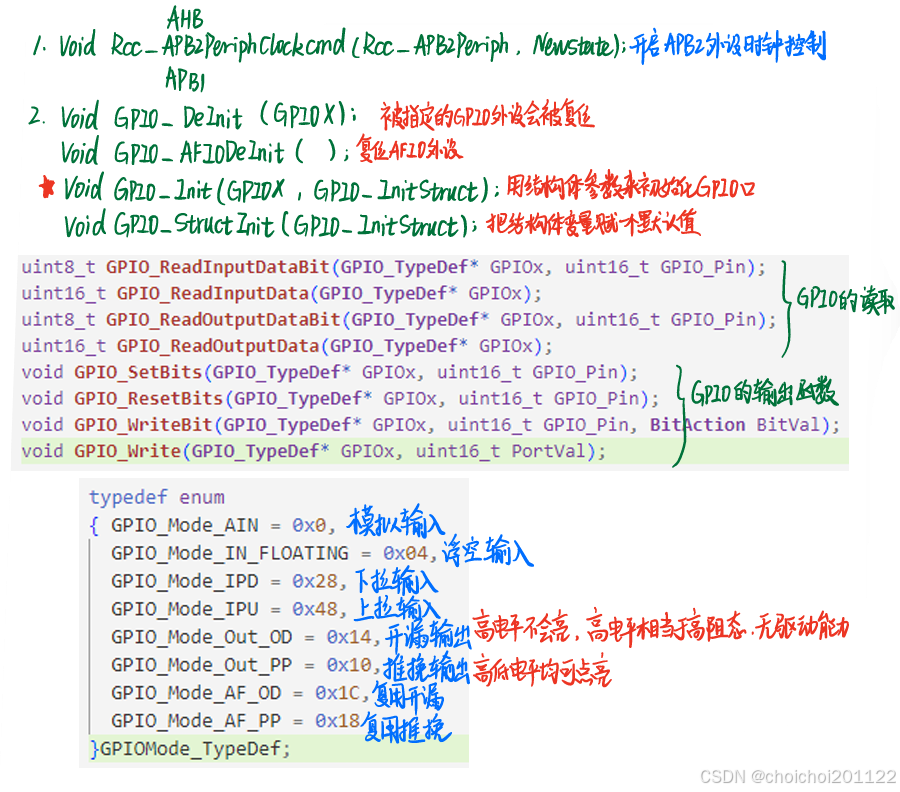

Notes ：RCC和GPIO常用到的库函数

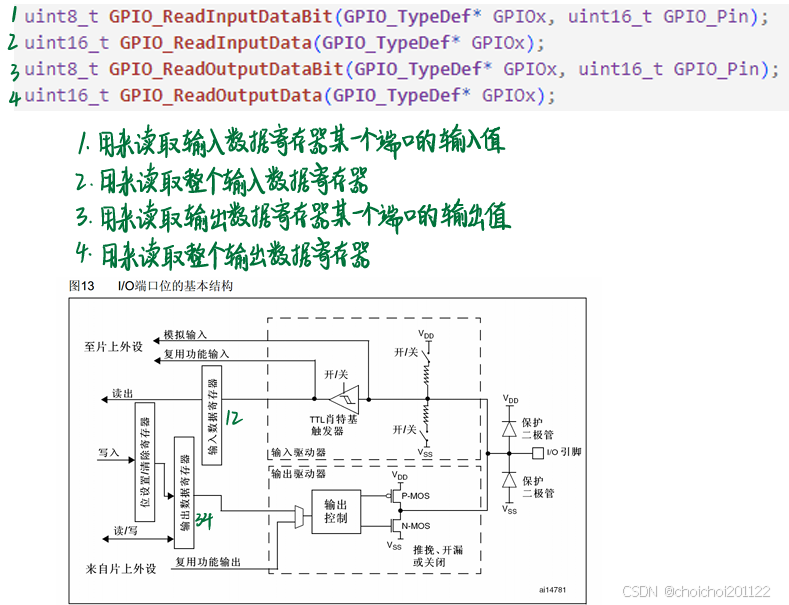

GPIO输入用到的读取函数介绍

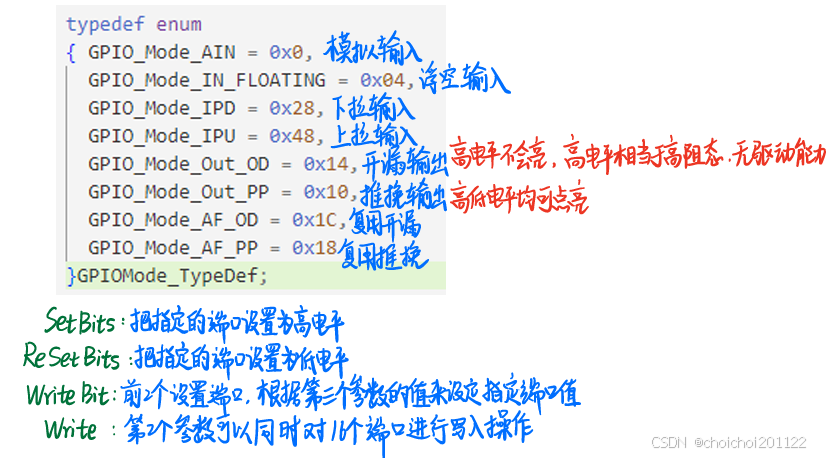

GPIO_Mode的枚举模式介绍

提示：该如何选择上拉输入还是下拉输入？

一般看外部模块的输出的默认电平，如果外部模块默认输出高电平，就选上拉输入，默认输出高电平；反之亦然。需要和外部模块保持默认状态一致，防止默认电平打架。

GPIO配置步骤

①初始化需要的时钟，定义结构体引出参数并赋值

②使用GPIO_Init( )将指定的GPIO外设初始化好

注意： A15、B3、B4 ！

配置IO口时要注意 A15、B3、B4 这三个IO口需要避免

因为这三个是JTAG的调试端口

1. GPIO输出

（1）介绍

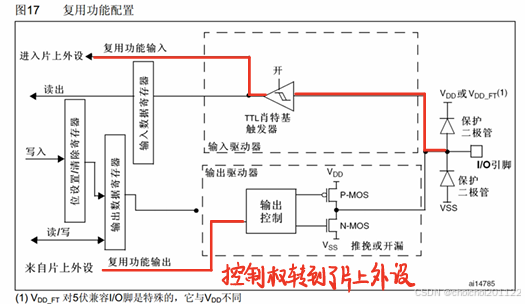

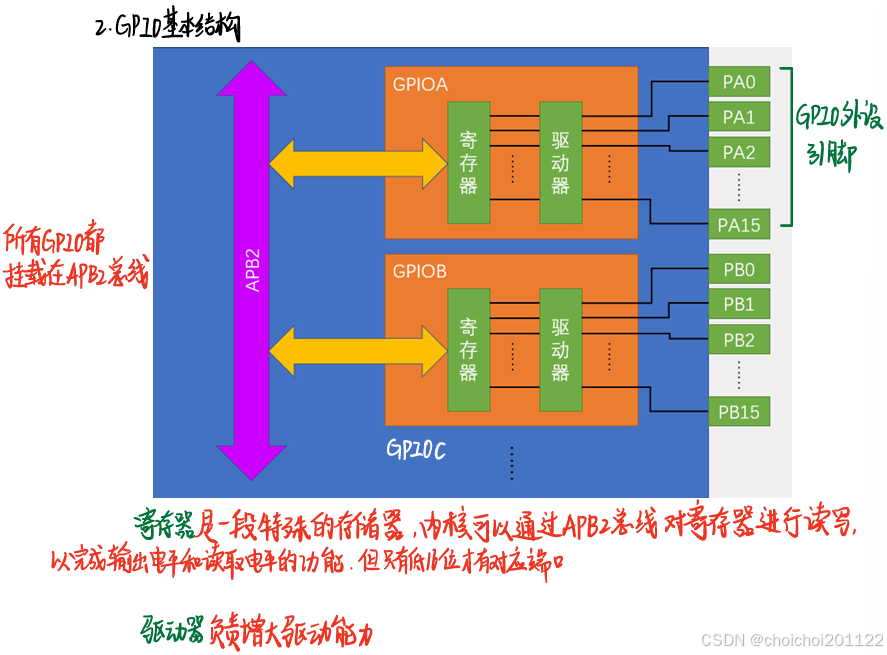

（2）GPIO基本结构

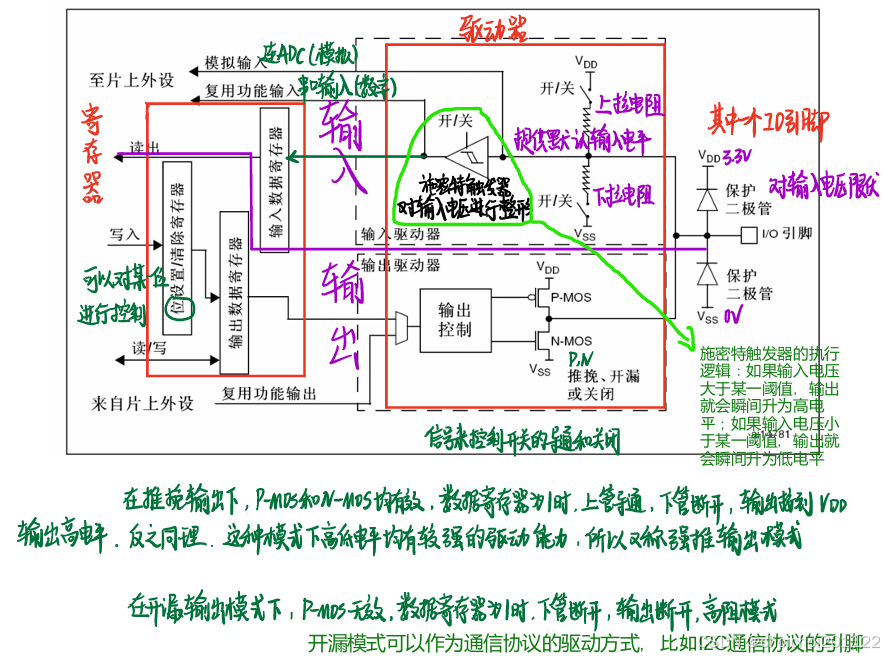

（3）GPIO位结构​​​​​​​​​​​​​​

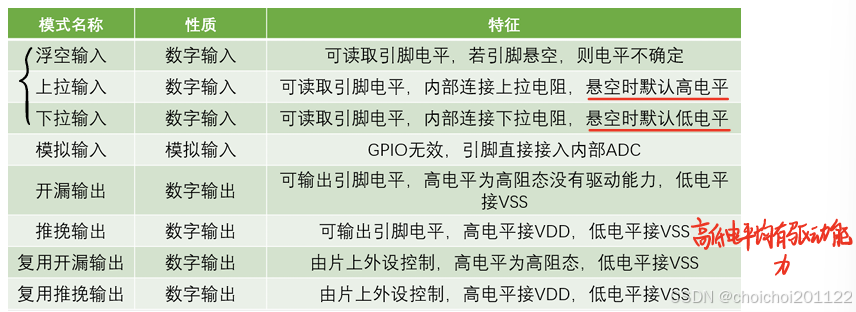

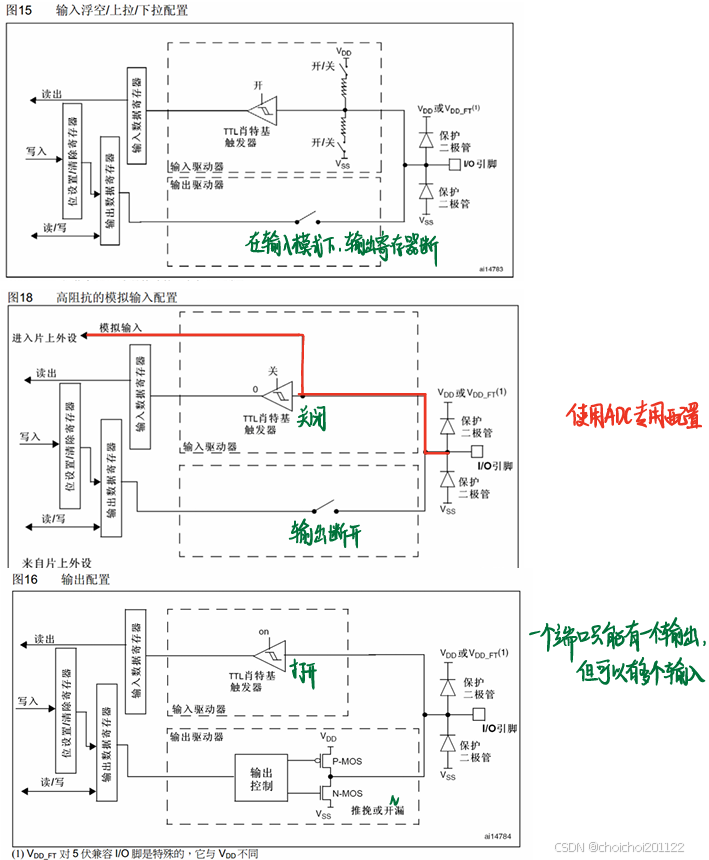

（4）GPIO8种工作模式

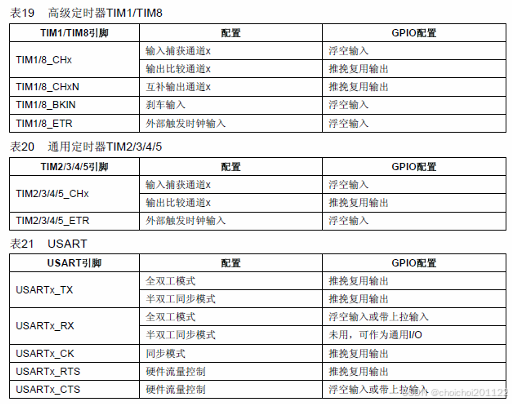

（5）外设GPIO配置

（6）LED和蜂鸣器模块

• LED:发光二极管，正向通电点亮，反向通电不亮；通过LED内部可以看正负极，较小的一半是正极，较大的一半是负极；引脚长脚是正极，短脚是负极

• 有源蜂鸣器：内部自带振荡源，将正负极接上直流电压即可持续发声，频率固定

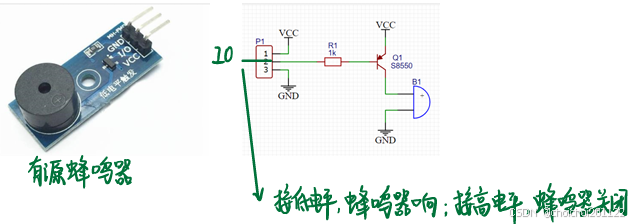

• 无源蜂鸣器：内部不带振荡源，需要控制器提供振荡脉冲才可发声调整提供振荡脉冲的频率，可发出不同频率的声音

• 外设的硬件电路

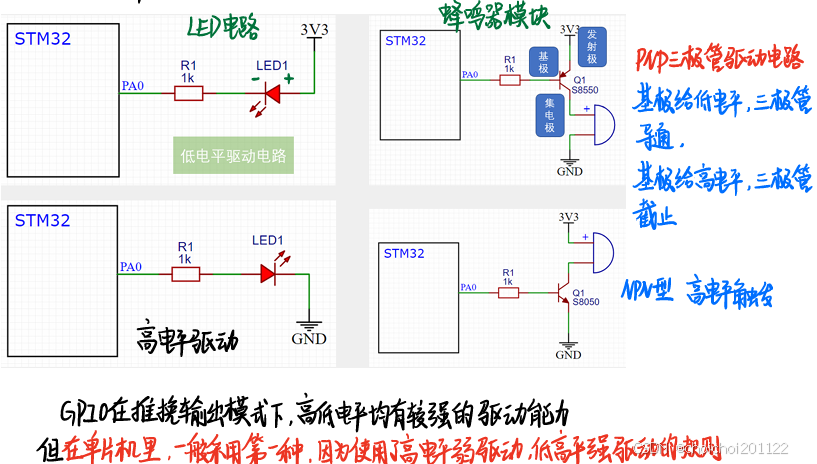

GPIO在推挽输出模式下，高低电平均有较强的驱动能力

但在单片机里，LED电路一般采用第一种低电平驱动电路，因为使用了高电平弱驱动，低电平强驱动的规则

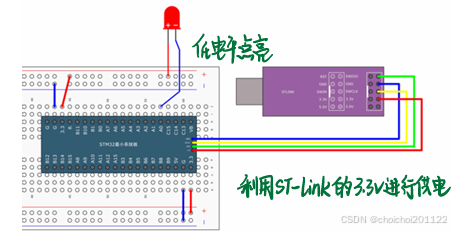

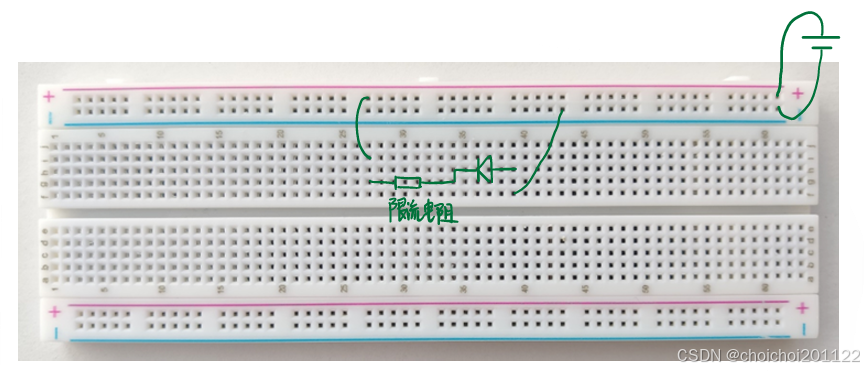

（8）面包板介绍（点亮一个LED灯）

（9）LED闪烁工程project

硬件电路图

代码

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
        RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

        GPIO_InitTypeDef GPIO_InitStruct;
        GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
        GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
        GPIO_InitStruct.GPI
