Unity UGUI 之 详解Canvas画布组件

本文仅作学习笔记与交流，不作任何商业用途

本文包括但不限于unity官方手册，唐老狮教程知识，引用会标记，如有不足还请斧正

目录

1.定位与属性

2.渲染模式( Render Mode)

2.1屏幕空间覆盖模式

基本参数

2.2屏幕空间相机模式

 基本参数

2.3 世界空间模式

---

先看看官方怎么说

 画布 - Unity 手册

你可能需要搞清楚的一个概念:

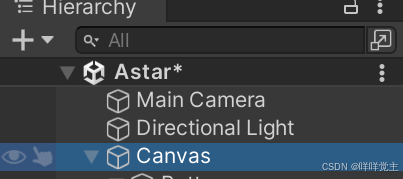

层级窗口中的Canvas只是一个游戏对象

真正赋予这个游戏对象功能的是Canvas组件

1.定位与属性

        画布组件表示进行 UI 布局和渲染的抽象空间

        所有 UI 元素都必须是附加了画布组件的游戏对象的子对象

大致预览

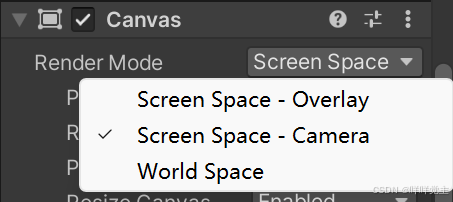

你需要切换render mode才能看到一部分其他参数

关于此组件最最重要的就是渲染模式,本文将详解下面三个功能

2.渲染模式( Render Mode)

渲染模式是指UI的呈现方式

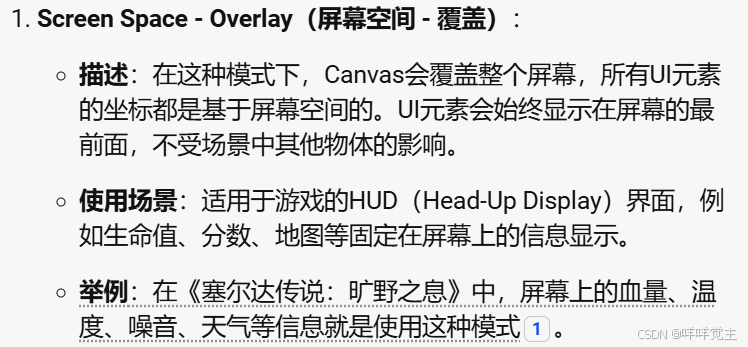

2.1屏幕空间覆盖模式

顾名思义就是UI在任何物体前

基本参数

更完美的像素：画面品质更好



渲染层级：数字越大越遮盖别人

目标显示器：分屏用的功能决定在哪一个display显示什么ui

额外着色器通道：定义额外的着色器通道的：着色器通道可以用于传递额外的数据到着色器，例如颜色、法线、切线等。这个选项可能允许你选择哪些额外的数据被传递到着色器

顶点颜色控制：控制顶点颜色是否总是被包含在渲染数据中：顶点颜色是一个可以用于各种目的的数据，例如改变物体的颜色、控制着色器效果等。这个选项可能允许你控制顶点颜色是否总是被包含在渲染数据中

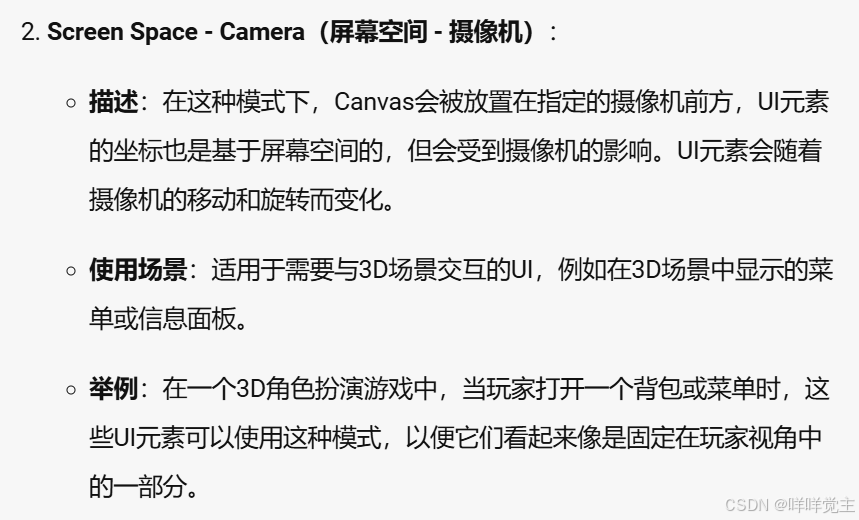

2.2屏幕空间相机模式

就是物体可以在ui前面

 基本参数

说过的我们不再赘述，其中Render Camera-渲染摄像机是用来专门渲染ui的

可以创建一个额外的专门渲染ui的摄像机拖进去,并按照如下选项设置第渲染UI摄像机

Layer = UI , Clear Flags =Depth only

这样你的gameobjcet物体和ui就不会发生莫名其妙的互相遮盖问题了：

注意我的物体和画布是卡在一起的，但是用两个摄像机分别渲染后，只看到了ui层。

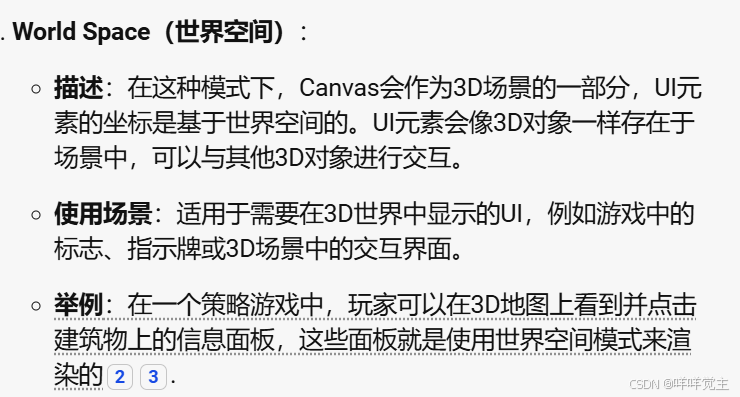

2.3 世界空间模式

就是3D模式，物体和ui可以“穿模”

        此模式将 UI 视为场景中的平面对象进行渲染。但是，与 Screen Space - Camera 模式不同，该平面不需要面对摄像机，可以根据喜好任意定向。画布的大小可以使用矩形变换来设置，但画布在屏幕上的大小将取决于摄像机的视角和距离。其他场景对象可以位于画布后面、穿透画布或位于画布前面
