超分任务中常见的上采样方式

1. 线性插值方法(Interpolation-based Upsampling)

1.1 最近邻算法 (Nearest Neighbor Interpolation)

上图是一个一维的最近邻插值的示意图，坐标轴上各点 xi-1，xi，xi+1 … 两两对半等分间隔 (红色虚线划分)，从而非边界的各坐标点都有一个等宽的邻域，并根据每个坐标点的值构成一个类似分段函数的函数约束，从而使各插值坐标点的值等同于所在邻域原坐标点的值。例如，插值点 x 坐落于 坐标点 xi 的邻域，那么其值 f(x) 就等于 f(xi)。

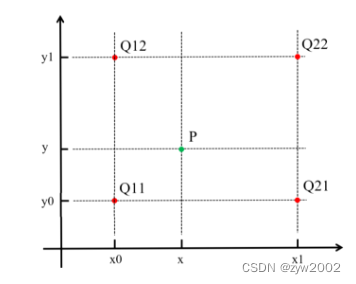

上图是一个二维最近邻插值的定量俯视示意图，(x0, y0)、(x0, y1)、(x1, y0)、(x1, y1) 都是原图像上的坐标点，灰度值分别对应为 Q11、Q12、Q21、Q22。而灰度值未知的插值点 (x, y)，根据最近邻插值方法的约束，其与坐标点 (x0, y0) 位置最接近 (即位于 (x0, y0) 的邻域内)，故插值点 (x, y) 的灰度值 P = Q11。

1.2 线性插值 (Linear Interpolation)

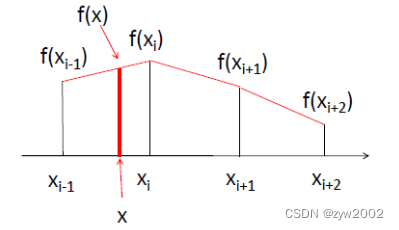

上图是一个一维的线性插值的定性示意图，坐标轴上各点 xi-1，xi，xi+1 … 的值“两两直接相连”为线段，从而构成了一条连续的约束函数。而插值坐标点例如 x，根据约束函数其值应为 f(x)。因为每两个坐标点之间的约束函数曲线是一次线性的线段，对插值结果而言是“线性” 的，所以该方法称为线性插值。

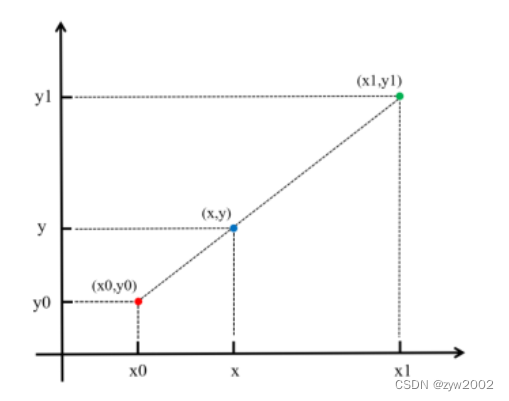

上图是一个一维线性插值的定量示意图，x0 和 x1 都是原有的坐标点，灰度值分别对应为 y0 和 y1。而灰度值未知的插值点 x，根据线性插值法约束，在 (x0, y0) 和 (x1, y1) 构成的一次函数上，其灰度值 y 即为：
$$y=y_0+\left(x-x_0\right)\frac{y_1-y_0}{x_1-x_0}=y_0+\frac{\left(x-x_0\right)y_1-\left(x-x_0\right)y_0}{x_1-x_0}$$

1.3 双线性插值算法 (Bilinear Interpolation)

由一维的线性插值很容易拓展到二维图像的双线性插值，每次需要要经过三次一阶线性插值才能获得最终结果，上图便展示了该过程的一种定性斜视示意图。其中，(x0, y0)、(x0, y1)、(x1, y0)、(x1, y1) 均为原图像上的像素坐标点，灰度值分别对应为 f(x0, y0)、f(x0, y1)、f(x1, y0)、f(x1, y1)。而灰度值未知的插值点 (x, y)，根据双线性插值法的约束，可以先由像素坐标点 (x0, y0) 和 (x0, y1) 在 y 轴向作一维线性插值得到 f(x0, y)、由像素坐标点 (x1, y0) 和 (x1, y1) 在 y 轴向作一维线性插值得到 f(x1, y)，然后再由 (x0, y) 和 (x1, y) 在 x 轴向作一维线性插值得到插值点 (x, y) 的灰度值 f(x, y)。当然，一维线性插值先作 x 轴向再作 y 轴向，得到的结果完全相同，仅为顺序先后的区别，例如：

上图是一个二维双线性插值的定量俯视示意图 (点位稍有变动但不影响)，我们换个顺序。先由像素坐标点 (x0, y0) 和 (x1, y0) 在 x 轴向作一维线性插值得到 f(x, y0)、由像素坐标点 (x0, y1) 和 (x1, y1) 在 x 轴向作一维线性插值得到 f(x, y1)：
$$\begin{array}{rl}& f\left(x,y_0\right)=\frac{x_1-x}{x_1-x_0}f\left(x_0,y_0\right)+\frac{x-x_0}{x_1-x_0}f\left(x_1,y_0\right)\\ & f\left(x,y_1\right)=\frac{x_1-x}{x_1-x_0}f\left(x_0,y_1\right)+\frac{x-x_0}{x_1-x_0}f\left(x_1,y_1\right)\end{array}$$
然后再由 (x, y0) 和 (x, y1) 在 y 轴向作一维线性插值得到插值点 (x, y) 的灰度值 f(x, y)：

$$f(x,y)=\frac{y_1-y}{y_1-y_0}f\left(x,y_0\right)+\frac{y-y_0}{y_1-y_0}f\left(x,y_1\right)$$

合并上式，得到最终的双线性插值结果：
$$f(x,y)=\frac{\left(y_1-y\right)\left(x_1-x\right)}{\left(y_1-y_0\right)\left(x_1-x_0\right)}f\left(x_0,y_0\right)+\frac{\left(y_1-y\right)\left(x-x_0\right)}{\left(y_1-y_0\right)\left(x_1-x_0\right)}f\left(x_1,y_0\right)+\frac{\left(y-y_0\right)\left(x_1-x\right)}{\left(y_1-y_0\right)\left(x_1-x_0\right)}f\left(x_0,y_1\right)+\frac{\left(y-y_0\right)\left(x-x_0\right)}{\left(y_1-y_0\right)\left(x_1-x_0\right)}f\left(x_1,y_1\right)$$

1.4 双三次插值算法(Bicubic Interpolation)

又称 立方卷积插值 / 双立方插值，在数值分析中，双三次插值是二维空间中最常用的插值方法。在这种方法中，插值点 (x, y) 的像素灰度值 f(x, y) 通过矩形网格中 最近的十六个采样点的加权平均 得到，而 各采样点的权重由该点到待求插值点的距离确定，此距离包括 水平和竖直 两个方向上的距离。相比之下，双线性插值则由周围的四个采样点加权得到。

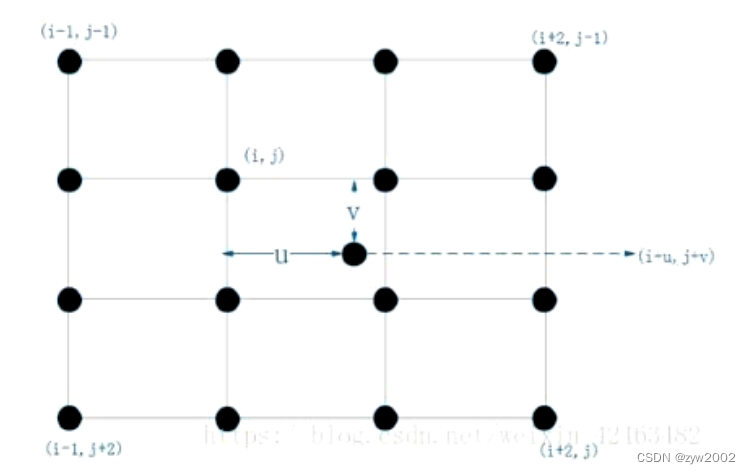

上图是一个二维图像的双三次插值俯视示意图。设待求插值点坐标为 (i+u, j+v)，已知其周围的 16 个像素坐标点 (网格) 的灰度值，还需要计算 16 个点各自的权重。以像素坐标点 (i, j) 为例，因为该点在 y 轴和 x 轴方向上与待求插值点 (i+u, j+v) 的距离分别为 u 和 v，所以的权重为 w(u) × w(v)，其中 w(·) 是插值权重核 (可以理解为定义的权重函数)。同理可得其余 15 个像素坐标点各自的权重。那么，待求插值点 (i+u, j+v) 的灰度值 f(i+u, j+v) 将通过如下计算得到：
$$f(i+u,j+v)=A\times B\times C$$
其中各项由向量或矩阵表示为：
$$\begin{array}{c}\mathrm{A}=\left[\begin{array}{llll}w(1+u)& w(u)& w(1-u)& w(2-u)\end{array}\right]\\ \mathrm{B}=\left[\begin{array}{llll}f(i-1,j-1)& f(i-1,j+0)& f(i-1,j+1)& f(i-1,j+2)\\ f(i+0,j-1)& f(i+0,j+0)& f(i+0,j+1)& f(i+0,j+2)\\ f(i+1,j-1)& f(i+1,j+0)& f(i+1,j+1)& f(i+1,j+2)\\ f(i+2,j-1)& f(i+2,j+0)& f(i+2,j+1)& f(i+2,j+2)\end{array}\right]\\ \mathrm{C}={\left[\begin{array}{llll}w(1+v)& w(v)& w(1-v)& w(2-v)\end{array}\right]}^T\end{array}$$
插值权重核 w(·) 为BiCubic函数：
$$w(x)=\{\begin{array}{cc}1-2|x{|}^2+|x{|}^3& ,|x|<1\\ 4-8|x|+5|x{|}^2-|x{|}^3,& 1\le |x|<2\\ 0& |x|\ge 2\end{array}$$

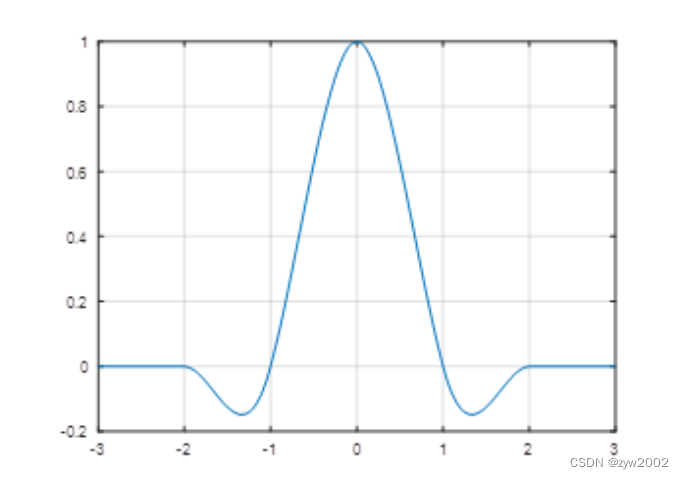

其函数图像如下所示：

2. 深度学习 (Learning-based Upsampling)

2.1 反卷积/转置卷积 (Deconvolution/Transposed Convolution)

详见：深度学习中的卷积操作
如下图中的蓝色表示输入，绿色表示卷积核和卷积的输出。

以2× SR和3 × 3 kernel为例，首先将输入扩展到原大小的2倍，并将增加的像素值设为0(图b)。然后使用3 × 3大小的内核卷积，stride 1和padding 1(图4c)。这样，输入被上采样2倍，在这种情况下，接收域最多是2 × 2。
由于转置卷积在保持与普通卷积兼容的连通性模式的同时，以端到端方式放大了图像大小，因此在SR模型中被广泛用作上采样层。
然而，这一层很容易造成每个轴上的“Unevean Overleap”，即棋盘格效应。

2.2 反池化(Unpooling)

反池化是池化的逆操作，一般来说有三种反池化的方法

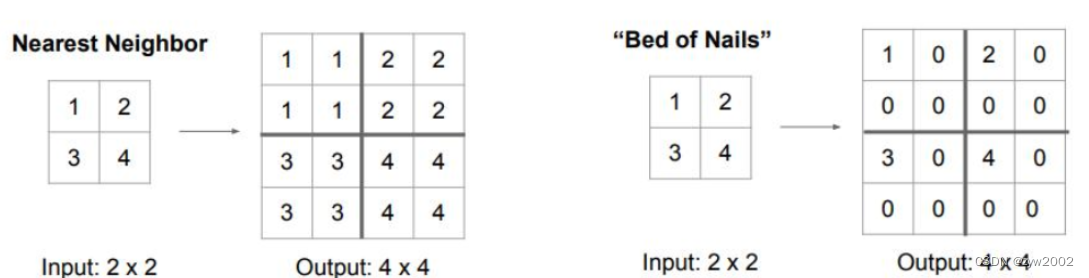

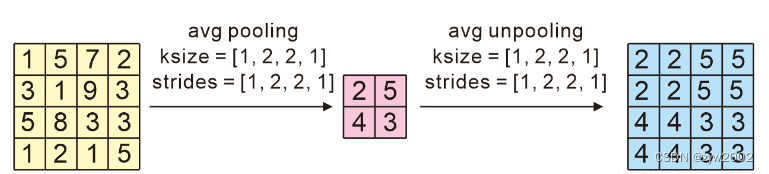

• Nearest Neighbor，就是把相同的数据复制４个达到扩大四倍的效果。这个方法也叫做反平均池化。


• Bed of Nails
  把数据放在在对应位置的左上角，然后其余的地方补0

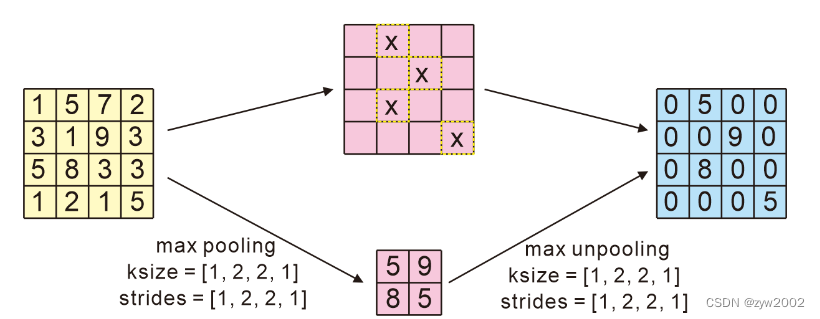

• MaxUnpooling
  要求在池化过程中记录最大激活值的坐标位置，然后还原原来的大小，在反池化时，只要把池化过程中最大激活值所在位置坐标激活，其他的值设置为 0。当然，这个过程只是一种近似。因为在池化过程中，除了最大值的位置，其他的值也是不全为 0 的。


2.3 亚像素卷积（PixelShuffle）

ESPCN第一次提出PixelShuffle算法，详见：超分算法ESPCN：《Real-Time Single Image and Video Super-Resolution Using an Efficient Sub-Pixel》

亚像素层是另一个端到端可学习上采样层，通过卷积生成多个通道，然后对其进行整形，进行上采样，如下图。在这一层中，首先应用卷积产生$s^2$倍通道的输出，其中s为比例因子(图b)。假设输入大小为$h\times w\times c$，那么输出大小将为$h\times w\times s^{2}c$。再进行整形操作，即pixel shuffle，生成大小为$sh\times sw\times c$的输出(图c)。在这种情况下，接收域可达3 × 3。由于采用端到端上采样的方式，该层也被SR模型广泛使用。

优点： 与转置卷积层相比，亚像素层有更大的接收域，提供更多的上下文信息，有助于生成更真实的细节。
缺点：但是，由于接收域分布不均匀，块状区域实际上共享同一接收域，可能会导致不同块边界附近出现伪影。另一方面，在块状区域中独立预测相邻像素可能会导致输出不平滑。
改进：Gao等提出了《Pixel Transposed Convolutional Networks》，用相互依赖的顺序预测代替了独立预测，得到了更平滑、更一致的结果。

2.4 Meta Upscale Module

以往的方法都需要预先定义尺度因子，即针对不同的因子训练不同的上采样模块，效率低，不符合实际需要。因此《Meta-SR:AMagnification-ArbitraryNetworkforSuper-Resolution》 提出了meta upscale模块(如下图所示)
该模块首先基于元学习求解任意缩放因子的SR。具体来说，对于HR图像上的每个目标位置，该模块将其投影到LR feature maps上的一个小patch上(即$k\times k\times c_{in}$)，根据投影偏移量和稠密层缩放因子预测卷积权值(即$k\times k\times c_{in}\times c_{out}$)，并进行卷积。通过这种方式，Meta Upscale model 可以通过单个模型连续放大任意的比例。由于训练数据量大(同时训练多个factor)，该模块在固定factor上可以表现出相当甚至更好的性能。虽然该模块在推理时需要预测权值，但上采样模块的执行时间仅占特征提取时间的1%左右[95]。
但是，该方法基于多个与图像内容无关的值预测了每个目标像素的卷积权值，因此在放大倍数较大时，预测结果可能不稳定，效率较低

3. 在SR中的应用

超分任务中上采样的几种方法：

1. 双三次插值作为基础，使用卷积层进行微调修正。DCSCN
2. 反卷积层，使用pangding的方式扩大图像。SRDenseNet
3. 使用步长为$\frac{1}{r}$ 的反卷积，放大图像。FSRCNN
4. 亚像素卷积，不需要额外计算量的隐式卷积层，通过重排来构建输出。ESPCN

4. 参考

【1】【图像处理】详解 最近邻插值、线性插值、双线性插值、双三次插值
【2】关于上采样方法总结（插值和深度学习）
【3】《Deep Learning for Image Super-resolution: A Survey》
