在线电商平台系统的“4+1”视图模型应用

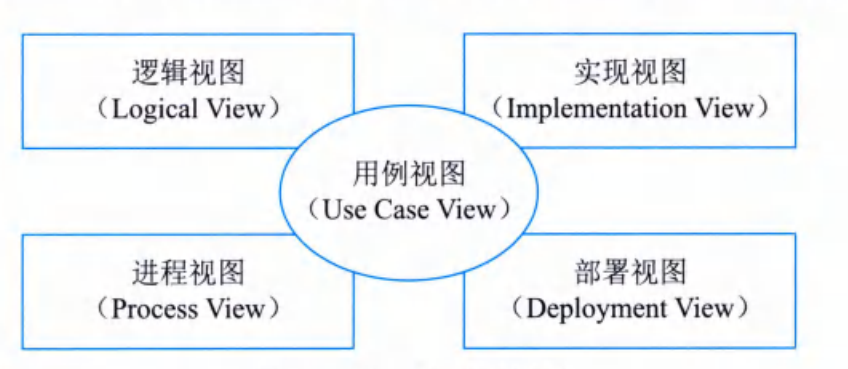

案例：在线电商平台系统的“4+1”视图模型应用
1. 场景描述
假设我们需要设计一个在线电商平台（如淘宝、京东），支持用户浏览商品、下单、支付、订单管理等功能，同时需满足高并发、可扩展性和安全性要求。以下是“4+1”视图在该系统设计中的具体应用。

2. “4+1”视图的详细应用
（1）逻辑视图（用户关心的功能）
核心内容：描述系统的功能模块和静态结构（如类、组件、关系）。

案例应用：

功能模块：用户模块（登录/注册）、商品模块（搜索/展示）、订单模块（创建/支付）、库存模块。

类图示例：

User类（属性：用户名、密码；方法：登录、注销）。

Order类（属性：订单ID、状态；方法：支付、取消）。

用户视角：最终用户通过逻辑视图理解系统能提供的功能（如“如何下单”）。

（2）开发视图（程序员关心的实现）
核心内容：代码组织、模块划分、编译依赖等。

案例应用：

代码结构：

微服务架构：user-service、product-service、order-service、payment-service。

技术栈：Spring Boot（Java）、MySQL、Redis。

依赖管理：

order-service依赖payment-service的API接口。
