116-基于5VLX110T FPGA FMC接口功能验证6U CPCI平台

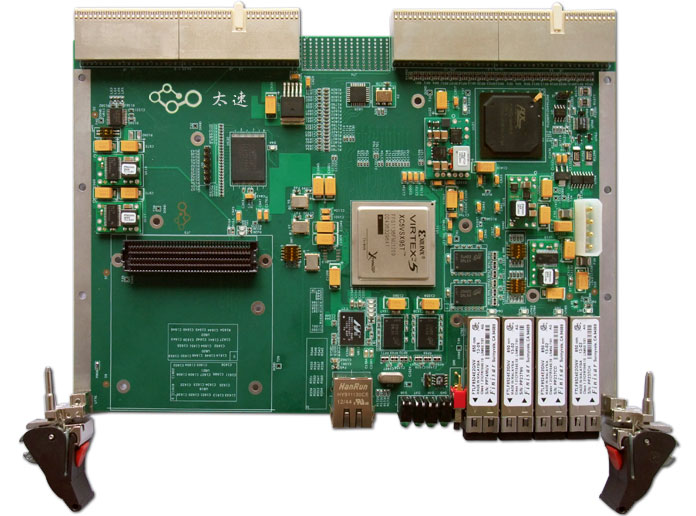

一、板卡概述

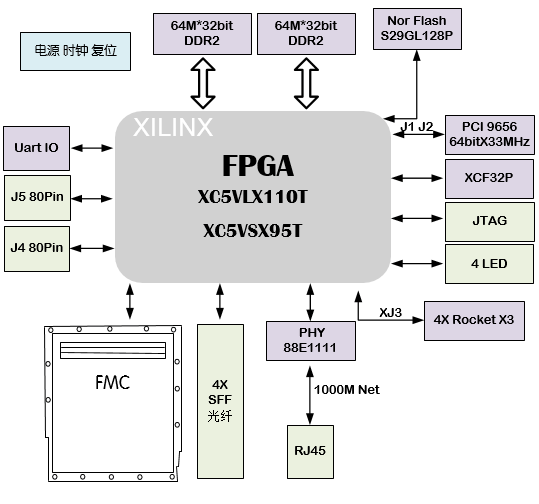

　　本板卡是Xilinx公司芯片V5系列芯片设计信号处理板卡。由一片Xilinx公司的XC5VLX110T-1FF1136 / XC5VSX95T-1FF1136 / XC5VFX70T-1FF1136芯片组成。FPGA接1片DDR2内存条 2GB，32MB Nor flash存储器，用于存储程序。外扩 SATA、PCI、PCI express、千兆网络接口、SFP接口，自定义总线支持最大到266个IO。该板卡是理想的中低端接口验证平台，并可快速搭建CPCI架构产品。板卡设计芯片可支持 工业级。

二、板卡性能介绍
　　(1)FPGA指标
　　该板卡可以采用XC5VLX110T-1FF1136/XC5VSX95T-1FF1136/XC5VFX70T-1FF1136三种芯片。XC5VSX95T-1FF1136具有逻辑模块160 x 46 最大RAM模块1,520Kb，DSP48E  640个，CMT时钟管理6个，RocketIO GTP 16个，总IObank 20个，最大使用IO数680个。

　　(2)接口指标
　　　　a) FPGA
