基于6U VPX的V7 FPGA+C6678 DSP实时信号处理板卡

于 2024-05-24 15:54:24 发布
阅读量640 收藏 8
点赞数 4
CC 4.0 BY-SA版权
文章标签： fpga开发 信号处理
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/zhengzhiyi312/article/details/139176980

  1、简介

VPX6100是一款基于6U VPX架构的高性能实时信号处理平台，该平台采用2片TI的KeyStone系列多核DSP TMS320C6678作为主处理单元，采用1片Xilinx的Virtex-7系列FPGA XC7VX690T作为协处理单元，具有2个FMC子卡接口，各个处理节点之间通过高速串行总线进行互联。

2、功能框图

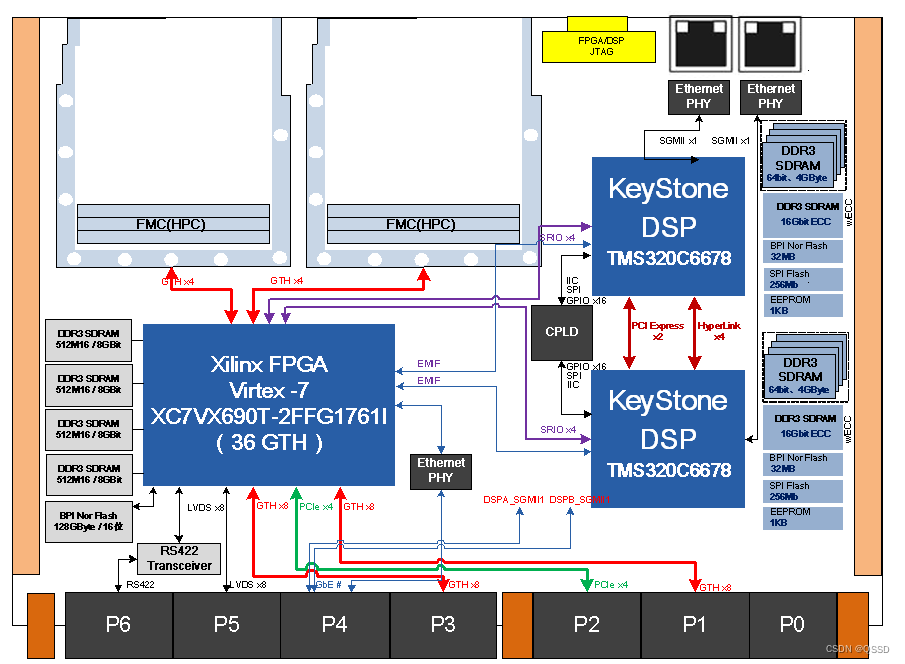

3、技术指标

性能指标：

  •  标准6U VPX规格，符合VITA46规范；
  • 2个多核DSP处理节点、1个Virtex-7 FPGA处理节点；
  • 对外多路GPIO及RS422；

处理性能：

  •  DSP定点运算：40GMAC/Core*16=640GMAC；</
