用组合机床加工铸造模具

用组合机床加工铸造模具
在铸造造纸机水箱时，为了得到大体积的中空圆柱体水箱，我们用4段长1m外径50cm厚度3cm的304不锈钢圆环铆接而成。铆接时，我们在每个圆环和圆环的接头处套上长10cm外径56cm厚度2cm的304不锈钢圆环，在外径56cm的圆环和外径50cm的圆环之间，我们套上外径52cm厚度1cm的橡胶圆环，然后用组合式钻床，压铆床，一边钻孔一边铆接。并且最后形成的不锈钢圆环的长度是4米。然后在这个圆环的两端分别焊上两个中空的底面外径为50cm高度为20cm厚度为3cm的圆锥体。这样我们就得到一个大体积的中空的圆柱体水箱。

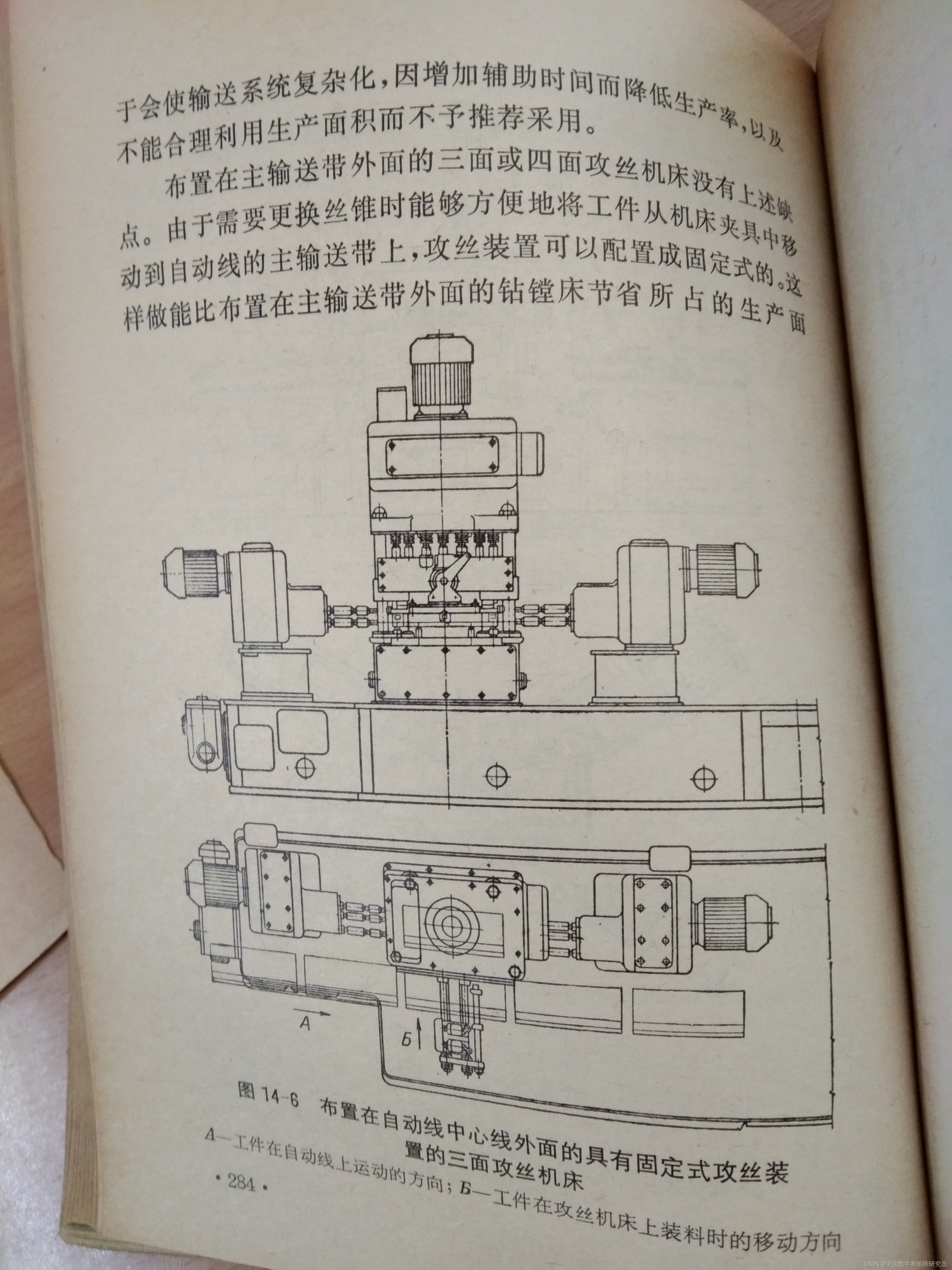

组合式钻床，压铆床的结构和三面攻丝机床的结构类似，注意，组合式钻床，压铆床属于组合式机床，组合式钻床，压铆床前后侧三面由联轴器连接到一起，当右面压铆床运转时，左面压铆床也同时以相同的速度运转，侧面钻床也同时以相同的速度运转，左右侧三面的给进速度一样，钻头，铆具也相同。组合机床的资料下载地址是：链接:

https://pan.baidu.com/s/175u2Od1-vmOfUanOD1pRbg

;
提取码:7pfj

链接:https://pan.baidu.com/s/1Mq_rZk-ihGYXdYGLIrxwGg ;
提取码:89zd

https://share.weiyun.com/zDZUSS5s

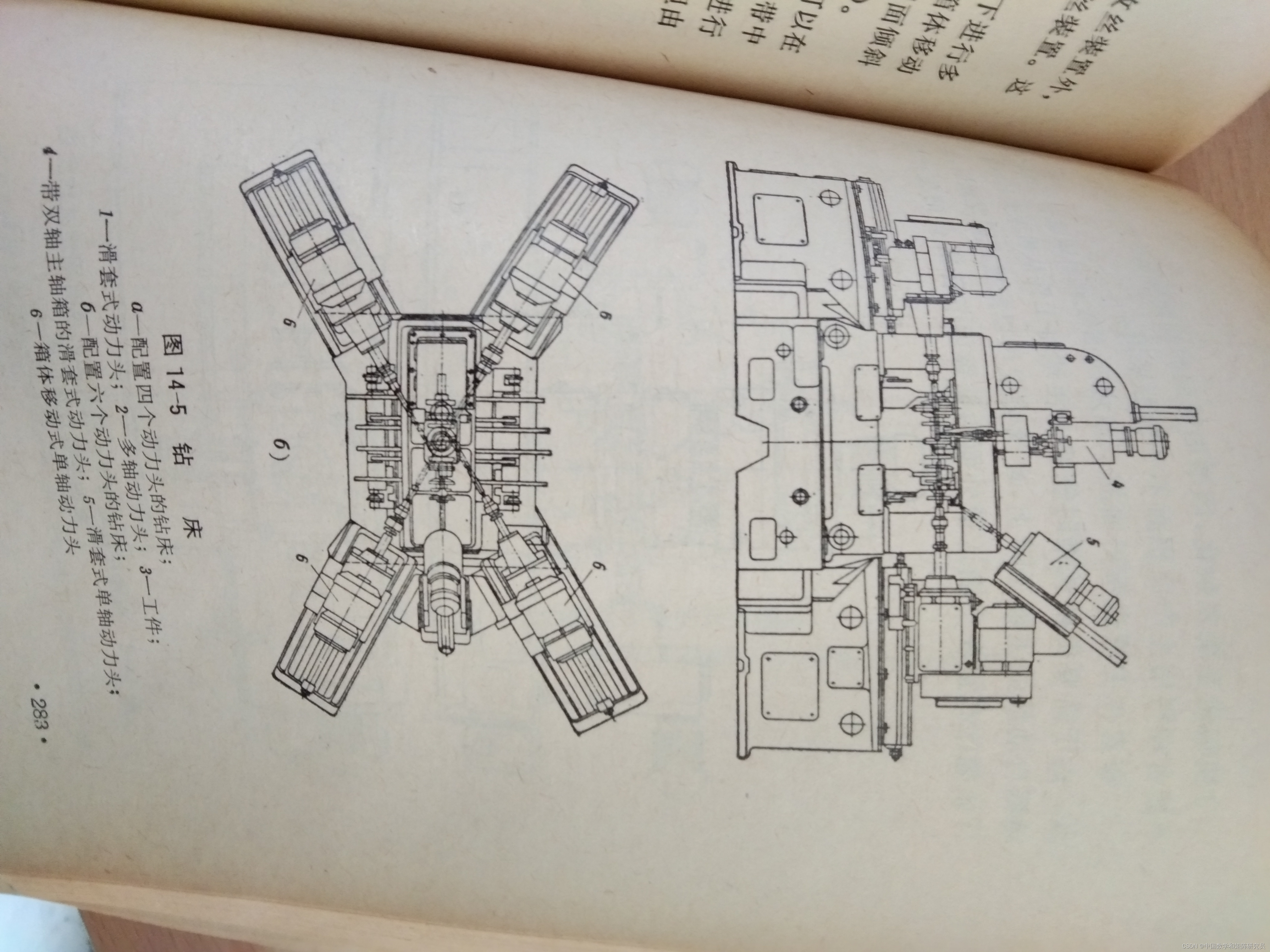

结构如下图所示：

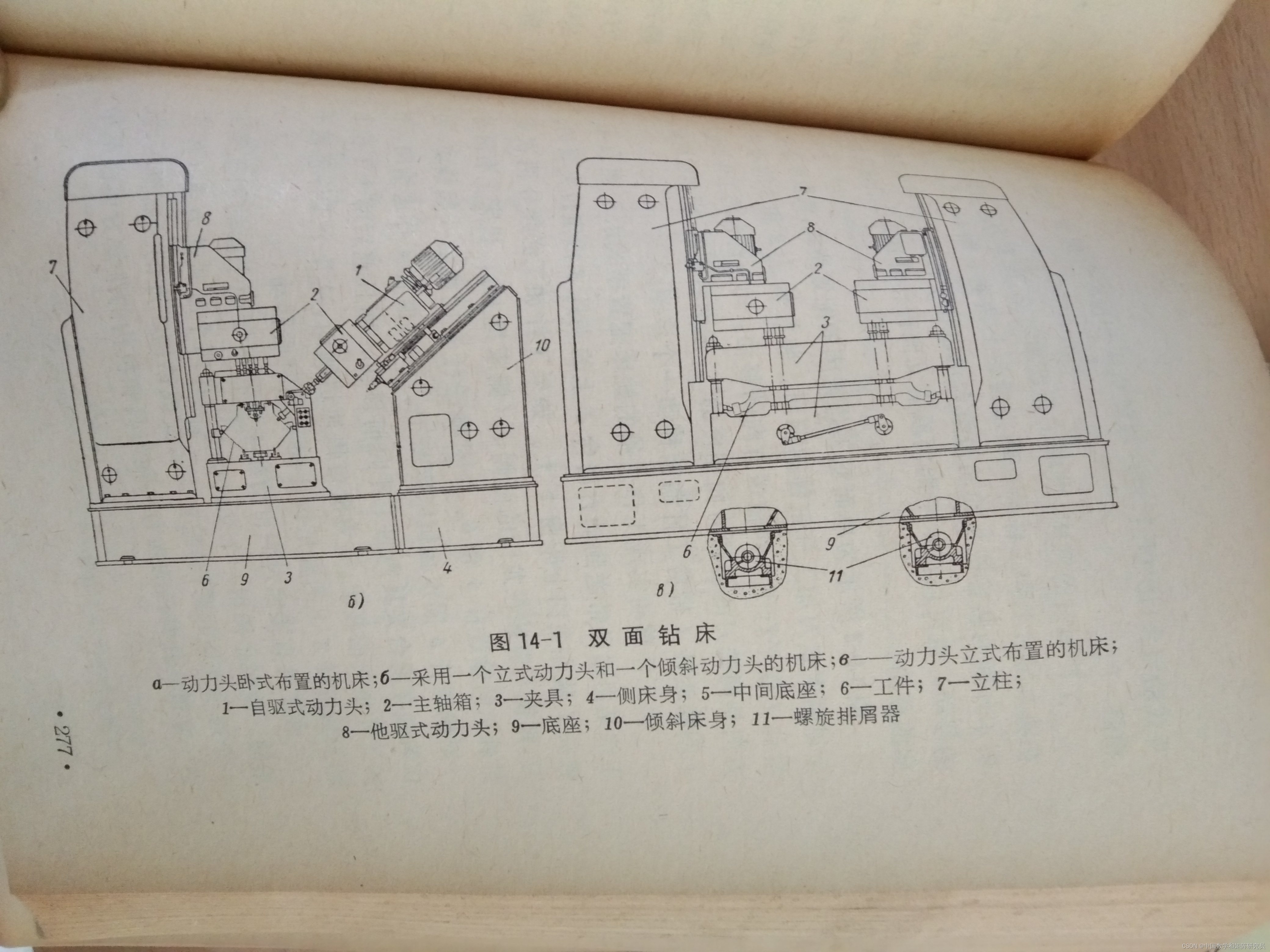

为了制作上面的圆环和圆锥，我们可以采用铸造的方法。首先制作圆环体木模具，我们用双面钻床将直径1.2m的长度60cm的松木从两端同时转孔，最终转出一个通孔，双面转床属于组合机床。它的结构如下图所示。

这个通孔位于松木圆形直径40cm处。然后我们把锯条穿过这个通孔，再把锯条安装在双面锯床上面，操作双面锯床将这个松木内部切割出一个直径为40cm的圆柱体，再将这个圆柱体掏出，这时松木内部就形成一个中空直径为40cm的圆柱体。也可以使用双面铣床，将这个松木内部铣出一个直径为40cm的空洞来。
双面铣床的结构如下图所示：

然后再用双面镗床将松木内部直径40cm的孔扩孔为直径44cm，在用双面车床将松木的外径车为50cm。这样松木圆环的直径就是3cm。

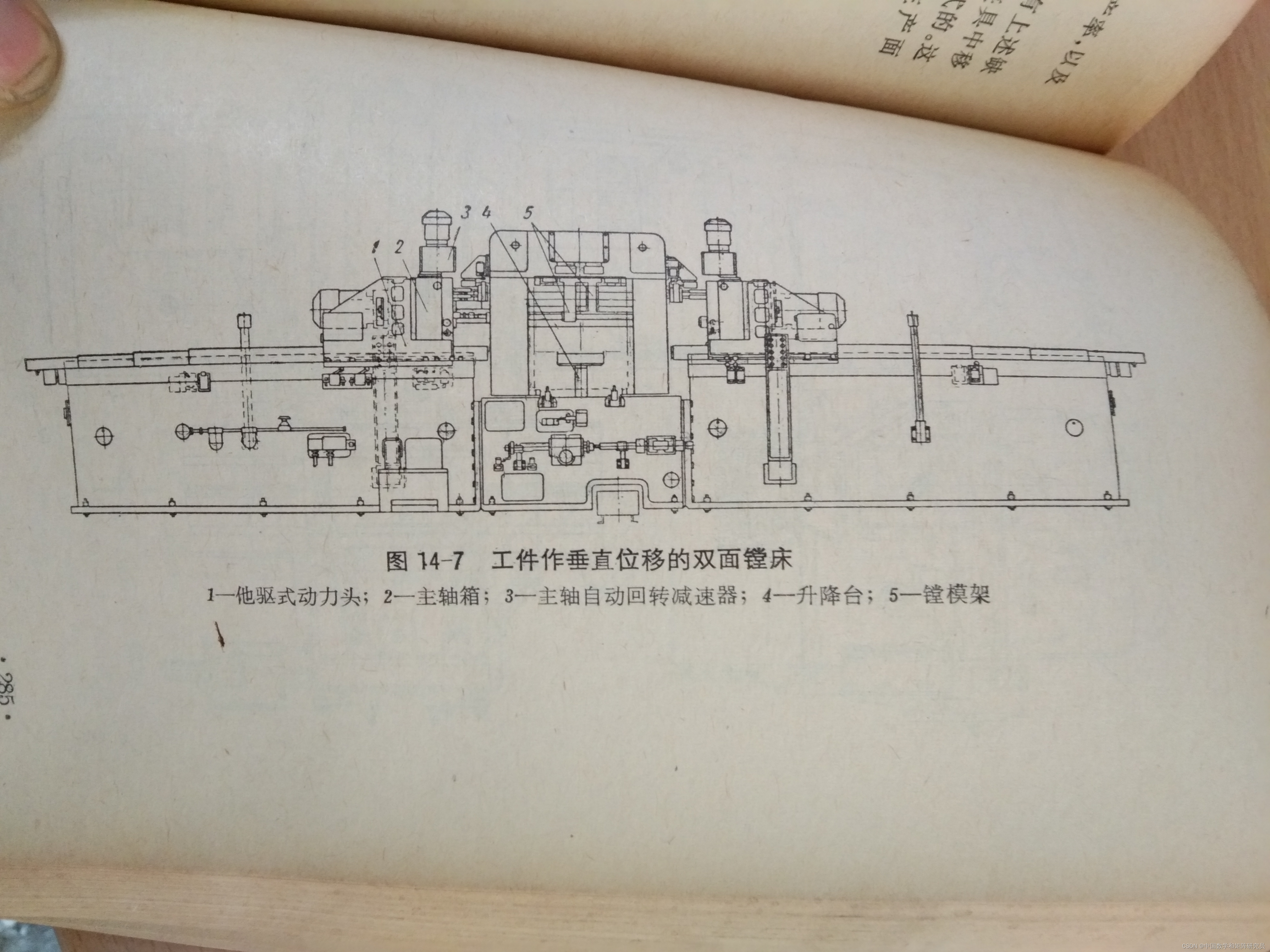

双面镗床的结构如下图所示：

注意，上面的双面钻床，双面镗床，双面车床都属于组合式机床，双面钻床前后两面由联轴器连接到一起，当右面钻床运转时，左面钻床也同时以相同的速度运转，左右两面的给进速度一样，刀具也相同。双面镗床前后两面由联轴器连接到一起，当右面镗床运转时，左面镗床也同时以相同的速度运转，左右两面的给进速度一样，刀具也相同。双面车床前后两面由联轴器连接到一起，当右面车床运转时，左面车床也同时以相同的速度运转，左右两面的给进速度一样，刀具也相同。
最后我们得到一个长50cm直径1m厚度4mm的松木圆环。再将这个松木圆环外面刷上清漆，使表面光滑。再把这个松木圆环放到石英砂，纤维素，酒精和改性玻璃胶混合而成的沙箱里面。沙箱把中空的圆柱体松木掩埋到25cm，圆柱体内部也埋有石英砂。最后将中空的圆柱体松木从沙箱中取出，这时就在这个沙箱里面形成了一个圆柱体松木的印记。再在沙箱上面和圆环印记相连同铁管掏出一个孔，这个孔贴水可以从圆环印记里流出，这个孔就是浇口。这个沙箱就是上模沙箱。
沙箱把中空的圆柱体松木的另外一半掩埋到25cm，圆柱体内部也埋有石英砂。最后将中空的圆柱体松木从沙箱中取出，这时就在这个沙箱里面形成了一个圆柱体松木的印记。再在沙箱上面和圆环印记相连同铁管掏出一个孔，这个孔贴水可以从圆环印记里流出，这个孔就是冒口。这个沙箱就是下模沙箱。
改性玻璃胶，纤维素，酒精和石英砂的质量比例是1：2.3：33：56。再给上下模沙箱里面同上二氧化碳气体，使沙子固化。再在上下模沙箱内部的刷上有机涂料，聚氨酯，有机硅，环氧树脂，二甲苯，苯混合而成的涂料，它们的质量比是10:8:8：5:3:2，然后在点燃这些涂料，燃烧使沙箱内部的沙子玻璃化，固话，有利于模具的形成。把上下模沙箱合到一起。最后用电炉加热铁料，使铁料融化，并浇入到上模具的浇口中，直到铁水从下模具的冒口流出，停止浇注。在冒口处要加入冒口保温发热剂，防止沙眼，气泡产生。
最后，等到沙箱冷却，用电锤打烂沙箱，取出里面的铁制圆环，把这个铁制圆环放入到抛丸机中，用抛丸机让圆环的沙子去除干净。再在电阻楼里面加热到800摄氏度，再取出放到室温20摄氏度左右空气里面冷却，这个过程叫空气淬火。这样就完成一个铁制圆环的制作。如果发现铁制圆环的表面有不平的凹痕，或凸出部，就要用原子灰汽车腻子磨平，然后用手电钻打磨，保持圆环表面光滑。最后用水性油漆把圆环的表面刷上漆防锈。
还可以用不锈钢替代上面的松木，直接用组合机床加工出一个不锈钢圆环。就是把上面的松木模具变成不锈钢圆环。
制作中空圆锥体时，要用双面车床的右面车床将高度40cm外径60cm的松木的外表面车成锥度为30度的圆锥体，同时用双面车床的左面车床将高度40cm外径60cm的松木的内表面车成锥度为30度的圆锥体，保持两个车床的速度，给进量，中心线在一起。这样就制成了一个圆锥体木模具。同时可以用304不锈钢替换松木，直接加工成一个中空的圆锥体。
还可以使用锯床将一个圆柱体选装的锯成圆锥体，就是锯床的锯齿一边沿圆柱体的底面圆旋转，锯齿的另外一边向下锯，直到锯到圆锥体的顶点位置，保持不动，这样随着锯齿另外一边沿圆柱体底面圆的旋转，在圆锥体顶点的锯齿端沿圆锥体顶点旋转，就把圆柱体旋转的锯成圆锥体。同样，还可以用深孔钻床把圆锥体底面中心和圆锥顶点打一个通孔，锯床的锯齿的一端从圆锥体顶点穿过，把锯齿的另外一端沿圆锥体里面底面圆旋转一圈掏空，形成一个和外面一样的中空圆锥体。
