具有导向套的深孔镗钻床

具有导向套的深孔镗钻床
常规钻床是利用钻头的高速旋转，并缓慢向前给进来给前面固定的刚性工件打孔的。现在介绍一种利用导向套稳定钻头，并使钻头可以向前伸长2000mm，并可以打孔10mm的深孔镗钻床。钻头可以采用一般长100mm直径10mm的钻头后面焊接长度3000mm直径10mm的不锈钢圆杆。或者用车床车出长度为2000mm直径10mm的钻头。当钻头向前移动时，钻头后面套着一个内径是10mm外径是15mm长度是1000mm的耐磨橡胶套，橡胶套被3个导向套固定在机床床身上。3个导向套厚度分别由前到后增加。这是因为钻头在伸长后钻动时会发生摆动，导向套通过套在钻头外面的耐磨橡胶套将钻头固定起来，防止它摆动。越往后面振动越大，所以导向套越厚。导向套中间都是直径为15mm的圆环法兰，外径15mm的耐磨橡胶固定套安装在圆环法兰上面。

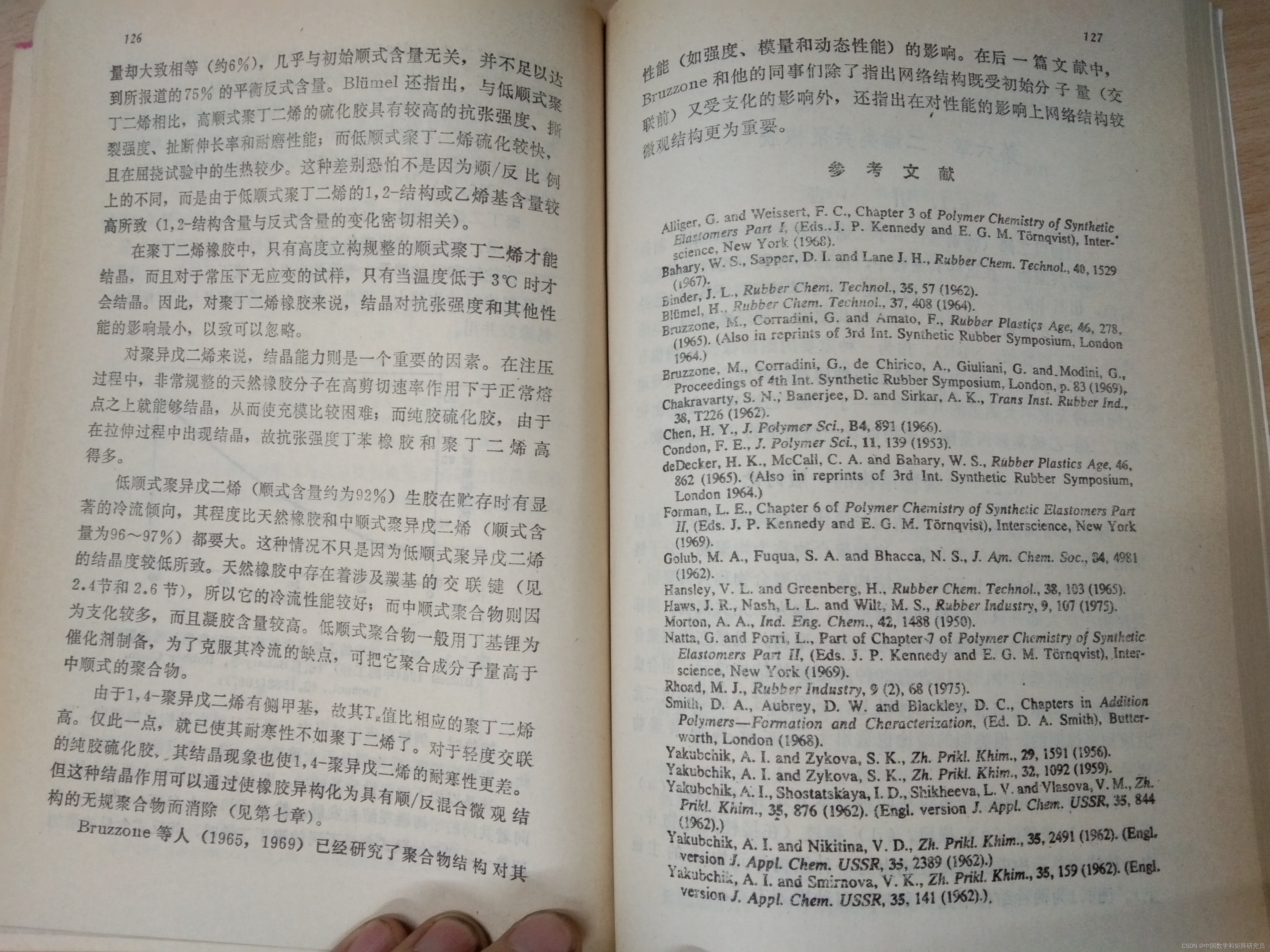

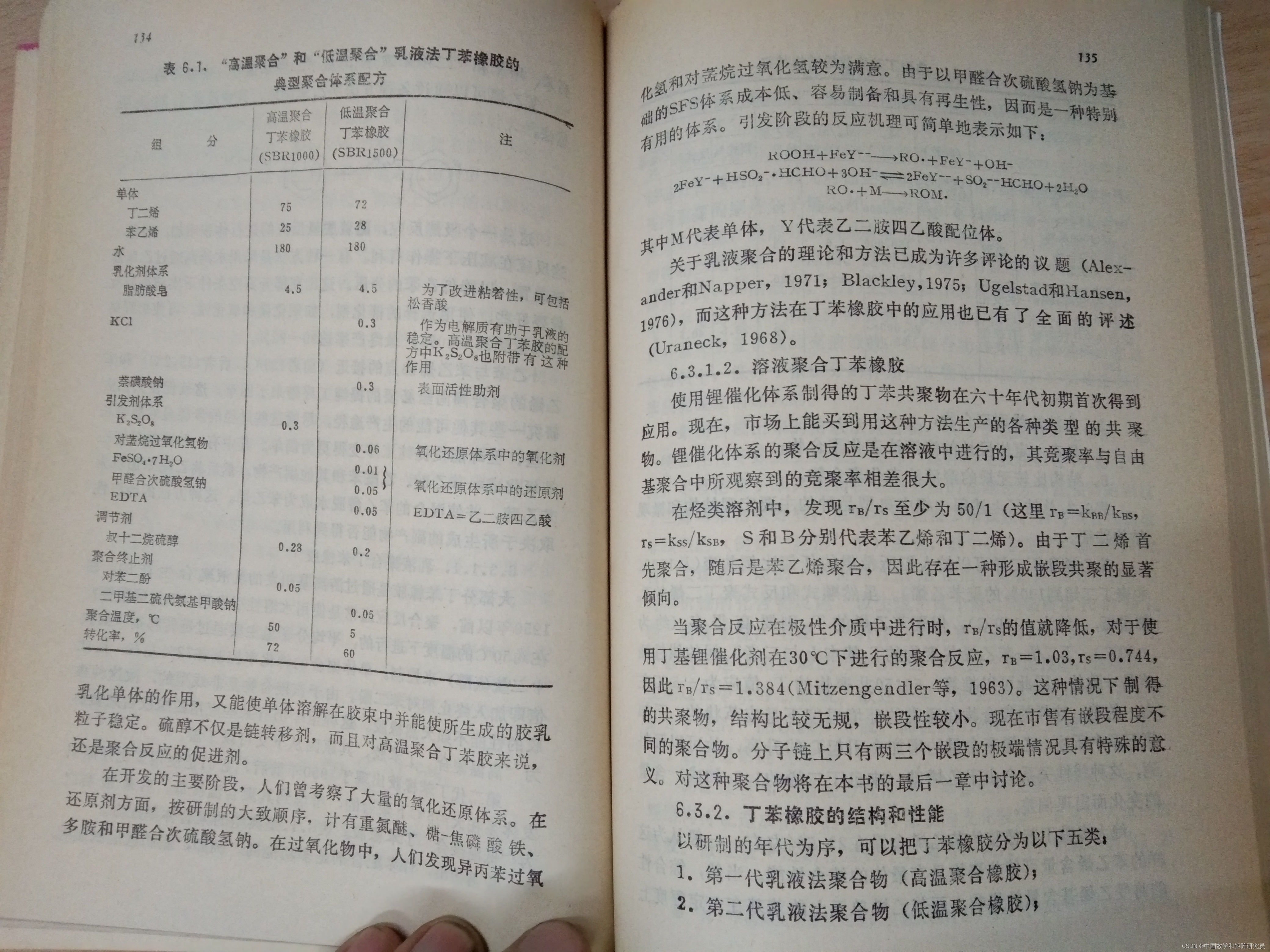

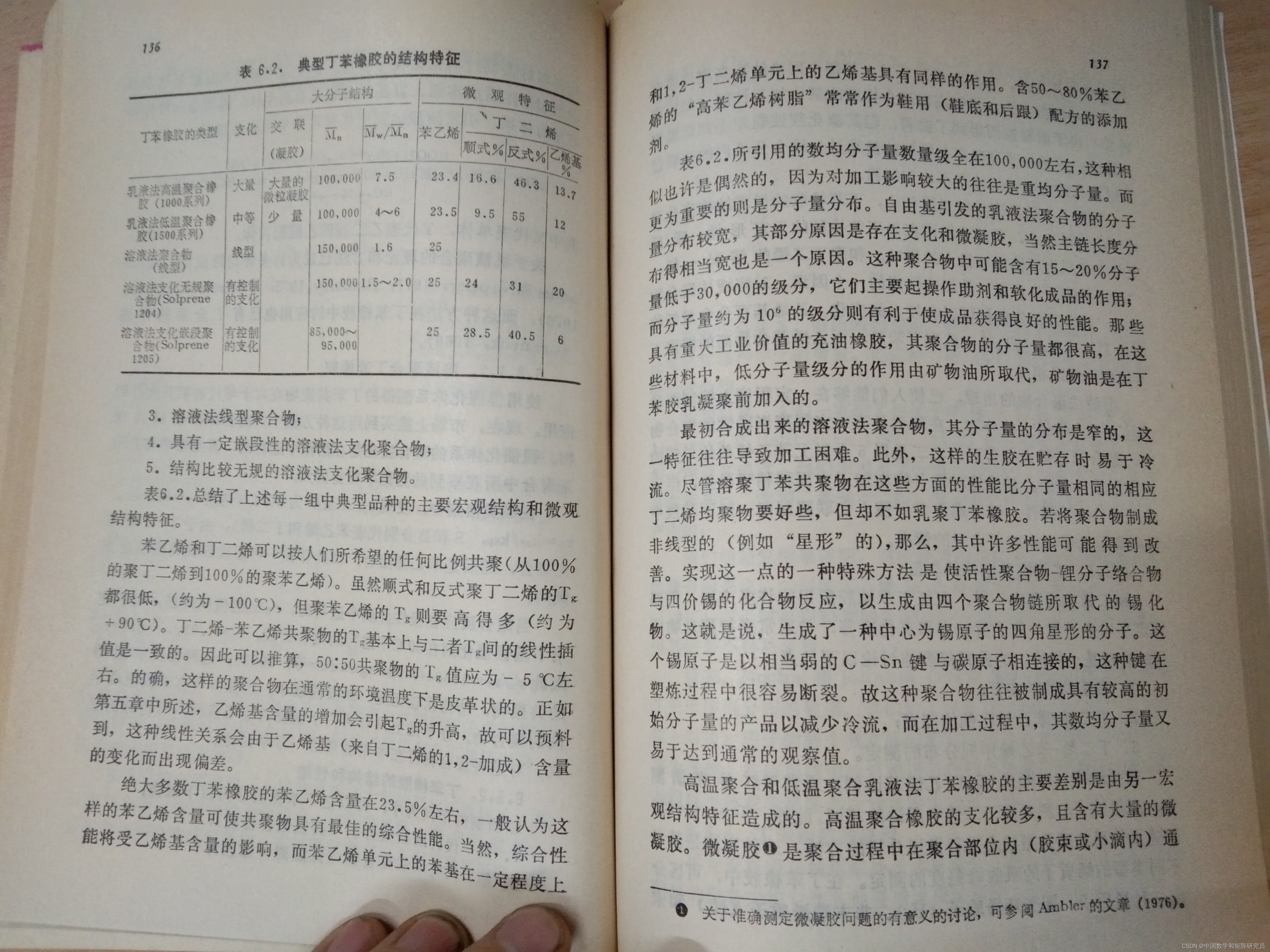

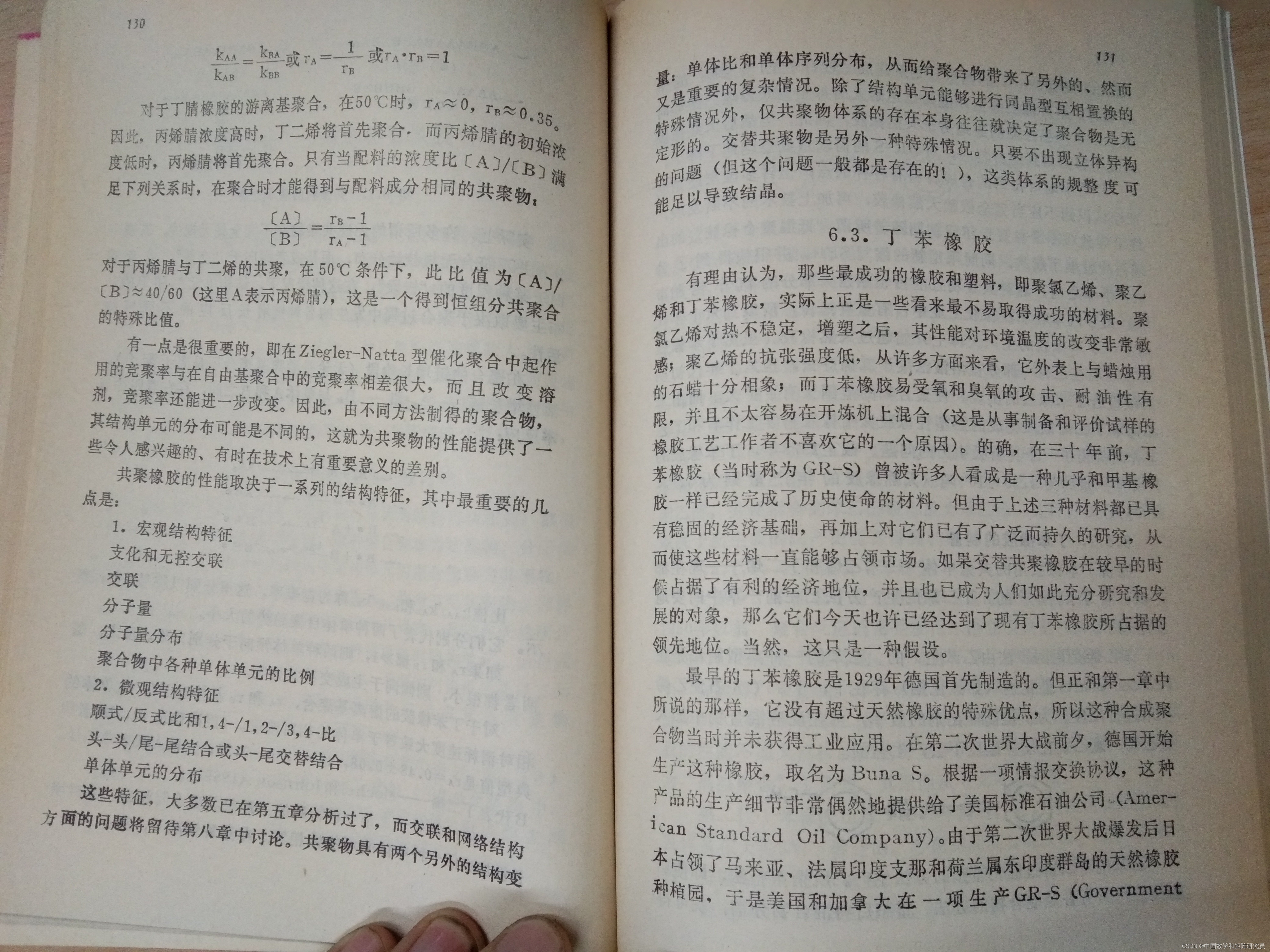

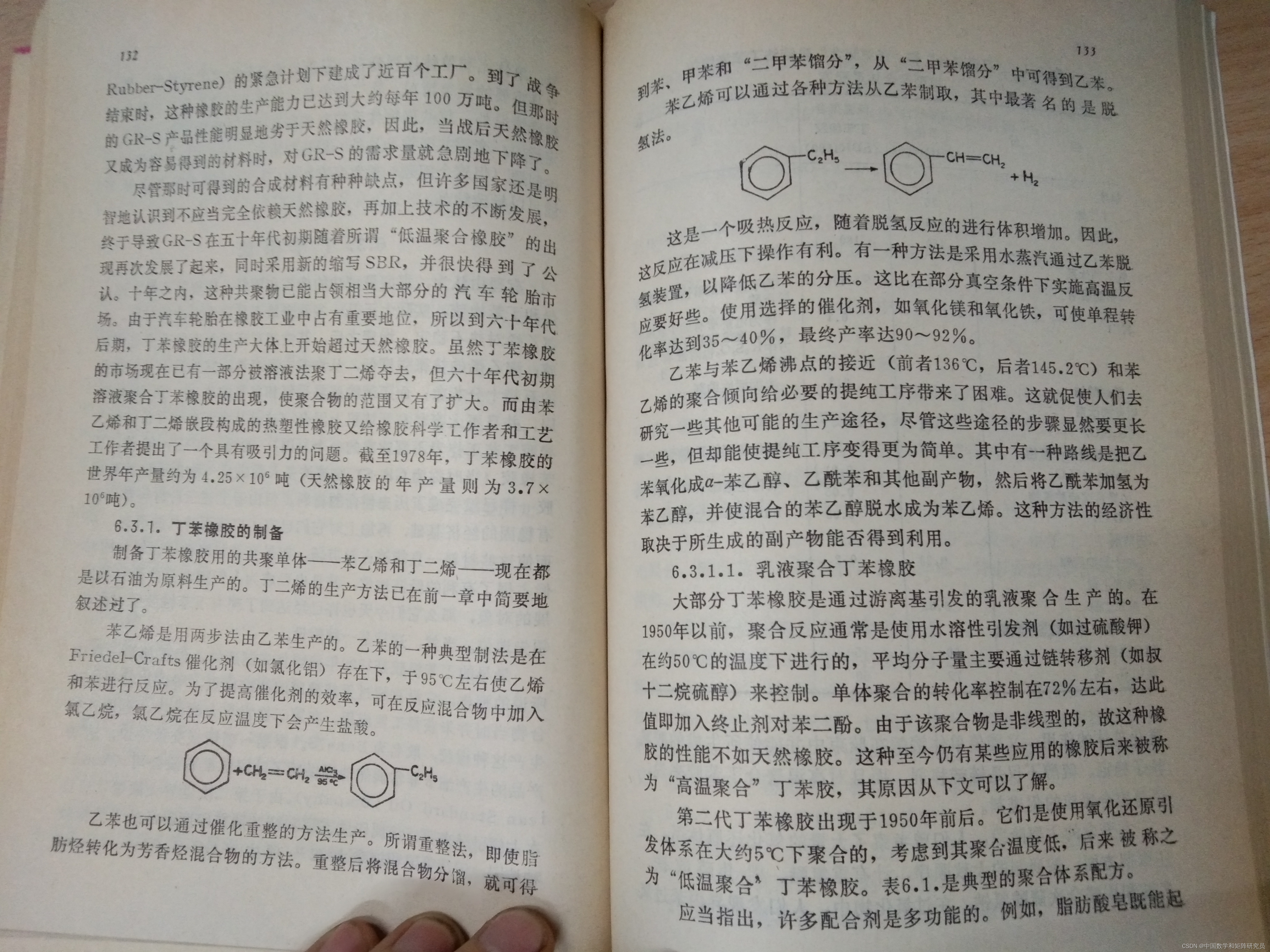

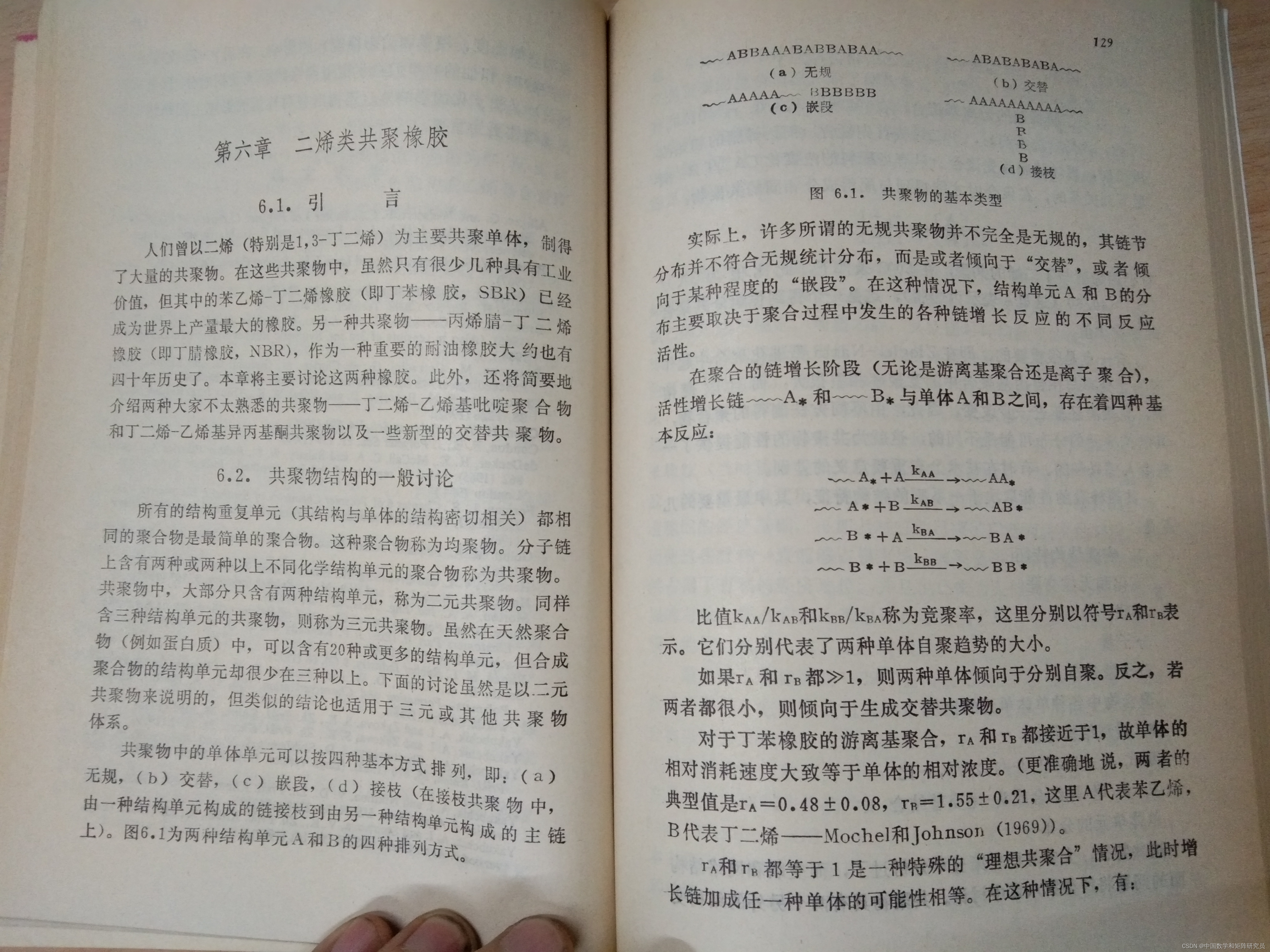

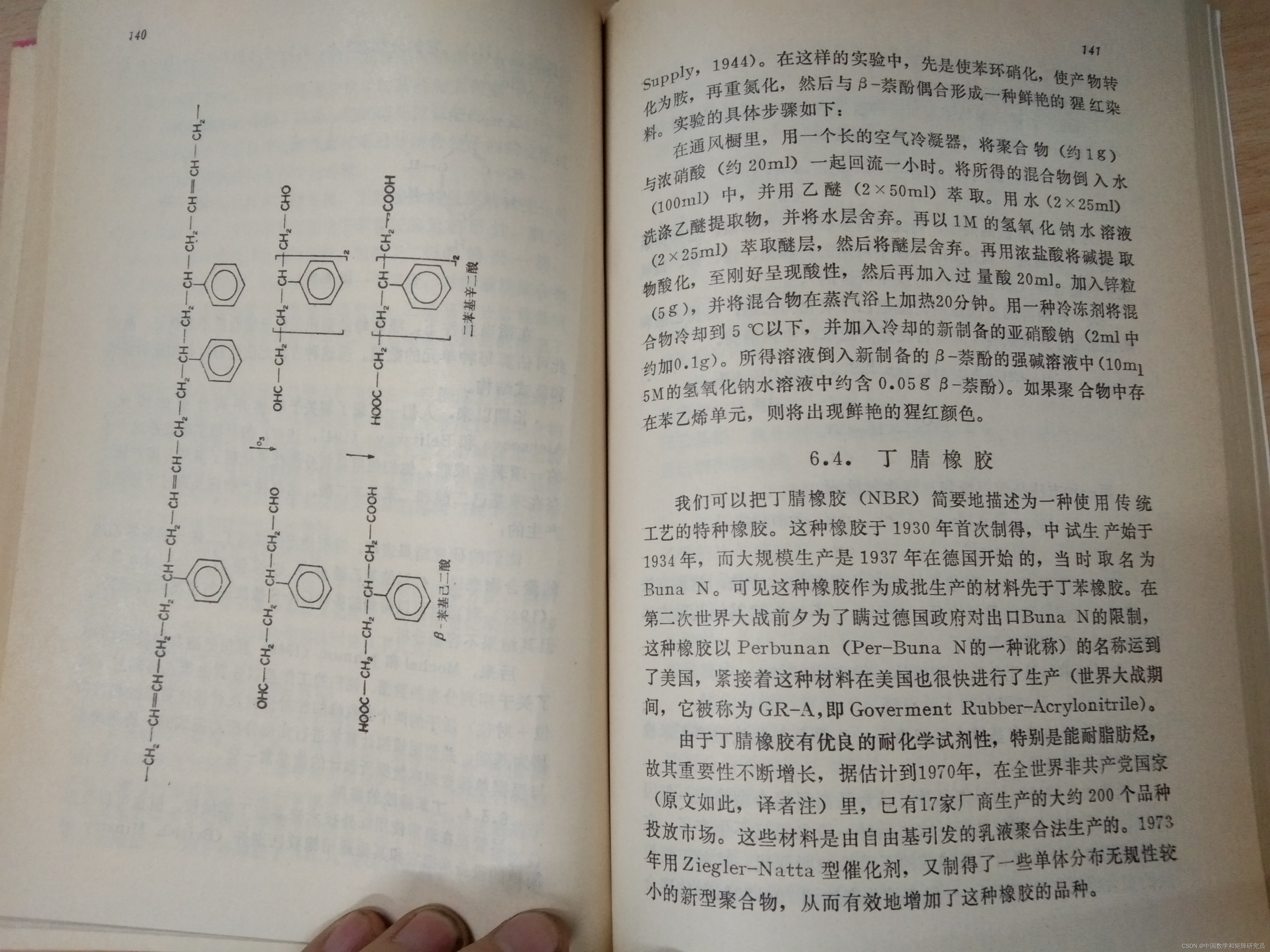

耐磨橡胶可以采用丁苯橡胶，丁苯橡胶可以采用苯乙烯，丁二烯按照23：77的质量比例聚合成为聚苯乙烯，聚丁二烯二元共聚物。然后再和橡胶高温聚合成丁苯橡胶。

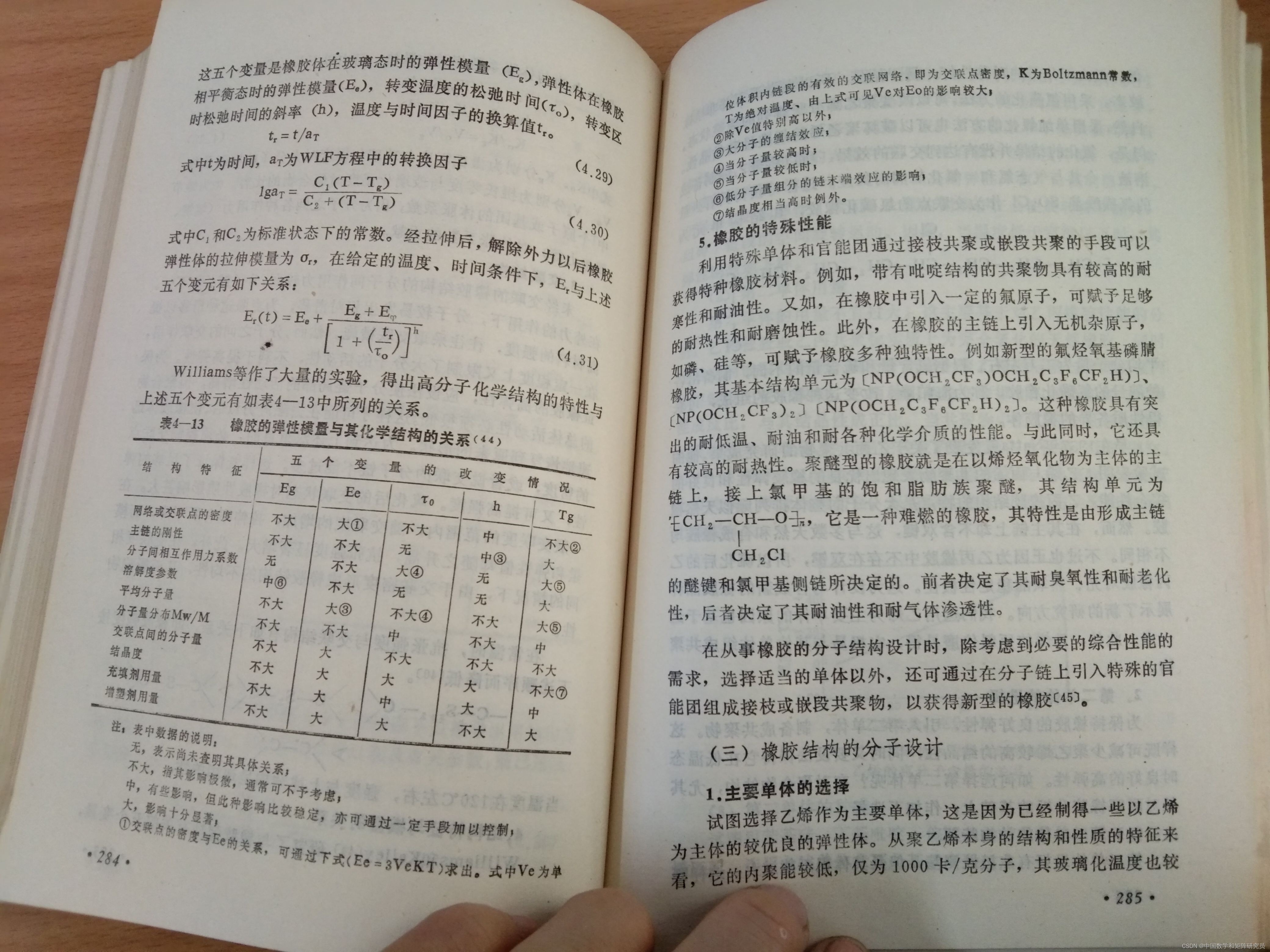

也可以采用新型氟烃氧基磷腈橡胶，其基本单元为[NP(OCH2CF3)OCH2C3F6CF2H]]、[NP(OCH2CF3)2] [NP(OCH2C3F6CF2H)2]，这种橡胶具有很好的耐高温特性。聚醚型橡胶就是以烯烃氧化物为主体的主链上，接上氯甲基的饱和脂肪族聚醚，这也是一种难燃橡胶。例如二元共聚氯醚橡胶(ECO)是由环氧氯乙烷和环氧乙烷聚合而成的高聚物,其侧链上含有氯甲基的饱和脂肪族聚醚。可按照质量比1：2.2在高压反应釜中聚合环氧氯乙烷和环氧乙烷成为二元共聚氯醚橡胶(ECO)。
同时还可以利用丝杠螺母代替导向套将钻头固定起来，这样做的话就要将钻头后面做成丝杠，钻头后面的丝杠和导向套上面的丝杠螺母刚好螺接到一起。当钻头经过导向套时，导向套上面的丝杠螺母就会和钻头后面的丝杠配合转动，就达到固定钻头的目的。电机带动钻床执行机构，执行机构带动钻头钻洞。工件固定在工作台上，工作台带动工件缓慢向前移动。钻床资料下载网址：链接：链接:

https://pan.baidu.com/s/16NTHrhytKDLvWqn6RlQL_g

;
提取码:g8zu

链接:https://pan.baidu.com/s/1Mq_rZk-ihGYXdYGLIrxwGg ;
提取码:89zd

https://share.weiyun.com/WD2HfKht

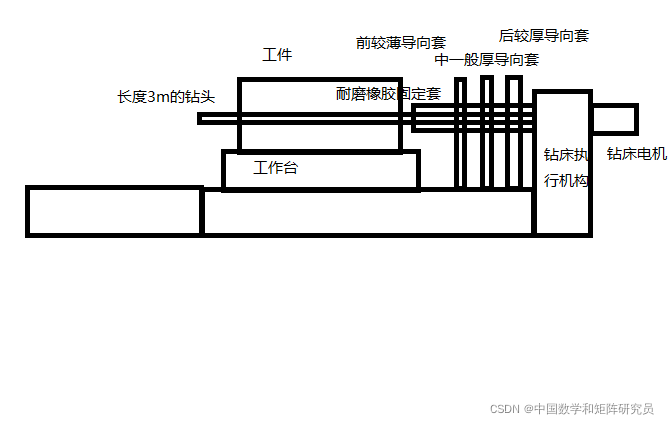

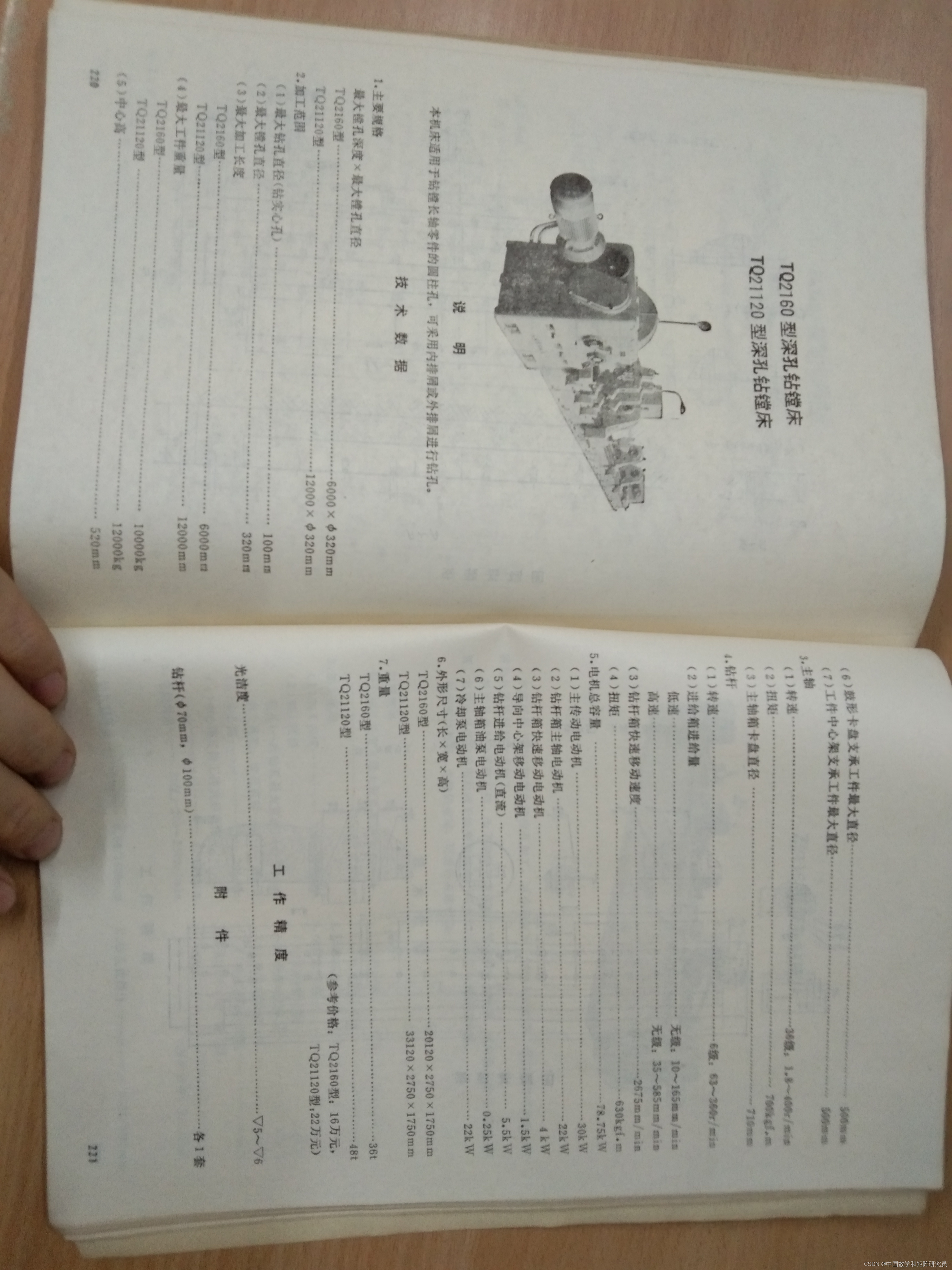

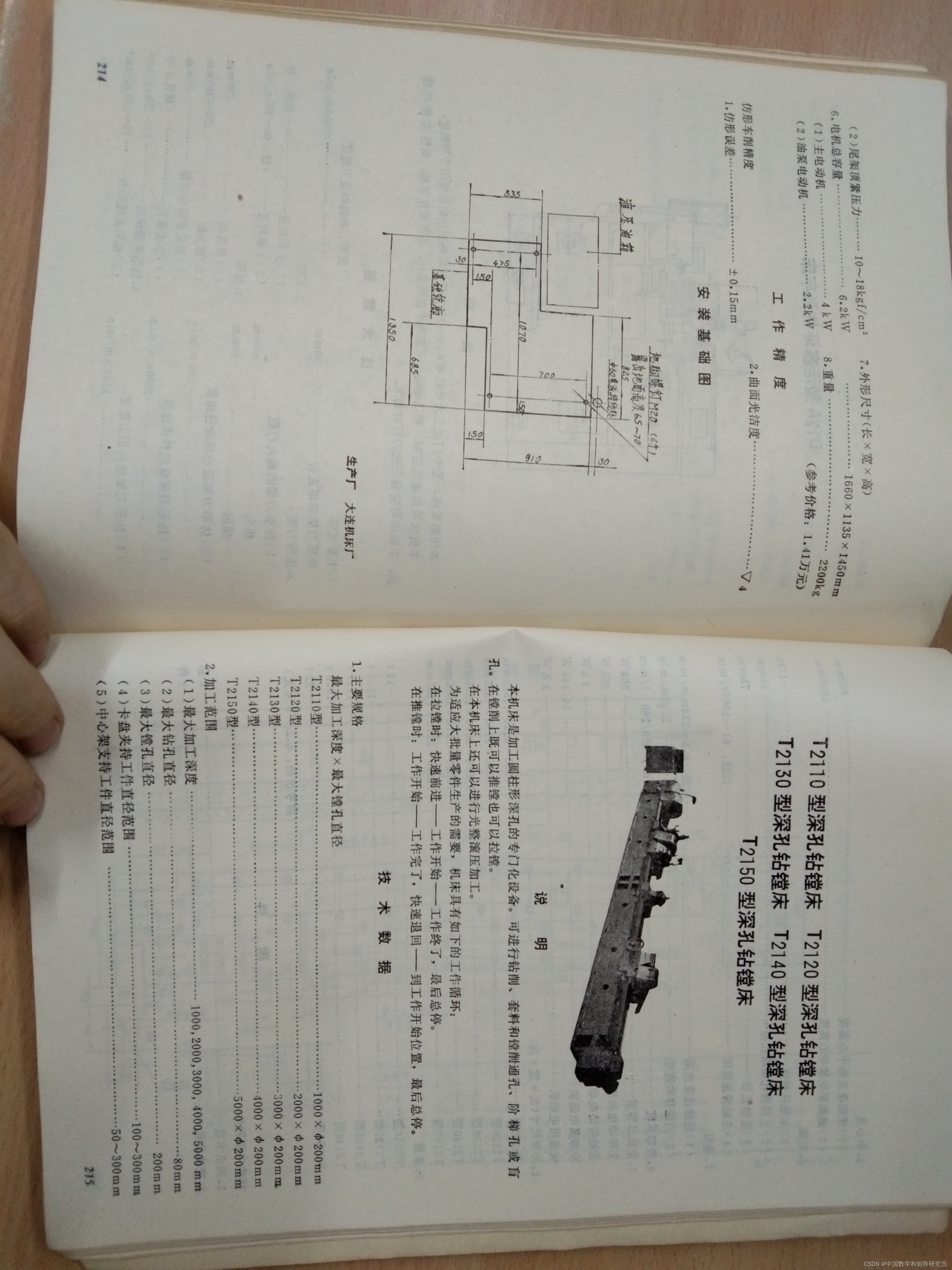

深孔钻床的机构如下图所示：

https://share.weiyun.com/WD2HfKht

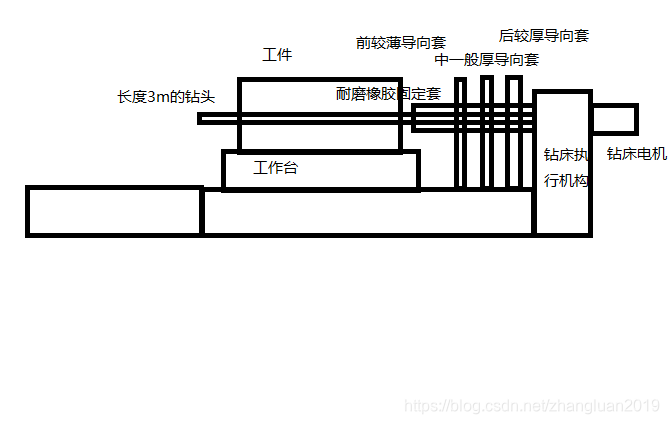

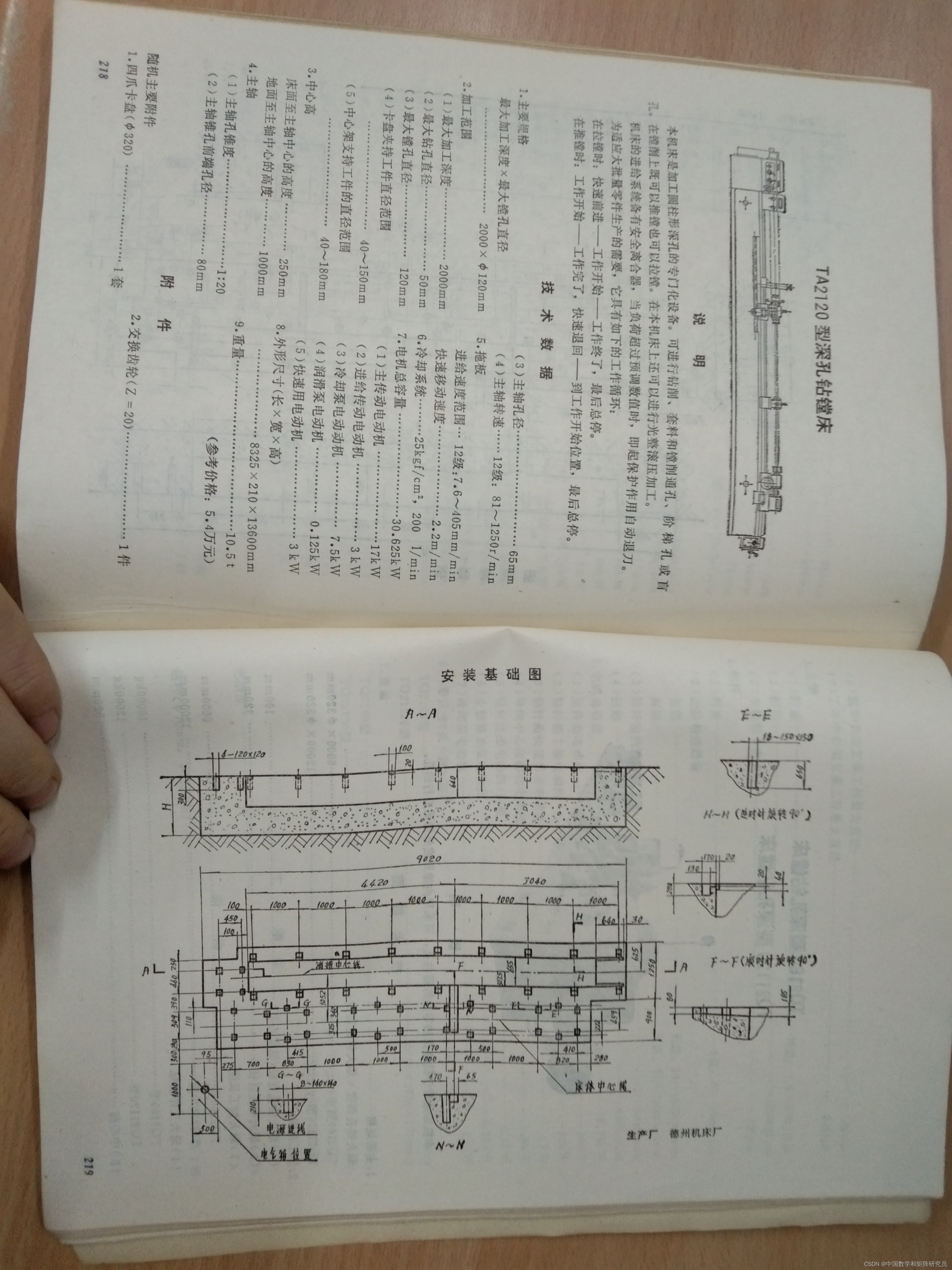

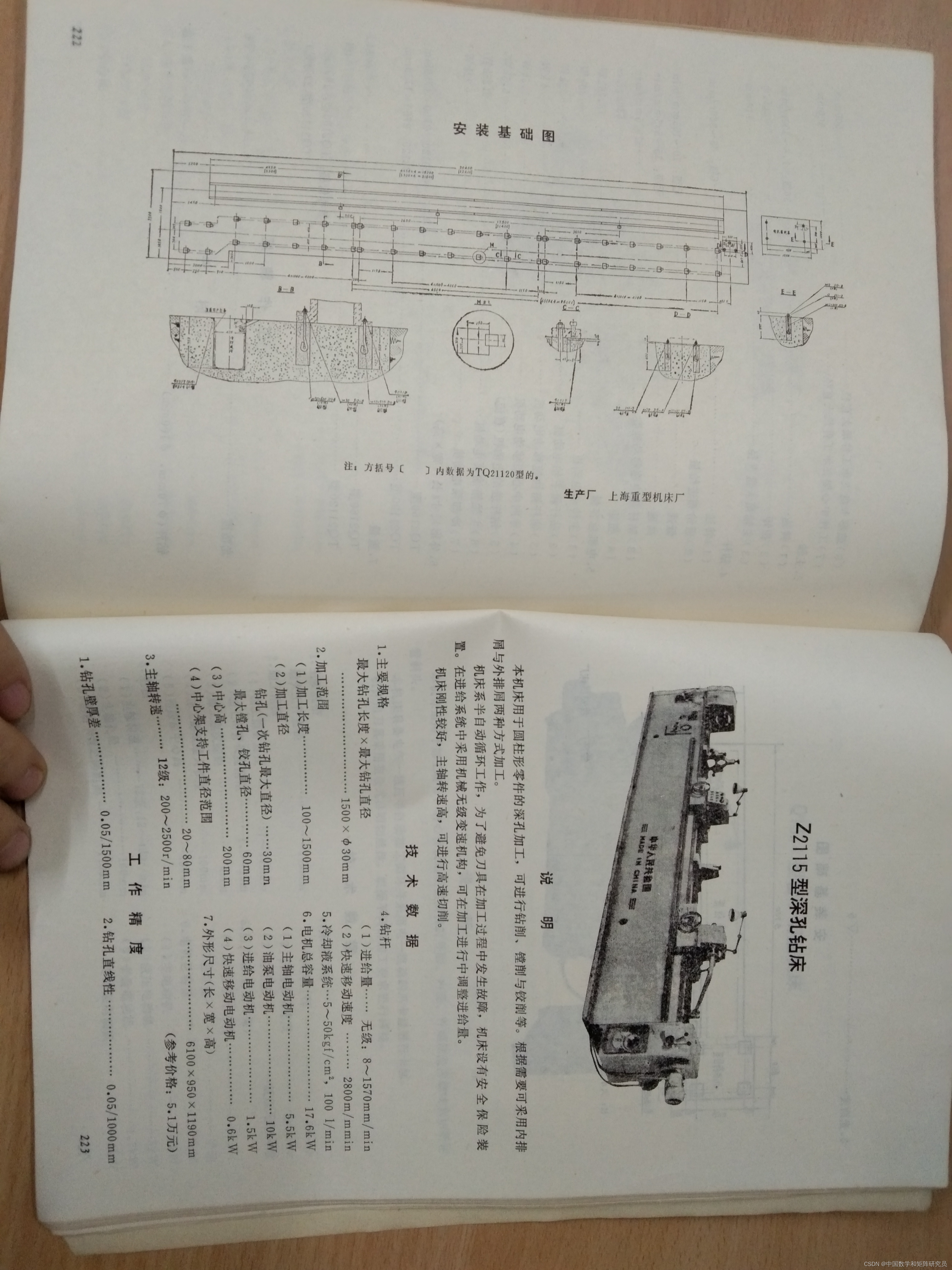

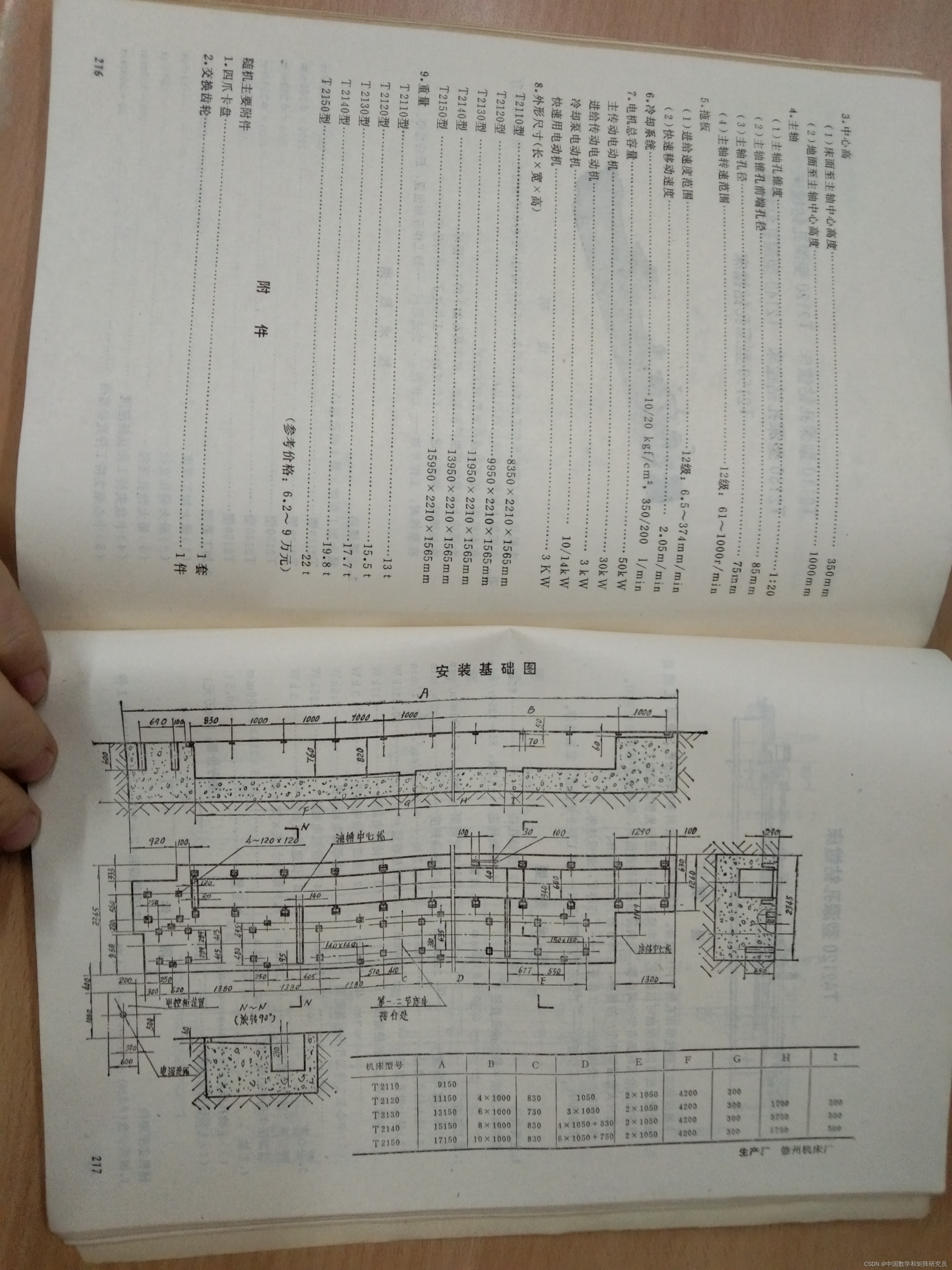

深孔钻床的机构如下图所示：
