Kinect2运行ORBSLAM2稠密建图

一、安装驱动 libfreenect2

1.下载源码

    git clone https://github.com/OpenKinect/libfreenect2.git
    cd libfreenect2

libfreenect2下载到主目录

2.安装需要的一些环境

(1) 安装build cmake 编译工具

sudo apt-get install build-essential cmake pkg-config

(2).安装libusb

sudo apt-get install libusb-1.0-0-dev

(3).安装libturbojpeg

sudo apt-get install libturbojpeg0-dev

(4).安装openGL

sudo apt-get install libglfw3-dev

(5).安装openCL

sudo apt-get install beignet-dev

3.安装

打开主目录的libfreenect2文件，右击打开终端

mkdir build
cd build
cmake .. -DCMAKE_INSTALL_PREFIX=$HOME/freenect2
make
make install

4.配置udev规则以获取访问设备的权限

sudo cp ../platform/linux/udev/90-kinect2.rules /etc/udev/rules.d/
#上面的运行后，如果提示找不到文件或目录，可以运行下面的命令
sudo cp ～/catkin_ws/src/libfreenect2/platform/linux/udev/90-kinect2.rules /etc/udev/rules.d/

然后插拔设备，tips：kinect v2 一定要接到usb 3.0上

５.测试安装是否成功

cd libfreenect2/build
./bin/Protonect

如果看到一个窗口打开，内容为四个画面，则说明安装成功！

二、安装OpenNI2

kinect是微软的设备,故专门有kinect.dll,而linux上只有专家开发出来的适配驱动。目前在网上的资料看,OpenNI兼容不了v2,而v2驱动都是由OpenNI2开发的,没有用OpenNI开发的。故对于v1设备,只需要安装OpenNI就可以了,而对于v2设备,则需要安装OpenNI2。

1.官网下载

OpenNI2下载地址
终端转到解压目录下，找到install.sh文件，执行

sudo ./install.sh

生成OpenNIDevEnvironment文件，再执行

cat OpenNIDevEnvironment >> ~/.bashrc

这样就把解压文件夹下的Include和Redist路径分别添加给了环境变量OPENNI2_INCLUDE和OPENNI2_REDIST
source ~/.bashrc 一下，用echo指令查看

2.安装OpenNI2

cd /OpenNI-Linux-x64-2.2.0.33/OpenNI-Linux-x64-2.2
sudo cp -r ./Include /usr/include/openni2
cd Redist/
sudo cp libOpenNI2.jni.so /usr/lib/
sudo cp libOpenNI2.so /usr/lib/

3.检验OpenNI2是否安装成功

pkg-config --modversion libopenni2

显示安装版本表示安装成功。

三、安装 iai_kinect2

1.首先创建一个ros工作空间/并完成初始化：

mkdir -p ~/catkin_ws/src
cd ~/catkin_ws/src
catkin_init_workspace
cd ..
catkin_make

2.在ROS环境里使用Kinect2， 主要依靠iai-kinect2这个包。利用命令行从Github上面下载工程源码到工作空间内src文件夹内:

#还是到刚才那个工作空间
cd ~/catkin_ws/src/
git clone https://github.com/code-iai/iai_kinect2.git
cd iai_kinect2
rosdep install -r --from-paths . #注意最后这还有个点
cd ~/catkin_ws
catkin_make -DCMAKE_BUILD_TYPE="Release"

错误：在运行 rosdep install -r --from-paths . 出问题了。

ERROR: the following packages/stacks could not have their rosdep keys resolved
to system dependencies:
kinect2_viewer: Cannot locate rosdep definition for [kinect2_bridge]
iai_kinect2: Cannot locate rosdep definition for [kinect2_registration]
kinect2_calibration: Cannot locate rosdep definition for [kinect2_bridge]
kinect2_bridge: Cannot locate rosdep definition for [kinect2_registration]

解决：

#将原来的：
rosdep install -r --from-paths .
#替换为：
rosdep install --from-paths ~/catkin_ws/src/iai_kinect2 --ignore-src -r

测试

cd iai_kinect2
source devel/setup.bash
#或者加入到bashrc中
gedit ~/.bashrc
source ~/iai_kinect2/devel/setup.bash

roslaunch kinect2_bridge kinect2_bridge.launch
#打开另外一个终端即可看到画面：
rosrun kinect2_viewer kinect2_viewer

四、Kinect标定

1.准备工作

打印标定板（我使用的是chess5x7x0.03格式的棋盘格）并将其粘附到平面对象上。标定板必须非常平坦，这一点非常重要。此外，使用卡尺检查打印图案的特征之间的距离是否正确。有时，打印机会缩放文档，校准将不起作用。对于上述图案，黑白角交叉点之间的距离应正好为3cm。

获取两个三脚架，一个用于固定标定板，另一个用于固定 kinect2 相机。理想情况下，kinect2的三脚架将有一个球形云台，以便您在拍摄图像之前轻松移动并将其锁定到位。在拍摄图像之前，传感器稳定（图像清晰且不模糊）非常重要。三脚架可以确保相机在红外和RGB图像拍摄之间没有移动。
为下面指示的所有步骤（RGB，IR，SYNC）录制图像时，启动录制程序，然后按空格键记录每个图像。应检测校准图案（由覆盖在校准图案上的彩色线指示），图像应清晰稳定。
建议拍摄在图像的所有区域显示校准图案的图像，并且具有图案的不同方向（相对于图像平面倾斜图案），并且至少两个距离。因此，每个校准集最好采用100张图像（由于第一次操作，主要学习方法，我只采集了20张）。
我们通常从一小段距离开始，此时标定板覆盖了大部分图像，按下空格拍摄几张照片，垂直倾斜校准图案，然后水平倾斜。想象一下，一条光线从相机传感器中射出，这可以确保拥有校准图案不垂直于该光线的图像。
然后，我们将校准图案移得更远，对于图案的不同方向（倾斜），拍摄了多张照片，以便校准图案存在于大多数相机图像周围。例如，首先将标定板放于左上角。然后在中上角的下一个图像上，然后在右上角。然后是一些标定板垂直位于中间的图像，等等…
github那位作者按照以下步骤拍摄大约100 - 200张图像

i. 将图案放置在相机附近；

ii. 将图案放置在图像的左上角；

iii. 在拍照时沿着该行移动；

iv. 往下走一排，然后进行步骤iii。直到你最终在右下角；

v. 旋转图案，以便

（1）左边框距离摄像机比右侧距离更远，

（2）反过来

（3）顶部边框比底部边框更远，

（4）另一个方向，

（5）左上角指向上方，右下角指向下方。对于每一次轮换，回到步骤ii。 vi. 将图案放置在离相机更远的位置，然后转到步骤ii。对3个不同距离执行此操作：

近（<=1m），中（> 1m，<2.5m）和远（> = 2.5m）的3个不同距离进行。（可能的距离取决于棋盘大小）
特别是对于外部校准，重要的是相机和标定板在拍摄图像时不会移动。

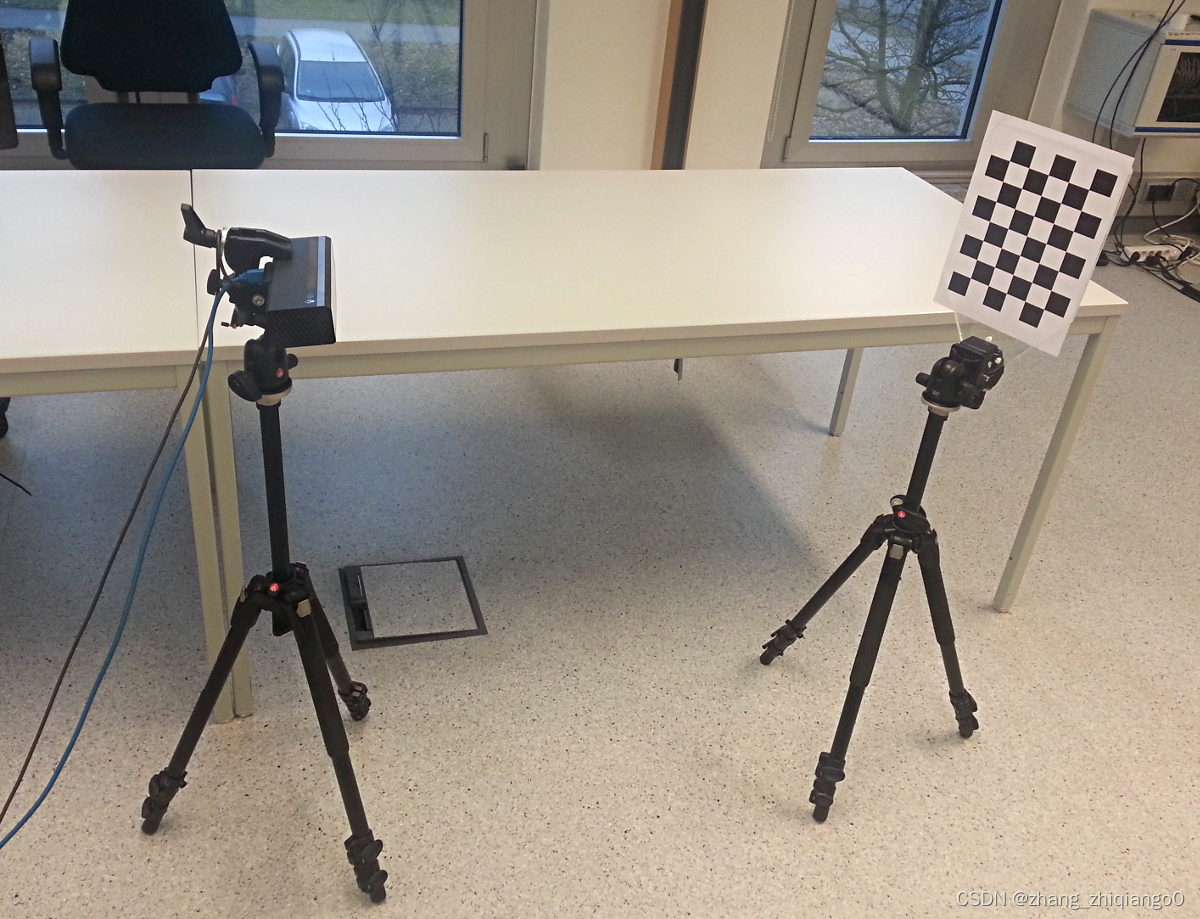

典型校准设置

tips:

!!标定注意事项：标定默认的是hd的分表率，一般会选择中等大小的qhd分辨率，需要在kinect2_calibration/kinect2_calibration.cpp的1311行中将K2_TOPIC_HD改为K2_TOPIC_QHD，然后重新编译本环境

网上的这些教程不可信!不需要改任何参数,目前的calibration版本不需要认为调整,存的参数文件为K2_TOPIC_HD下的参数,但在用qhd或sd分辨率时,会自动转换为相应的内参(用QHD校正了很多次,看camera_info的出来的结论!)

2.详细步骤

1、输入下面命令来获取Kinect数据

roslaunch kinect2_bridge kinect2_bridge.launch

2、以每秒较低的帧数启动kinect2_bridge（以便于 CPU 使用）

rosrun kinect2_bridge kinect2_bridge _fps_limit:=2

3、为校准数据文件创建目录

    mkdir ~/kinect_cal_data;
    cd ~/kinect_cal_data

4、为彩色相机录制图像

rosrun kinect2_calibration kinect2_calibration chess5x7x0.03 record color

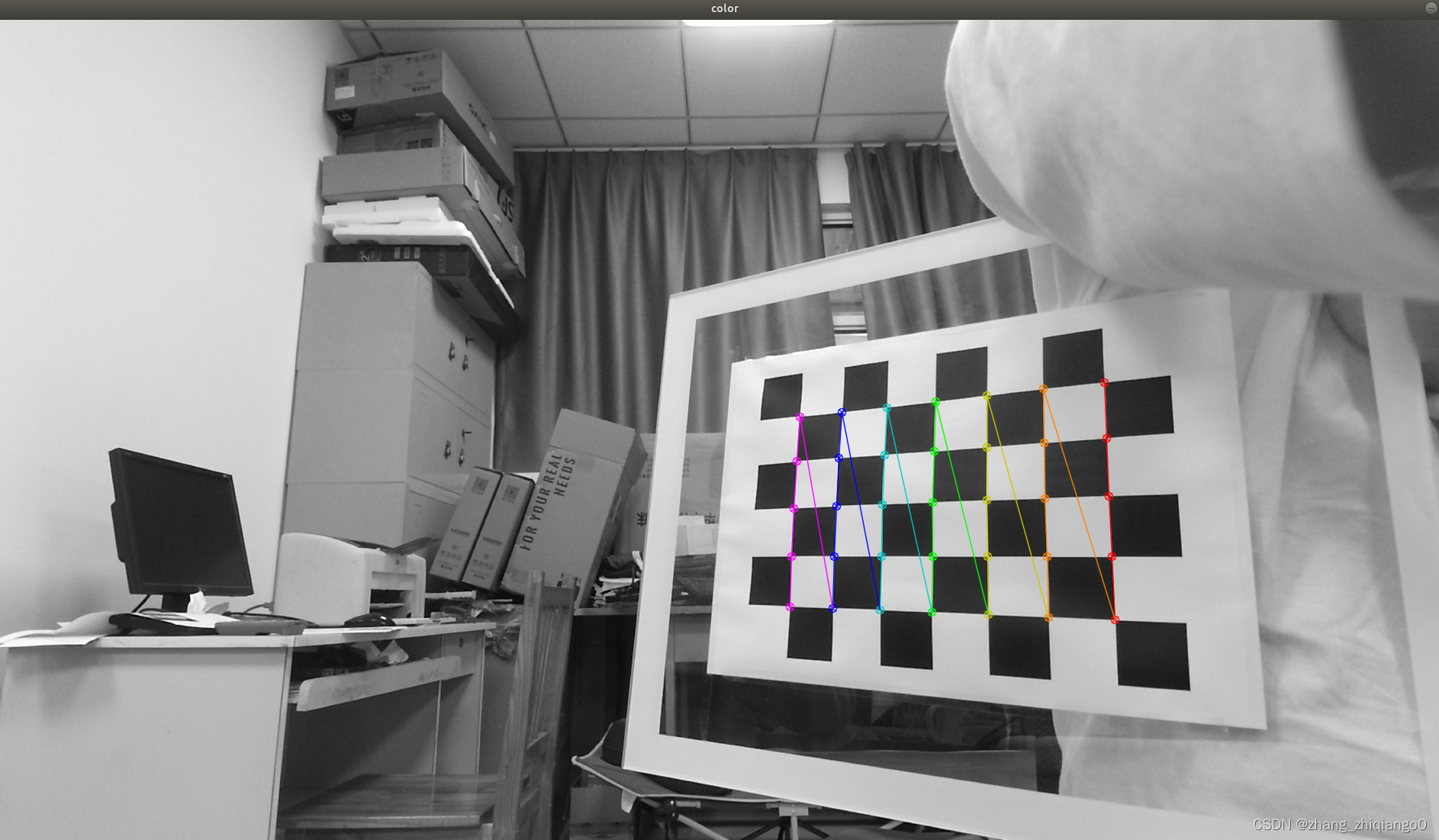

直到屏幕出现彩线后按下空格或者s保存当前帧

调整标定板位置，以便拍下不同位置的图片（最好20张以上），下面同理

5、校准内部函数：图片保存好后输入下面命令进行校准

rosrun kinect2_calibration kinect2_calibration chess5x7x0.03 calibrate color

6、为红外相机录制图像

rosrun kinect2_calibration kinect2_calibration chess5x7x0.03 record ir

7、校准红外相机的固有特性

rosrun kinect2_calibration kinect2_calibration chess5x7x0.03 calibrate ir

8、在两台相机上同步录制图像

rosrun kinect2_calibration kinect2_calibration chess5x7x0.03 record sync

9、校准外在因素

rosrun kinect2_calibration kinect2_calibration chess5x7x0.03 calibrate sync

10、校准深度测量值

rosrun kinect2_calibration kinect2_calibration chess5x7x0.03 calibrate depth

11、通过查看kinect2_bridge打印出来的第一行，找出 kinect2 的序列号（大概在第一个窗口的三分之一位置）。该行如下所示：（后面的序列号每个人的会不一样）

device serial: 001300360947

12、在kinect2_bridge/data文件夹中创建校准结果目录：

    roscd kinect2_bridge/data;
    mkdir 001300360947

13、将以下文件从校准目录（在第三步创建）（~/kinect_cal_data） 复制到刚刚创建的目录中：

    calib_color.yaml
    calib_depth.yaml
    calib_ir.yaml
    calib_pose.yaml

14、重启kinect_brige，观察前后结果。

roslaunch kinect2_bridge kinect2_bridge.launch

五、运行ORBSLAM2-DENSE

正常编译ORBSLAM-DENSE

1. 下载

git clone https://github.com/ningxinb/RGBDdenseMap.git

2.安装依赖

1.OpenCV （推荐3.2版本）

sudo apt-get install build-essential

sudo apt-get install cmake git libgtk2.0-dev pkg-config libavcodec-dev libavformat-dev libswscale-dev

sudo apt-get install python-dev python-numpy libtbb2 libtbb-dev libjpeg-dev libpng-dev libtiff-dev libjasper-dev libdc1394-22-dev

https://github.com/opencv/opencv/releases/tag/3.2.0 下载压缩包
解压 进入目录
mkdir build && cd build
cmake ..
make -j8
sudo make install

3.编译ORB-SLAM2

cd RGBDdenseMap
chmod +x build.sh
./build.sh

4.运行示例数据集

./bin/rgbd_tum Vocabulary/ORBvoc.bin Examples/RGB-D/TUMx.yaml path_to_sequence path_to_association

1.制作yaml

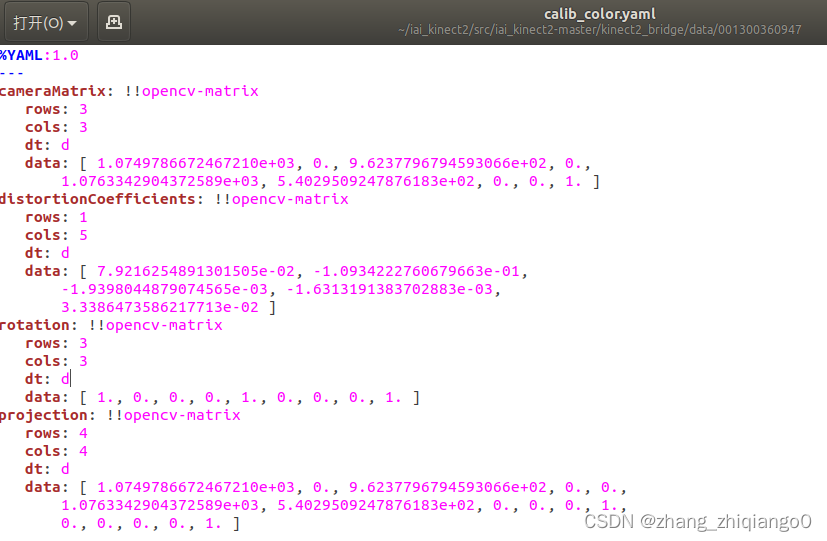

(1).打开calib_color.yaml

cameraMatrix与fx fy cx cy的对应关系

k1 k2 p1 p2 p3对应distortionCoefficients矩阵中的值

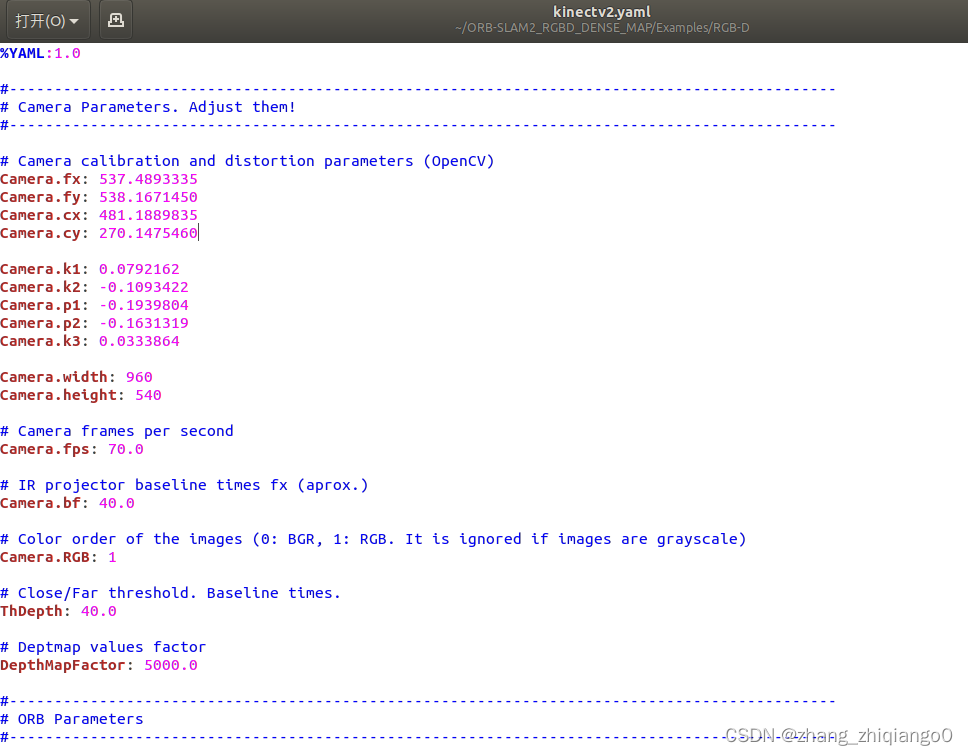

(2).创建kinect2yaml

cp /home/lee/ORB-SLAM2_RGBD_DENSE_MAP/Examples/RGB-D/kinect.yaml ./kinect2.yaml

​ ！！ fx fy cx cy 的值为caliber_color的一半 ！！

2.ros运行

(1).修改topic

roslaunch kinect2_bridge kinect2_bridge.launch

使用下面的命令查看ROS发布的话题：

rostopic list

我们这里使用/kinect2/qhd/image_color和/kinect2/qhd/image_depth_rect这两个。

打开ORB-SLAM2/Example/ROS/ORBSLAM2/src/ros_rgbd.cc，将对应语句修改为：

    message_filters::Subscriber<sensor_msgs::Image> rgb_sub(nh,"/kinect2/qhd/image_color",1);
    message_filters::Subscriber<sensor_msgs::Image> depth_sub(nh,"/kinect2/qhd/image_depth_rect",1);

重新编译ros orbslam2

(2).运行：

rosrun ORB_SLAM2 RGBD  Vocabulary/ORBvoc.txt Examples/RGB-D/kinect2.yaml

附加代码修改！！ 彩色稠密点云图的保存 ！！

1.实时查看彩色点云地图

1）在ORB_SLAM2_modified/include/Tracking.h添加

// Current Frame
Frame mCurrentFrame;
cv::Mat mImRGB; //添加这行
cv::Mat mImGray;
cv::Mat mImDepth;

2）在ORB_SLAM2_modified/src/Tracking.cc修改2处
第一处

cv::Mat Tracking::GrabImageRGBD(const cv::Mat &imRGB,const cv::Mat &imD, const double &timestamp)
{
    mImRGB = imRGB;//添加这行
    mImGray = imRGB;
    mImDepth = imD;

第二处

// insert Key Frame into point cloud viewer
//mpPointCloudMapping->insertKeyFrame( pKF, this->mImGray, this->mImDepth );
mpPointCloudMapping->insertKeyFrame( pKF, this->mImRGB, this->mImDepth ); //修改地方

2.保存彩色点云地图

修改ORB_SLAM2_modified/src/pointcloudmapping.cc，在其中调用 PCL 库的pcl::io::savePCDFileBinary函数就可以保存点云地图了
加入头文件

#include <pcl/io/pcd_io.h>

在 void PointCloudMapping::viewer() 函数中（ 123 行附近）加入保存地图的命令，最后样式如下：

...
for ( size_t i=lastKeyframeSize; i<N ; i++ )
{
    PointCloud::Ptr p = generatePointCloud( keyframes[i], colorImgs[i], depthImgs[i] );
    *globalMap += *p;
}
pcl::io::savePCDFileBinary("vslam.pcd", *globalMap);   // 只需要加入这一句
...

修改之后当然要重新编译程序
并且安装相应的工具，就可以查看生成的文件

#安装
sudo apt-get install pcl-tools
#查看
pcl_viewer vslam.pcd
