Halcon - 基础03 - 常用的选择和修改区域的算子

区域操作详解
最新推荐文章于 2025-10-15 20:05:24 发布
原创 最新推荐文章于 2025-10-15 20:05:24 发布 · 3.7k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文详细介绍了在图像处理中常见的区域操作，包括选择区域、区域变换以及组合区域的各种算子如union、intersection、difference等，通过图解的方式帮助读者理解每种操作的具体应用。

select_shape：选择区域

shape_trans：区域变换

union1、union2、intersection、difference、complement、clip_region：常用的组合区域的算子

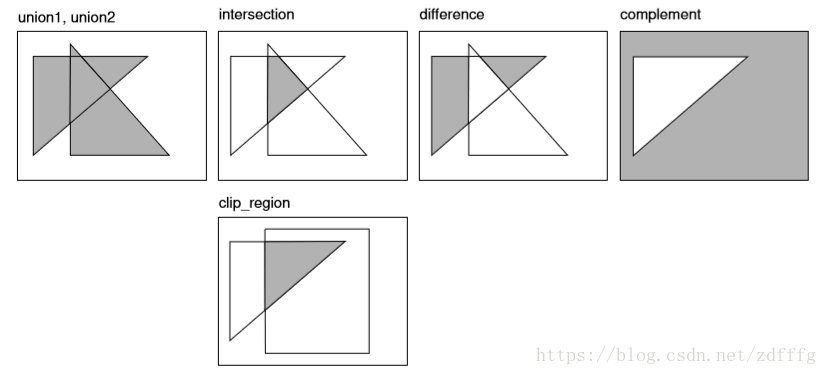

一些组合区域的操作图解：

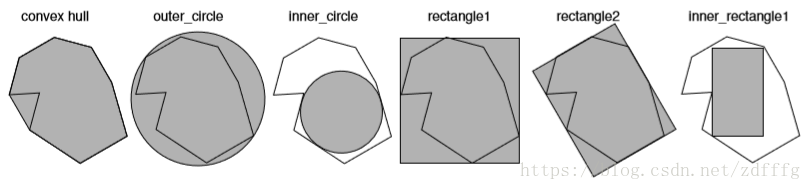

一些变换区域的操作图解：
