1、简介

这篇论文是IROS2020年的论文，9月1号提交的，还没提交几天。IROS2020是10月份才开始。这篇论文代码链接论文代码，不过似乎还没完全弄好(毕竟9月1号才提交，到现在都没几天)，论文链接。
文章用划分网格的方式把点云划分成一个个小方格，在每个网格中，用Pointnet提取特征，生成一个伪图像，文章中是把点云划分成100X100的网格，相当于一个像素大小为100X100的图像，图像中是有RGB三个通道，而这个是Pointnet提取64个通道，接下来用类似于Segnet的网络(还没看过Segnet)来估计每个网格中的高程值。这个高程值相当于在当前位置的地面估计高度，在高程值一点范围内的为地面点，超过一定范围内的为非地面点。数据集用的是Segmatic KITTI数据集生成一个新的带标记信息的地面高程数据集。生成方法有两种，后面再讲。

2、数据集生成

文章的数据集是基于Segmatic KITTI数据集来生成的，Segmatic KITTI数据集中标签很详细，有28个类，很详细，首先要确定的是什么是地面点，把人行道，停车场，道路，其他地面这几个类认为是地面点，其他的点为非地面点，具体可参考我的博客，里面有个是用open3d来显示地面点与非地面点，显示结果红色为地面点，绿色为非地面点。
步骤：
1、去除非地面点（留下人行道，停车场，道路，其他地面这几个类的点，其余点去除）
2、划分网格（以激光雷达为原点的鸟瞰图，X轴范围为（-50，50），Y轴范围为（-50，50），大小为1X1，划分成100X100的网格）
3、用生成方法（有两种方法，一种是形态学方法，一种是基于CRF的方法）生成数据集。
首先是形态学方法：
1、每个网格中有多个点，取点的平均值来表示当前网格的高程值。但是也会有什么点都没有的网格，把这部分网格先记作0.

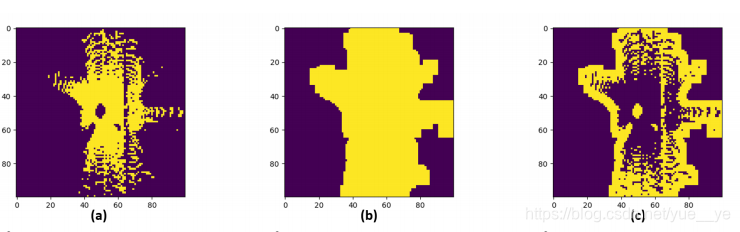

2、用膨胀的方法来扩张有点的的网格，再用膨胀后的网格减去没有膨胀的网格，就得到了我们需要去估计高程值的网格。如下图，a为没经过膨胀的网格图，b为膨胀后的网格图，c为需要估计地面高程值的网格图。不知道什么是膨胀，在网上找了个大佬的链接
在这里插入图片描述
3、用基于双调和函数的方法（论文地址）来估计地面高程值，填补到需要估计地图高程值的网格图中。
基于CRF的方法：

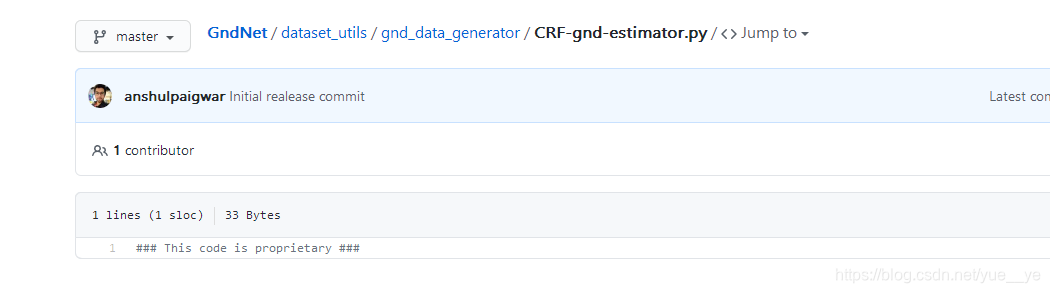

文章并没有细说，提到是用论文地址中的方法来建模地面。
在本文章中，也是选取基于CRF的方法来生成地面高程数据集，为了使网络具有更好的泛化能力，关于x轴和y轴随机增加了在(-10,10)范围内的3D旋转。用11个序列中的7个序列来作为训练集，4个序列作为验证集。有6584帧用作训练，有3040帧用作验证。Segmatic KITTI数据集中有00到10序列是由标签的，其中，00中有4540帧，01中有1100帧，02中有4660帧，03中有800帧，04中有270帧，05中有2760帧，06中有1100帧，07中有1100帧，08中有4070帧，09中有1590帧，10中有1200帧。不是很清楚是选了哪4个序列跟哪7个序列进行验证和训练。有点懵。因为这11个序列的数据加起来是不止9624帧的。先不纠结这个问题。

3、网络模型

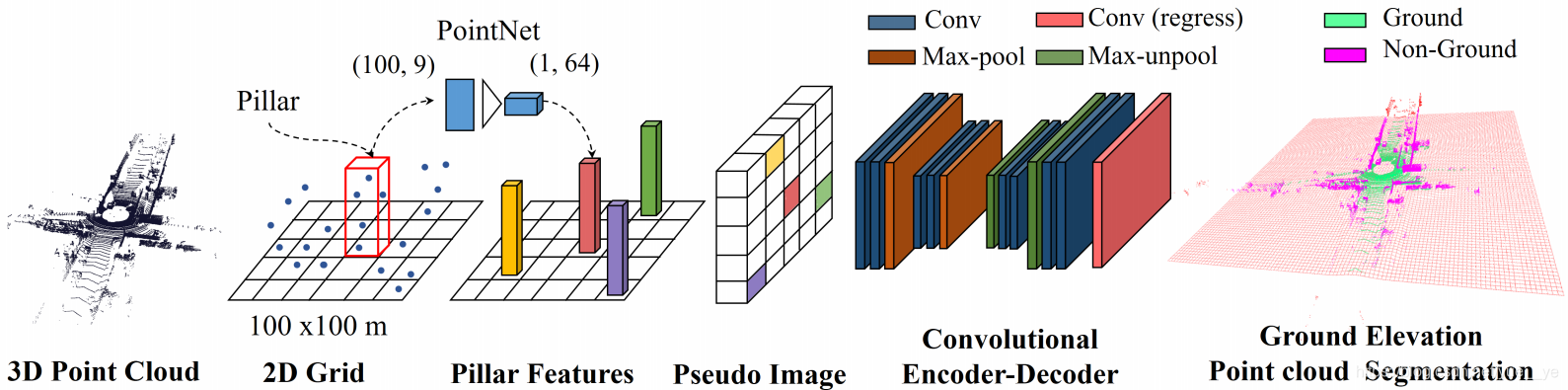

在这里插入图片描述
看这个图，感觉挺直观的。
把点云划分网格，得到100X100的网格图，每个点，如果只看空间坐标是3维的，KITTI中还提供了强度，就是4维，然后再进行扩充，扩充成(x,y,z,i,xc,yc,zc,xp,yp)，x,y,z,i就是点以激光雷达为原点得到的空间坐标跟反射强度，xc,yc,zc表示当前点到当前点属于的网格中点的平均值之间的x方向距离，y方向距离，z方向距离，xp,yp表示在划分网格中的下标。
设置一个先验N值，表示每个网格中点的数量，只对非空网格进行处理，如果点的数量超过N，则用随机采样的方式，选取其中的N个点，如果是少于N，则用0扩充到N个点，文章中N为100.
开始用pointnet对网格提取特征，提取特征后成为一个100X100X64的伪图像，用Conv1(64, 128),Conv2(128, 128), Max-pool, Conv3(128, 256), Conv4(256,256), Max-pool, Max-unpool, Conv5(256, 256), Conv6(256,128), Max-unpool, Conv7(128, 64), Conv8(64, 64), and regression layer Convreg(64, 1).最后得到一个地面高程估计值。其中池化层大小为2X2，步长为2，卷积核大小为3X3，步长跟填充都为1，激活函数是ReLU。
