学习笔记21

Rendering 11

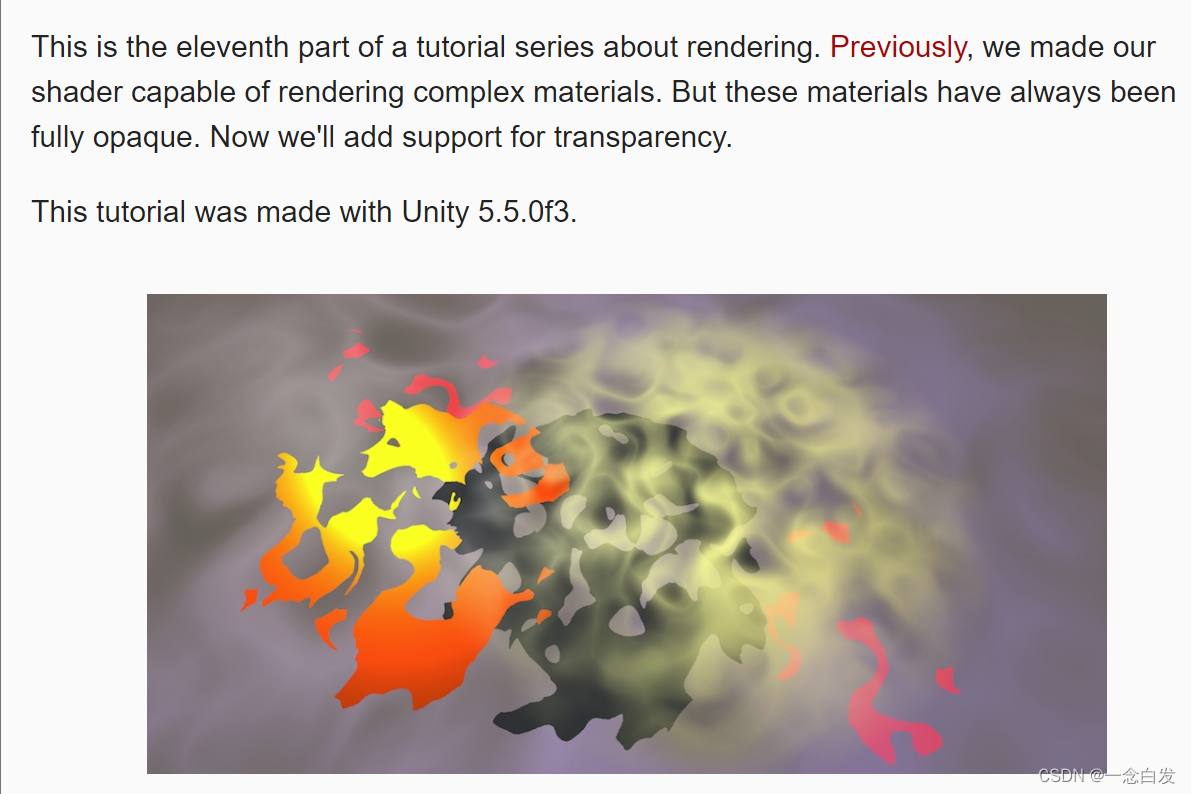

之前的话题无论是简单的材质还是复杂的材质都是opaque，不透明物体的。这里开始引入透明效果来完善shader。

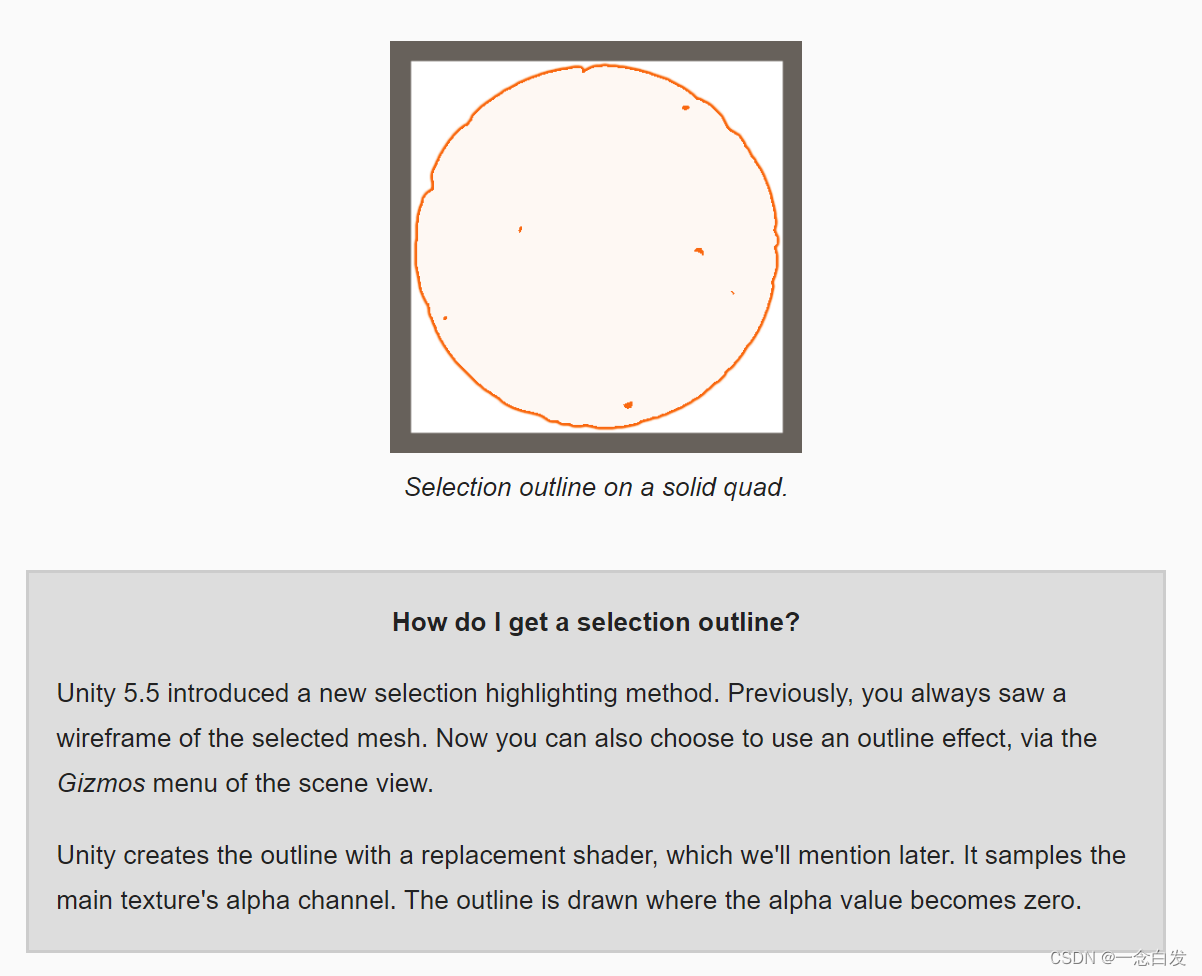

现在应用到场景中没有什么透明效果，但是这里有一个selection outline相关的东西。

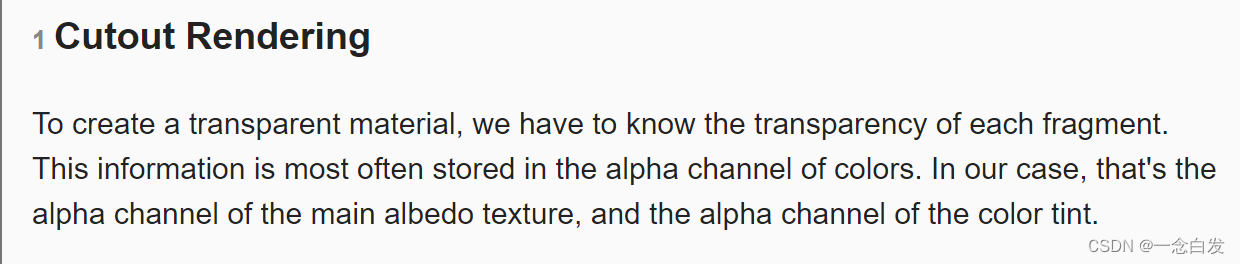

另外，这个是我们alpha存放的地方。

一个是albedo中，这个是针对每一个像素都有自己的alpha，同时Tint中有存储一个模型整体的透明度。

这里有一个注意点，就是我们曾经用albedo的alpha通道进行一个，

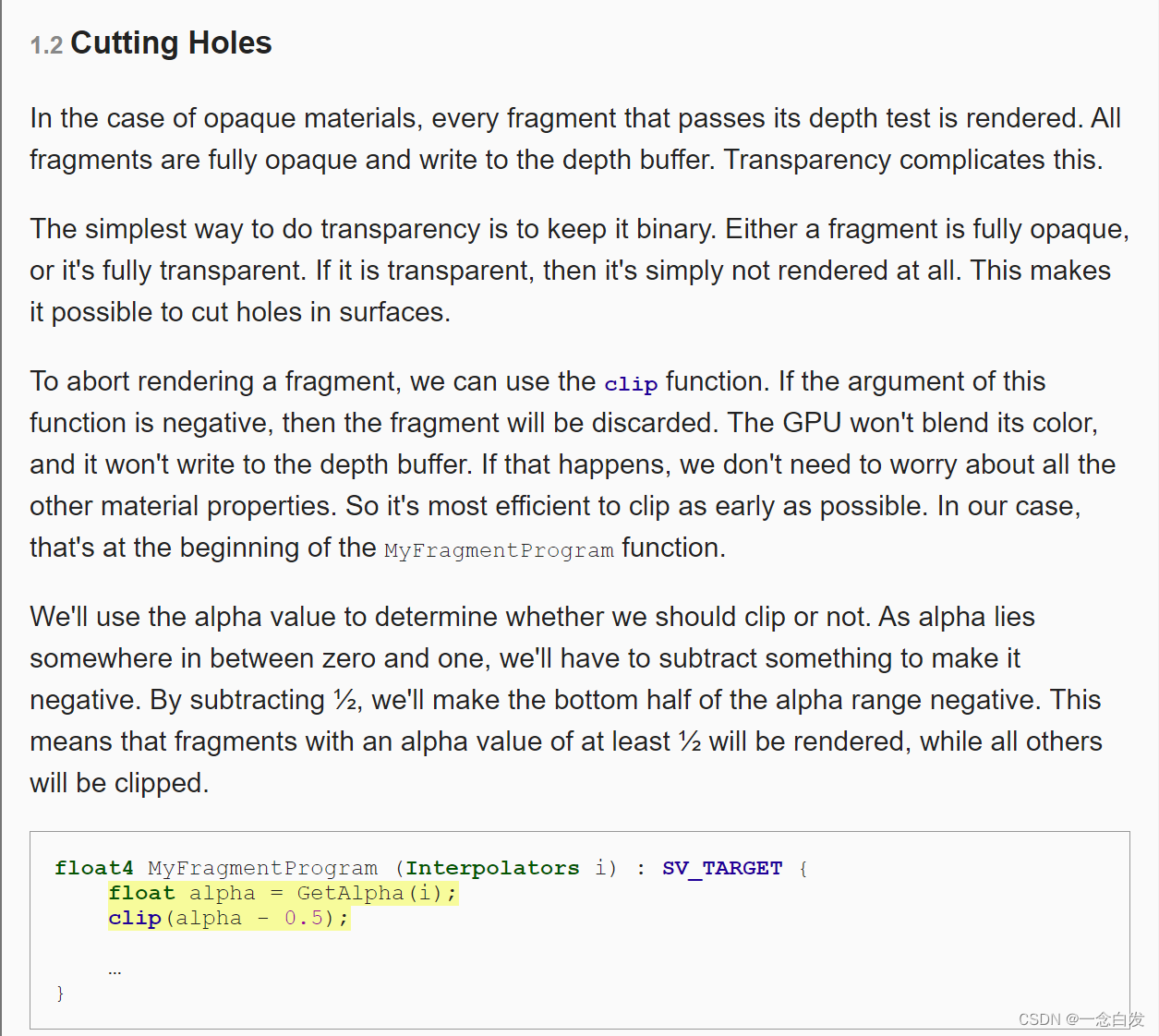

最简单的透明玩法，透明度测试。

另外这个clip语句是有消耗的，如果正常情况下材质根本就不涉及cutout操作，那么就完全没必要做这个判断，所以类似之前的那些代码，加上一个语义判断。

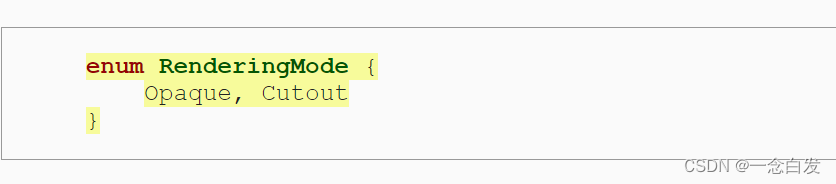

引入了这个来对材质面板中的是否透明进行调节。

关于脚本GUI控制shader和材质面板的原理。

首先，因为脚本一定会对应到一个shader（有可能是多个，多个情况和一个是类似的），重要的是一个shader可能搞出来多个材质实例。

那么当我们对一个材质进行修改的时候，就比如把其中一个材质的opaque修改成cutout，那么C#里面就会有定义相应关键词的逻辑，那么这个材质对应效果就会发生相应的改动（如果我们shader里面写了相关的判断代码）。

那么为啥其他共用同一个shader的材质不会变，他们都是有GUI来控制的啊。我们写代码的时候，也没说根据情况来看是动的哪个材质的选项，然后修改哪个材质。

其实这一点是有控制的，也就是说我们改的谁材质参数，C#是知道的，知道他就会只针对改的这个材质来做相应的逻辑执行。

那么到底是通过什么来控制的呢？其实就是上边的这个targets。

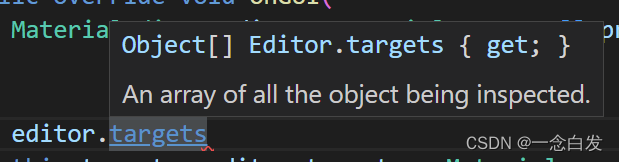

这里他写的target是一个物体集合，什么物体：being inspected，被仔细看的。其实就是对应inspector面板。

这么说并不明确，他应该说：being selected。

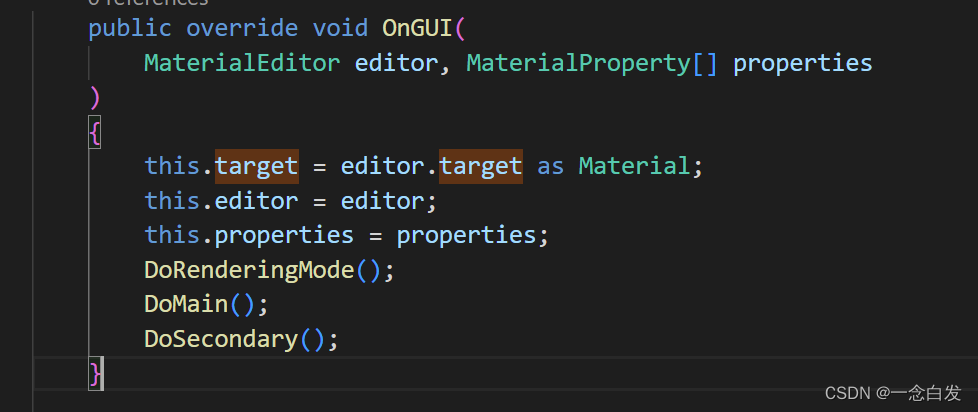

这个函数相当于整个C#代码的入口函数。在editor中会有一个targets参数，注意是复数，如果是target那就表示数组中的第一个。

回到刚刚说的being selected。其实就是我们在材质面板中操作的时候，会选择一个或者可能是多个材质来进行操作。

因为开始操作材质了，所以C#代码就开始起作用了，就开始从他的入口执行了。

这时候会传递进来参数，参数中的targets，其实就是我们选中的材质。也就是这样和具体某一个材质联系起来的。

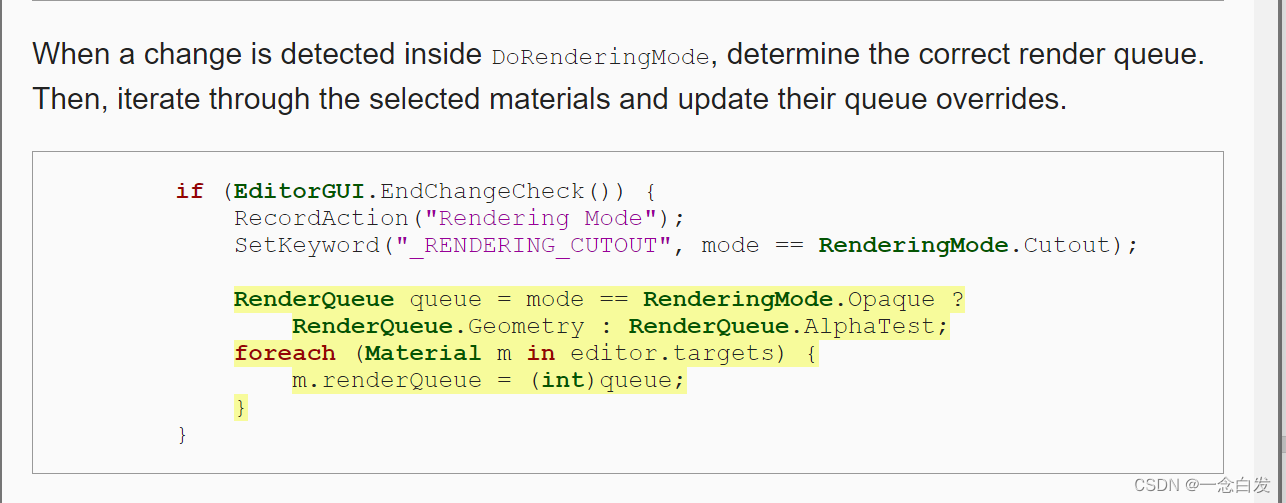

所以现在再来看这段代码，这就是为啥在这里加了for循环的原因（上一节课讲到了多材质编辑的内容，其实也是这个原理）

因为选中多个材质之后，修改rendering mode（我们自定义的）属性，会修改到所有选中的材质的属性。所以把所有被修改的材质都对他们的渲染队列进行一个修改。

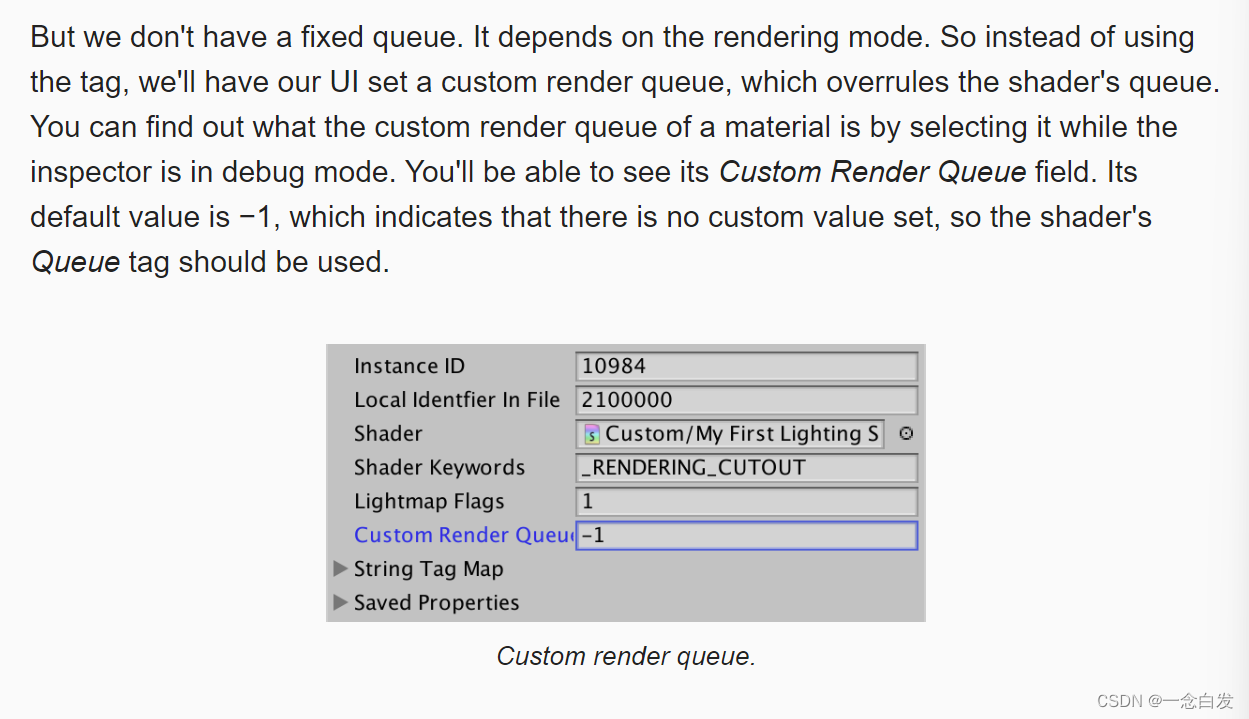

这里在C#中修改渲染队列，是因为如果使用Tags来写渲染队列，那就只能fixed了。

所以这里使用这个自定义render queue

这里的赋值会覆盖掉内部的渲染队列设置。overrule否决。

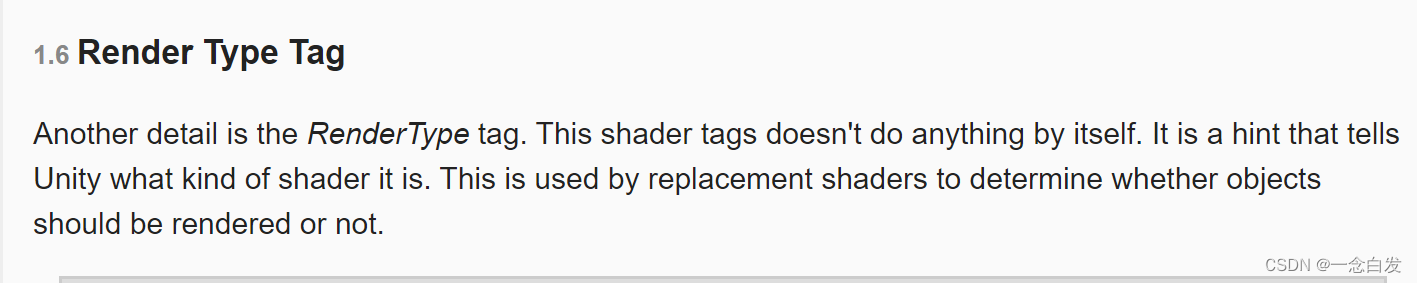

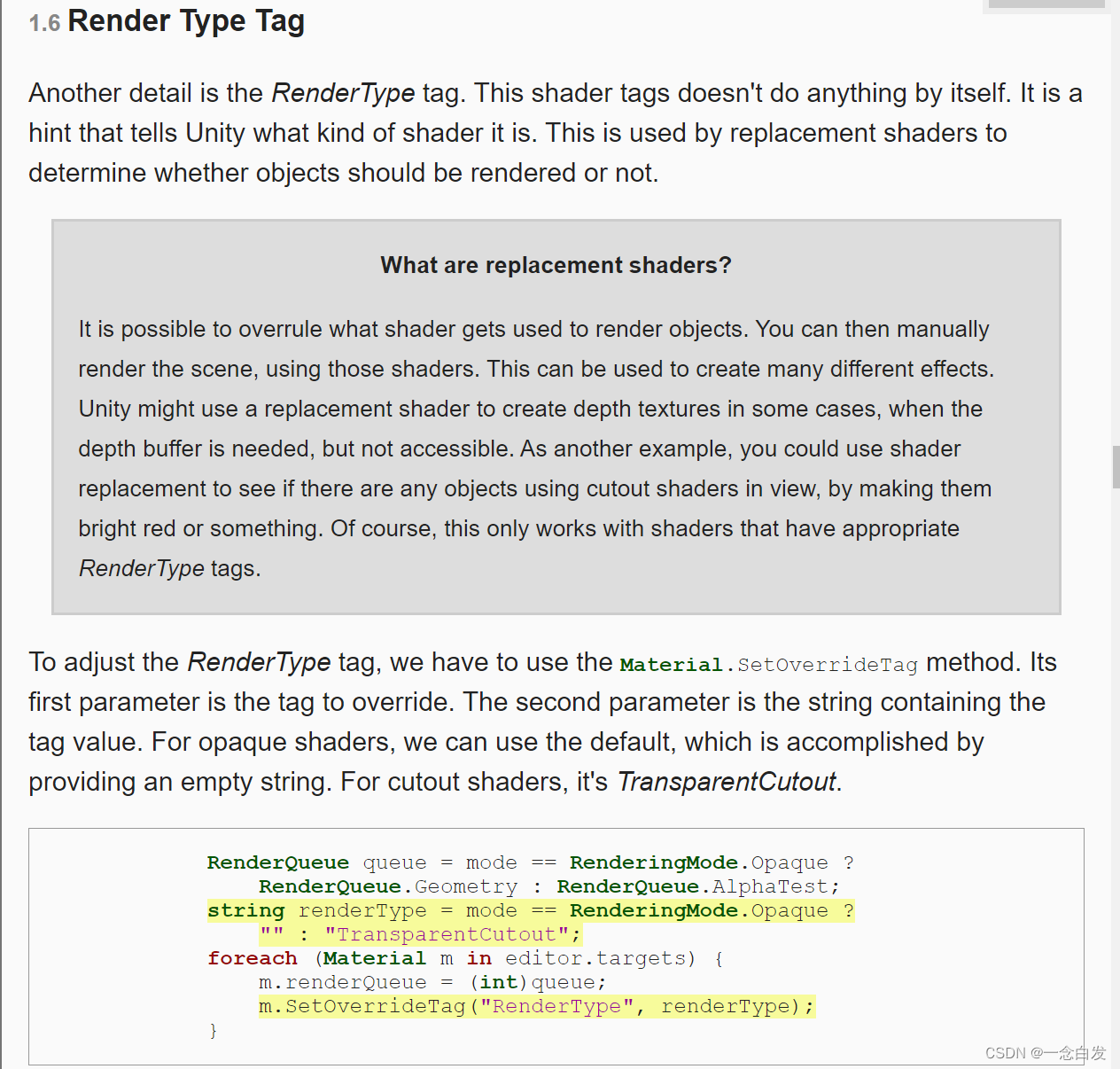

关于这个渲染Type的tags，是和replace shader相关的一个技术，除此以外好像没有啥用。

关于这个replace shader：

unity, 替换shader渲染（Rendering with Replaced Shaders） - wantnon - 博客园 (cnblogs.com)

(120条消息) Unity使用替换shader渲染（Rendering with Replaced Shaders）_coffeecato的博客-优快云博客_unity 替换渲染

Unity - Manual: Replacing shaders at runtime (unity3d.com)

大致描述一下他的作用即工作的原理：

就是说我想在场景渲染的时候，突然把场景的某些物体给它换一个shader来渲染。要想实现这个就用这个replace shader技术。

具体操作是通过C#代码你去控制时机，然后有一个函数专门用来把特定的物体的shader给替换掉。

那么这个函数自然也就需要两个参数了，一个是替换谁，一个是用什么shader来给人家做替换。

替换成shader这个不用多说，直接指定一个就好，而替换谁，这个其实就是和我们的render type有关系了。

首先说我们用作替换的shader，它里面可以有多个subShader，而每一个subShader有自己的 type。

我们被替换的shader也有他的type。所以替换就是：根据我们用作替换的shader的type，去看看物体的type，看看是否相同，如果相同那就给替换掉。

没有的话，这个物体就不被渲染。

当然上边两种情况，和第二个参数没啥关系，只传递进去一个shader，也可以做到啊，第二个参数有啥用呢？

当第二个参数传进去一个""空字符串的时候，就不一样了，这时候不管三七二十一，所有物体都被我们的替换shader来渲染。

而上边那种根据type比对的情况，第二个参数常常写"RenderType"

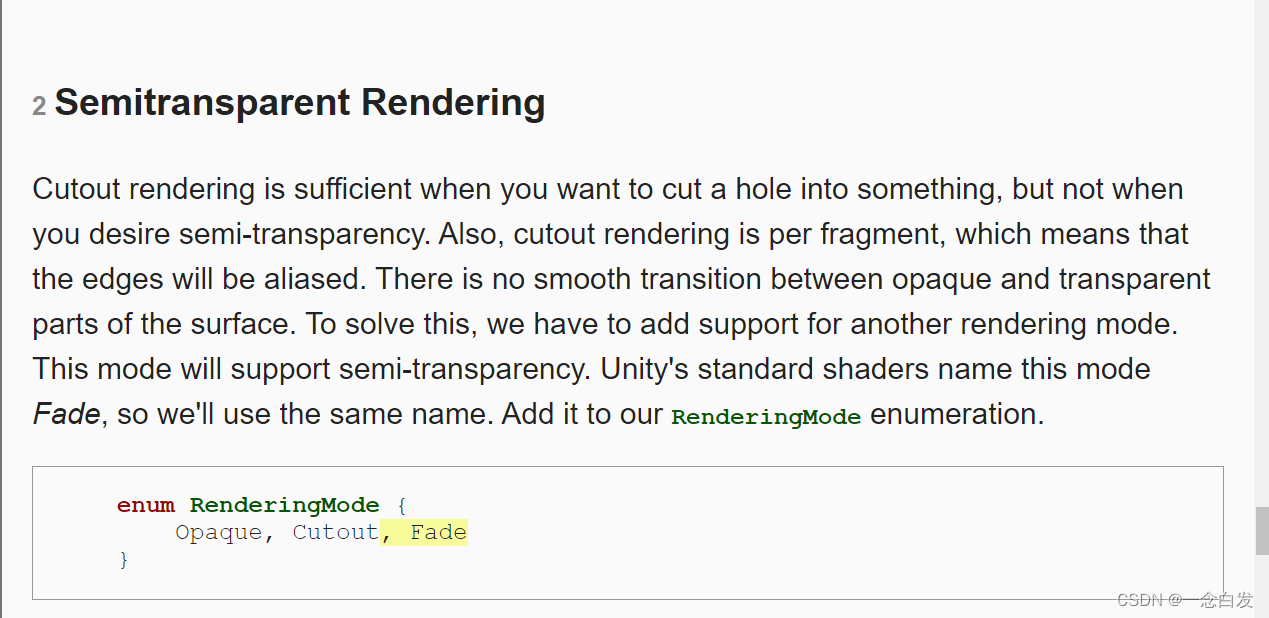

之前的透明效果其实是不能够满足很多的半透明的需求的，而且他是base on fragment的，是binary 的，所以会有锯齿。

这里由于fade他又有自己的一套rendertype和queue设置，所以这里越来越多，不过好在他们是一套一套的，一对一的。

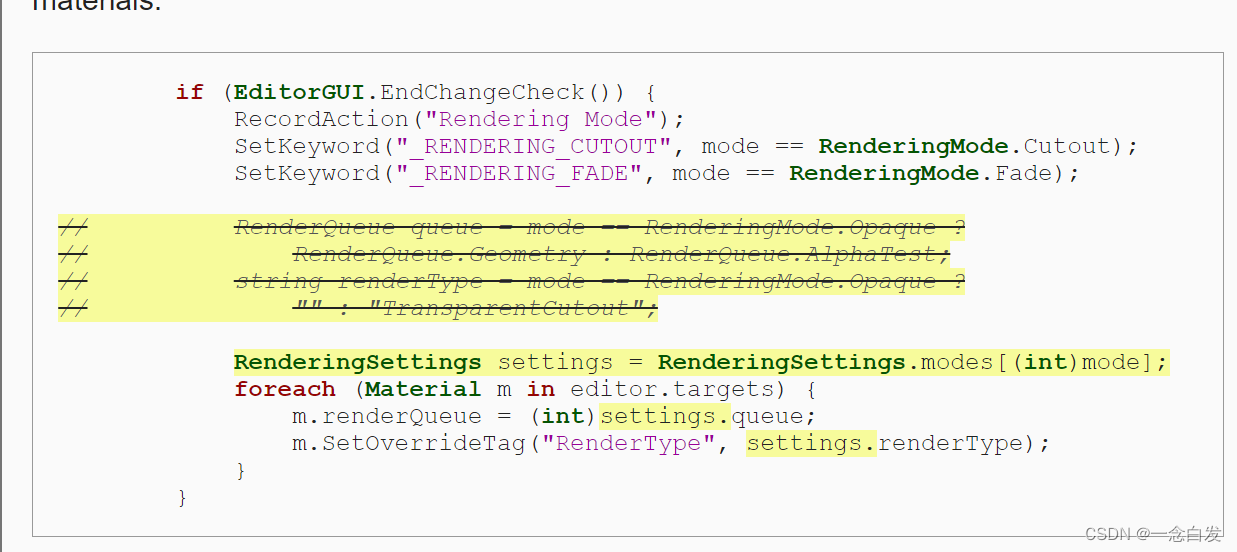

所以可以把两个类型封装成一个结构，然后创建一个结构的数组，把这几套都写出来放在数组中。然后直接从数组中取。

这里有一个小trick，就是使用mode，也就是枚举，其实他是从0开始的int。然后这里直接拿他作为下标采样。

只需要我们提前把mode数组放置元素的顺序和枚举renderingMode的顺序做一个对应就好了。

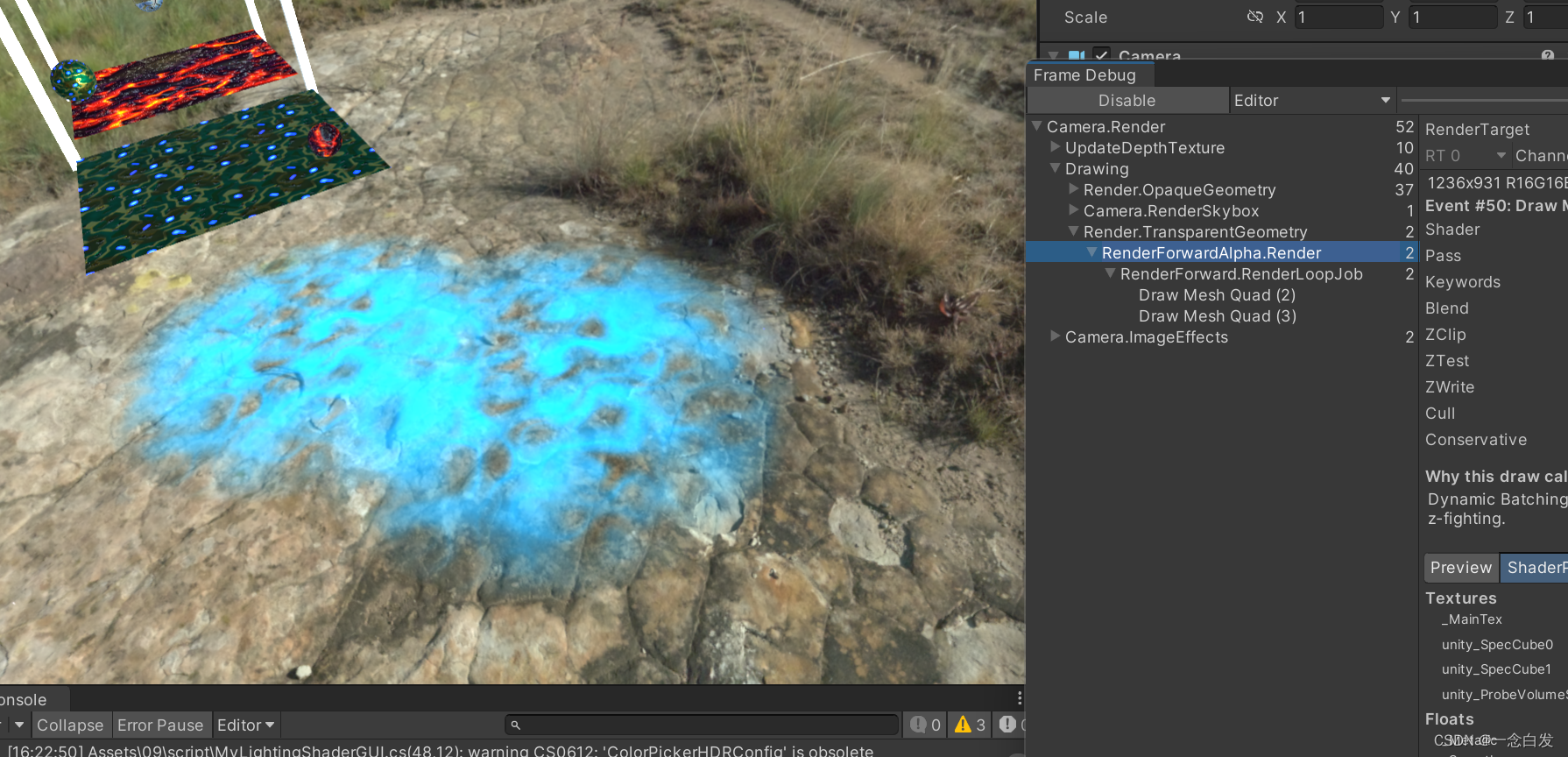

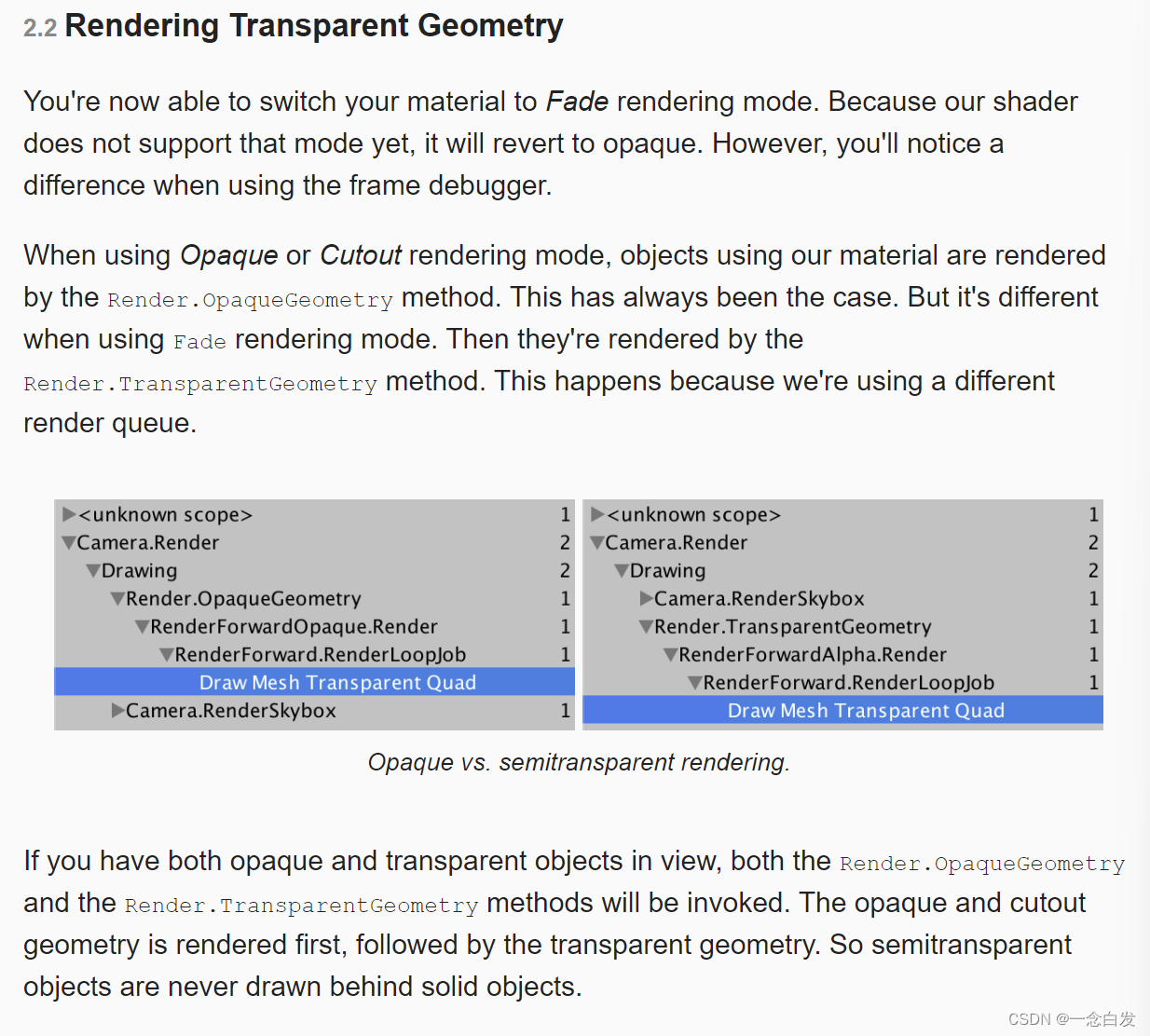

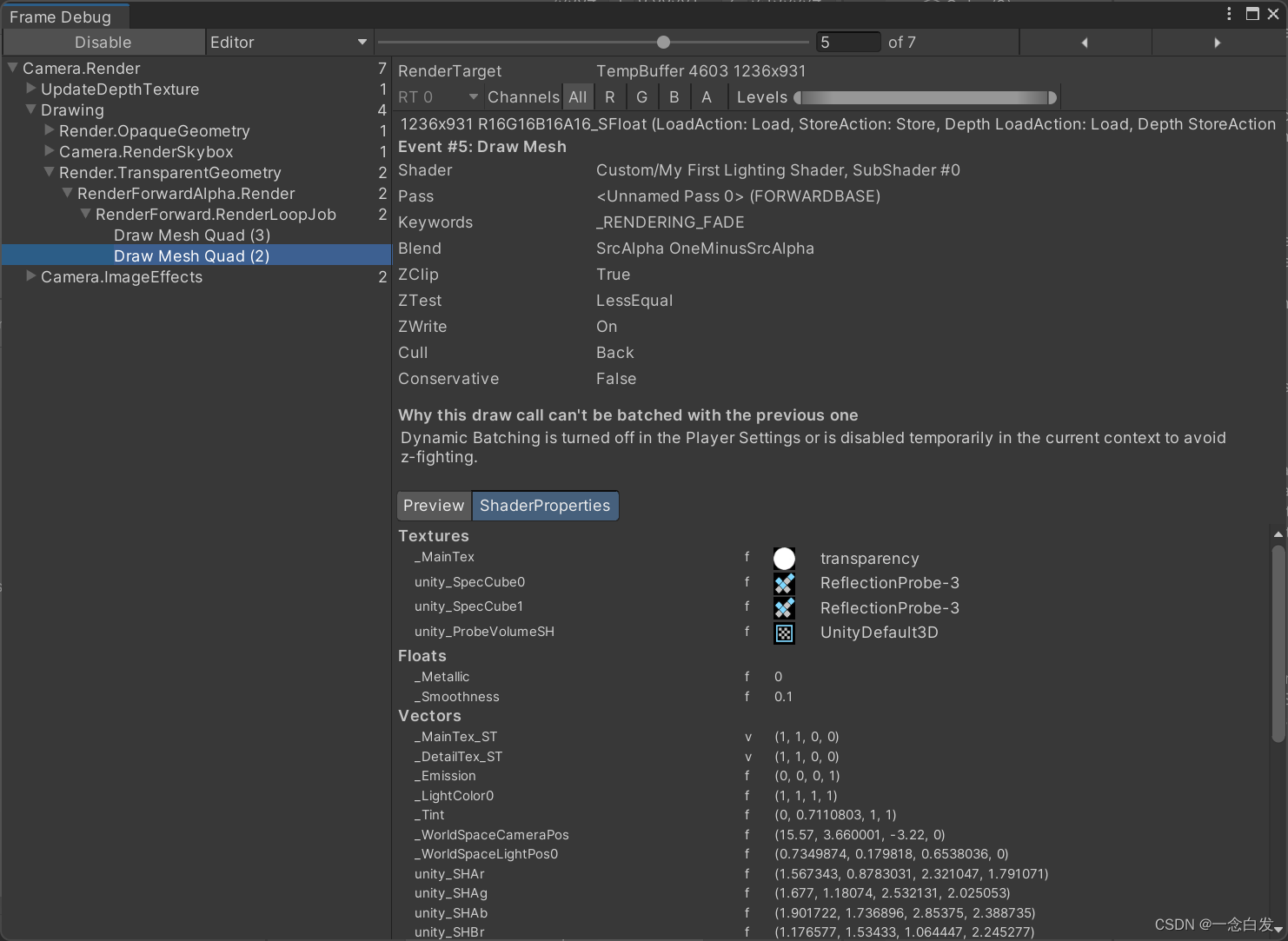

虽说现在我们还没有加入任何的半透明的代码，但是，当我们把模式切换成半透明渲染的时候，我们可以看到渲染的顺序以及draw call的名字都变了。

变成了Transparent的，因为只要我们修改成半透明，C#那边就会对shader加上我们自定义的renderQueue。

然后整个物体的渲染队列就变了，他的渲染顺序啥的就会跟着变。

最后这里又提到渲染顺序的问题，其实渲染队列的核心就是顺序，而顺序的目的基本上就是为了性能考虑。

因为渲染一些特殊的效果，像透明等，这都要比普通渲染有着更多的性能消耗，所以一般把这些放在后面渲染，如果提前渲染的话有可能渲染了又被别人挡住了，就白渲染了。

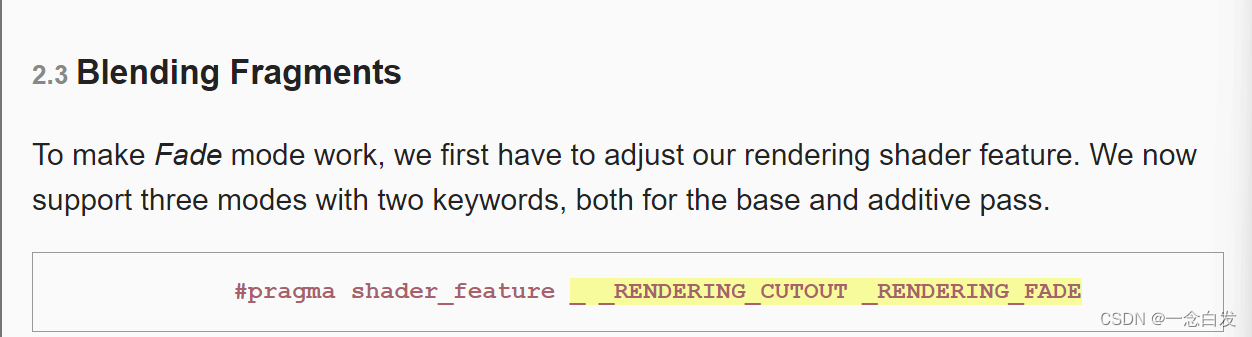

两个重点，一个是他俩要写在一个#pragma里面，而且最前面需要加一个下划线。

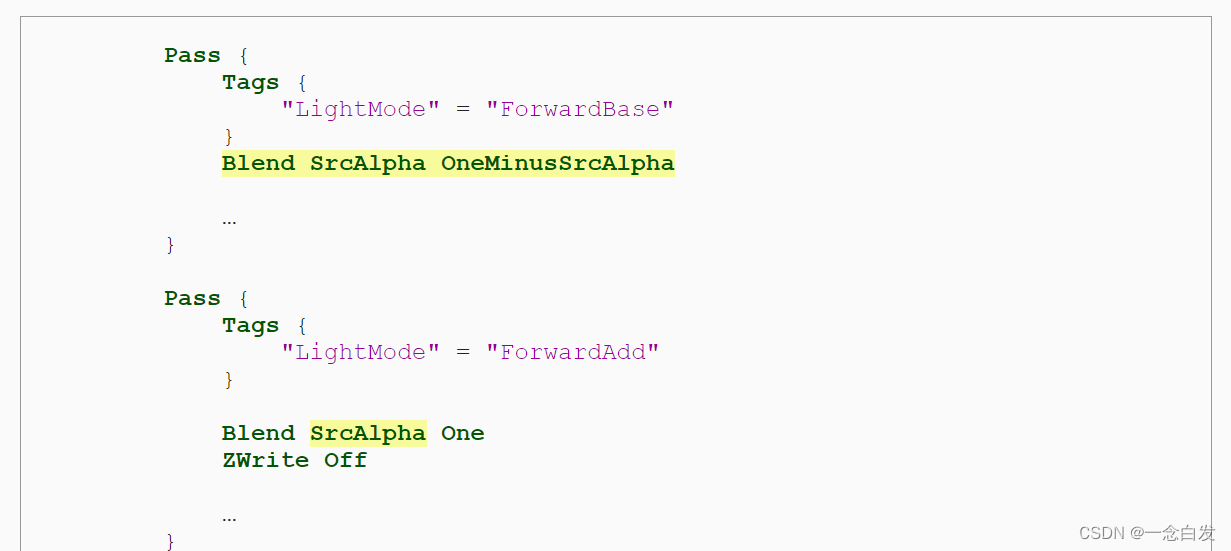

这里关于混合模式的修改，涉及多pass的情况。

实现出半透明效果之后，这里又来问题了，我们直接hard code写上那些Blend模式，如果我们把rendeirng mode换成其他的就又不行了。

所以这里角度把他们搞成变量，然后在C#中来处理一下。

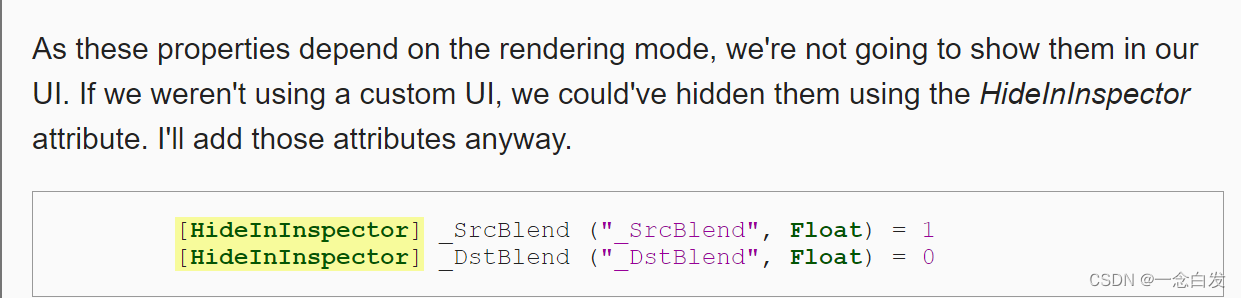

这里前面的关键词其实是可以不加的，因为我们是自定义UI，加上也没问题。

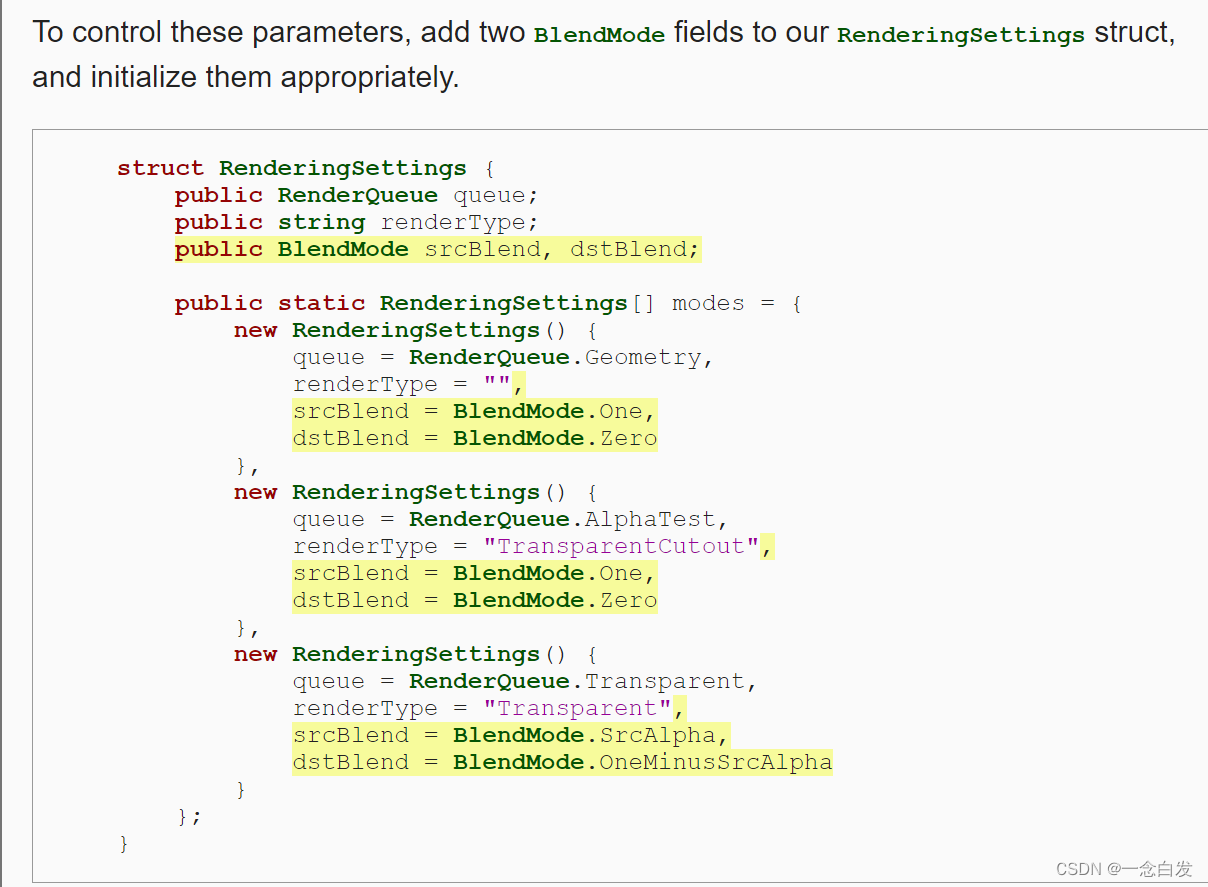

然后在我们C#中控制的时候，这些东西恰恰和我们之前写的RenderingSetting一样，正好是一套一套的。

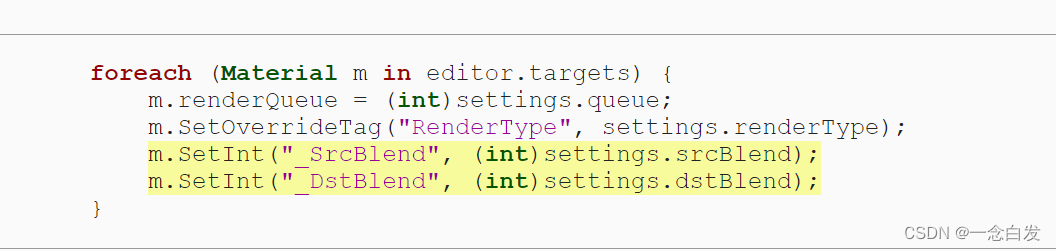

这里是直接修改属性，所以SetInt接口。

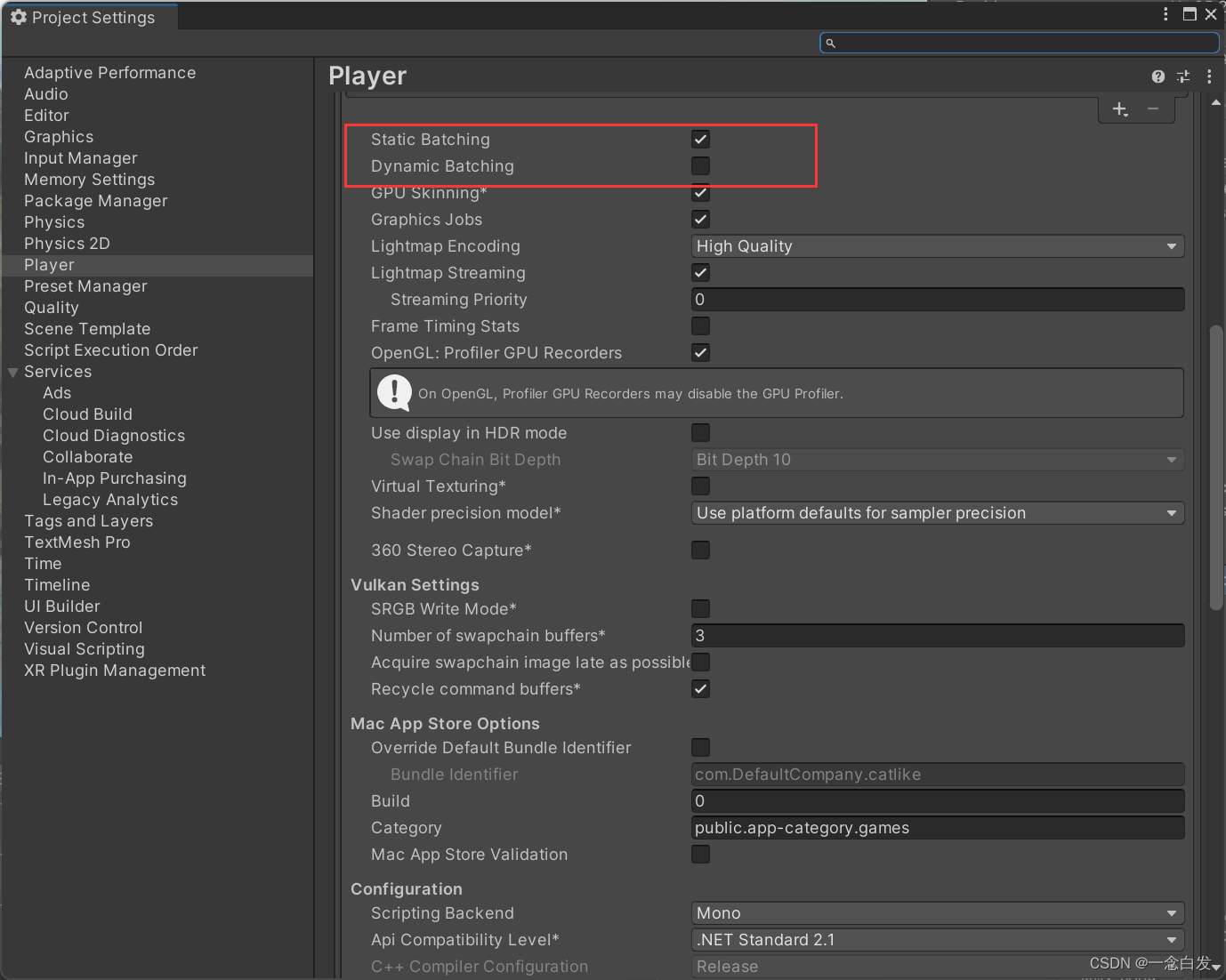

这里可以对batching进行一个打开关闭，

如果没有关闭场景里的两个面片合并渲染了，我们没办法看出他们的实际渲染顺序。



打开之后，

在这个视角下是先远处的那个，然后近处的。

换到这边的视角下，还是先远的那个，再近的这个。

其实第二个图中近的那个，他的高度要高一些，也就是它把后面的那个给挡住了，这时候先第二个再第一个问题不大。

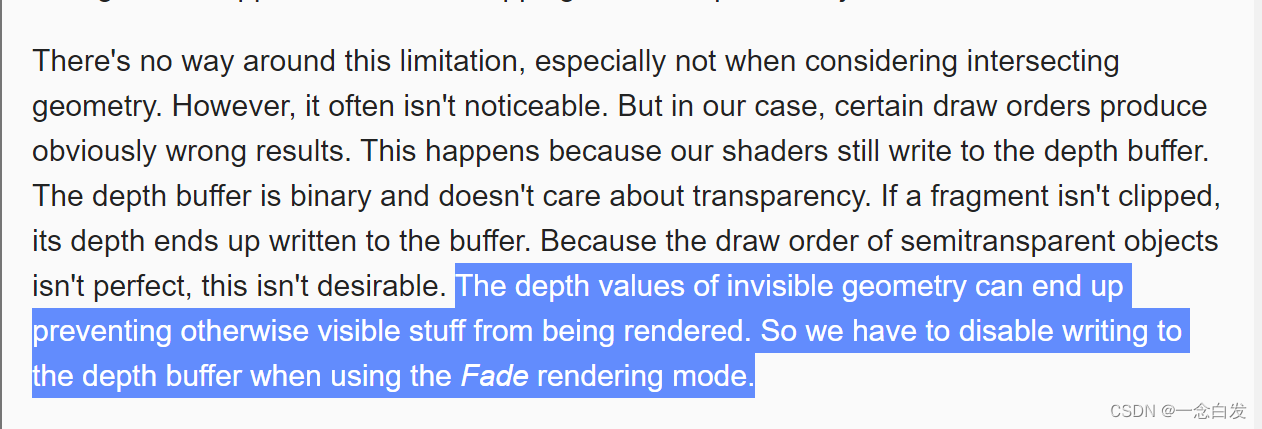

但是第一个图就问题大了。先渲染的远处的，也就是更高的，更高的这个挡住了低的那个的一部分，它渲染之后写入了深度，

近处的那个再渲染的时候，就被裁剪掉了。

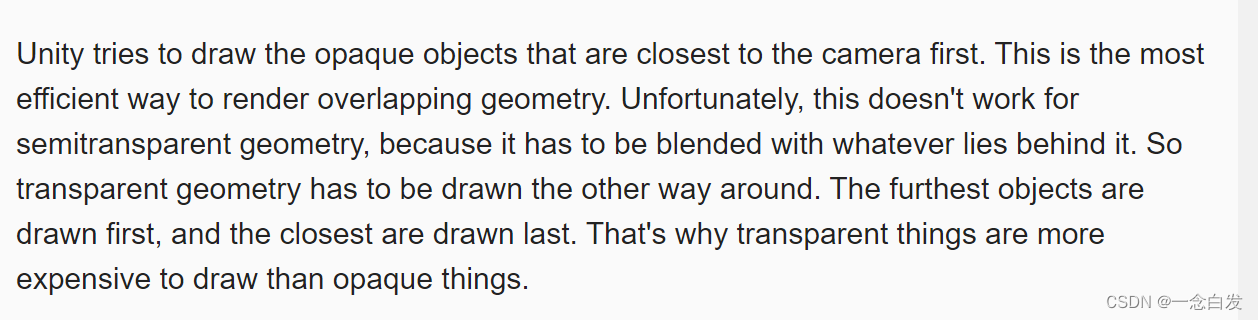

透明物体Unity先后再前，因为透明要和后面的混合！

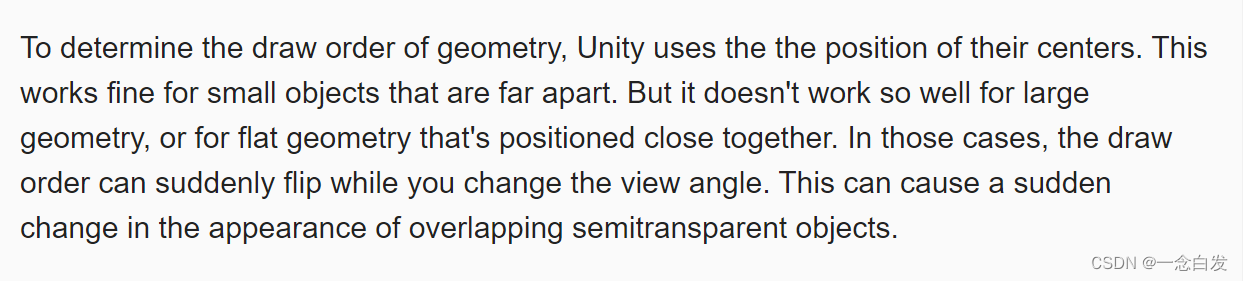

关于排序还有一个问题，就是因为排序使用的是中心点的位置，所以当物体体积很大的时候或者是一个大的面片的时候。

两个物体之间很容易overlap，这样当摄像机视角移动的时候，会导致他们的相对顺序发生变化，渲染顺序也随着变化。/

那么效果上就会带来一些突变。

其实如果我们解决了刚刚上边的那个大问题，其实这个混合先后顺序其实都好说，有点差错也没那么明显/

所以结论就是，关闭深度写入。

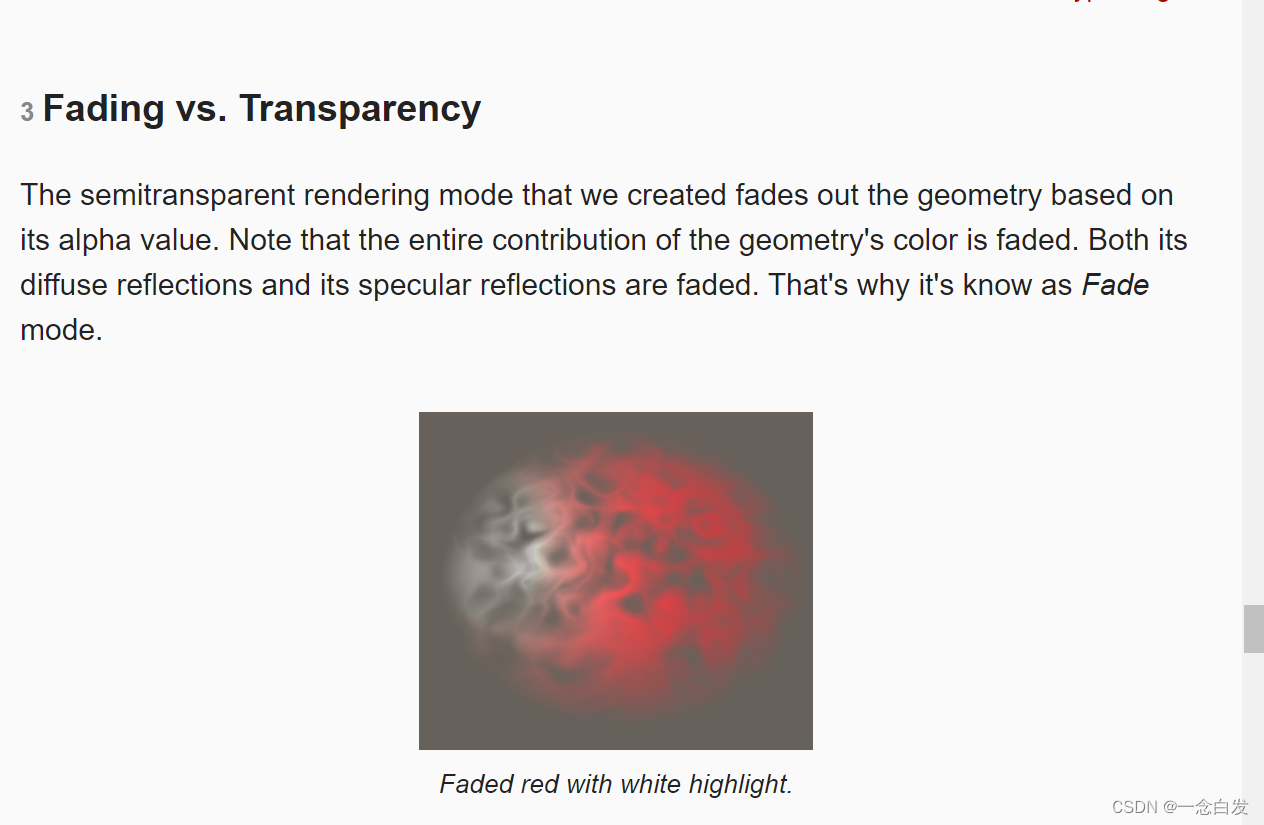

这里又深入了一层，就是我们的fade效果还是不够逼真，fade是把最终的颜色进行了一个混合fade，但是实际情况，高光往往不会进行fade

不会进行混合，而是直接累加上去。而diffuse部分是需要混合的。

所以为了实现这一点，我们把

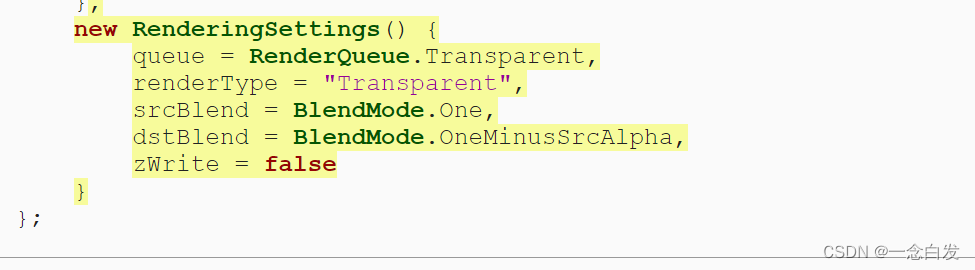

系数这么设置，对于src部分直接是1，意思是被混合的那个比例完全不变，而当前像素的系数从之前的alpha变成1.

这是为啥，因为我们要做的是，自己手动把alpha给乘上去，然后混合的时候只需要乘以1就好了。这样和之前就一样了。

不同的是，我们自己乘以alpha，我们可以只在diffuse部分乘以alpha，而之前的fade玩法是让混合的时候帮我们乘/。

那就是对颜色整体，包括diffuse和specular都去相乘了。

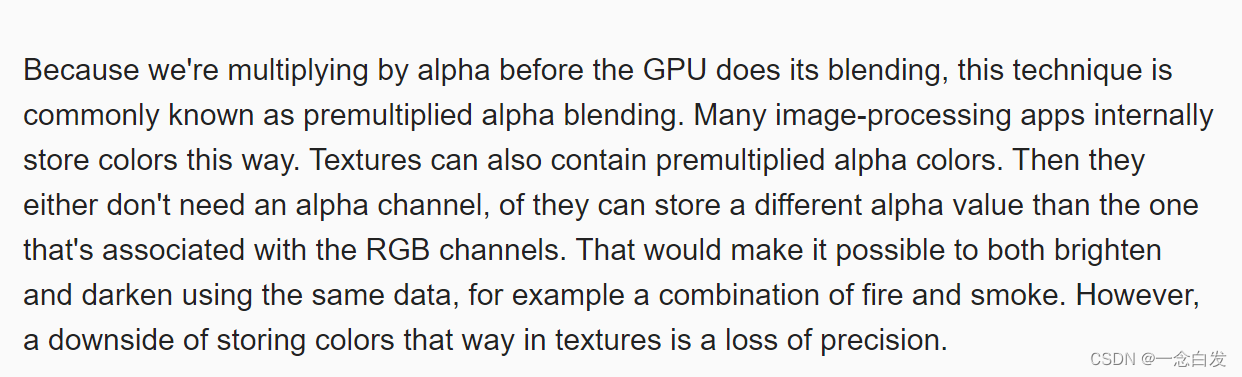

我们在混合之前乘以Alpha这招叫做：premultiplied alpha blend

这里在写的时候，出了一个bug，就是我们在面板中选中这个transparent模式，但是他不会又反应，也就是不能切换到这个transparent模式。

就是选项无论本来是啥，opaque也好，cutout也好，我们点击切换到transparent都会直接换成Opaque。

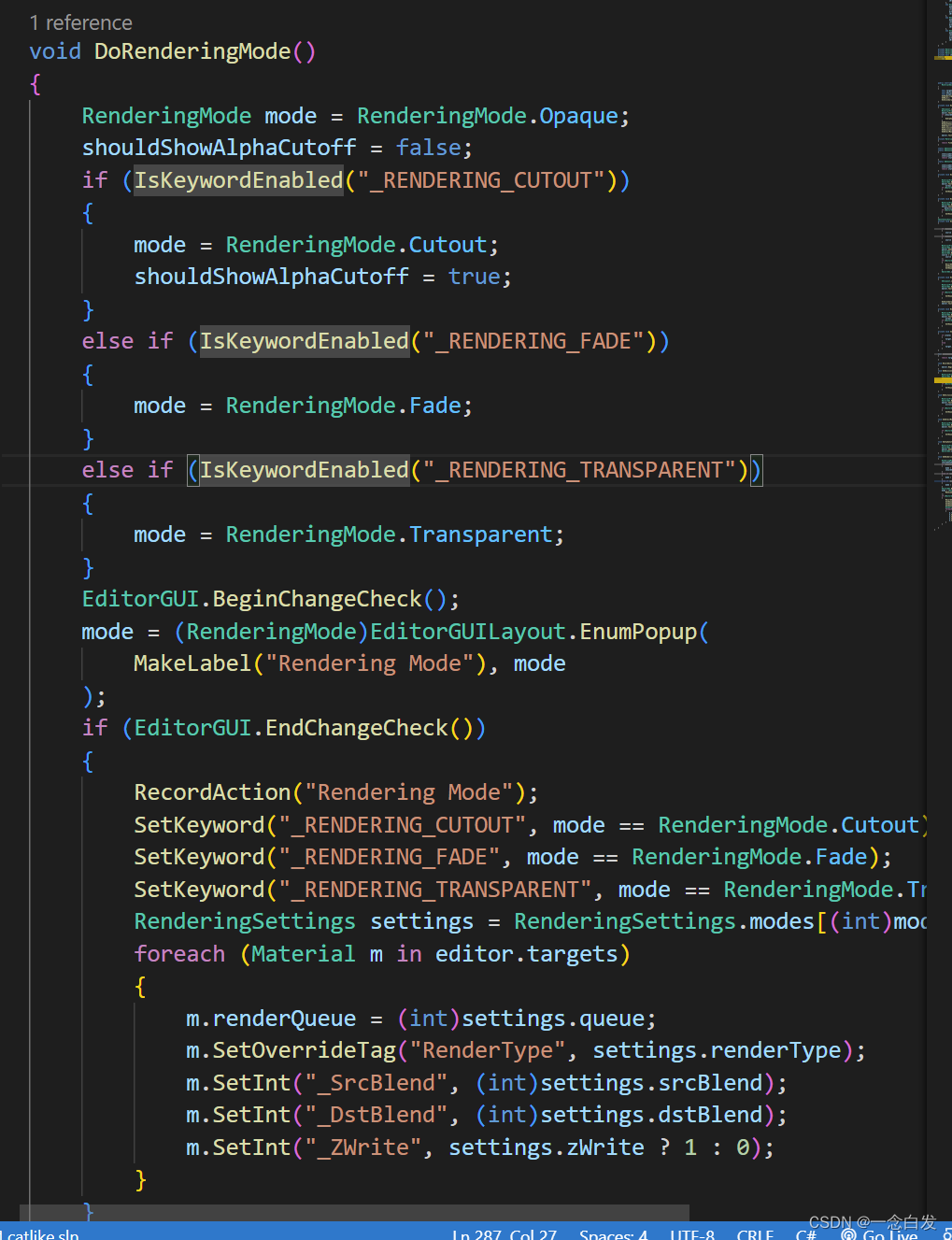

分析下这个流程，在某一次我们点击了transparency之后，他的mode就会返回transparent，这个无疑。

然后进入下面的if，首先会设置关键词，这个也没问题。然后相关的setting，然后就是下一帧了，从头进来，会判断

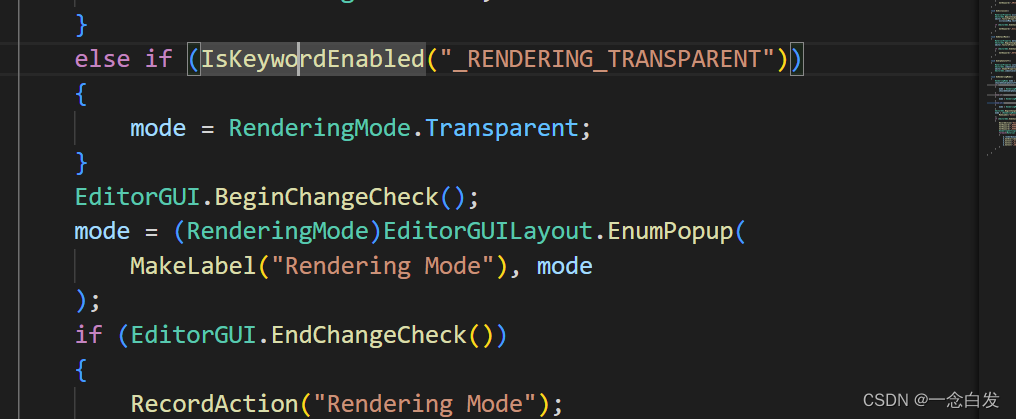

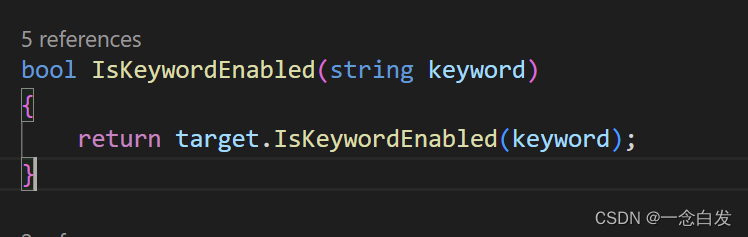

Keyword Enabled 这个是材质面板去控制：

材质面板去查看这个关键词是否激活。这里其实根据debug输出判断就是这里的问题。

返回的是false。

然后根据最后的原因：是我在Shader中漏掉了pragma声明。

应该可以推断出这里可能检测关键词是否enabled的时候，他和shader内部是否声明这个关键词是有关系的。。

然后再往下分析，由于本该进入第三个if，但是没进，说明现在都没有进入，所以最后显示的标签就变成了Opaque，

相关的效果也是Opaque的。

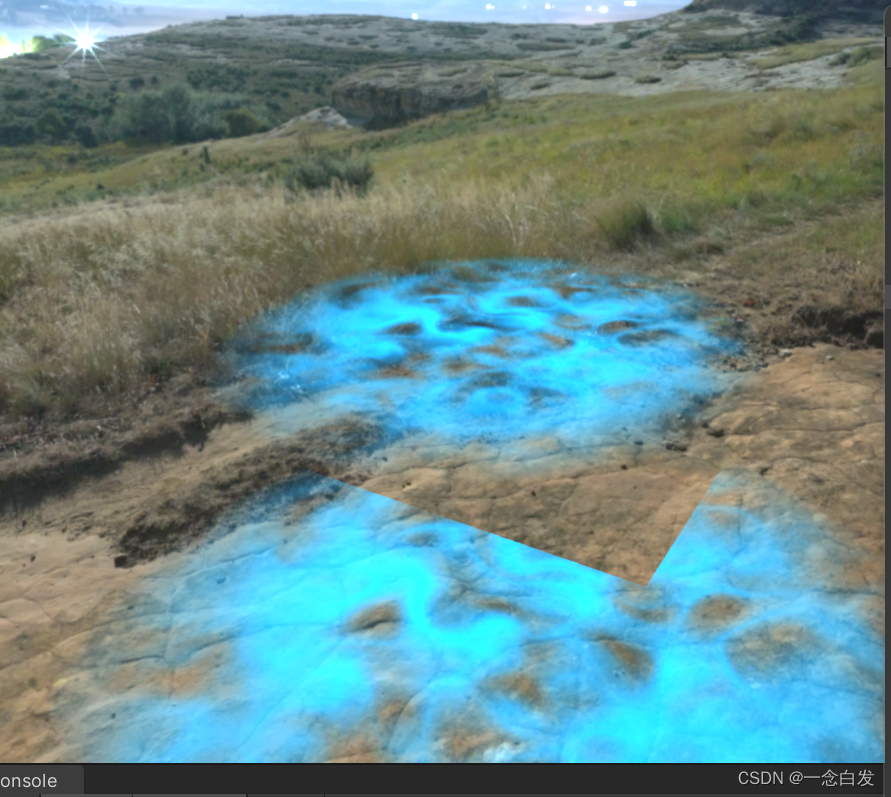

这个是最终的效果。

这里由于是一个预乘操作，所以这里有些情况是直接把预乘之后的结果放在了纹理中，

其实周围多了一些白色的，形成一个正方体的轮廓，这是因为环境光的作用，高光的作用。

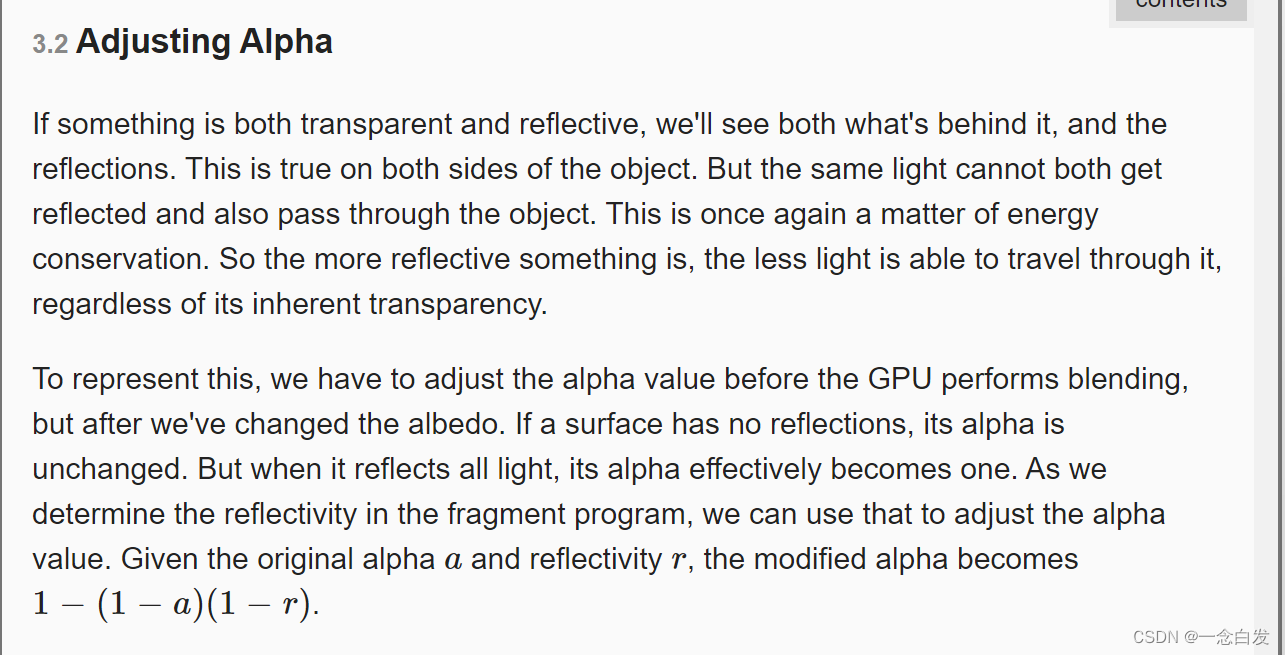

最后考虑 energy conservation，

透明是投射，而高光不受透明的影响，他是反射部分，当我们考虑了反射之后，我们的透明度其实要改变的。

因为能量守恒，总光的数量是不变的。

所以高光考虑之后，透射的光就会变少。

关于是公式的理解，从透明度上理解，1-a就是透明度，然后他和反射率呈反比，所以这里乘以1-r。

得到了透明度，再用1减去就是不透明度。

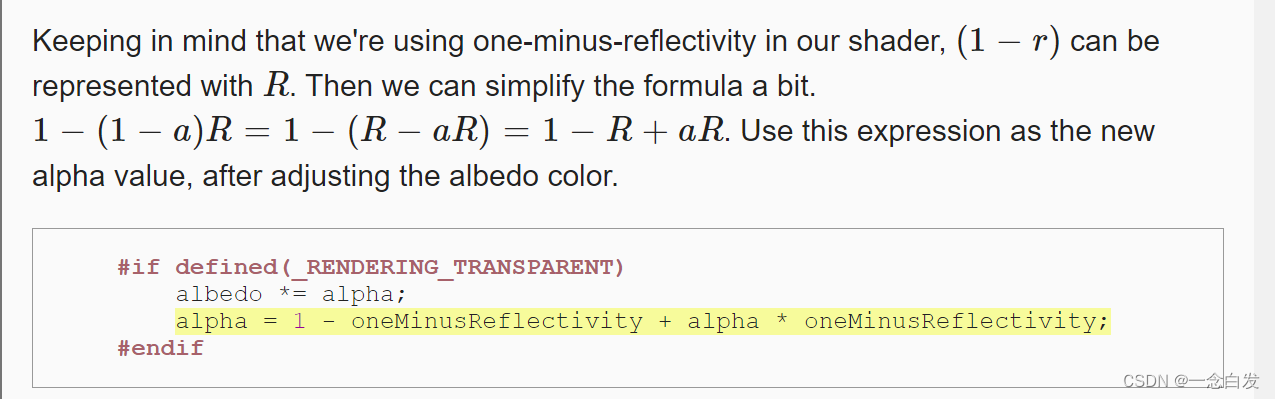

公式化简一下，写code。

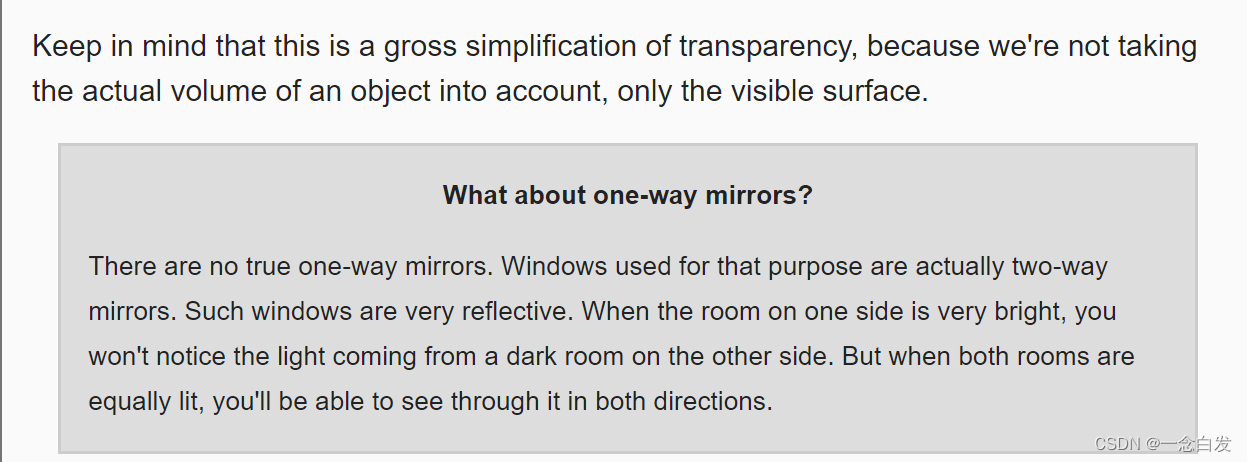

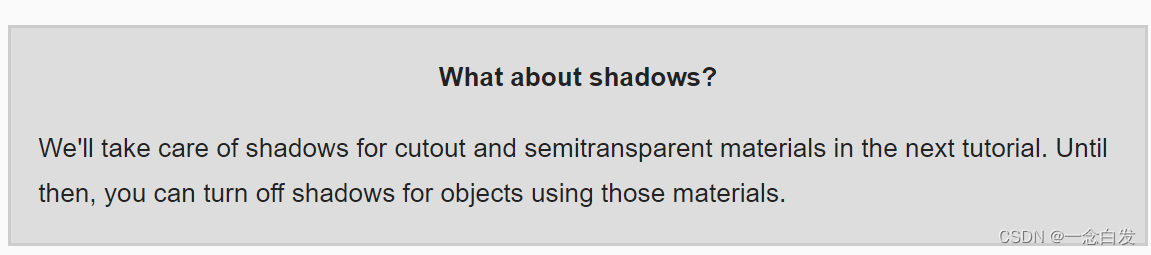

这里也都只是 simplification，因为实际的透射光的多少和体积也有关系。

最后说了一个one way mirror，意思就是表现出one way是因为一边太暗了，如果两边一样强的光，就不会又这个结果了。
