1.4 Pass

1.Pass简介

2.Tags之LightMode

3.渲染状态

---

1.Pass简介

在URP中, Pass的执行顺序并不是严格按照Shader中编写的Pass顺序, 而是由URP管线根据每个Pass的LightMode Tag来调度

执行; URP管线在渲染过程中会定义多个渲染阶段(例如: 前向渲染、阴影投射、深度预处理等), 每个阶段会收集所有Shader

中具有对应LightMode的Pass, 然后按照URP内部定义的顺序执行

---

2.Tags之LightMode

a.UniversalForward

这是URP的主通道, 用于渲染所有受到光照影响的物体

b.SRPDefaultUnlit

用于渲染不受光照影响的物体

c.ShadowCaster

用于渲染物体到阴影贴图中, 当物体需要投射阴影时, URP会调用这个Pass来生成阴影信息

d.DepthOnly

用于渲染物体的深度信息到深度纹理(_CameraDepthTexture)

e.Universal2D

用于URP的2D渲染器(Render 2D)

---

3.渲染状态

1).渲染剔除

a.Cull Back 剔除背面, 默认的方式

b.Cull Front 剔除正面

c.Cull Off 不剔除

---

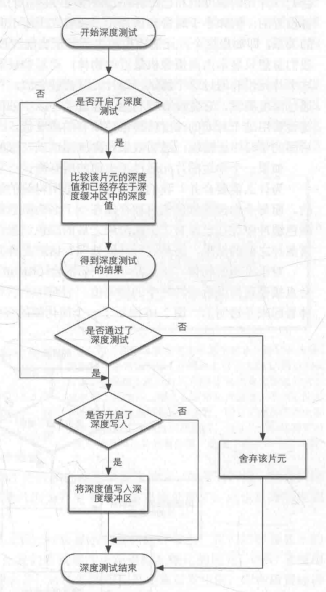

2).ZTest 深度测试

a.Less

当前片元的深度值小于深度缓冲中的值时通过测试(默认值)

b.Greater

当前片元的深度值大于深度缓冲中的值时通过测试

c.LEqual

当前片元的深度值小于或等于深度缓冲中的值时通过测试

d.GEqual

当前片元的深度值大于或等于深度缓冲中的值时通过测试

e.Equal

当前片元的深度值等于深度缓冲中的值时通过测试

f.NotEqual

当前片元的深度值不等于深度缓冲中的值时通过测试

g.Always

始终通过深度测试

---

3).ZWrite 深度写入是否打开

a.On 开启深度写入

b.Off 关闭深度写入

注: "UPR渲染管线中, 天空盒一般是在不透明物体之后渲染的"

---

4).Blend

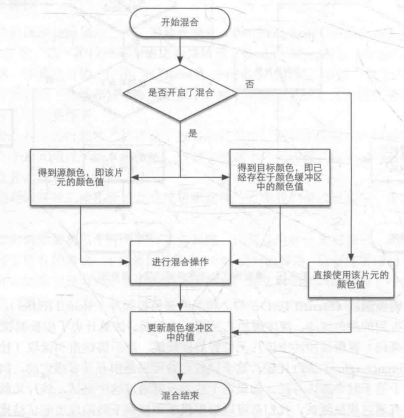

渲染状态中的Blend(混合)用于控制如何将"当前片元的颜色与已有颜色缓冲中的颜色进行混合"

在URP(Universal Render Pipeline)中, 默认的混合状态通常是不混合("即Blend Off")

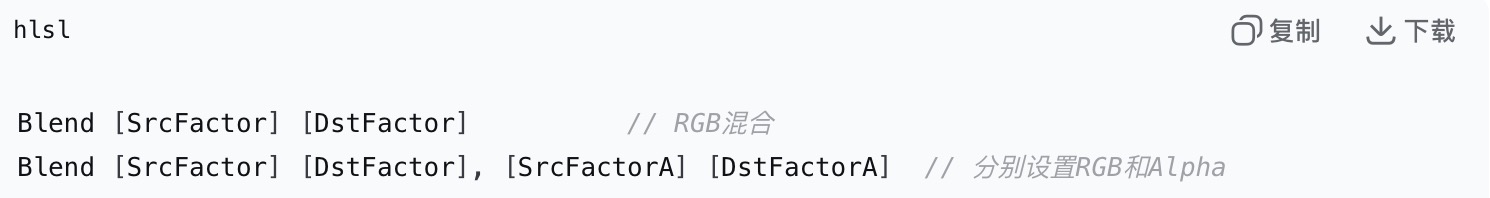

a.语法

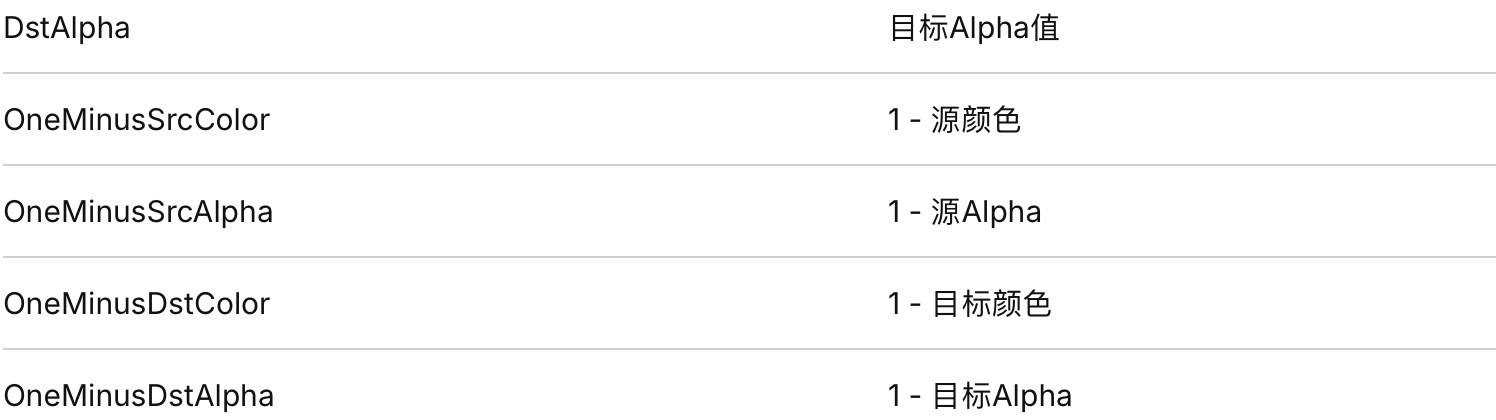

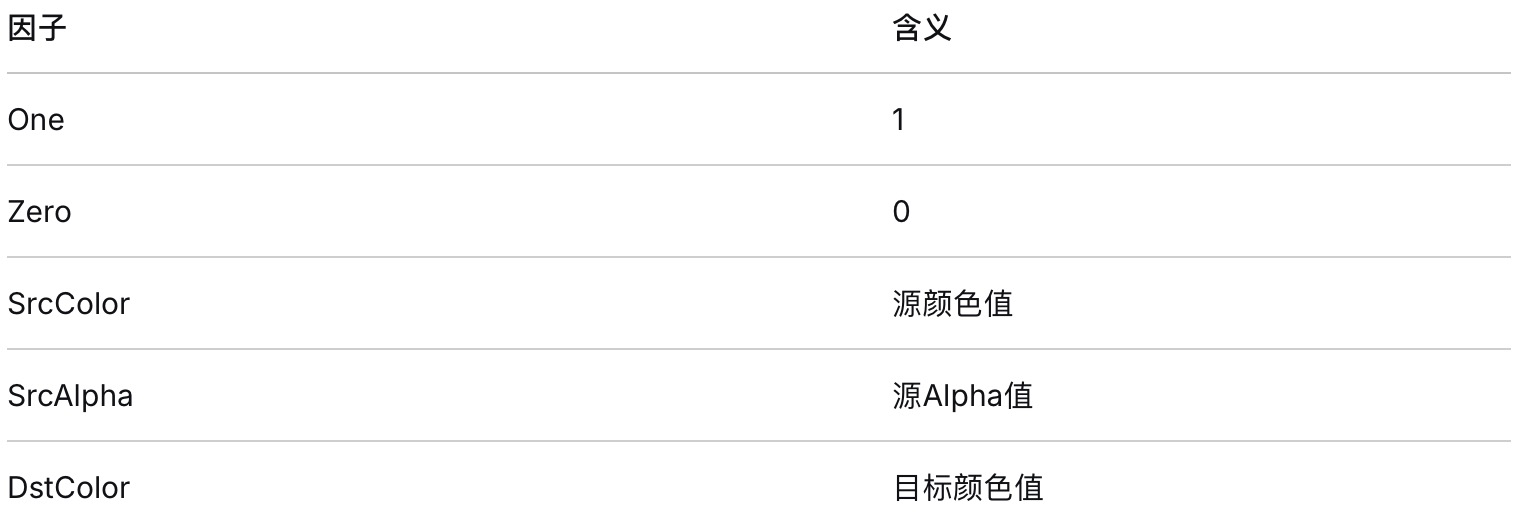

b.混合因子

c.常见的使用混合情况

- 半透明物体 "Blend SrcAlpha OneMinusSrcAlpha"

如玻璃、水、烟雾等，需要将当前片元的颜色与背景颜色混合, 以产生透过物体看到后面的效果; 通常使用

- 加法混合(Additive Blending) "Blend One One"

常用于光晕、粒子效果等, 这种混合模式会让颜色相加, 使得颜色变亮

- 乘法混合(Multiplicative Blending) "Blend DstColor Zero 或 Blend Zero SrcColor"

用于暗化或阴影效果

- 预乘Alpha(Premultiplied Alpha) "Blend One OneMinusSrcAlpha"

用于处理已经乘以Alpha的纹理, 可以避免边缘黑边
