【银尔达IOT物联网平台】常供电定位器示例

  银尔达IOT物联网开发平台：iot.yinerda.com

更多资料访问：https://yinerda.yuque.com/yt1fh6/iot

功能支持4G设备的连接，管理；支持设备数据点定义，解析，处理，储存，统计；支持微信小程序/APP管理对接；通过电话、短信、微信、邮件等报警信息通知；支持服务与服务器对接；支持服务器边缘计算数据；支持私有化部署,log替换，特殊功能定制。

---

注意:任务可以自己写，也可以提需求找工程师实现，如果涉及到多个传感器等复杂应用，建议我们工程师给你实现，快速，稳定，靠谱。

一、功能介绍

本教程任务实现银尔达GPS模块的GPS定位数据上报，支持的产品型号：

型号	功能
G2100W	GPS北斗定位，1路RS232,1路RS485，带外壳
G2111Y	GPS北斗定位，1路高电平输入，1路NPN输出，1路RS485，带外壳
G2100C	GPS北斗定位，1路TTL串口，外置天线，核心板
G2100C-P	GPS北斗定位，1路TTL串口，板载天线，核心板
G2100Y-P	GPS北斗定位，1路RS485串口，板载天线，核心板
GNSS1-P	GPS北斗定位，1路高电平输入，1路NPN输出，带外壳
G2200	GPS北斗定位，电池供电，充电，带外壳

注意输入输出的还可以自己内部实现联动，比如输入触发后，控制继电器输出等，这部分逻辑可以自己实现，比较简单，也可以找工程师实现。

注意拥有串口的设备，还可以扩展各种传感器，比如读取温湿度，液位，电表，功率等数据上传监控，并且可以和继电器，输入等实现联动控制，这部分特殊逻辑比较复杂，如果有需要可以提需求让工程师给你对接传感器功能。

二、显示的UI效果

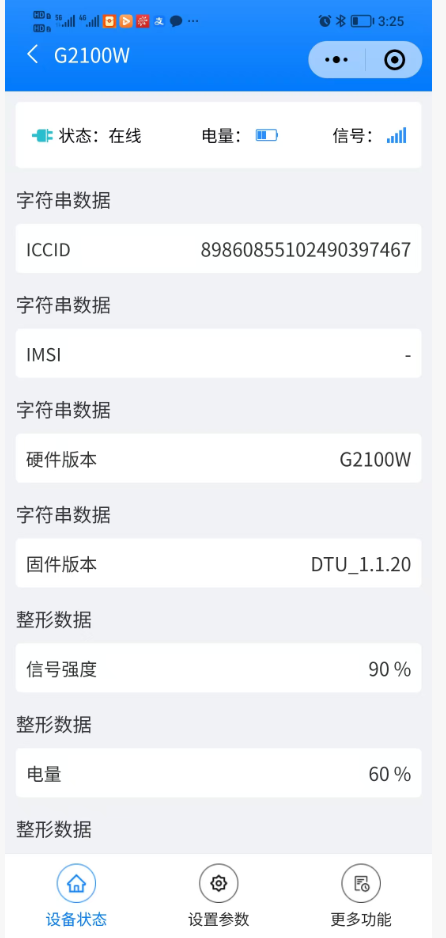

2.1、小程序界面

小程序布局默认UI，状态界面。

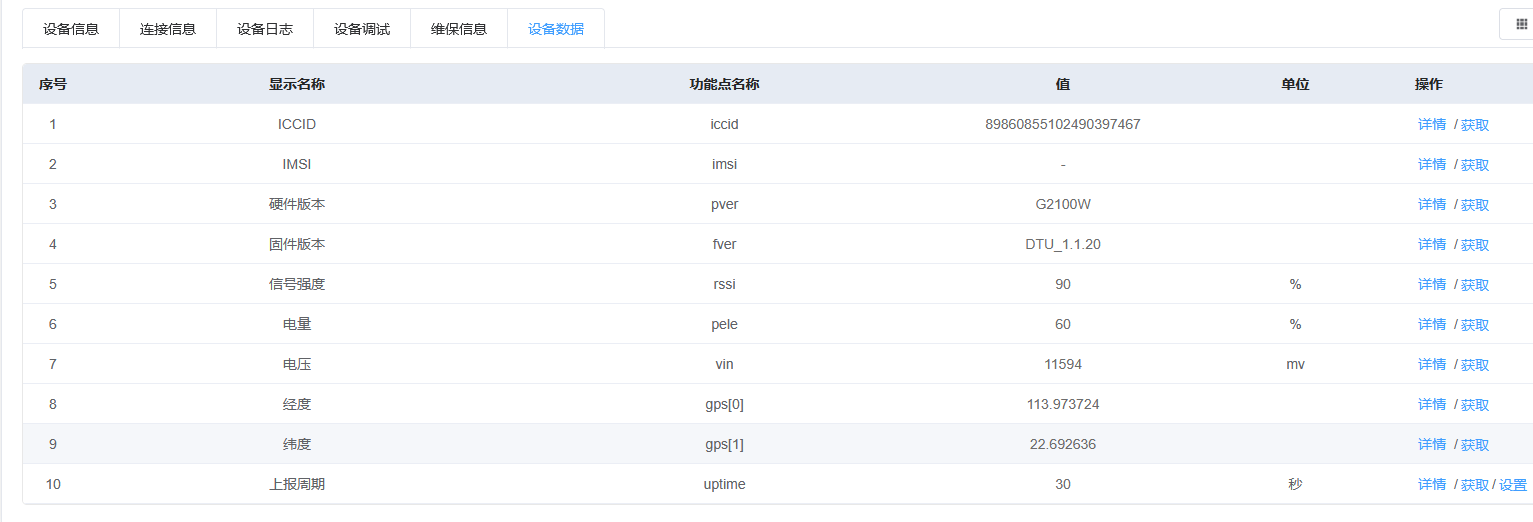

2.2、WEB界面

设备数据里面能看到当前数据点的值

三、任务代码

产品创建，DTU参数配置参考《平台入门实例(必看)》教程，里面讲解了完整的产品创建，数据点定义，设备授权，设备配置，参数更新等流程。然后在把本教程创建产品的时候使用模板“ 常供电定位器 ”创建，已经设置了数据点和UI，然后把下面的任务拷贝到DTU的分组任务里面，上电更新参数即可，不需要在额外操作。

function
	local tname="GPS"
	log.info(tname,"start")
	local nid=1
	local uid=1
	PronetStopProRecCh(1)
	UartStopProRecCh(1)
	--IOT系统保留字段
	local pver,fver,rssi,pele="GPS","DTU.1.1.21",50,50
	--自定义字段
	local vin=0
	local uptime =60
	local lasttime =os.time()
	local needdup =1
	local sdid =1

	--查询table 数组里面是否有某个变量
	function CheckNameInTable(t,value)
		for i, v in ipairs(t) do
			if v == value then
				return true
			end
		end
		return false
	end

	--通过CSQ获取信号强度的函数
	function TaskGetRssi()
		local csq = mobile.csq()
		local r =0
		if csq > 29 then
			r = 100
		elseif csq > 25 then
			r = 90
		elseif csq > 22 then
			r = 80
		elseif csq > 20 then
			r = 70
		elseif csq > 18 then
			r = 60
		elseif csq > 16 then
			r = 50
		elseif csq > 14 then
			r = 40
		else
			r = 0
		end
		return r
	end


	uptime = fskv.get("uptime") or 60

	--解析服务器
	while true do
		--接收服务器下发的数据
		local netr = PronetGetRecChAndDel(nid)
		if netr then
			log.info(tname,"netr data",netr)
			--解析IOT模型数据服务器下发的是JSON
			local obj,r =json.decode(netr)
			if  r and obj and obj.cmd and obj.did then --判断关键字段是否缺失，然后根据自己定义的数据点去解析字段做逻辑
			    if obj.cmd =="sset" then --服务器设置参数
					local p = obj.param --把param的值取出来存起来后面做逻辑，也可以一再这里做逻辑，最好不要做延迟动作的逻辑，否则和阻塞系统
					if p.uptime then
						uptime =  p.uptime
						fskv.set("uptime",uptime) --保存周期上报时间
					end
					--应答服务器
					local b={}
					b.cmd="ssetbck"
					b.did=obj.did --注意这个did需要和服务器下发的did一样，表示应答对应的命令
					b.rst=0
					b.times =os.time().."000" --转换成ms
					local s = json.encode(b)
					log.info(tname,"ssetbck data",s)
					PronetSetSendCh(nid,s) --发给服务器应答数据
				elseif obj.cmd =="sget" then--服务器读取一个或者多参数
					local p=obj.param.datapoint
					local b={}   --b是组装应答的结构体
					b.cmd ="sgetbck"
					b.did =obj.did
					b.rst =0
					b.times =os.time().."000" --转换成ms
					b.param={}
					-- param.xxx xxx就是服务器获取的字段,当然如果流量足够，可以直接返回设备全部的状态给服务器
					if CheckNameInTable(p,"imei") then
						b.param.imei=mobile.imei()
					end
					if CheckNameInTable(p,"iccid") then
						b.param.iccid=mobile.iccid()
					end
					if CheckNameInTable(p,"imsi") then
						b.param.imsi=mobile.imsi()
					end
					if CheckNameInTable(p,"pver") then
						b.param.pver=pver
					end
					if CheckNameInTable(p,"fver") then
						b.param.fver=fver
					end
					b.param.rssi=TaskGetRssi() --注意rssi是百分比表示
					b.param.pele=100 --注意pele是百分比表示
					--业务字段

					local lng,lngt,lat,latt =GetGps()

					b.param.gps={lngt,latt} --浮点数据
					local s = json.encode(b)
					log.info(tname,"sgetbck data",s)
					PronetSetSendCh(nid,s) --发给服务器应答数据
				elseif obj.cmd =="dgetbck" then --服务器应答设备获取参数的命令，可以处理也可以不出来，应答表示服务器收到了,没应答你可以重发

				elseif obj.cmd =="dupbck" then --服务器应答设备上报参数的命令

				end
			end
		end

		--主动上报数据，一般是检查状态变化后或者周期上报，IOT 要求5分钟内必须上报数据要不然会提示离线

		if os.time() -lasttime > uptime then  --没任何数据交互180秒上报一次
			lasttime = os.time()
			needdup =1
			log.info(tname,"heart up")
		end

		if needdup ==1 then
			local b={}   --b是组装应答的结构体
			b.cmd ="dup"
			b.did =sdid..""
			b.times =os.time().."000" --转换成ms
			b.param={}
			b.param.rssi=TaskGetRssi() --注意rssi是百分比表示
			b.param.pele=60 --注意pele是百分比表示
			local lng,lngt,lat,latt =GetGps()
			b.param.gps={lngt,latt} --浮点数据
			local s = json.encode(b)
			log.info(tname,"dup data",s)
			PronetSetSendCh(nid,s) --发给上报发给服务器
			needdup =0
			sdid =sdid+1 --每次发送后did要与上一次不一样
			lasttime = os.time()
		end
		sys.wait(100)
	end
end
