【银尔达IOT物联网平台】八路远程开关示例

原创 已于 2025-09-18 17:02:25 修改 · 336 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#物联网 #apache #java #嵌入式硬件 #数据库

于 2025-09-18 11:53:37 首次发布

 银尔达IOT物联网开发平台：iot.yinerda.com

更多资料访问：https://yinerda.yuque.com/yt1fh6/iot

功能支持4G设备的连接，管理；支持设备数据点定义，解析，处理，储存，统计；支持微信小程序/APP管理对接；通过电话、短信、微信、邮件等报警信息通知；支持服务与服务器对接；支持服务器边缘计算数据；支持私有化部署,log替换，特殊功能定制。

注意:任务可以自己写，也可以提需求找工程师实现，如果涉及到多个传感器等复杂应用，建议我们工程师给你实现，快速，稳定，靠谱。

一、功能介绍

本教程任务实现银尔达RTU，1路开关控制，1路输入检查功能。支持的产品型号：

型号

功能

RW2882

8路10A继电器，8路光耦干接点输入,2路RS485,1路RS232,2路0-20ma模拟量，1路本地RTC时钟

A108

8路GPIO输出，8路GPIO输入，1路串口2路ADC，金手指核心板焊接

注意输入输出的还可以自己内部实现联动，比如输入触发后，控制继电器输出等，这部分逻辑可以自己实现，比较简单，也可以找工程师实现。

注意拥有串口的设备，还可以扩展各种传感器，比如读取温湿度，液位，电表，功率等数据上传监控，并且可以和继电器，输入等实现联动控制，这部分特殊逻辑比较复杂，如果有需要可以提需求让工程师给你对接传感器功能。

二、显示的UI效果

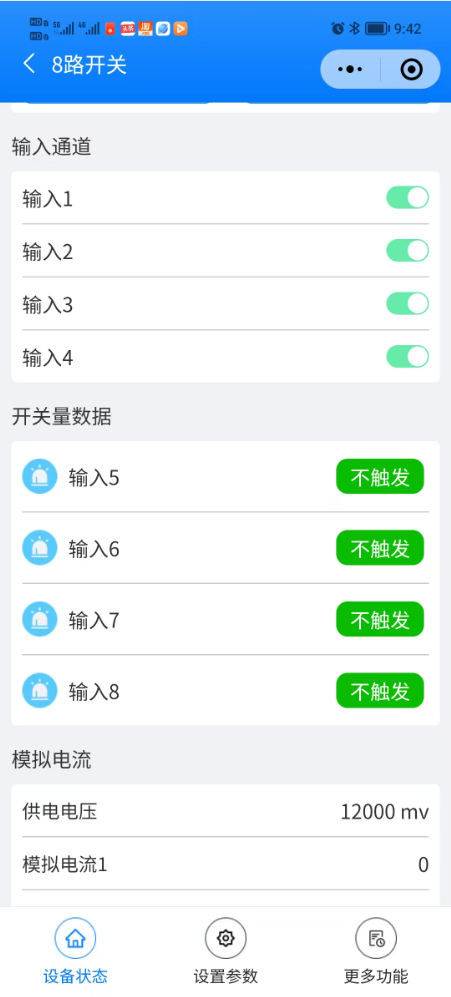

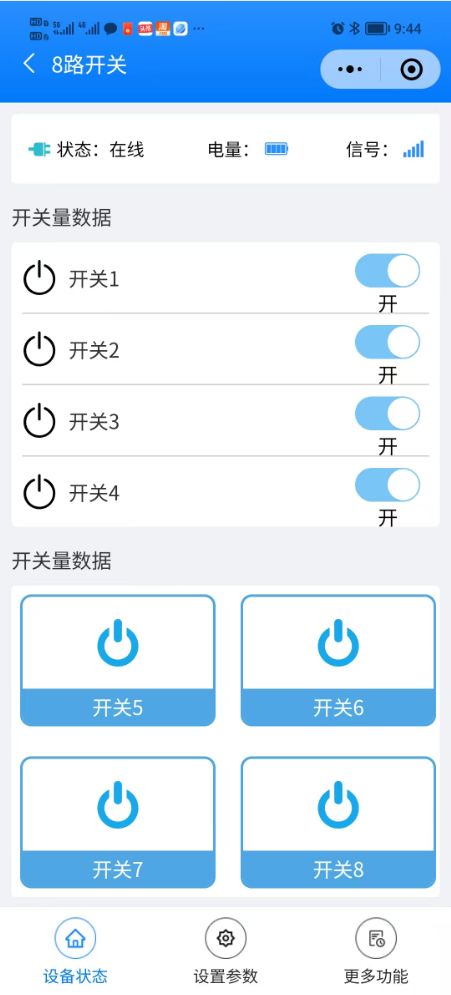

2.1、小程序界面

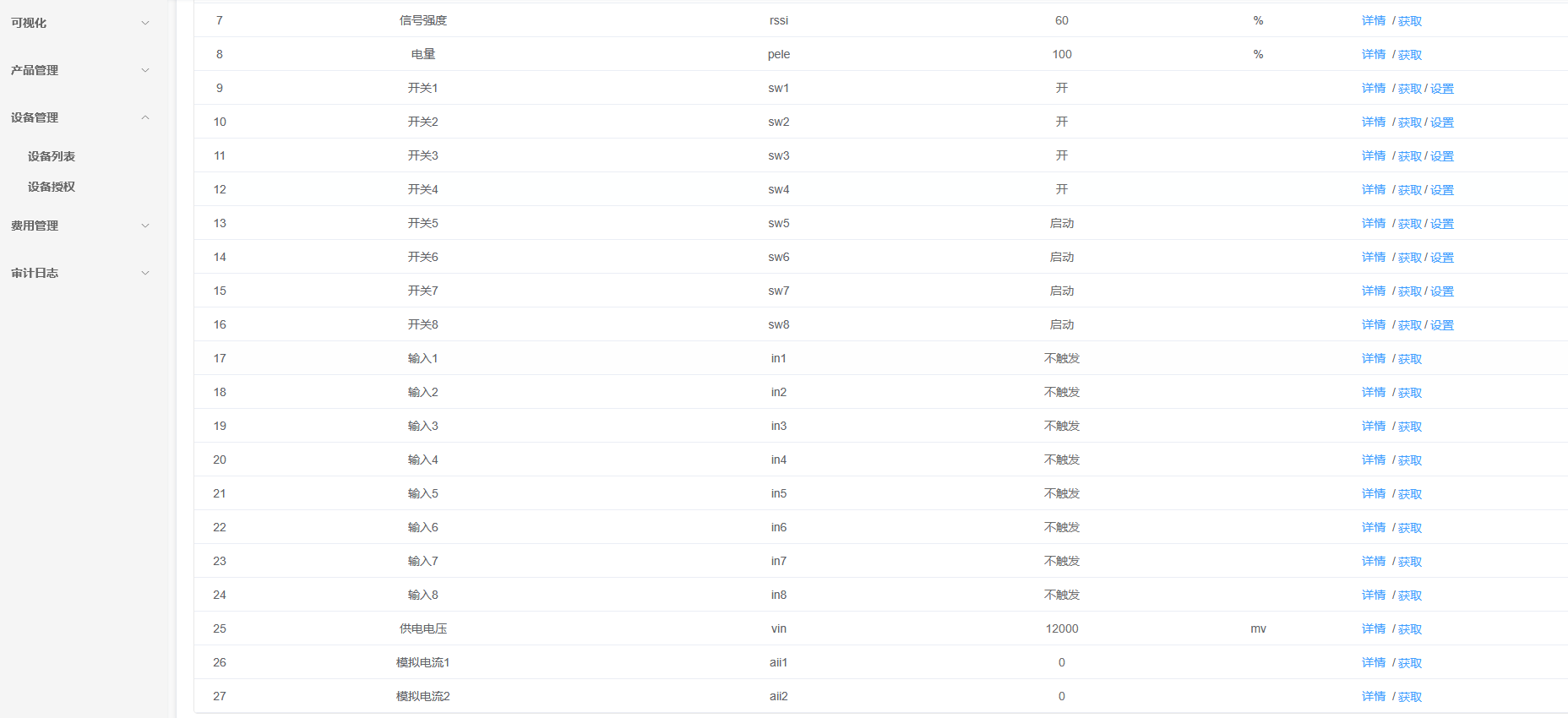

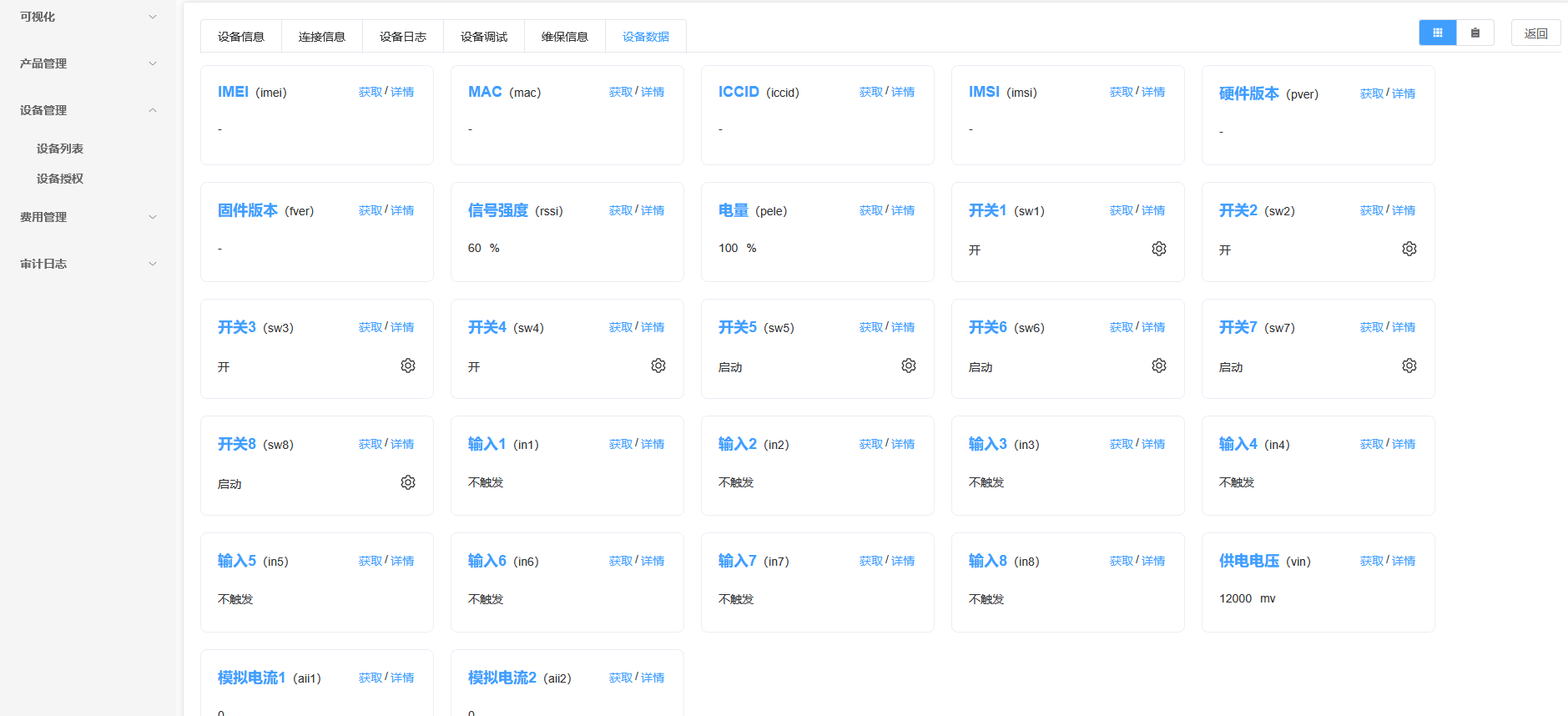

2.2、WEB界面

三、任务代码

产品创建，DTU参数配置参考《平台入门实例(必看)》教程，里面讲解了完整的产品创建，数据点定义，设备授权，设备配置，参数更新等流程。然后在把本教程创建产品的时候使用模板“ 八路远程开关 ”创建，已经设置了数据点和UI，然后把下面的任务拷贝到DTU的分组任务里面，上电更新参数即可，不需要在额外操作。

function
	local tname="SW8"
	log.info(tname,"start")
	local nid=1
	local uid=1
	PronetStopProRecCh(1)
	UartStopProRecCh(1)
	--IOT系统保留字段
	local pver,fver,rssi,pele="SW8","DTU4_2.0.0",50,50
	--自定义字段
	local sw1,sw2,sw3,sw4=PerGetDoSta(1),PerGetDoSta(2),PerGetDoSta(3),PerGetDoSta(4)
	local sw5,sw6,sw7,sw8 = PerGetDoSta(5),PerGetDoSta(6),PerGetDoSta(7),PerGetDoSta(8)
	local in1,in2,in3,in4 = PerGetDiById(1),PerGetDiById(2),PerGetDiById(3),PerGetDiById(4)
	local in5,in6,in7,in8 = PerGetDiById(5),PerGetDiById(6),PerGetDiById(7),PerGetDiById(8)
	local vin,aii1,aii2=0,0,0
	--做一些业务逻辑的变量
	local oin1,oin2,oin3,oin4,oin5,oin6,oin7,oin8=nil,nil,nil,nil,nil,nil,nil,nil --输入的老状态
	local lasttime =os.time()
	local needdup =1
	local sdid =1

	--查询table 数组里面是否有某个变量
	function CheckNameInTable(t,value)
		for i, v in ipairs(t) do
			if v == value then
				return true
			end
		end
		return false
	end

	--通过CSQ获取信号强度的函数
	function TaskGetRssi()
		local csq = mobile.csq()
		local r =0
		if csq > 29 then
			r = 100
		elseif csq > 25 then
			r = 90
		elseif csq > 22 then
			r = 80
		elseif csq > 20 then
			r = 70
		elseif csq > 18 then
			r = 60
		elseif csq > 16 then
			r = 50
		elseif csq > 14 then
			r = 40
		else
			r = 0
		end
		return r
	end


	--解析服务器
	while true do
		--接收服务器下发的数据
		local netr = PronetGetRecChAndDel(nid)
		if netr then
			log.info(tname,"netr data",netr)
			--解析IOT模型数据服务器下发的是JSON
			local obj,r =json.decode(netr)
			if  r and obj and obj.cmd and obj.did then --判断关键字段是否缺失，然后根据自己定义的数据点去解析字段做逻辑
			    if obj.cmd =="sset" then --服务器设置参数
					local p = obj.param --把param的值取出来存起来后面做逻辑，也可以一再这里做逻辑，最好不要做延迟动作的逻辑，否则和阻塞系统
					if p.sw1 then
						sw1 =  p.sw1
						PerSetDo(1,sw1)--这个参数是0和1,如果是0-1可以直接用，如果是true /false 还需要转换后才能用
					end
					if p.sw2 then
						sw2 =  p.sw2
						PerSetDo(2,sw2)
					end
					if p.sw3 then
						sw3 =  p.sw3
						PerSetDo(3,sw3)
					end
					if p.sw4 then
						sw4 =  p.sw4
						PerSetDo(4,sw4)
					end
					if p.sw5 then
						sw5 =  p.sw5
						PerSetDo(5,sw5)
					end
					if p.sw6 then
						sw6 =  p.sw6
						PerSetDo(6,sw6)
					end
					if p.sw7 then
						sw7 =  p.sw7
						PerSetDo(7,sw7)
					end
					if p.sw8 then
						sw8 =  p.sw8
						PerSetDo(8,sw8)
					end
					--应答服务器
					local b={}
					b.cmd="ssetbck"
					b.did=obj.did --注意这个did需要和服务器下发的did一样，表示应答对应的命令
					b.rst=0
					b.times =os.time().."000" --转换成ms
					local s = json.encode(b)
					log.info(tname,"ssetbck data",s)
					PronetSetSendCh(nid,s) --发给服务器应答数据
					lasttime = os.time()
				elseif obj.cmd =="sget" then--服务器读取一个或者多参数
					local p=obj.param.datapoint
					local b={}   --b是组装应答的结构体
					b.cmd ="sgetbck"
					b.did =obj.did
					b.rst =0
					b.times =os.time().."000" --转换成ms
					b.param={}
					-- param.xxx xxx就是服务器获取的字段,当然如果流量足够，可以直接返回设备全部的状态给服务器
					if CheckNameInTable(p,"imei") then
						b.param.imei=mobile.imei()
					end
					if CheckNameInTable(p,"iccid") then
						b.param.iccid=mobile.iccid()
					end
					if CheckNameInTable(p,"imsi") then
						b.param.imsi=mobile.imsi()
					end
					if CheckNameInTable(p,"pver") then
						b.param.pver=pver
					end
					if CheckNameInTable(p,"fver") then
						b.param.fver=fver
					end
					b.param.rssi=TaskGetRssi() --注意rssi是百分比表示
					b.param.pele=100 --注意pele是百分比表示
					--业务字段
					b.param.sw1=PerGetDoSta(1)
					b.param.sw2=PerGetDoSta(2)
					b.param.sw3=PerGetDoSta(3)
					b.param.sw4=PerGetDoSta(4)
					b.param.sw5=PerGetDoSta(5)
					b.param.sw6=PerGetDoSta(6)
					b.param.sw7=PerGetDoSta(7)
					b.param.sw8=PerGetDoSta(8)
					b.param.in1 =PerGetDiById(1)
					b.param.in2 =PerGetDiById(2)
					b.param.in3 =PerGetDiById(3)
					b.param.in4 =PerGetDiById(4)
					b.param.in5 =PerGetDiById(5)
					b.param.in6 =PerGetDiById(6)
					b.param.in7 =PerGetDiById(7)
					b.param.in8 =PerGetDiById(8)
					b.param.vin =PerGetAdcGatherValByAdcId(2)
					b.param.aii1=PerGetAdcGatherValByAdcId(1)
					b.param.aii2=PerGetAdcGatherValByAdcId(0)
					local s = json.encode(b)
					log.info(tname,"sgetbck data",s)
					PronetSetSendCh(nid,s) --发给服务器应答数据
					lasttime = os.time()

				elseif obj.cmd =="dgetbck" then --服务器应答设备获取参数的命令，可以处理也可以不出来，应答表示服务器收到了,没应答你可以重发

				elseif obj.cmd =="dupbck" then --服务器应答设备上报参数的命令

				end
			end
		end

		--主动上报数据，一般是检查状态变化后或者周期上报，IOT 要求5分钟内必须上报数据要不然会提示离线

		in1 =PerGetDiById(1)
		in2 =PerGetDiById(2)
		in3 =PerGetDiById(3)
		in4 =PerGetDiById(4)
		in5 =PerGetDiById(5)
		in6 =PerGetDiById(6)
		in7 =PerGetDiById(7)
		in8 =PerGetDiById(8)

		if in1 ~= oin1 or in2~= oin2 or in3~= oin3 or in4~= oin4 or in5 ~= oin5 or in6~= oin6 or in7~= oin7 or in8~= oin8  then
			oin1 = in1
			oin2 = in2
			oin3 = in3
			oin4 = in4
			oin5 = in5
			oin6 = in6
			oin7 = in7
			oin8 = in8
			needdup =1
			log.info(tname,"in up")
		end

		if os.time() -lasttime > 180 then  --没任何数据交互180秒上报一次
			lasttime = os.time()
			needdup =1
			log.info(tname,"heart up")
		end

		if needdup ==1 and 1==PronetGetNetSta(nid) then
			local b={}   --b是组装应答的结构体
			b.cmd ="dup"
			b.did =sdid..""
			b.times =os.time().."000" --转换成ms
			b.param={}
			b.param.rssi=TaskGetRssi() --注意rssi是百分比表示
			b.param.pele=100 --注意pele是百分比表示
			b.param.sw1=PerGetDoSta(1)
			b.param.sw2=PerGetDoSta(2)
			b.param.sw3=PerGetDoSta(3)
			b.param.sw4=PerGetDoSta(4)
			b.param.sw5=PerGetDoSta(5)
			b.param.sw6=PerGetDoSta(6)
			b.param.sw7=PerGetDoSta(7)
			b.param.sw8=PerGetDoSta(8)
			b.param.in1 =PerGetDiById(1)
			b.param.in2 =PerGetDiById(2)
			b.param.in3 =PerGetDiById(3)
			b.param.in4 =PerGetDiById(4)
			b.param.in5 =PerGetDiById(5)
			b.param.in6 =PerGetDiById(6)
			b.param.in7 =PerGetDiById(7)
			b.param.in8 =PerGetDiById(8)
			b.param.vin =PerGetAdcGatherValByAdcId(2)
			b.param.aii1=PerGetAdcGatherValByAdcId(1)
			b.param.aii2=PerGetAdcGatherValByAdcId(0)
			b.param.rtc=UserRtcGetTime()
			local s = json.encode(b)
			log.info(tname,"dup data",s)
			PronetSetSendCh(nid,s) --发给上报发给服务器
			needdup =0
			sdid =sdid+1 --每次发送后did要与上一次不一样
			lasttime = os.time()
		end
		sys.wait(100)
	end
end
