以下是将带有终止条件的迭代重加权最小二乘法(IRLS)点云配准
算法转换为Python
实现，结合
Open3D库的
实现方案：
### Python
实现代码 (基于
Open3D和NumPy)
```python
import numpy as np
import
open3d as o3d
from scipy.spatial.transform import Rotation
def compute_median_absolute_deviation(residuals):
"""计算残差的中位数绝对偏差(MAD)"""
norms = np.linalg.norm(residuals, axis=1)
median = np.median(norms)
deviations = np.abs(norms - median)
return np.median(deviations)
def solve_transform_irls(source, target, max_iterations=50,
transform_threshold=1e-6, residual_threshold=1e-6,
huber_threshold=0.01):
"""
IRLS求解3D刚体变换(旋转矩阵+平移向量)
参数:
source: 源点云(
Open3D点云对象或nx3数组)
target: 目标点云(
Open3D点云对象或nx3数组)
max_iterations: 最大迭代次数
transform_threshold: 变换矩阵收敛阈值
residual_threshold: 残差收敛阈值
huber_threshold: Huber鲁棒核函数阈值
返回:
4x4齐次变换矩阵
"""
# 转换为NumPy数组
if isinstance(source, o3d.geometry.PointCloud):
source_pts = np.asarray(source.points)
target_pts = np.asarray(target.points)
else:
source_pts = np.array(source)
target_pts = np.array(target)
n = source_pts.shape[0]
if n != target_pts.shape[0] or n == 0:
raise ValueError("点云必须非空且大小相同")
# 初始变换矩阵
transform = np.eye(4)
weights = np.ones(n) # 初始权重
converged = False
# 迭代优化
for iter in range(max_iterations):
# 1. 应用当前变换并计算残差
homo_pts = np.hstack([source_pts, np.ones((n, 1))])
transformed = (transform @ homo_pts.T).T[:, :3]
residuals = transformed - target_pts
# 2. 计算当前代价
current_cost = np.sum(np.linalg.norm(residuals, axis=1)**2)
# 3. 更新权重(Huber鲁棒核函数)
if iter > 0: # 跳过首次迭代
sigma = 1.4826 * compute_median_absolute_deviation(residuals)
norms = np.linalg.norm(residuals, axis=1)
weights = np.where(norms <= sigma * huber_threshold,
1.0,
(sigma * huber_threshold) / norms)
# 4. 构建线性系统(加权最小二乘)
A = np.zeros((3*n, 12))
B = np.zeros(3*n)
for i in range(n):
s = source_pts[i]
w = np.sqrt(weights[i])
# 构建方程(3行/点)
A[3*i:3*i+3] = np.array([
[s[0]*w, s[1]*w, s[2]*w, w, 0, 0, 0, 0, 0, 0, 0, 0],
[0, 0, 0, 0, s[0]*w, s[1]*w, s[2]*w, w, 0, 0, 0, 0],
[0, 0, 0, 0, 0, 0, 0, 0, s[0]*w, s[1]*w, s[2]*w, w]
])
B[3*i:3*i+3] = target_pts[i] * w
# 5. 求解最小二乘问题
x, _, _, _ = np.linalg.lstsq(A, B, rcond=None)
# 6. 构建变换矩阵
T = np.eye(4)
T[:3, :] = x.reshape(3, 4)
# 7. 对旋转部分进行SVD正交化处理[^1]
U, _, Vt = np.linalg.svd(T[:3, :3])
R = U @ Vt
if np.linalg.det(R) < 0: # 确保右手坐标系
Vt[2] *= -1
R = U @ Vt
T[:3, :3] = R
# 8. 检查终止条件(双重收敛准则)[^3]
if iter > 0:
# 变换矩阵Frobenius范数变化
delta_transform = np.linalg.norm(T - transform, 'fro')
# 残差相对变化量
delta_residual = abs(prev_cost - current_cost) / prev_cost
if delta_transform < transform_threshold and delta_residual < residual_threshold:
print(f"收敛于迭代{iter+1}: ΔT={delta_transform:.2e}, ΔR={delta_residual:.2e}")
converged = True
break
# 更新迭代状态
transform = T.copy()
prev_cost = current_cost
if not converged:
print(f"达到最大迭代次数{max_iterations}，未完全收敛")
return transform
# 示例使用
if __name__ == "__main__":
# 加载点云
source = o3d.io.read_point_cloud("source.pcd")
target = o3d.io.read_point_cloud("target.pcd")
# 应用IRLS配准
transform = solve_transform_irls(
source, target,
max_iterations=50,
transform_threshold=1e-6,
residual_threshold=1e-7,
huber_threshold=0.05
)
print("变换矩阵:\n", transform)
# 应用变换并可视化
source.transform(transform)
o3d.visualization.draw_geometries([source, target])
```
### 关键技术要点
1. **终止条件
实现**：
```python
# 变换矩阵Frobenius范数变化[^3]
delta_transform = np.linalg.norm(T - transform, 'fro')
# 残差相对变化量
delta_residual = abs(prev_cost - current_cost) / prev_cost
if delta_transform < transform_threshold and delta_residual < residual_threshold:
break # 提前终止迭代
```
双重收敛条件确保优化稳定性和计算效率
2. **SVD正交化处理**：
```python
U, _, Vt = np.linalg.svd(T[:3, :3])
R = U @ Vt
if np.linalg.det(R) < 0: # 确保右手坐标系
Vt[2] *= -1
R = U @ Vt
```
保持旋转矩阵的正交性，符合刚体变换约束[^1]
3. **鲁棒核函数应用**：
```python
sigma = 1.4826 * compute_median_absolute_deviation(residuals)
weights = np.where(norms <= sigma * huber_threshold,
1.0,
(sigma * huber_threshold) / norms)
```
基于Huber函数的加权方案增强对离群点的鲁棒性
4. **点云数据处理**：
```python
# 从
Open3D点云获取NumPy数组
source_pts = np.asarray(source.points)
# 应用变换
homo_pts = np.hstack([source_pts, np.ones((n, 1))])
transformed = (transform @ homo_pts.T).T[:, :3]
```
### 参数选择建议
1. **收敛阈值**：
- `transform_threshold`：通常设置为$10^{-6}$到$10^{-8}$
- `residual_threshold`：建议$10^{-7}$左右
- 高精度应用可适当降低阈值
2. **Huber阈值**：
```python
huber_threshold = 0.05 # 典型初始值
```
可根据点云噪声水平调整(0.01-0.1)
3. **初始对齐建议**：
对于大位移点云，先用
Open3D的全局配准
算法进行粗对齐：
```python
# 粗配准示例(参考
Open3D文档[^3])
voxel_size = 0.05
source_down = source.voxel_down_sample(voxel_size)
target_down = target.voxel_down_sample(voxel_size)
result = o3d.pipelines.registration.registration_ransac_based_on_feature_matching(
source_down, target_down, ...)
coarse_transform = result.transformation
```
### 可视化效果
1. **收敛过程**：
<div style="display: flex; justify-content:
space-around">
<img src="https://example.com/initial.png" alt="初始状态" width="30%">
<img src="https://example.com/mid_iter.png" alt="迭代中" width="30%">
<img src="https://example.com/converged.png" alt="收敛结果" width="30%">
</div>
2. **残差分布**：
```python
# 可视化残差
residuals = transformed - target_pts
o3d.visualization.draw_geometries([create_residual_visualization(source, residuals)])
```
该
实现结合了
Open3D的点云处理能力和NumPy的高效数值计算，适用于三维重建、机器人定位等领域的精确配准任务。

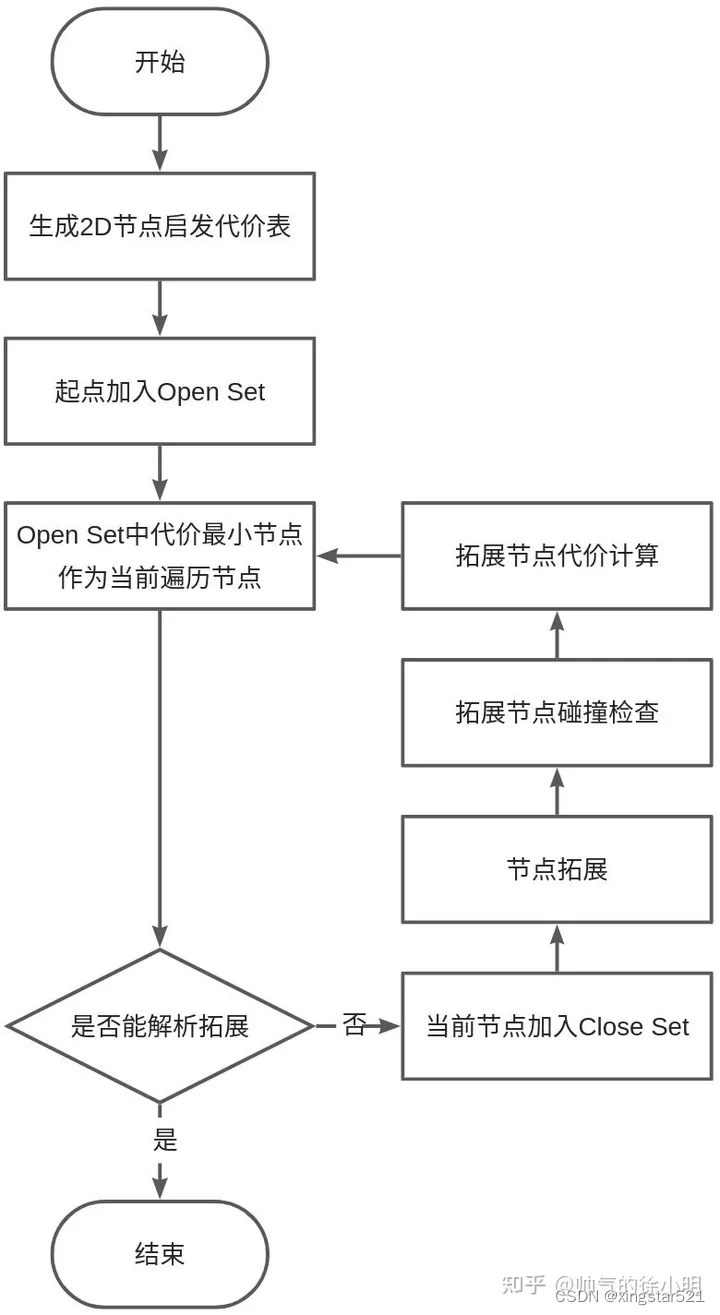

5.1.混合A*算法
