kalibr标定realsenseD435i imu+双目

1、标定用途
2、环境准备
3、正式开始
4、参考资料

1、标定用途

realsense d435i包含了rgb图像、左视图、右视图、深度图、imu等主要的数据。为了使用这些数据要先做的就是对这些数据对应的传感器进行标定。之后可以更好地使用realsense跑算法。本文主要针对双目+imu涉及的传感器进行标定，其他可以同理参考。

2、环境准备

(1) 系统环境

Ubuntu 16之后的都可以，我自己使用的是Ubuntu 18.04，注意不同系统版本相应的软件环境版本可能不同。

(2) 安装ros

参考官方教程链接: http://wiki.ros.org/melodic/Installation/Ubuntu不同Ubuntu版本对应不同ros版本。

(3) 安装realsense-sdk

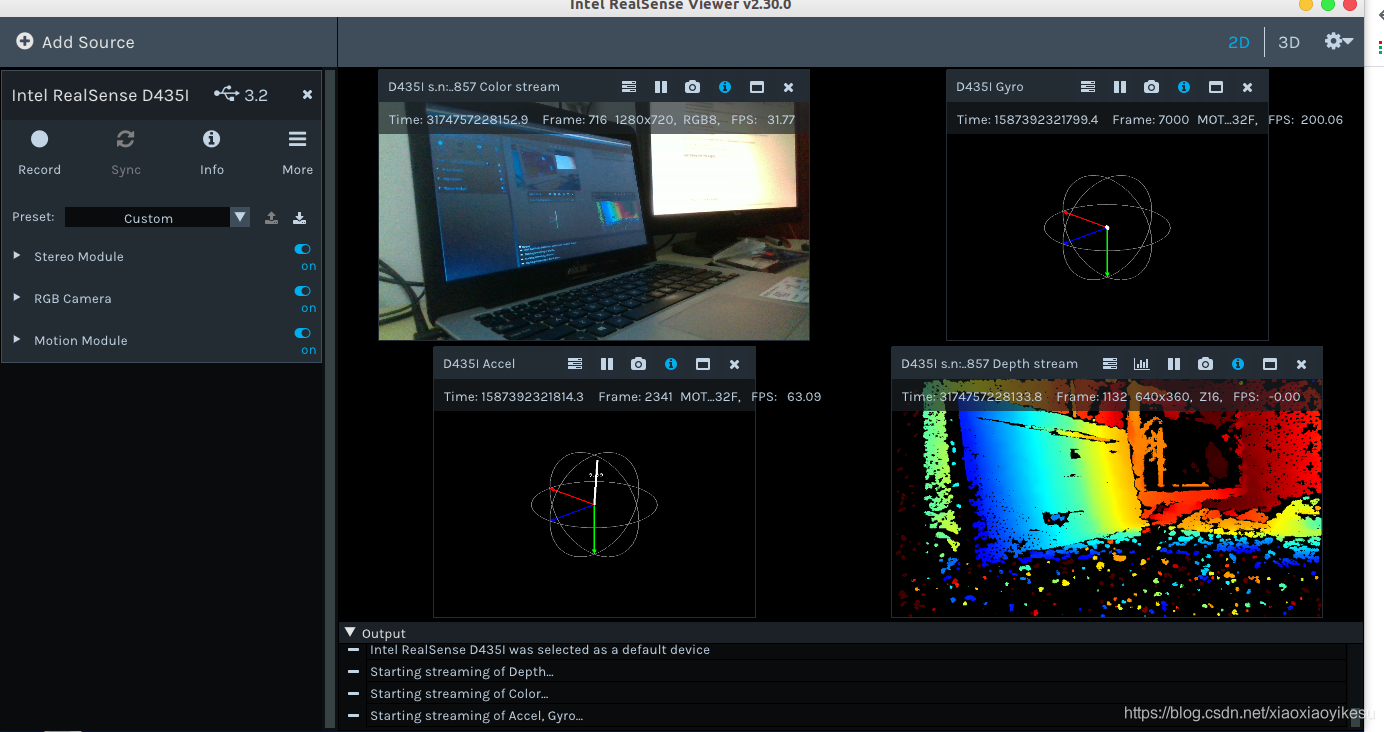

可以参考官方教程https://github.com/IntelRealSense/librealsense/blob/master/doc/distribution_linux.md，最终已打开realsense-viewer后可以看到深度图、rgb图、imu数据为准。如下图所示：
在这里插入图片描述
注意:usb要使用官方原装的3.0的线，否则可能导致数据传输过慢而使得数据无法实时传输，出现画面卡住的现象。

(4) 安装realsense-ros

参考官方教程https://github.com/IntelRealSense/realsense-ros

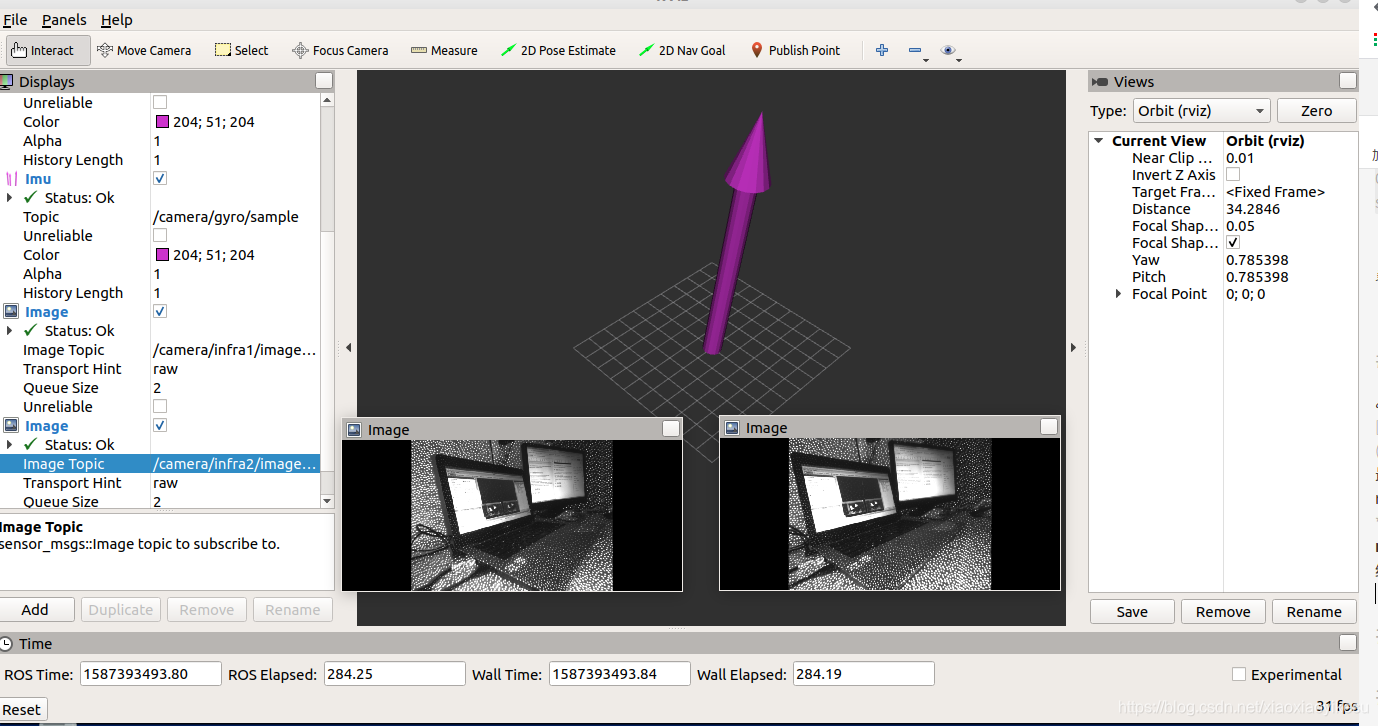

最终实现结果为终端打开rviz，Fixed Frame选择camera_link(连接realsense数据)，通过Add添加topic：/camera/accel/sample、/camera/gyro/sample、/camera/infra1/image_rect_raw、/camera/infra2/image_rect_raw后可以看到如下结果为准（说明可以成功读取到加速计、陀螺仪、双目数据）
在这里插入图片描述
注意:陀螺仪的数据在rviz中是无法可视化的，只能可视化的加速计的数据

(5) 安装ceres

参考官方教程http://www.ceres-solver.org/installation.html

(6) 下载编译code_utils

创建ros工作空间，用于code_utils以及后面的imu_utils，工作空间名和路径可以自己更改，code_utils和imu_utils都是imu标定需要用到的，用于标定imu噪声密度以及随机游走系数

mkdir -p ~/imu_catkin_ws/src
cd ~/imu_catkin_ws/src
catkin_init_workspace
cd ..
catkin_make
source ~/imu_catkin_ws/devel/setup.bash

下载编译code_utils

cd ~/imu_catkin_ws/src
git clone git@github.com:gaowenliang/code_utils.git
cd ..
catkin_make

可能出现以下报错：

catkin_make时出现libdw.h没有找到

解决方法：

sudo apt-get install libdw-dev

catkin_make时出现backward.hpp没有找到

解决方法：将sumpixel_test.cpp中# include "backward.hpp"改为：#include “code_utils/backward.hpp”

(7) 下载编译imu_utils

cd ~/imu_catkin_ws/src/
git clone git@github.com:gaowenliang/imu_utils.git
cd ..
catkin_make

(8) 安装Kalibr

参考官方教程https://github.com/ethz-asl/kalibr/wiki/installation，建议用源码安装。

3、正式开始

(1) imu标定

步骤一：找到realsense-ros包，进入/catkin_ws/src/realsense-ros/realsense2_camera/launch（路径仅供参考），复制其中的rs_camera.launch，并重命名为rs_imu_calibration.launch(命名随意)，并对里面的内容做如下更改
将

<arg name="unite_imu_method"          default=""/>

改为

<arg name="unite_imu_method"          default="linear_interpolation"/>

这样做的目的是将accel和gyro的数据合并得到imu话题，如何不这样做发布的topic中只要加速计和陀螺仪分开的topic，没有合并的camera/imu topic。
然后运行启动文件

roslaunch realsense2_camera rs_imu_calibration.launch

步骤二：编写启动文件，打开/home/n609/install/imu_catkin_ws/src/imu_utils/launch（路径仅供参考），打开终端运行

gedit d435i_imu_calibration.launch

文件名可以自行更改，在其中写入如下内容

<launch>

    <node pkg="imu_utils" type="imu_an" name="imu_an" output="screen">
    	<!--TOPIC名称和上面一致-->
        <param name="imu_topic" type="string" value= "/camera/imu"/>
        <!--imu_name 无所谓-->
        <param name="imu_name" type="string" value= "d435i"/>
        <!--标定结果存放路径-->
        <param name="data_save_path" type="string" value= "$(find imu_utils)/data/"/>
        <!--数据录制时间-min-->
        <param name="max_time_min" type="int" value= "120"/>
        <!--采样频率，即是IMU频率，采样频率可以使用rostopic hz /camera/imu查看，设置为400，为后面的rosbag play播放频率-->
        <param name="max_cluster" type="int" value= "400"/>
    </node>

</launch>

步骤三：录制imu数据包，realsense静止放置，放置时间要稍大于d435i_imu_calibration.launch中的录制时间，即大于120分钟

rosbag record -O imu_calibration /camera/imu

其中imu_calibration是bag包的名字，可以更改，/camera/imu是发布的IMU topic，可以通过以下命令查看

rostopic list -v

步骤四：运行校准程序，首先激活imu_util工作空间的setup.bash，前面路径仅供参考

source ~/install/imu_catkin_ws/devel/setup.bash

接着

roslaunch imu_utils d435i_imu_calibration.launch

步骤五：回放数据包,打开新的终端

cd 存放imu_calibration.bag的路径
rosbag play -r 400 imu_calibration.bag

标定结束后在imu_catkin_ws/src/imu_utils/data中生成许多文件，其中d435i_imu_param.yaml就是我们想要的结果，展示如下：

%YAML:1.0
---
type: IMU
name: d435i
Gyr:
   unit: " rad/s"
   avg-axis:
      gyr_n: 2.3539521240749008e-03
      gyr_w: 2.2003805724014335e-05
   x-axis:
      gyr_n: 2.6188870753537648e-03
      gyr_w: 1.9633429257398280e-05
   y-axis:
      gyr_n: 3.2575261188632675e-03
      gyr_w: 3.5268522097346084e-05
   z-axis:
      gyr_n: 1.1854431780076705e-03
      gyr_w: 1.1109465817298644e-05
Acc:
   unit: " m/s^2"
   avg-axis:
      acc_n: 2.8250053766610776e-02
      acc_w: 7.8925155899657628e-04
   x-axis:
      acc_n: 2.2612064059723894e-02
      acc_w: 4.9228531499070764e-04
   y-axis:
      acc_n: 2.4653311434561623e-02
      acc_w: 7.6221527154486917e-04
   z-axis:
      acc_n: 3.7484785805546816e-02
      acc_w: 1.1132540904541519e-03

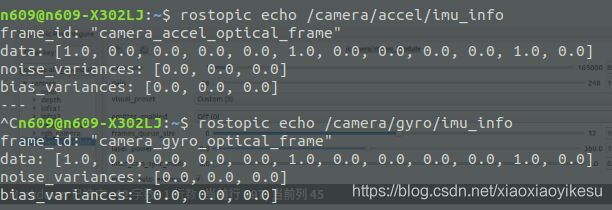

作为对比，realsense自带的参数都是0
在这里插入图片描述

(2) 多相机标定

步骤一：下载打印标定板或购买标定板
到https://github.com/ethz-asl/kalibr/wiki/downloads选择

下载，然后缩放到40%，用A4纸就可以打印出来
原始pdf的格子参数是：
6*6的格子
大格子边长：5.5cm
小格子边长：1.65cm
小格子与大格子边长比例：0.3
调整后的格子参数是：
大格子边长：2.2cm
小格子边长：0.66cm
小格子与大格子边长比例：0.3

但这只是理想情况，实际情况还得实际测量。
新建april_6x6_A4.yaml文件，格式参考上图的yaml，内容展示如下：

target_type: 'aprilgrid' #gridtype
tagCols: 6               #number of apriltags
tagRows: 6               #number of apriltags
tagSize: 0.022           #size of apriltag, edge to edge [m]
tagSpacing: 0.3          #ratio of space between tags to tagSize

千万要自己测量大格子边长，即tagSize，我测出来实际上是0.024，所以我的文件里面tagSize是0.024，请自行更改。

步骤二：启动关闭结构光
默认开始结构光时，双目图像会有很多点，这些点可能对标定有影响，所以使用时需要关闭结构光。
先启动

 roslaunch realsense2_camera rs_camera.launch

新打开终端，运行

rosrun rqt_reconfigure rqt_reconfigure

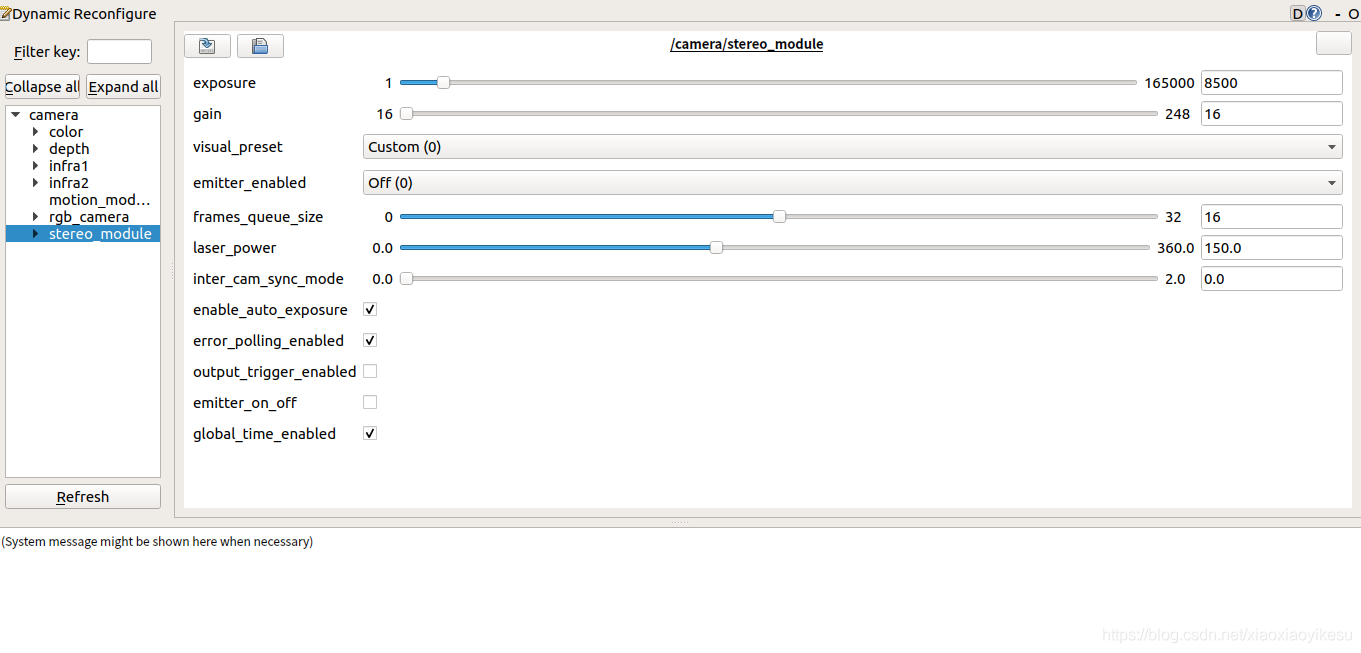

打开后将camera->stereo_module中的emitter_enabled设置为off(0) ，展示如下：
在这里插入图片描述

步骤三：确定realsense合适放置位置
新打开终端，运行rviz

rviz

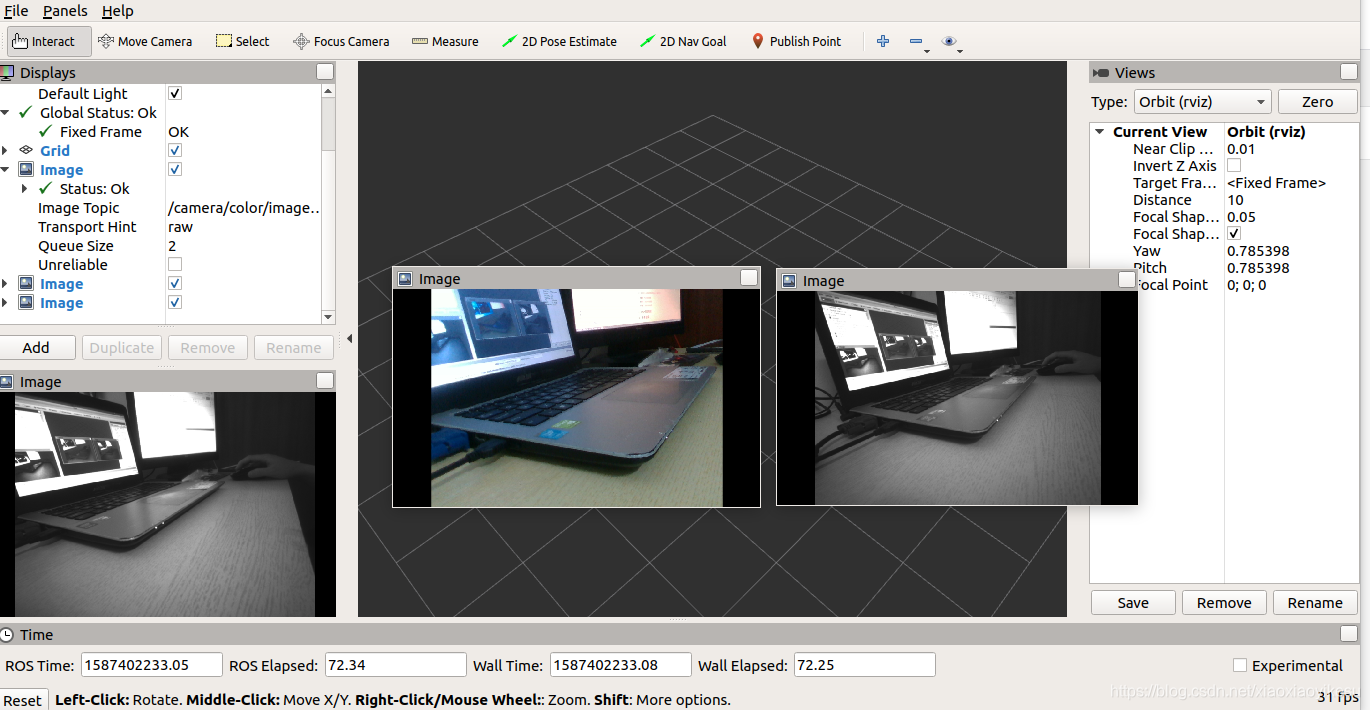

之后在里面add rgb和双目对应的topic，/camera/color/image_raw、/camera/infra1/image_rect_raw、/camera/infra2/image_rect_raw展示如下：
在这里插入图片描述
之后对准标定板，尝试移动realsense，同时要确保标定板一直在三个图像当中。录制过程参考https://www.youtube.com/watch?v=puNXsnrYWTY&app=desktop

步骤四：修改相机帧数（官方推荐是4Hz，尽管实际频率不完全准确，但是不影响结果）
kalibr在处理标定数据的时候要求频率不能太高，一般为4Hz，我们可以使用如下命令来更改topic的频率，实际上是将原来的topic以新的频率转成新的topic，实际测试infra1才是对应左目相机

rosrun topic_tools throttle messages /camera/color/image_raw 4.0 /color
rosrun topic_tools throttle messages /camera/infra1/image_rect_raw 4.0 /infra_left
rosrun topic_tools throttle messages /camera/infra2/image_rect_raw 4.0 /infra_right

注意：这种方式可能导致不同摄像头的时间不同步，如果出现这个问题，可以尝试不做这个操作，不这样做意味着需要更多的处理时间，这样的话后面也要相应的更改。

步骤五：录制ROS数据包

rosbag record -O multicameras_calibration /infra_left /infra_right /color

后面三个topic就是转换频率后的topic

步骤六：使用Kalibr标定
先激活环境变量

source devel/setup.bash

然后

kalibr_calibrate_cameras --target ../yaml/april_6x6_A4.yaml --bag  multicameras_calibration.bag --models pinhole-equi pinhole-equi pinhole-equi --topics /infra_left /infra_right /color --bag-from-to 10 100 --show-extraction

其中–target …/yaml/april_6x6_A4.yaml是标定板的配置文件，注意如果选择棋格盘，注意targetCols和targetRows表示的是内侧角点的数量，不是格子数量。–bag multicameras_calibration.bag是录制的数据包，models pinhole-equi pinhole-equi pinhole-equi表示三个摄像头的相机模型和畸变模型（解释参考https://github.com/ethz-asl/kalibr/wiki/supported-models，根据需要选取）， --topics /infra_left /infra_right /color表示三个摄像头对应的拍摄的数据话题，–bag-from-to 10 100表示处理bag中10-100秒的数据。–show-extraction表示显示检测特征点的过程，这些参数可以相应的调整。
可能出现以下报错：
1、cannot import name NavigationToolbar2Wx，如下图所示：
在这里插入图片描述
解决办法：发现 matplotlib 中没有NavigationToolbar2Wx 而是换成了NavigationToolbar2WxAgg 所以修改源码，将PlotCollection.py中的NavigationToolbar2Wx换成NavigationToolbar2WxAgg

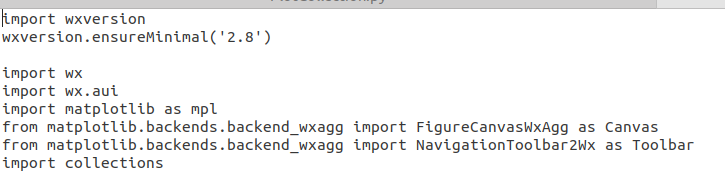

原来的PlotCollection.py：

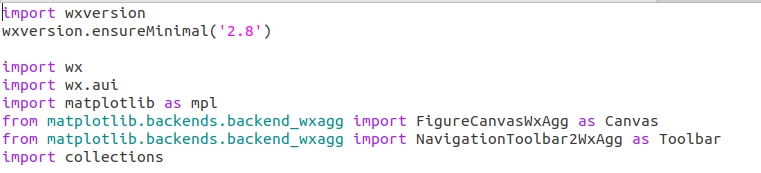

更改后：

2、报错：Camera are not connected through mutual observations, please check the dataset, Maybe adjust the approx. sync. tolerance.
在这里插入图片描述
解决办法：原因应该是各个摄像头数据不同步，解决办法为在标定命令中添加–approx-sync 0.04，更改后的标定命令为：

kalibr_calibrate_cameras --target ../yaml/april_6x6_A4.yaml --bag  multicameras_calibration.bag --models pinhole-equi pinhole-equi pinhole-equi --topics /infra_left /infra_right /color --bag-from-to 10 100 --show-extraction --approx-sync 0.04

其中0.04可以看情况调整到0.1，如果还是不行可能是录制的数据有问题，需要重新录制，确保标定板一直在图像当中，并且运动不要太剧烈。如果还是不行尝试不要调整topic频率
参考https://blog.youkuaiyun.com/HUST_lc/article/details/96144499和https://blog.youkuaiyun.com/HUST_lc/article/details/96144499评论

3、使用棋格标定板标定时出现如下错误

Did not converge in maxIterations... restarting...

我使用的棋格盘是方的，当我使用官方提供的7*6的棋格盘在电脑上显示并调整到一定尺度时是可以成功的，因此推测是否需要非方的标定板才行

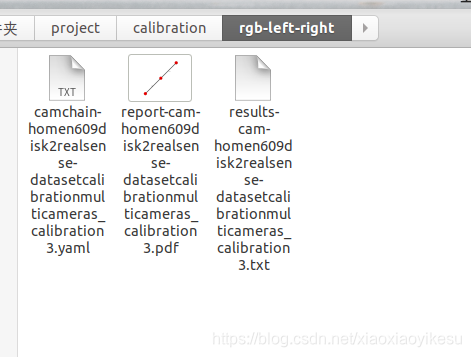

最终得到的结果为三个文件：
在这里插入图片描述

(3) imu+双目标定

步骤一：编写camchain.yaml，格式参考Kalibr官方教程https://github.com/ethz-asl/kalibr/wiki/yaml-formats中的chain.yaml，具体的参数参考上面得到的yaml文件，没有的参数可以删除，最终结果示例如下：

cam0:
  camera_model: pinhole
  intrinsics: [425.9022457154398, 425.51203910141476, 320.7722078245714, 234.52032563515024]
  distortion_model: equidistant
  distortion_coeffs: [0.28012961504219924, 0.776522889083524, -3.555039585283302, 7.122425751506347]
  rostopic: /infra_left
  resolution: [640, 480]
cam1:
  camera_model: pinhole
  intrinsics: [430.5354779160687, 429.81266841318336, 318.5487581769465, 232.5397023354142]
  distortion_model: equidistant
  distortion_coeffs: [0.2913961623966211, 0.7172454259365787, -3.7209659434658295, 7.615803448415106]
  T_cn_cnm1:
  - [ 0.9999886252230528, 7.228145915638569e-05, -0.004769087951971224,0.054624373296219914]
  - [-6.78405772070143e-05, 0.9999995640055901, 0.0009313357504042449, 0.002552511727883378]
  - [0.004769153190982554,-0.0009310016189884111, 0.9999881941372211,0.004273862007202206]
  - [0.0, 0.0, 0.0, 1.0]
  rostopic: /infra_right
  resolution: [640, 480]

步骤二：编写imu.yaml，格式参考https://github.com/ethz-asl/kalibr/wiki/yaml-formats中的imu.yaml，具体参数使用之前imu标定得到的参数，示例如下：

#Accelerometers
accelerometer_noise_density: 2.8250053766610776e-02   #Noise density (continuous-time)
accelerometer_random_walk:   7.8925155899657628e-04   #Bias random walk

#Gyroscopes
gyroscope_noise_density:     2.3539521240749008e-03   #Noise density (continuous-time)
gyroscope_random_walk:       2.2003805724014335e-05   #Bias random walk

rostopic:                    /imu      #the IMU ROS topic
update_rate:                 200.0      #Hz (for discretization of the values above)

步骤三：准备好之前的april_6x6_A4.yaml，示例如下：

target_type: 'aprilgrid' #gridtype
tagCols: 6               #number of apriltags
tagRows: 6               #number of apriltags
tagSize: 0.024           #size of apriltag, edge to edge [m]
tagSpacing: 0.3          #ratio of space between tags to tagSize

步骤四：复制realsense-ros包中rs_camera.launch，重命名为rs_imu_stereo.launch，更改内容为
将

<arg name="enable_sync"               default="false"/>

改为：

<arg name="enable_sync"               default="true"/>

这样来使imu和双目数据时间对齐
将

<arg name="unite_imu_method"          default=""/>

改为

<arg name="unite_imu_method"          default="linear_interpolation"/>

这样来保证会有imu话题

步骤五：启动realsense

 roslaunch realsense2_camera rs_imu_stereo.launch

步骤六：关闭IR结构光，参考上面

rosrun rqt_reconfigure rqt_reconfigure

打开后将camera->stereo_module中的emitter_enabled设置为off(0) ，展示如下：
在这里插入图片描述

步骤七：打开rviz，add imu topic和infra1 topic以及infra2 topic，同时调整realsense位置，要确保双目图像数据一直包含标定板全部内容
步骤八：调整imu和双目topic的发布频率以及以新的topic名发布它们，其中双目图像的发布频率改为20Hz，imu发布频率改为200Hz

rosrun topic_tools throttle messages /camera/infra1/image_rect_raw 20.0 /infra_left
rosrun topic_tools throttle messages /camera/infra2/image_rect_raw 20.0 /infra_right
rosrun topic_tools throttle messages /camera/imu 200.0 /imu

注意：，这种调整频率的方式只是理想结果，通过rostopic hz topic名可以查看实际的频率，可以发现实际频率和设置的频率并不一定相同，但可以先这样，知道如何调整的还望告知。

步骤九: 开始录制数据包，录制过程参考[https://www.youtube.com/watch?v=puNXsnrYWTY&app=desktop]，同样注意双目图像在整个过程要包含整个标定板，同时运动不能太快，这样会造成图像过于模糊，在前后左右上下方向来回移动，录制大概90秒，前后15秒等下可以不使用。录制命令为：

rosbag record -O imu_stereo.bag /infra_left /infra_right /imu

步骤十：开始进行标定，标定命令为

kalibr_calibrate_imu_camera --bag [filename.bag] --cam [camchain.yaml] --imu [imu.yaml] --target [target.yaml] --bag-from-to 15 75 --show-extraction

相应参数需要相应更改，target.yaml对应april_6x6_A4.yaml文件

最终得到的结果为是得打yaml，txt，和pdf文件

(4) 使用realsense-viewer录制并标定rgb相机

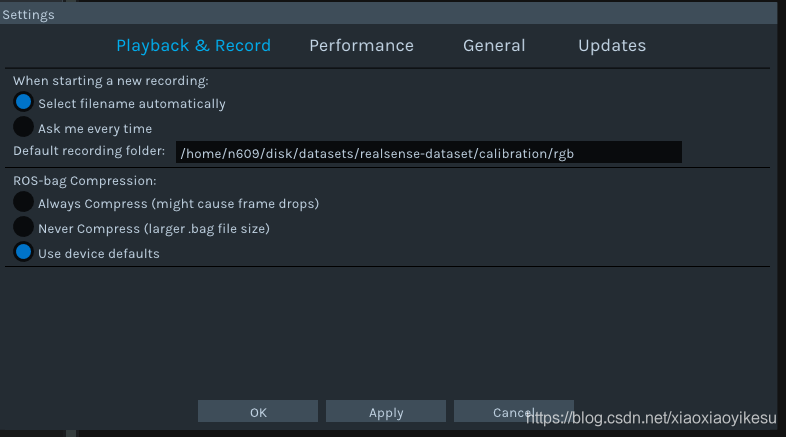

步骤一：打开realsense并设置好bag包record保存路径，设置如下：

设置好rbg相机的分辨率、采样频率后按record记录数据，录制约90秒
步骤二：
使用Kalibr标定
先激活环境变量

source devel/setup.bash

然后

kalibr_calibrate_cameras --target ~/project/calibration/rgb/april_6x6_A4.yaml --bag ~/disk/datasets/realsense-dataset/calibration/rgb/20200526_131810.bag --models pinhole-equi --topics /device_0/sensor_1/Color_0/image/data --bag-from-to 20 80 --show-extraction
