arm汇编指令汇总

一、读内存：从内存读取数据到寄存器

1. src：从哪里读？
2. len：读多长？（ldr四字节，ldrb一字节，ldrh两字节）
3. dst：读到哪里去？

（1）指令格式和作用：

LDR{条件} 目的寄存器,<内存地址>：从内存中将一个32位的字数据传送到目的寄存器中。该指令通常用于从内存中读取32位的字数据到通用寄存器，然后对数据进行处理。

LDR{条件}B 目的寄存器,<内存地址>：从内存中将一个8位的字节数据传送到目的寄存器中，同时将寄存器的高24位清零。

LDR{条件}H 目的寄存器,<内存地址>：从内存中将一个16位的半字数据传送到目的寄存器中，同时将寄存器的高16位清零。

特别说明：当程序计数器PC作为目的寄存器时，从内存中读取的字数据将被当作目的地址，从而实现程序流程的跳转。

（2）代码示例：

LDR  R0,[R1]       ;将内存地址为R1的字数据读入寄存器R0。
LDR  R0,[R1,R2]    ;将内存地址为R1+R2的字数据读入寄存器R0。
LDR  R0,[R1,＃8]   ;将内存地址为R1+8的字数据读入寄存器R0。
LDR  R0,[R1,R2]!   ;将内存地址为R1+R2的字数据读入寄存器R0，并将新地址R1＋R2写入R1。
LDR  R0,[R1,＃8]!  ;将内存地址为R1+8的字数据读入寄存器R0，并将新地址R1＋8写入R1。
LDR  R0,[R1],R2         ;将内存地址为R1的字数据读入寄存器R0，并将新地址R1＋R2写入R1。
LDR  R0,[R1,R2,LSL＃2]! ;将内存地址为R1＋R2×4的字数据读入寄存器R0，并将新地址R1＋R2×4写入R1。
LDR  R0,[R1],R2,LSL＃2  ;将内存地址为R1的字数据读入寄存器R0，并将新地址R1＋R2×4写入R1。

（3）LDR伪指令

LDR Rn,=expr

COUNT EQU 0x40003100 ;COUNT是我们定义的一个变量，地址为0x40003100。
LDR R1,=COUNT        ;将COUNT这个变量的地址，也就是0x40003100放到R1中。
MOV R0,#0            ;将立即数0放到R0中。
STR R0,[R1]          ;将R0中的值放到以R1中的值为地址的存储单元去。
                     ;实际就是将0放到地址为0x40003100的存储单元中去。
//这三条指令是为了完成对变量COUNT赋值。
//用三条指令来完成对一个变量的赋值，跟ARM的采用RISC有关。
//注意，变量、变量的地址、变量的值
//  COUNT  0x40003100  0

二、写内存：

（1）指令格式和作用：

STR{条件} 源寄存器,<内存地址>：从源寄存器中将一个32位的字数据传送到内存中。

STR {条件}B源寄存器,<内存地址>：从源寄存器中将一个8位的字节数据传送到内存中。该字节数据为源寄存器中的低8位。

STR {条件}H源寄存器,<内存地址>：从源寄存器中将一个16位的字节数据传送到内存中。该字节数据为源寄存器中的低16位。

（2）代码示例：

STR R0,[R1],＃8 ;将R0中的字数据写入以R1为地址的存储器中，并将新地址R1＋8写入R1。
STR R0,[R1,＃8] ;将R0中的字数据写入以R1＋8为地址的存储器中。
STR R1,[R0]     ;将R1寄存器的值，传送到以r0为地址的存储器中。



三、算数运算指令

（1）指令格式和作用：

ADD{条件}{S} 目的寄存器,操作数1,操作数2：把两个操作数相加，并将结果存放到目的寄存器中。操作数1应是一个寄存器，操作数2可以是一个寄存器、被移位的寄存器，或者一个立即数。

SUB{条件}{S} 目的寄存器,操作数1,操作数2：把操作数1减去操作数2，并将结果存放到目的寄存器中。操作数1应是一个寄存器，操作数2可以是一个寄存器、被移位的寄存器，或者一个立即数。该指令可用于有符号数或无符号数的减法运算。

（2）代码示例：

ADD  R0,R1,R2           ; R0 = R1 + R2
ADD  R0,R1,#256         ; R0 = R1 + 256
ADD  R0,R2,R3,LSL#1     ; R0 = R2 + (R3 << 1)

SUB  R0,R1,R2         ;R0 = R1 - R2
SUB  R0,R1,#256       ;R0 = R1 - 256
SUB  R0,R2,R3,LSL#1   ;R0 = R2 - (R3 << 1)

四、比较指令

（1）指令格式和作用：

CMP{条件} 操作数1,操作数2：将一个寄存器的内容和另一个寄存器的内容或立即数进行比较，比较结果放在CPSR中条件标志位的值。

（2）代码示例：

CMP R1,R0     ;将寄存器R1的值与寄存器R0的值相减，并根据结果设置CPSR的标志位
CMP R1,＃100  ;将寄存器R1的值与立即数100相减，并根据结果设置CPSR的标志位

五、跳转指令

在ARM程序中有两种方法可以实现程序流程的跳转：

（1）使用跳转指令实现程序流程的跳转

跳转指令可以完成从当前指令向前或向后的32MB的地址空间的跳转，包括以下4条指令：

指令	功能描述	应用场景	对寄存器的影响	示例
B	实现无条件跳转，跳转值为相对当前 PC 的偏移量（24 位有符号数扩展为 32 位）	短距离跳转、循环或条件跳转	仅改变程序计数器（PC）	B Label； CMP R1, #0； BEQ Label；
BL	跳转前将下一条指令地址存入链接寄存器 LR（R14），便于子程序返回	子程序调用	改变 PC，将返回地址存入 LR	BL my_subroutine
BX	跳转到指定地址，根据目标地址寄存器最低位 / 两位切换处理器状态（1 为 Thumb，0 为 ARM）	ARM 与 Thumb 指令集间切换跳转	改变 PC，切换处理器状态	BX R0
BLX	结合 BL 和 BX 功能，跳转前存返回地址到 LR，并切换处理器状态	调用 Thumb 指令集子程序（调用者为 ARM 指令集）	改变 PC，将返回地址存入 LR，切换处理器状态	BLX R0

（2）直接向程序计数器PC写入跳转地址值

通过向程序计数器PC写入跳转地址值，可以实现在4GB的地址空间中任意跳转，在跳转之前结合使用MOV LR，PC等类似指令，可以保存将来的返回地址值，从而实现在4GB连续的线性地址空间的子程序调用。

（2）代码示例：

B  Label    ;程序无条件跳转到标号Label处执行
CMP R1,＃0  ;当CPSR寄存器中的Z条件码置位时，程序跳转到标号Label处执行
BEQ Label


BL Label  ;程序无条件跳转到标号Label处，同时将当前的PC值保存到R14中

六、数据传送指令

（1）指令格式和作用：

压栈的指令为 PUSH，出栈的指令为 POP，PUSH 和 POP 是一种多存储和多加载指令，即可以一次操作多个寄存器数据，他们利用当前的栈指针 SP 来生成地址，PUSH 和 POP 的用法如下表所示：

指令	描述
PUSH <reg list>	将寄存器列表存入栈中
POP <reg list>	从栈中恢复寄存器列表

（2）代码示例：

假如当前的 SP 指针指向 0X80000000，处理器的堆栈是向下增长的，压栈汇编代码如下：

PUSH {R0~R3, R12} @将 R0~R3 和 R12 压栈
PUSH {LR} @将 LR 进行压栈

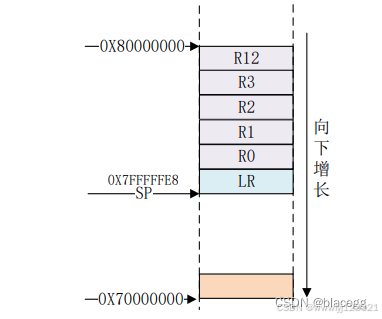

对 LR 进行压栈完成以后的堆栈模型如下图所示：

如果我们要出栈的话就是使用如下代码：

POP {LR} @先恢复 LR
POP {R0~R3,R12} @在恢复 R0~R3,R12

出栈的就是从栈顶，也就是 SP 当前执行的位置开始，地址依次减小来提取堆栈中的数据到要恢复的寄存器列表中。
