1.off文件格式

Object File Format(off)文件通过描述物体表面的多边形来表示一个模型的几何结构。这些多边形可以包含任意数量的顶点。

1)off文件为ASCII文件,以OFF关键字开头
2)下一行是该模型的顶点数,面数和边数。边数可以忽略,对模型不会有影响(可以为0)
3)顶点以x,y,z坐标列出,每个顶点占一行
4)在顶点列表之后是面列表,每个面占一行。对于每个边,首先指定其包含的顶点数,随后是这个面所包含的各顶点在前面顶点列表中的索引

即以下格式:

OFF

顶点数 面数 边数

x y z

n个顶点 顶点1的索引 顶点2的索引 … 顶点n的索引

…

下面是一个立方体的例子:

OFF
8 6 0
-0.400000 -0.500000 0.500000
0.500000 -0.500000 0.500000
-0.500000 0.700000 0.500000
0.500000 0.500000 0.500000
-0.500000 0.500000 -0.500000
0.500000 0.500000 -0.800000
-0.500000 -0.500000 -0.500000
0.500000 -0.400000 -0.500000
4 0 1 3 2
4 2 3 5 4
4 4 5 7 6
4 6 7 1 0
4 1 7 5 3
4 6 0 2 4

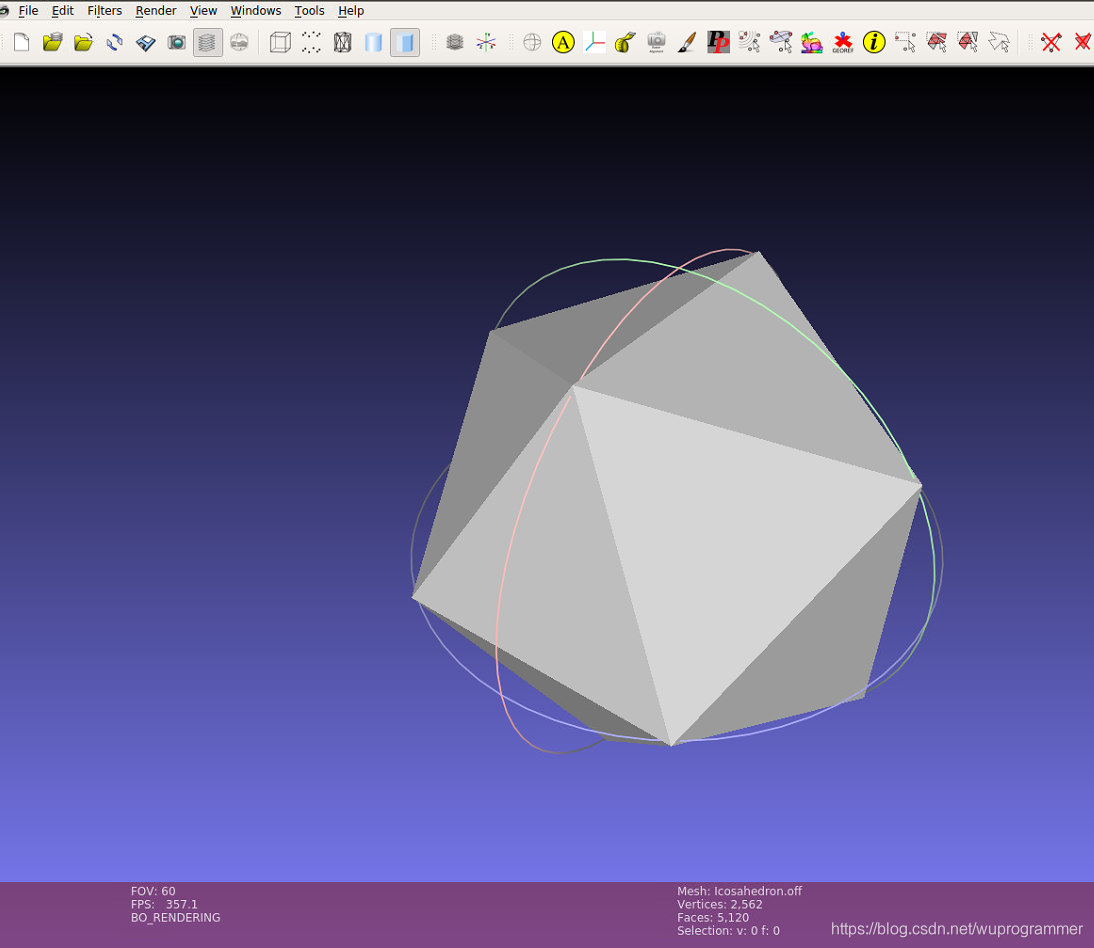

2.查看off文件MeshLab

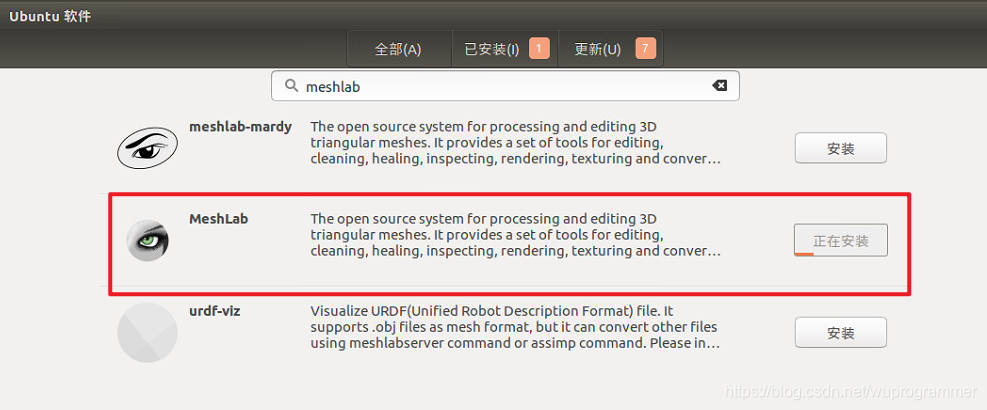

Ubuntu软件中心搜索meshlab
在这里插入图片描述
在这里插入图片描述
