LPC55s28 USB 鼠标侧边按键前进后退功能

      鼠标的侧边按键功能已广为人知，其主要用途是实现前进和后退操作，这在浏览文件夹和网页时尤为便捷。此外，一些游戏玩家也会将侧边按键配置为宏按键，用于优化游戏操作。然而，本文的重点并非游戏应用，而是基于 LPC55S28 的 lpcxpresso55s28_dev_hid_mouse_bm 示例，探讨如何实现侧边按键的前进后退功能。实际上，这一功能的实现仅需修改 HID 报告描述符即可。尽管实现方法多种多样，本文将以会介绍两种方式，接下来，详细说明具体实现过程。

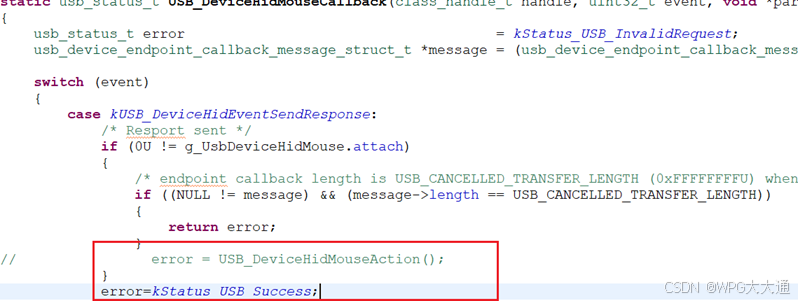

      首先，在 IDE 中导入 `lpcxpresso55s28_dev_hid_mouse_bm` 示例程序。导入完成后，烧录至开发板，并验证是否成功枚举为 USB 鼠标设备。若操作成功，电脑的鼠标指针将呈现循环画圈的动作，说明硬件和编译环境均已正常。此时，应将代码中控制指针画圈的部分屏蔽掉，因为指针持续画圈不方便后续测试操作。

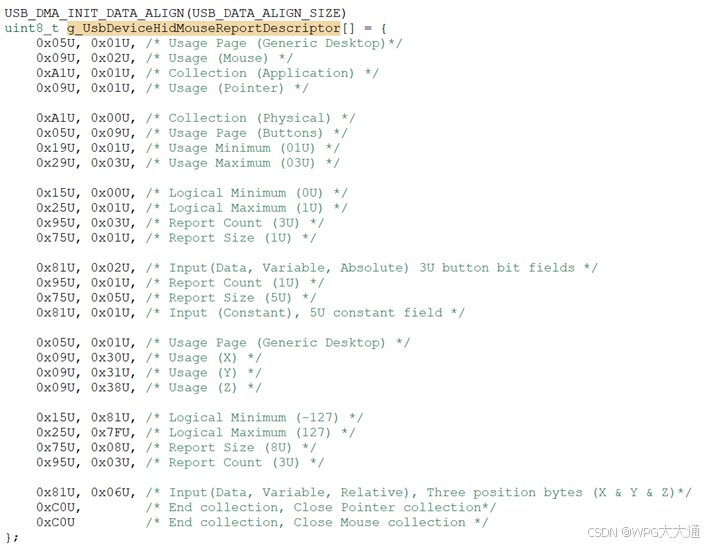

      接着先看看 SDK 例程中的默认描述符，此描述符定义了一个标准 USB HID 鼠标设备，支持 ‌3 个按钮即对应鼠标的左、中、右按键，以及 X/Y/Z 三轴相对移动，一共是 4 个 byte：

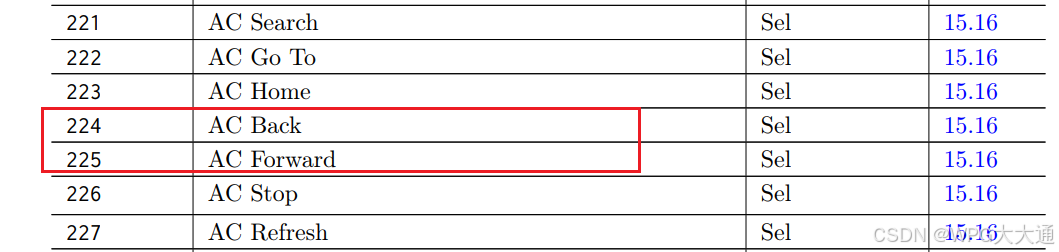

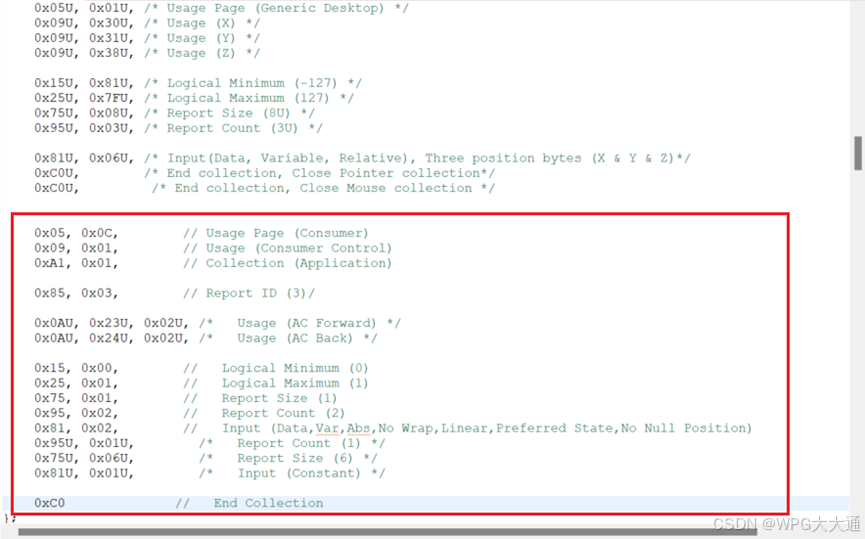

      在原有 HID 报告描述符的基础上多添加  Usage Page (Consumer) 中的 AC Back (0x224) 和 AC Forward (0x223)，于是如下添加如下部分：

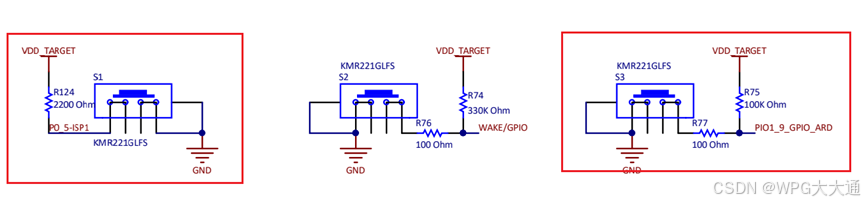

      LPC55s28 开发板中包含有多个按键，这里可以用 S3 和 S1 来模拟前后侧键；

      在例程中添加简单的 GPIO 按键检测功能，根据按下的按键配置 Consumer 报告中对应 AC Forward 和，AC Back 的 bit 位，并注意添加 Report ID 号；

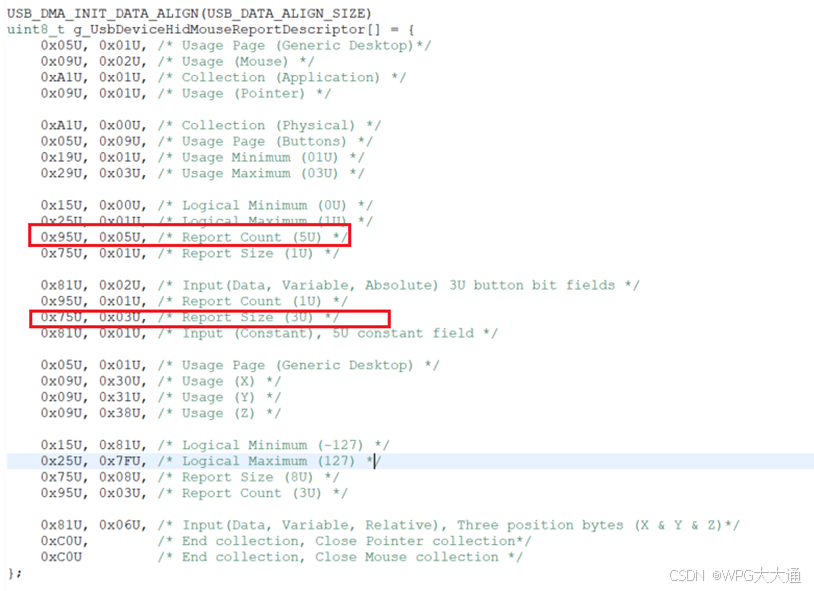

      实测已经可以按键实现前进后退的功能，但测试发现，仅能在浏览器中使用，在文件系统中使用后退功能生效，前进功能不生效，因为文件资源管理器的前进操作默认绑定至Alt+→快捷键，而非 Consumer Page 事件‌，所以在这里再跟大家分享另一种更简单的方法，基于例程的原有报告描述符，仅修改按键的个数，更改为 5 个，如下：

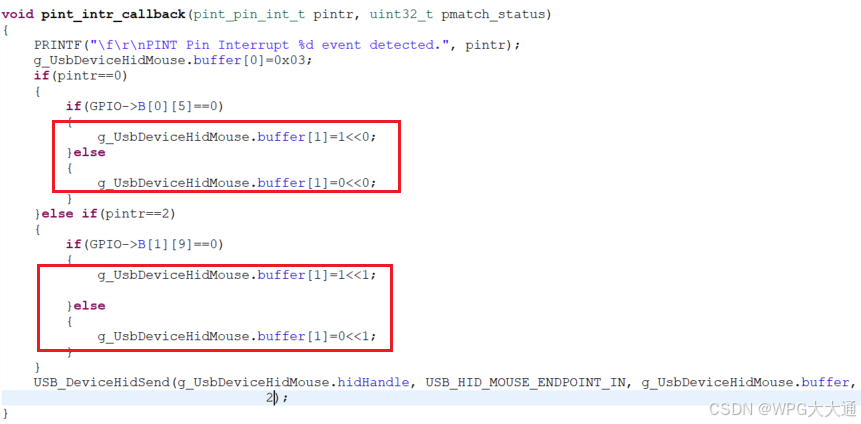

      此时按键发送仅需要修改 buff 0 中的bit3 和 bit4，不需要添加 Report ID同样可以实现前进后退功能:

      在 ‌USB HID Usage Tables 默认的描述中 Buttons bit3 往后的按键是没有意义的，但是在 Windows 上，HID Buttons bit3 和 bit4 通常默认映射为前进和后退，但为了更高的兼容性，大家可以使用 Alt+→ 快捷键的方式，可改用‌ Keyboard Page 模拟快捷键，这个方式也可以在下次文章中跟大家分享；以上就是文章的全部内容！

如果有错误或者遗漏欢迎大家留言讨论，不吝指教，感谢！
