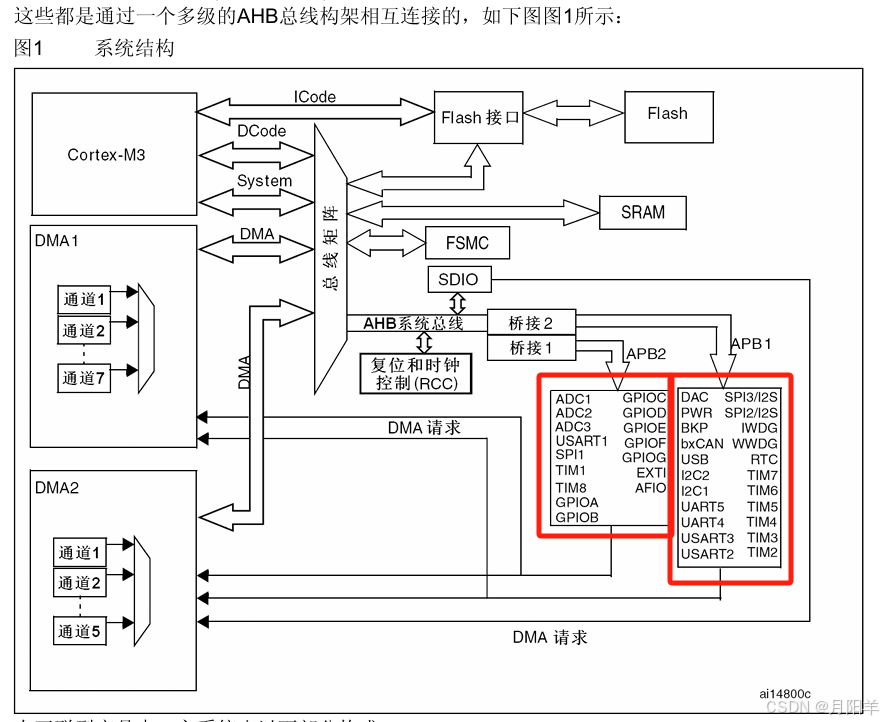

AHB总线构架

以STM32F10XXX,系列的单片机芯片为例

APB1总线上挂载的有：

TIM2-7,I2C1/I2C2, UART2-5 , CAN

APB2总线上挂载的有：

TIM1，TIM8，ADC1-3, UART1, GPIOA/B/C/D/E/F/G, EXTI ,AFIO  ,SPI1,
