怎么在Quartus中配置SDRAM IP核

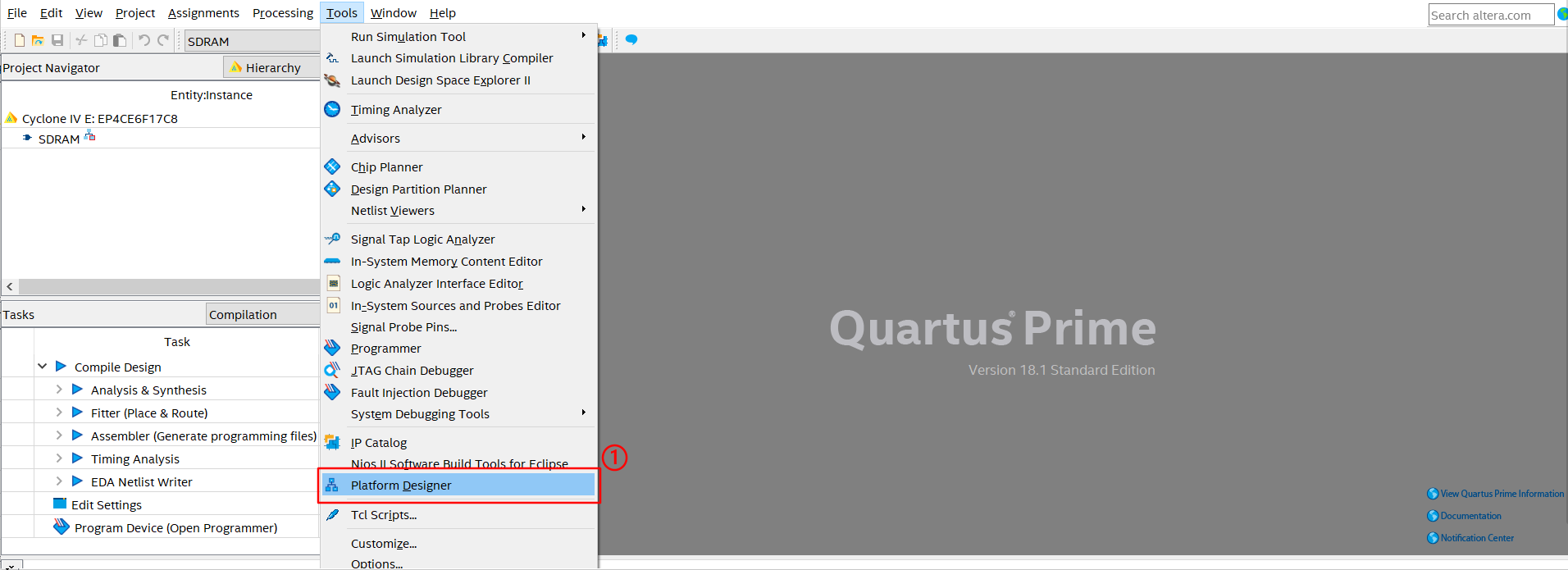

1. 打开Quartus中的Platform Desiger

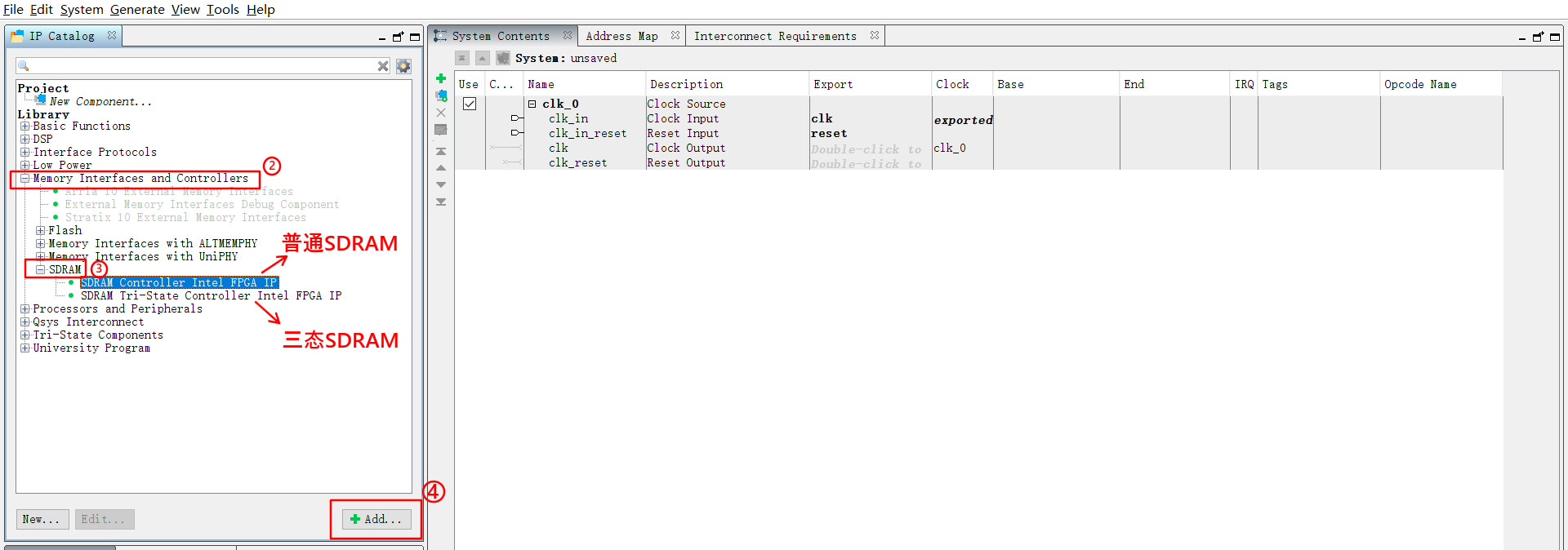

2.在library中找到SDRAM。

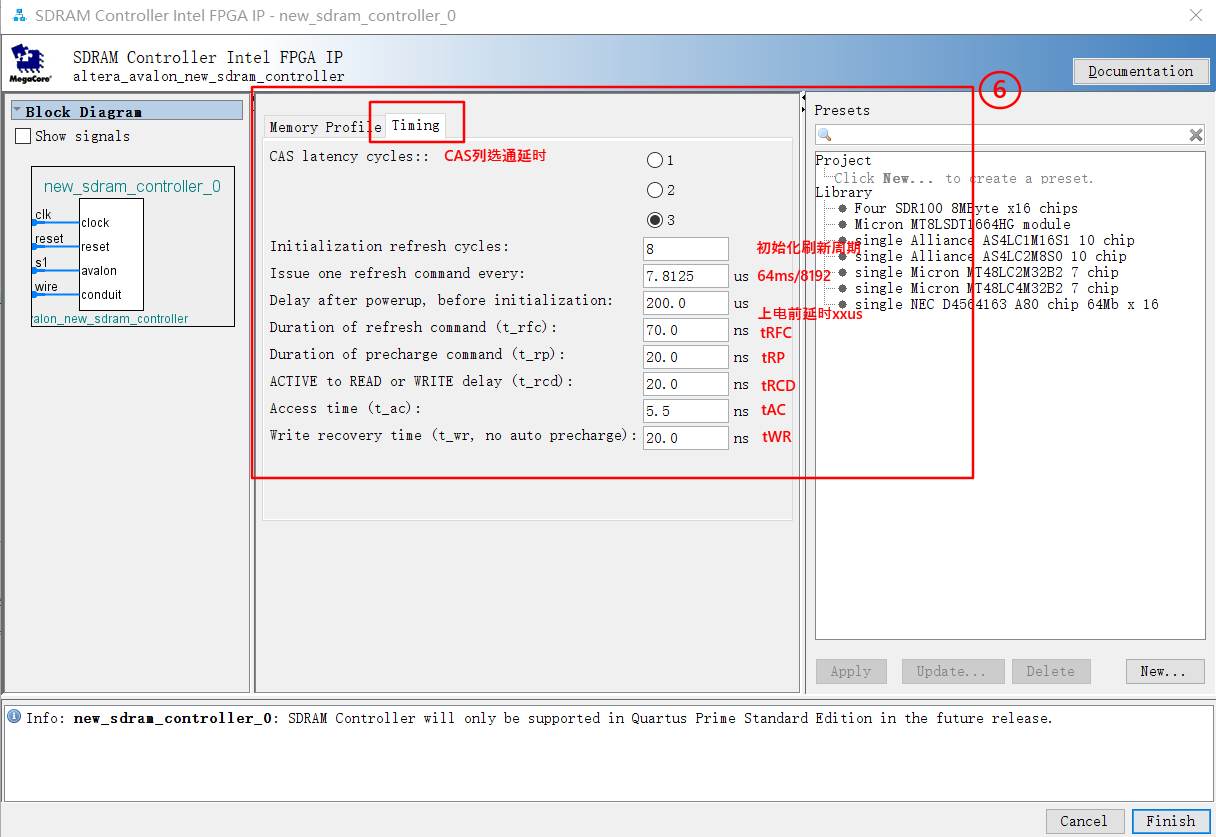

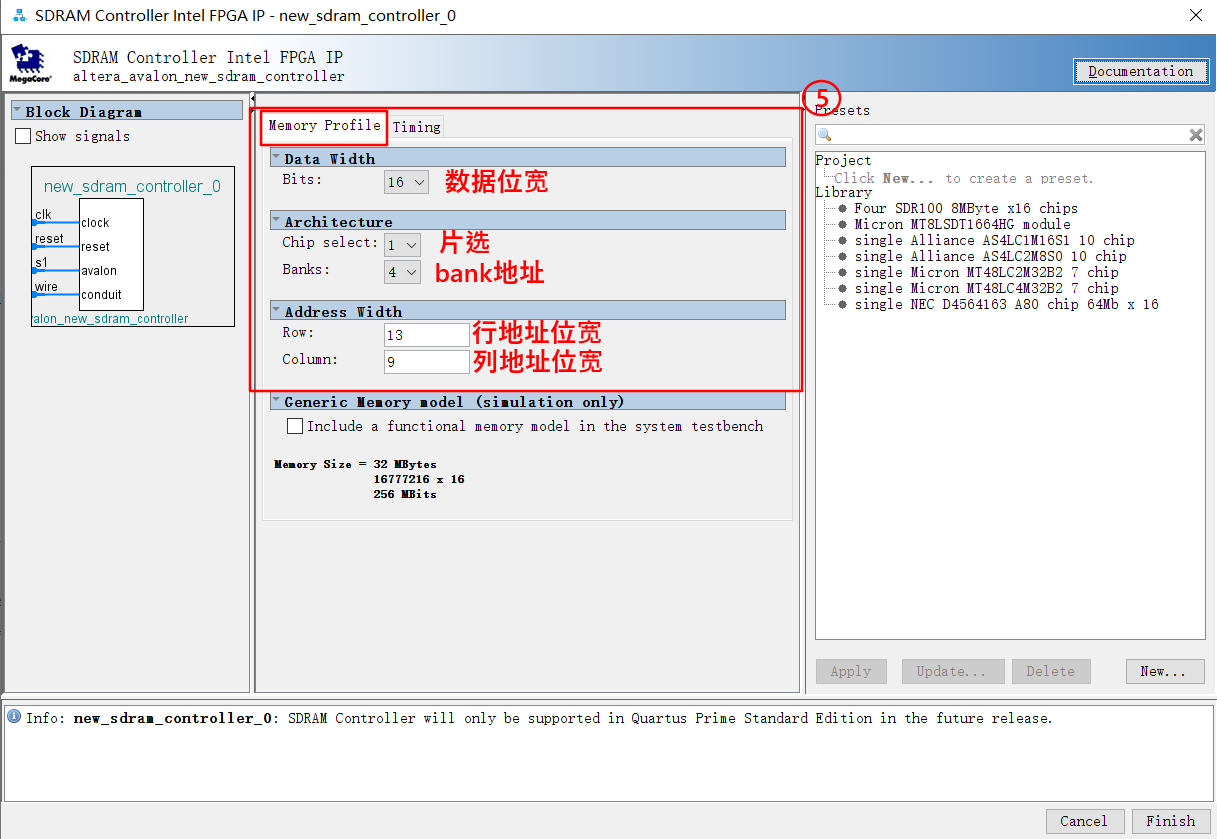

3.配置SDRAM相关参数

4.配置SDRAM外设时钟频率

FPGA读写 SDRAM Verilog设计源码Quartus工程文件,SDRAM型号FW9825G6KH-6,SDRAM读写测试: 向SDRAM中写入数据,然后将数据读出,并判断读出的数据是否正确,FPGA型号Cyclone4E系列中的EP4CE10F17C8,Quartus版本18.0。 module sdram_rw_test( input clk, //FPGA外部时钟,50M input rst_n, //按键复位,低电平有效 //SDRAM 芯片接口 output sdram_clk, //SDRAM 芯片时钟 output sdram_cke, //SDRAM 时钟有效 output sdram_cs_n, //SDRAM 片选 output sdram_ras_n, //SDRAM 行有效 output sdram_cas_n, //SDRAM 列有效 output sdram_we_n, //SDRAM 写有效 output [ 1:0] sdram_ba, //SDRAM Bank地址 output [12:0] sdram_addr, //SDRAM 行/列地址 inout [15:0] sdram_data, //SDRAM 数据 output [ 1:0] sdram_dqm, //SDRAM 数据掩码 //LED output led //状态指示灯 ); //wire define wire clk_50m; //SDRAM 读写测试时钟 wire clk_100m; //SDRAM 控制器时钟 wire clk_100m_shift; //相位偏移时钟 wire wr_en; //SDRAM 写端口:写使能 wire [15:0] wr_data; //SDRAM 写端口:写入的数据 wire rd_en; //SDRAM 读端口:读使能 wire [15:0] rd_data; //SDRAM 读端口:读出的数据 wire sdram_init_done; //SDRAM 初始化完成信号 wire locked; //PLL输出有效标志 wire sys_rst_n; //系统复位信号 wire error_flag; //读写测试错误标志 //***************************************************** //** main code //***************************************************** //待PLL输出稳定之后,停止系统复位 assign sys_rst_n = rst_n & locked; //例化PLL, 产生各模块所需要的时钟 pll_clk u_pll_clk( .inclk0 (clk), .areset (~rst_n), .c0 (clk_50m), .c1 (clk_100m), .c2
