FPGA开发—基于Quartus的RAM（IP核）配置

FPGA中有许多的IP核资源，通过QuartusⅡ可以对它们进行配置和使用，今天我们就来详细介绍一下关于RAM的调用步骤。

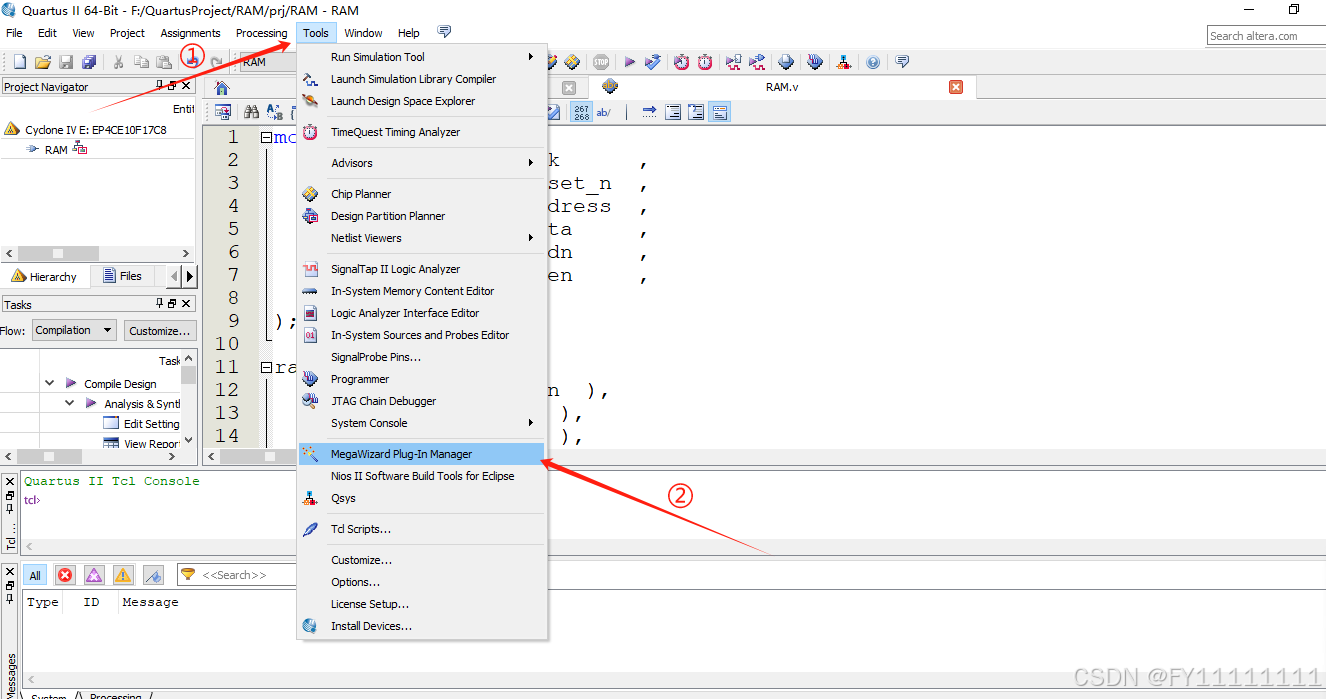

1、建好工程之后，在操作界面点击①所指的位置，接着点②所指的位置。

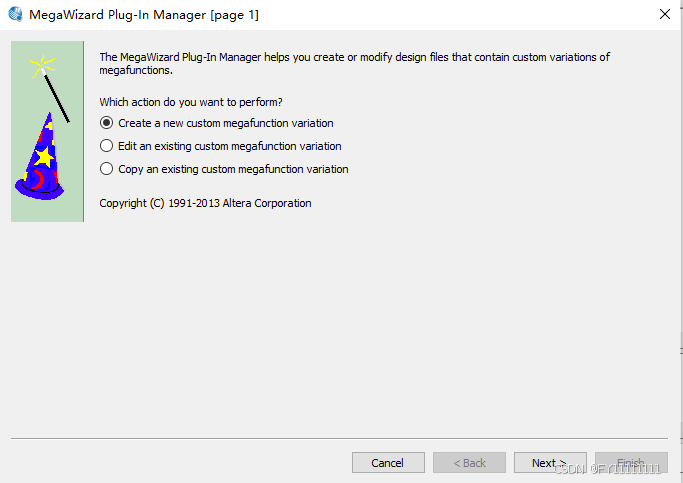

2、跳出这个界面以后，直接默认选择，点击Next。

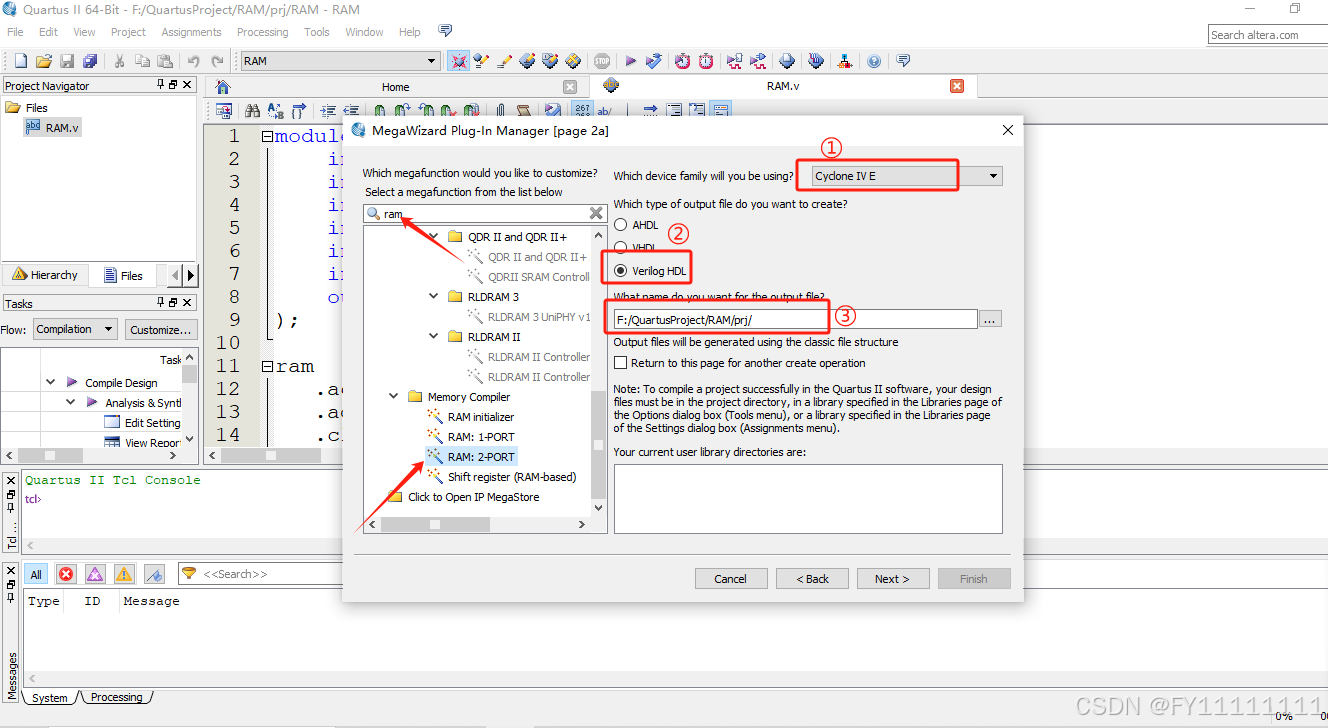

3、进入IP核配置界面以后，需要注意①②③所标出的位置，①是器件型号，②是输出的文件的语言，一般选Verilog HDL即可，当然，如果是用其他语言进行设计的，就选择其他语言对应的选项。③是文件的保存路径。然后在下方图片里第一个箭头所指的搜索框搜索RAM进行精确查找，这里选择双通道RAM，也就是第二个箭头所指的位置。以上内容都配置好之后，选择Next。

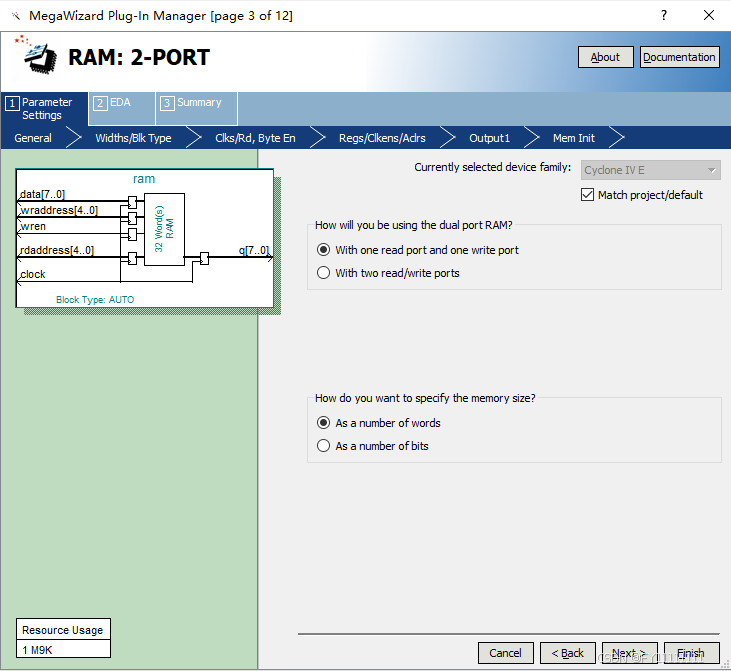

4、根据自己设计的具体情况进行配置（这里保持默认即可）。然后选择Next。

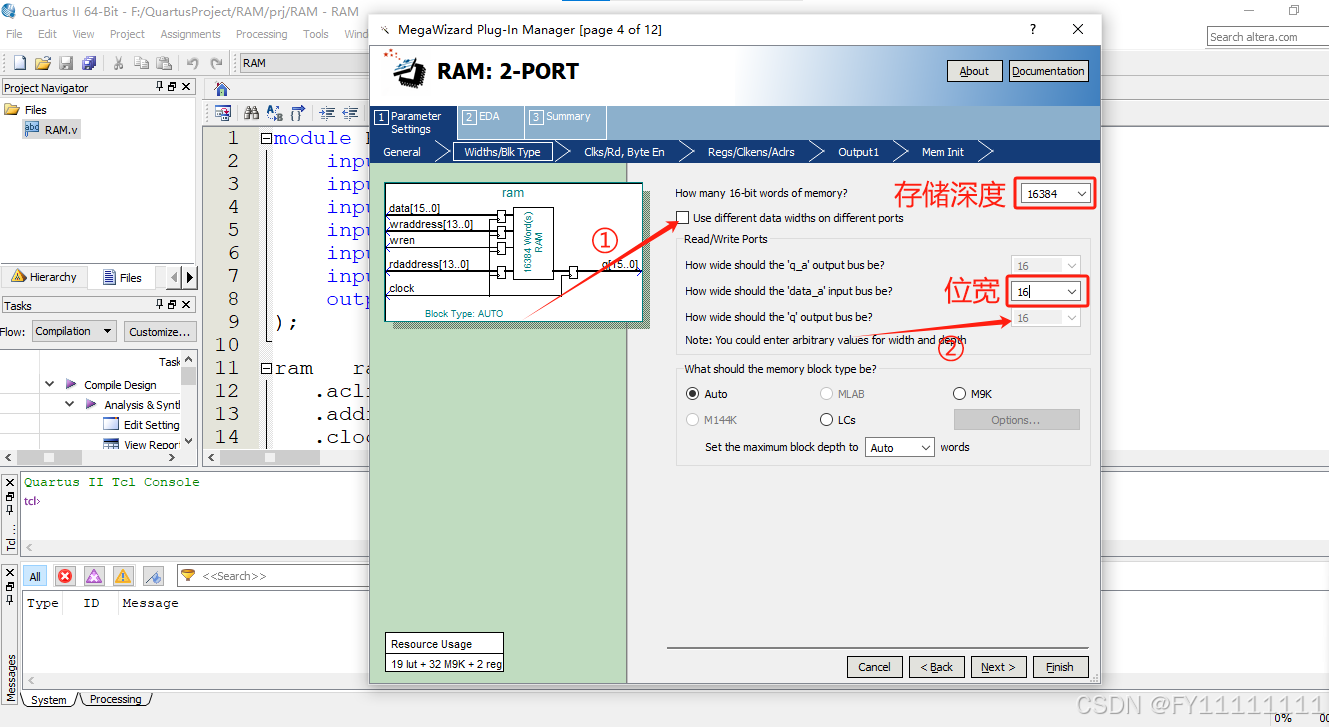

5、这里是存储模式的选择，设置存储深度和位宽，如果输入数据和输出数据的位宽不一样，则把①箭头所标的地方勾上，并且在②箭头所指的位置选择输出数据的位宽。其余保持默认。然后选择Next。

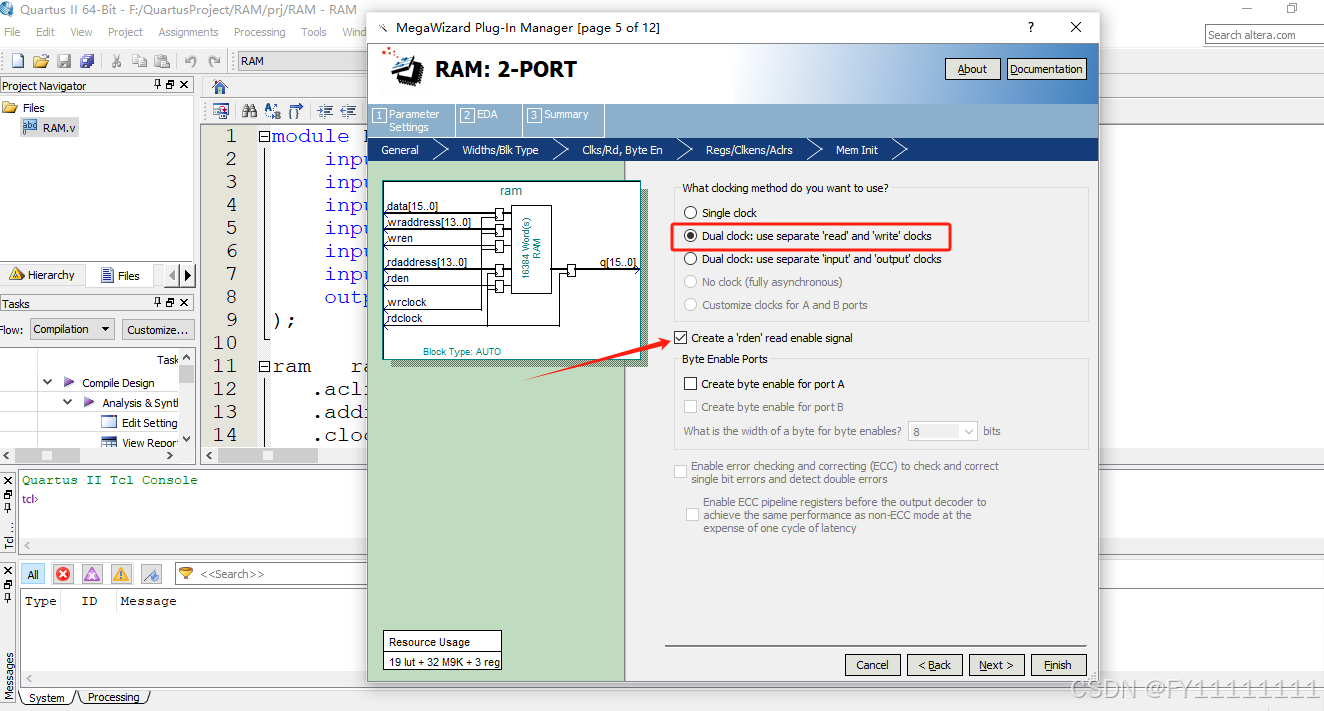

6、时钟选择，这里选择读写双时钟，如方框所框出来的选项。并且勾选箭头所指位置，创建一个读使能信号，方便控制读取，如果后边不需要这个信号，直接给1拉高即可。然后点击Next。

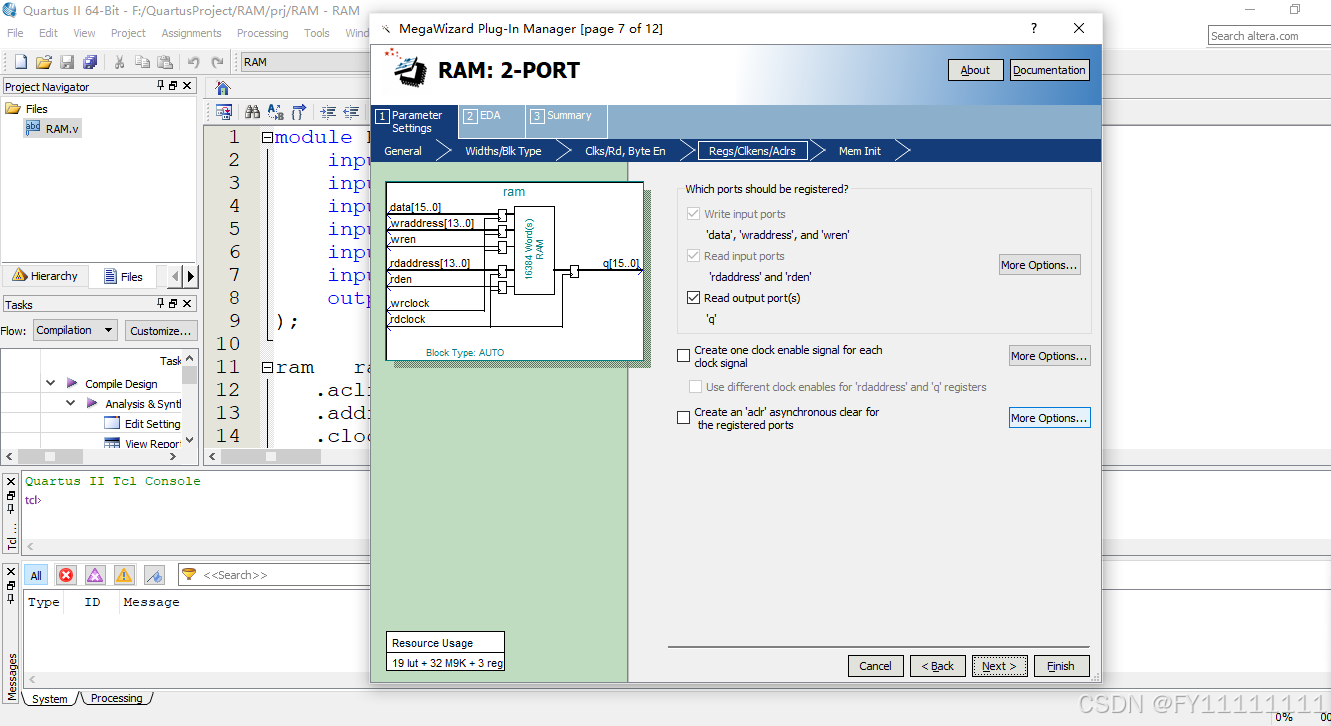

7、这一页，根据自己的设计具体情况进行选择。这里保持默认。然后点击Next。

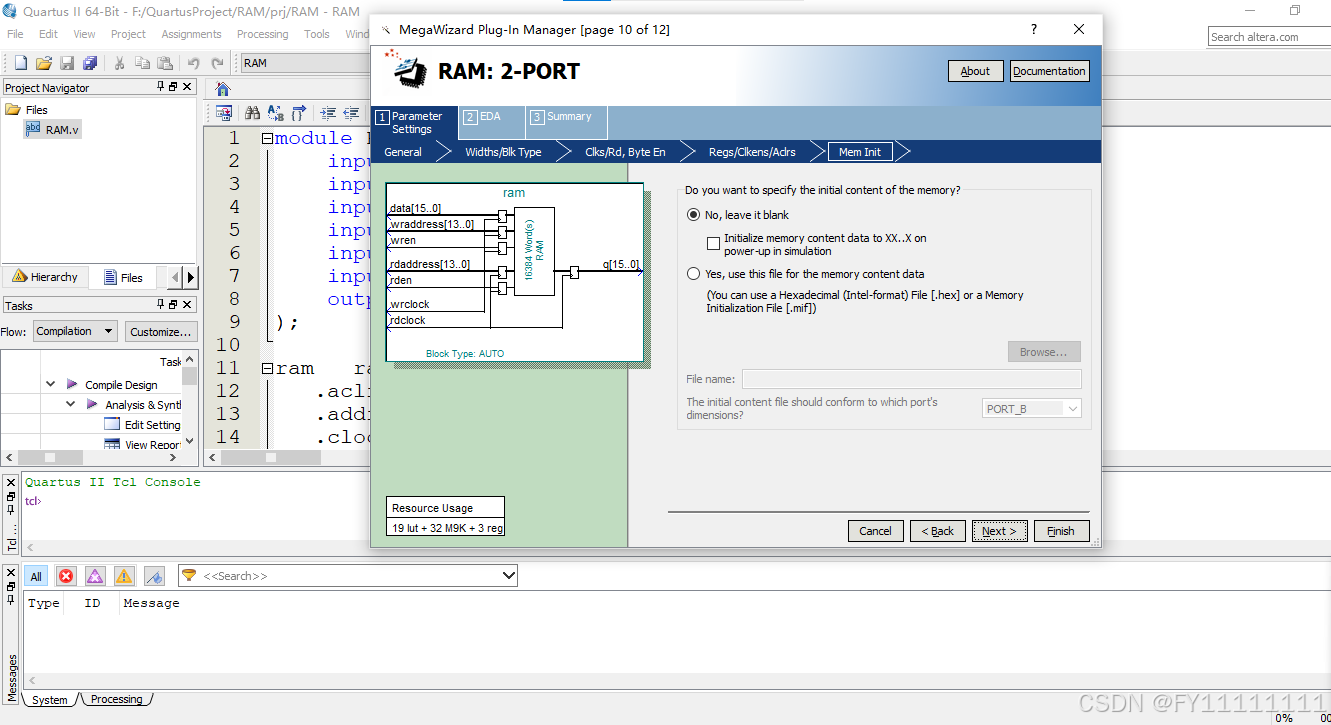

7、加载初始化文件。RAM可以选择不加载初始化文件，这就是和ROM的一个重要区别，ROM只支持读操作，所以必须要有初始化文件。这里保持默认，然后点击Next。

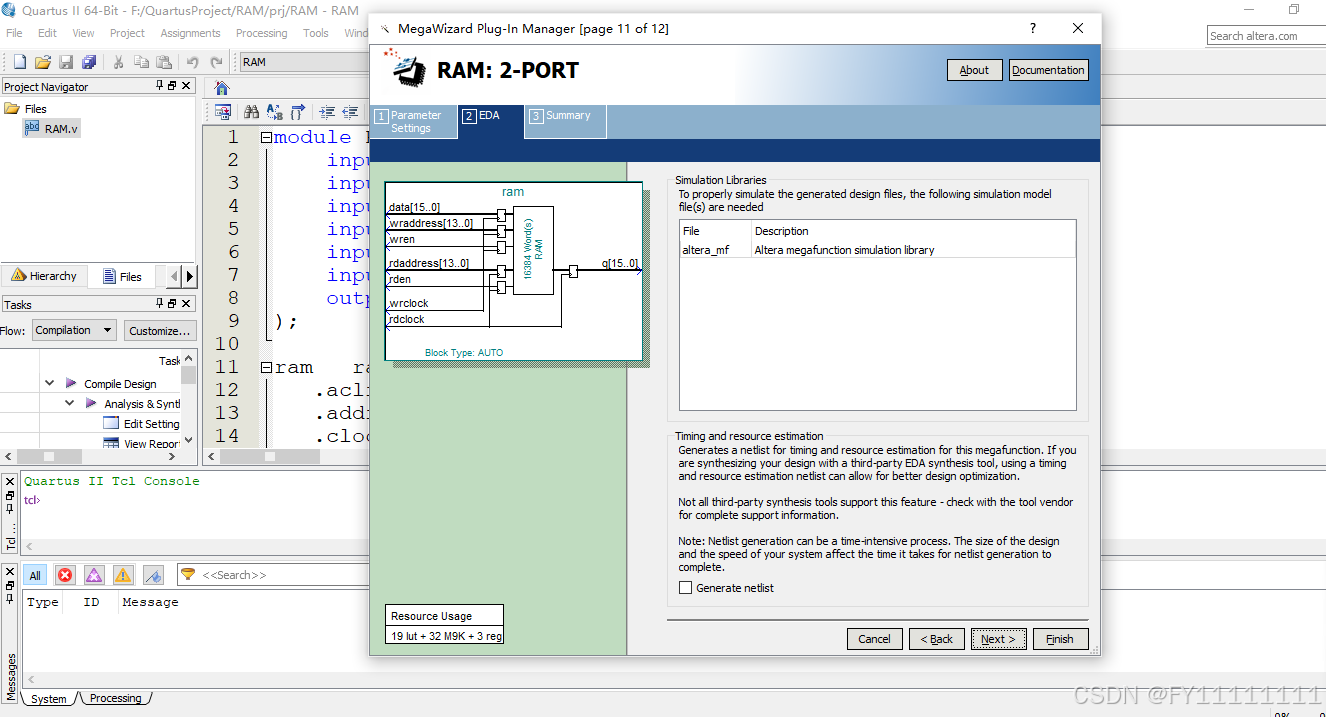

8、模拟库，这里保持默认即可。然后点击Next。

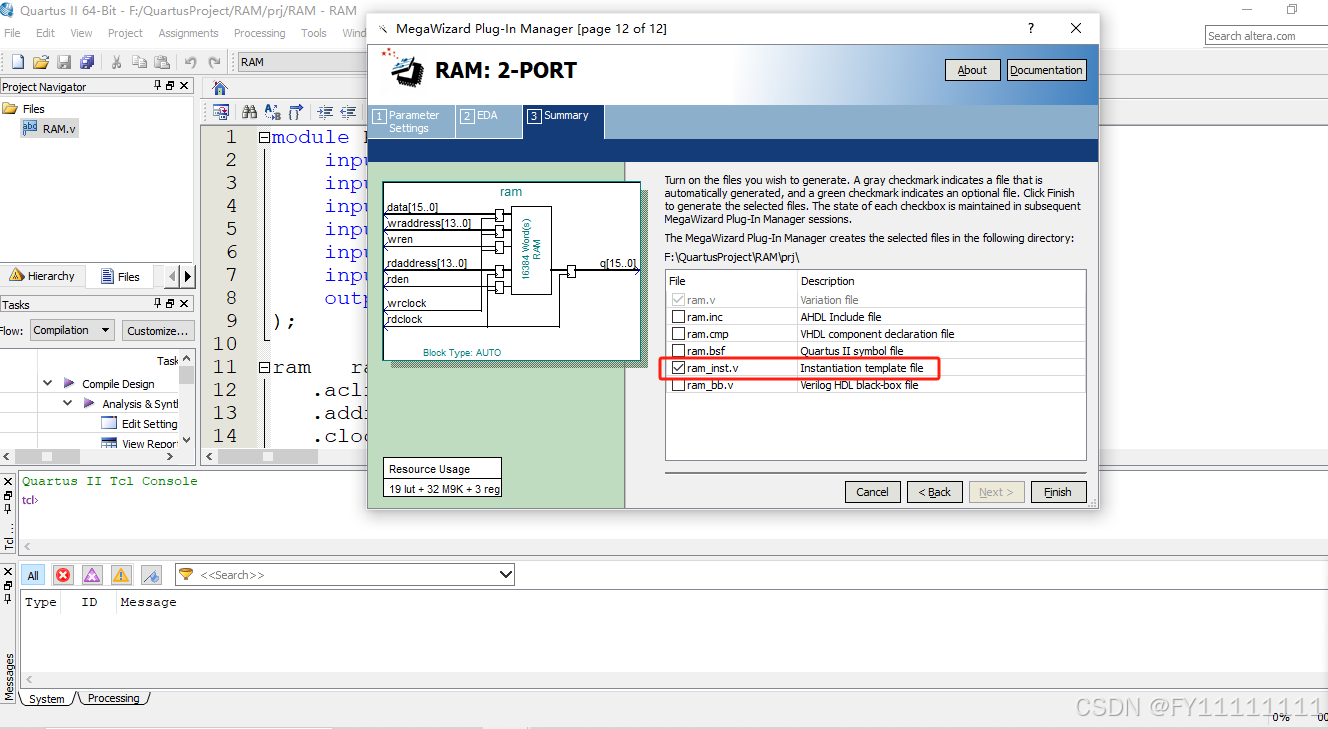

9、总结模块，选择例化模板，勾选图中方框标出来的选项。然后点击finish。

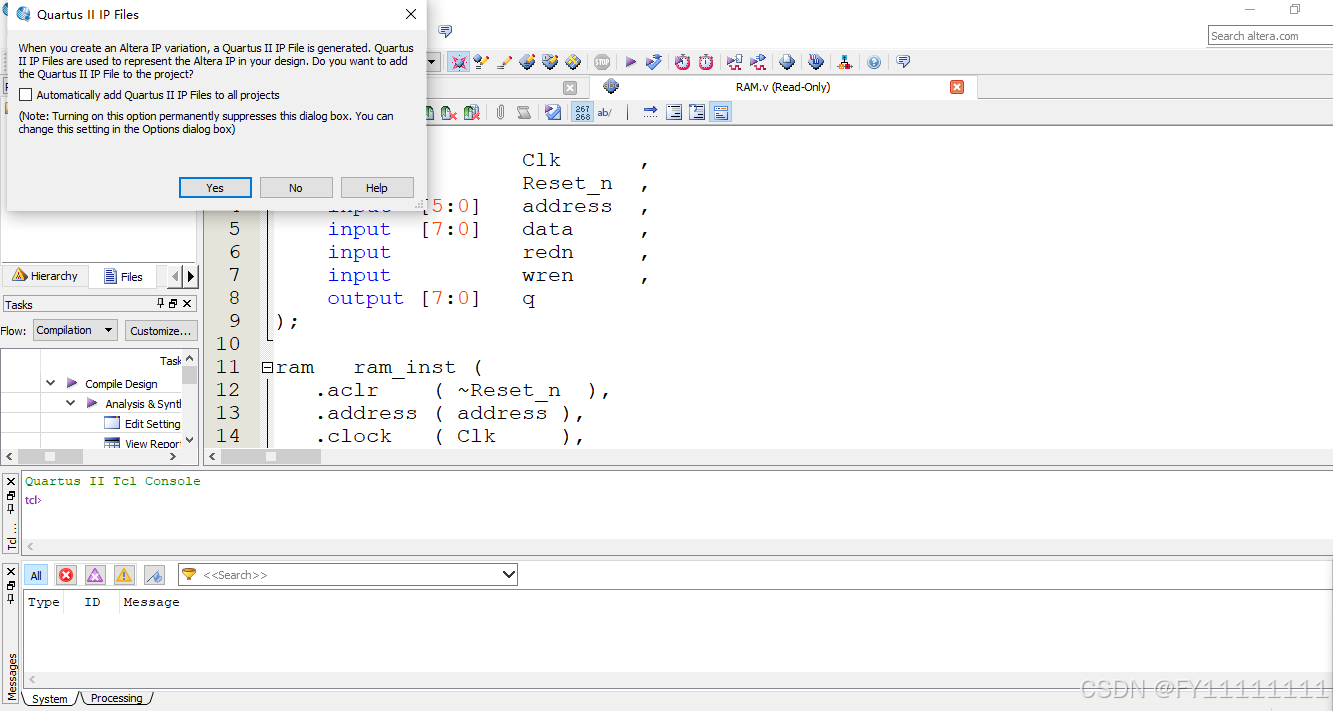

10、点击Yes。

通过以上的流程进行操作，RAM（IP核）就配置好了。
