Vivado软件打开在线调试已导出的ila文件

原创 于 2025-07-01 16:43:03 发布 · 262 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga开发 #嵌入式硬件 #开发语言

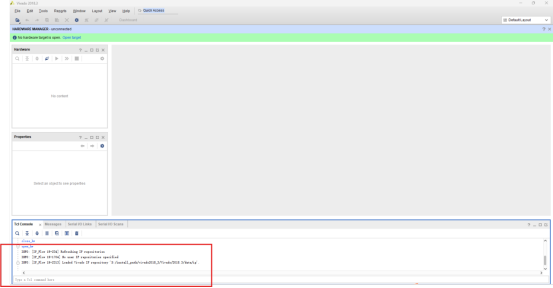

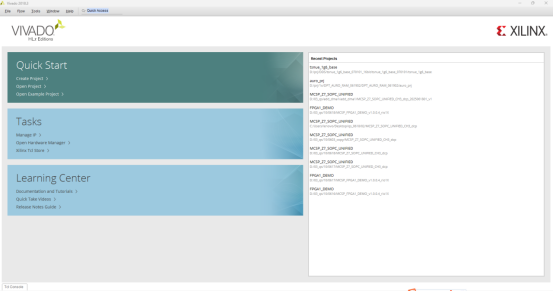

1.打开Vivado软件，在Tcl Console窗口输入命令open_hw，打开硬件管理器
在这里插入图片描述
在这里插入图片描述

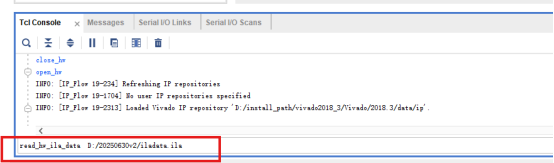

2.输入读取ila文件的命令read_hw_ila_data D:/20250630v2/iladata.ila
在这里插入图片描述

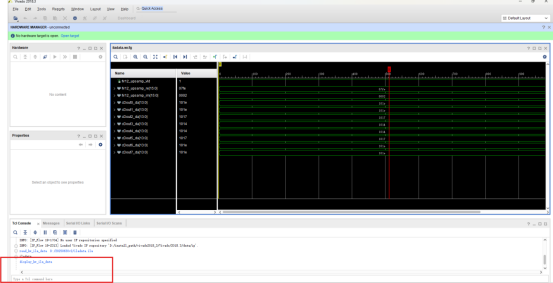

3.输入显示命令 display_hw_ila_data
在这里插入图片描述
