Vivado保存和读取ILA数据

原创 已于 2024-10-29 20:56:35 修改 · 873 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga开发

于 2024-10-29 20:54:29 首次发布

1. 保存为.ila文件

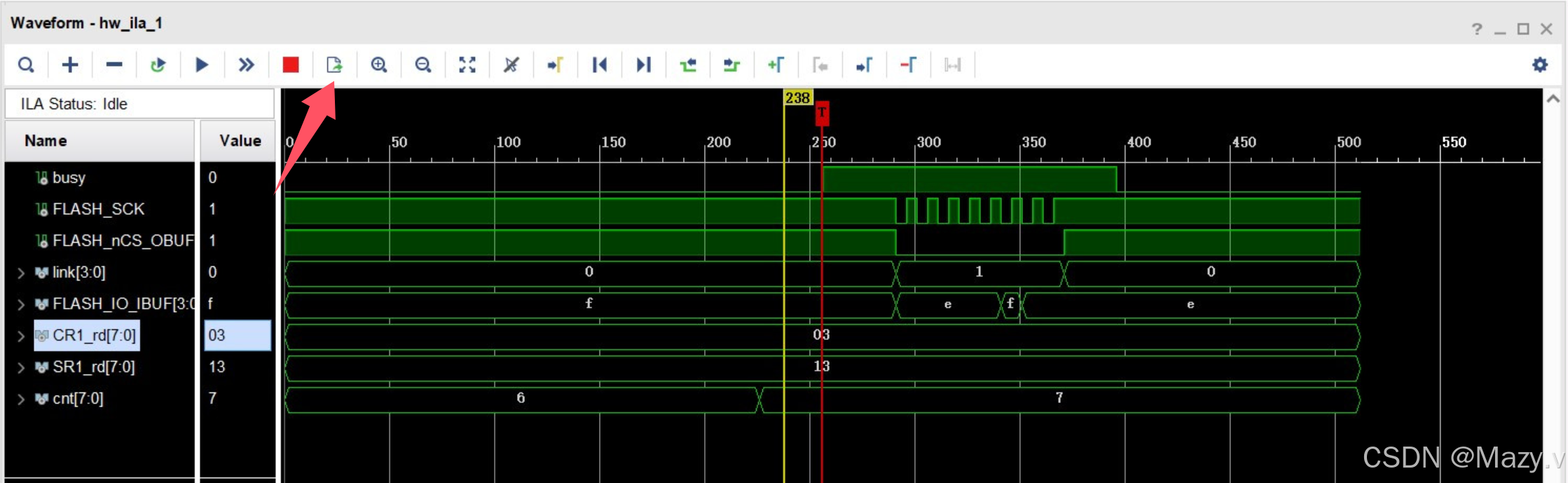

在这里插入图片描述

2. 打开Open Hardware Manager

tcl 脚本：open_hw

3. 载入波形文件

tcl 脚本：read_hw_ila_data D:/ iladata.ila
注意：Windows系统下的文件路径是 " \ " 要换成 " / "

4. 显示波形文件

tcl 脚本：display_hw_ila_data

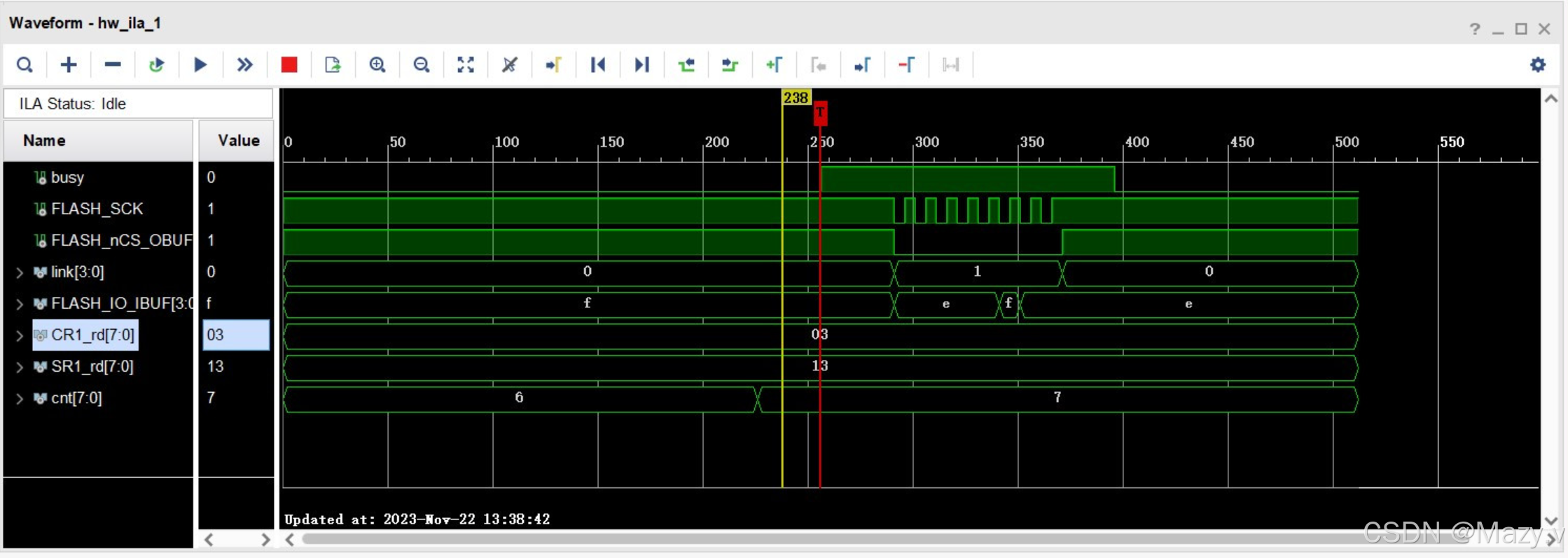

在这里插入图片描述
