MIG（MemoryInterfaceGenerator）是一个DDR内存控制器，其时钟架构包括referenceclock、systemclock、ui_clk等。ClockPeriod定义了控制器和DDR的数据访问频率，PHYtoControllerClockRatio决定了物理层到控制器时钟的比例，例如4:1或2:1。VCCAUX_IO关乎高速频率下的电压需求。InputClockPeriod和SystemClock涉及系统时钟的设定，可外部或内部提供。ReferenceClock在特定频率下可使用系统时钟。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

PHY to Controller Clock Ratio

MIG整体介绍

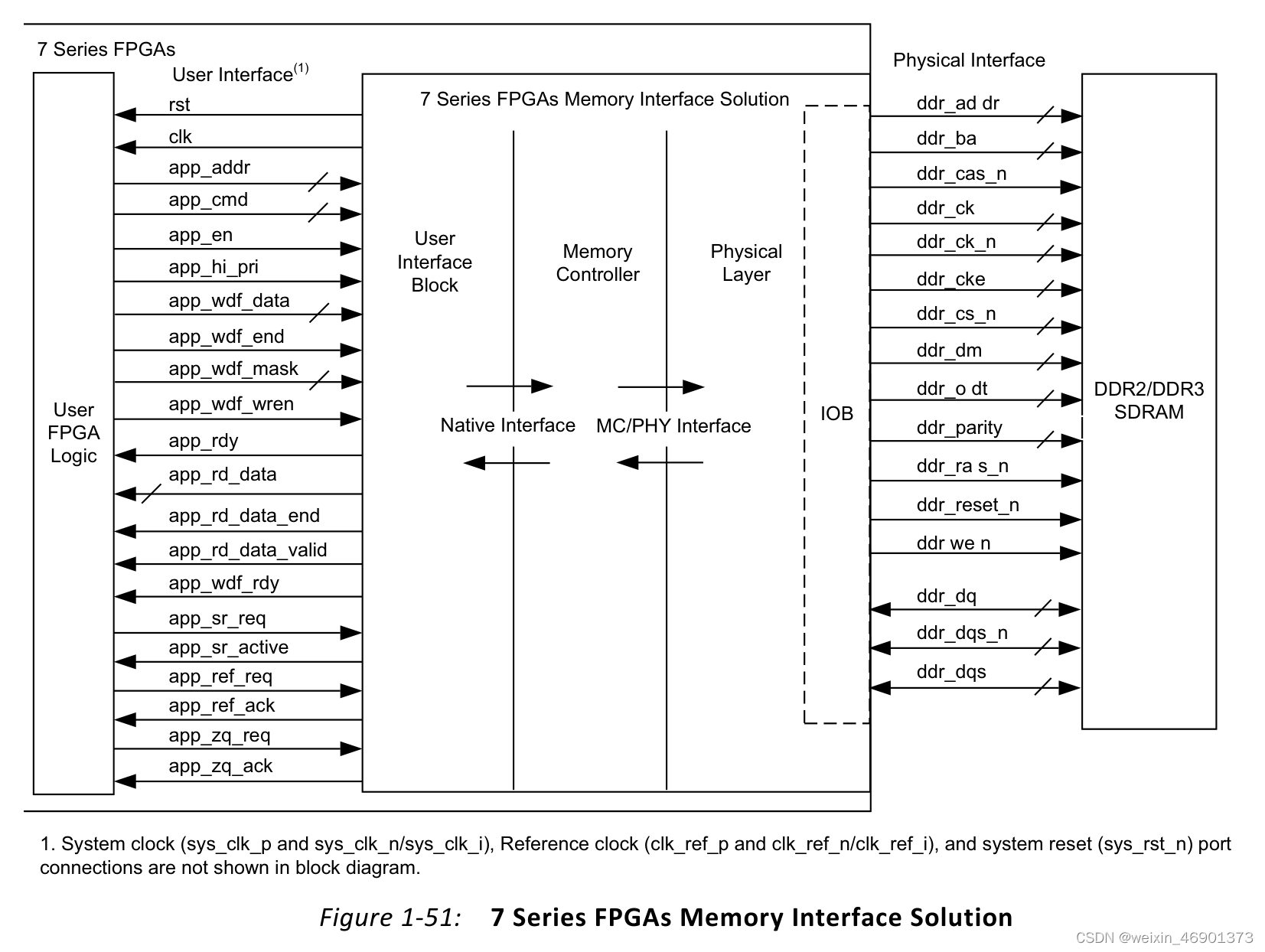

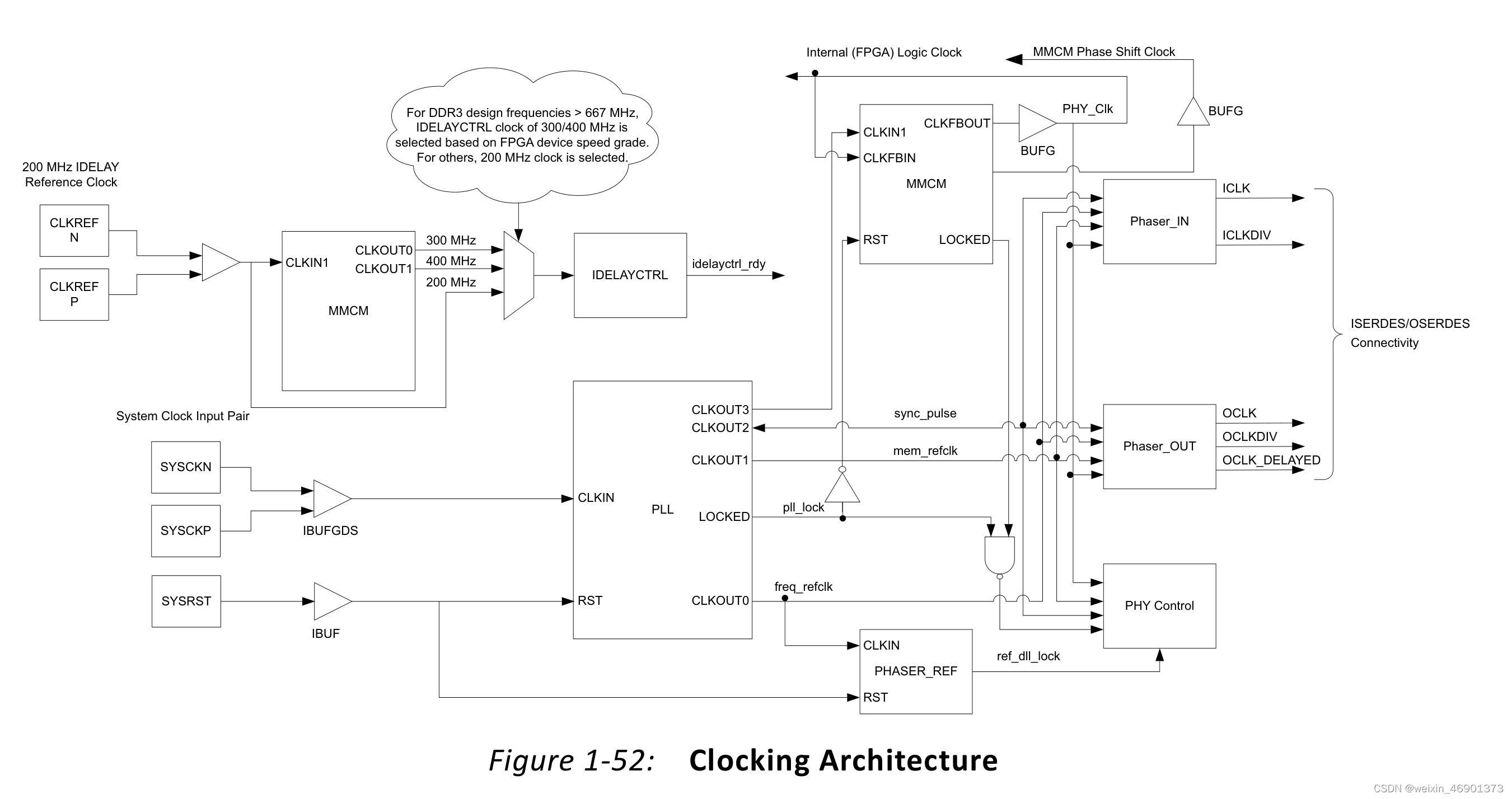

MIG的时钟架构

从上面的时钟架构中，可以看出，有以下几种时钟：

时钟名称	方向（相对于MIG）	说明
reference clock	输入	供idelayctrl使用，通常需要200MHz，可以外部提供（single-end，differential），也可以内部提供（no buffer，use system clock）。对DDR频率>667MHz时，参考时钟需要300/400MHz（也可从内部产生）
system clock	输入	mig的系统时钟（主时钟），可以外部提供（single-end，differential），也可以内部提供（no buffer）。
ui_clk	输出	供用户接口端使用，对应图中的internal (FPGA) logic clock，具体时钟频率，由PHY to Controller Clock Ratio决定（4:1 or 2:1）
ICLK/ICLKDIV	输出+供MIG内部使用	Read Path (Input) I/O Logic Clock，由PHASER_IN根据外部DQS产生，供内部采样输入的iserdes数据使用
OCLK/OCLKDIV	输出+供MIG内部使用	Write Path (Output) I/O Logic Clock，由PHASER_OUT产生，供产生输出地址/控制+数据的时钟，以及外部的CK和DQS

MIG配置过程中时钟的含义和设置

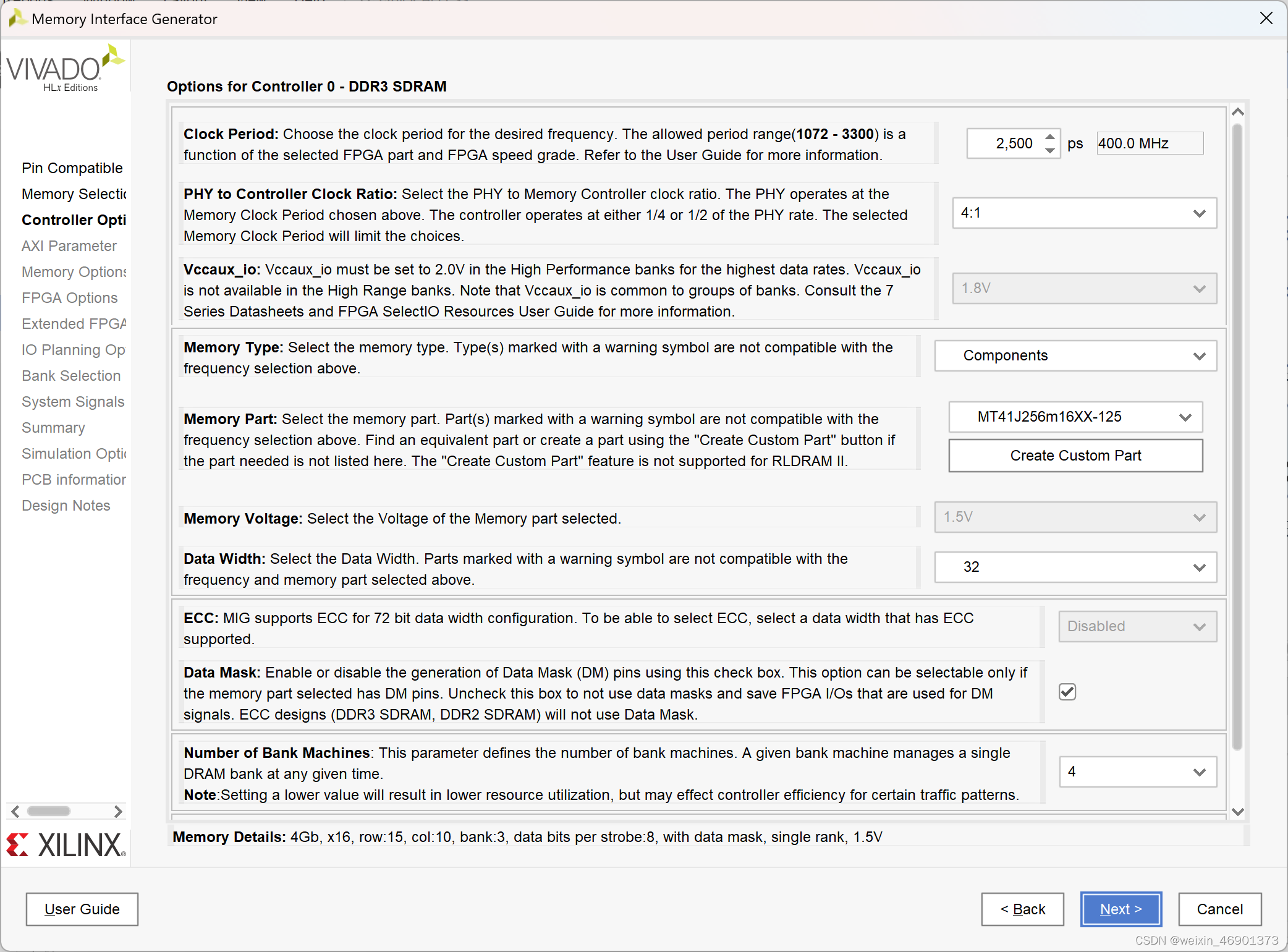

Clock Period

operating frequency for all of the controllers，指控制器controller与DDR之间的数据访问时钟，X2就是数据速率

PHY to Controller Clock Ratio

the ratio of the physical layer (memory) clock frequency to the controller and user interface clock frequency。比如下图中，4:1，对应控制器controller的时钟是400MHz，用户接口ui的时钟是100MHz
The 2:1 ratio has lower latency. The 4:1 ratio is necessary for the highest data rates

VCCAUX_IO

2.0V is required at the highest frequency settings in the High Performance column
Either 1.8 or 2.0V can be used at lower frequencies

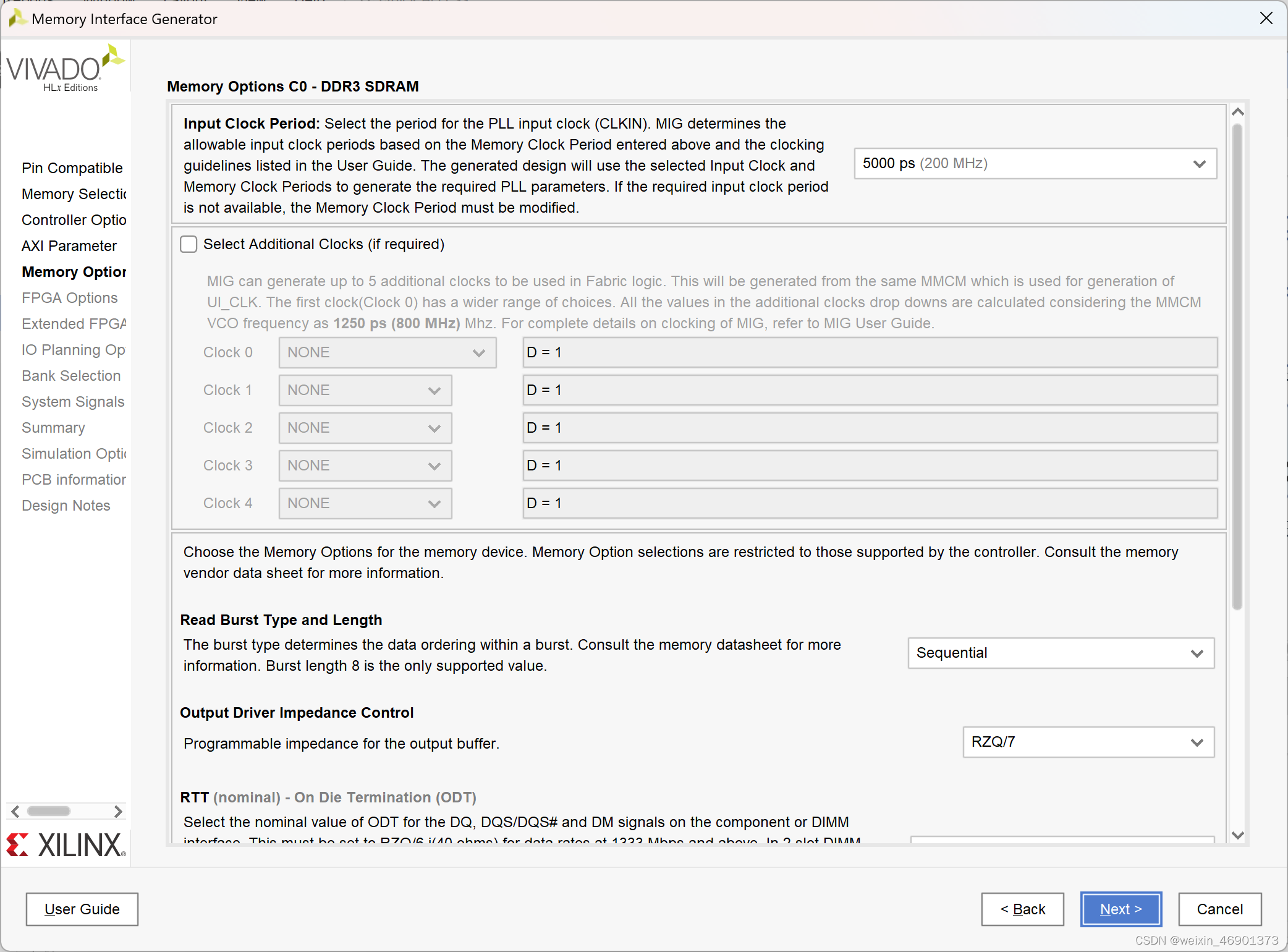

Input Clock Period

The desired input clock period is selected from the list. These values are determined by the memory clock period chosen and the allowable limits of the parameters

指的就是时钟架构种的系统时钟sys_clk，对于mig来说就是input clock

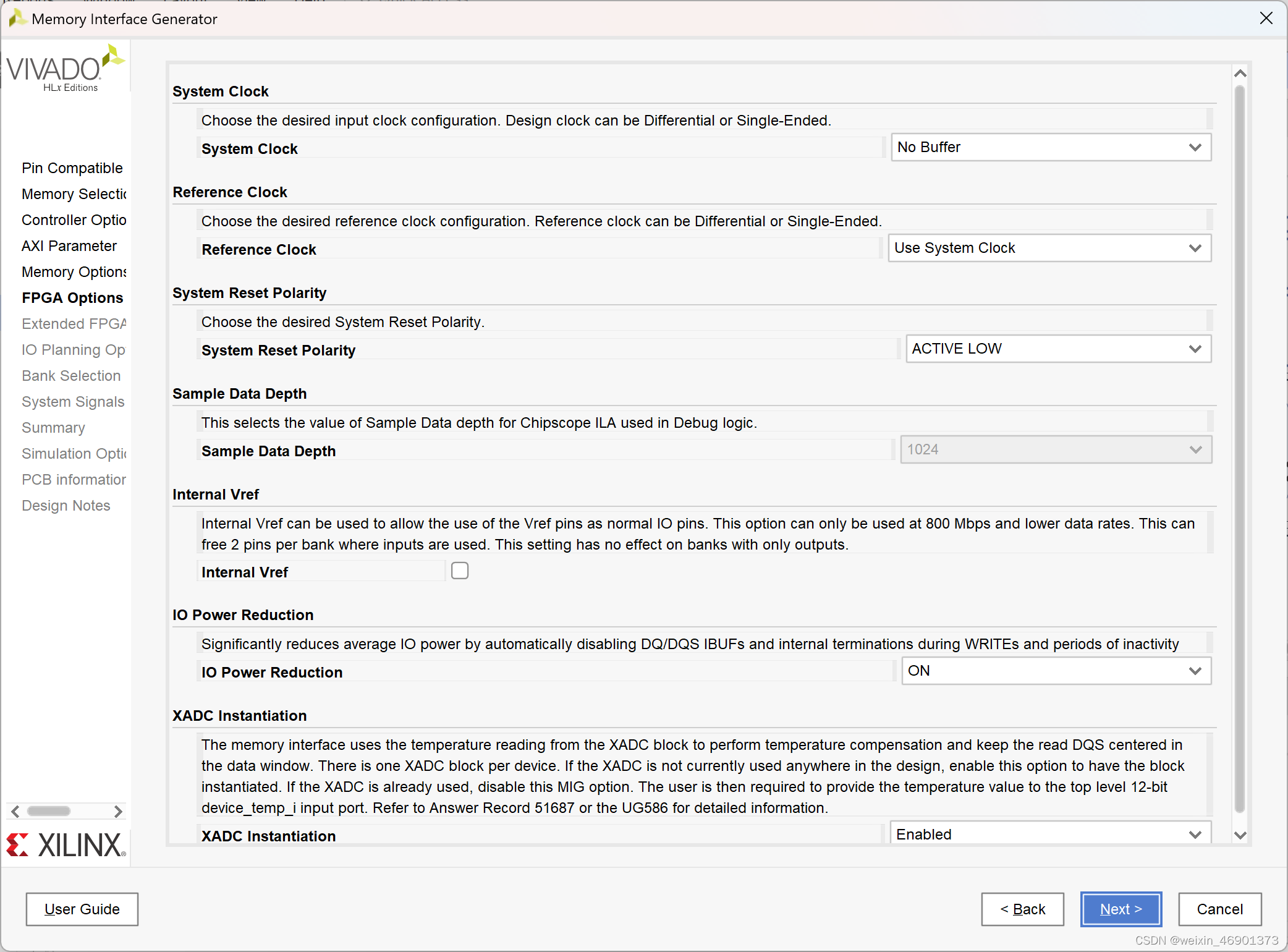

System Clock

No Buffer scenarios, sys_clk_i signal needs to be connected to an internal clock
在block design的设计中，因为sys_clk使用内部时钟（即clk_wiz倍频出），所以使用no buffer
这里和上一页的Input Clock Period其实是指的一个时钟，上一页选择频率，这一页选择输入方式，可以外部提供（single-end，differential），也可以内部提供（no buffer）。

Reference Clock

The Use System Clock option appears when the input frequency is between 199 and 201 MHz (that is, the Input Clock Period is between 5,025 ps (199 MHz) and 4,975 ps (201 MHz)。
即系统时钟200MHz时，可以选择use system clock
