XILINX MIG核到底怎么配置：玩转DDR

一、先了解几个时钟

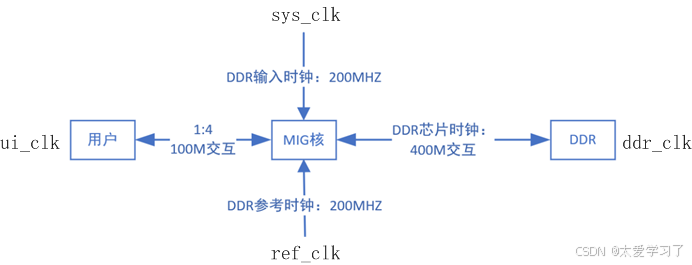

        如上图，包含了四个时钟：

        1）系统时钟，即MIG核工作时钟，通常命名sys_clk；

        2）参考时钟，即MIG核参考时钟，通常命名ref_clk，必须是200MHz；

        3）DDR芯片工作时钟，由FPGA输出给DDR的差分时钟，可以命名ddr_clk；

        4）用户时钟，MIG核输出给用户端的时钟，通常命名ui_clk。

        注意1：ddr_clk与ui_clk有比例关系，ddr_clk：ui_clk = 4:1或2:1，当ddr_clk=800MHz时，只能是4:1。

        注意2：用户数据位宽如何计算，例如ddr_clk=800MHz时，ui_clk = 200MHz，ddr物理位宽为16bit（2片ddr菊花链连接就是32bit），上下沿采集（2倍），因此用户数据位宽=800*32*2/200=256bit。

        注意3：256bit/32bit=8，所有ddr用户地址每次加8。

二、MIG核的配置

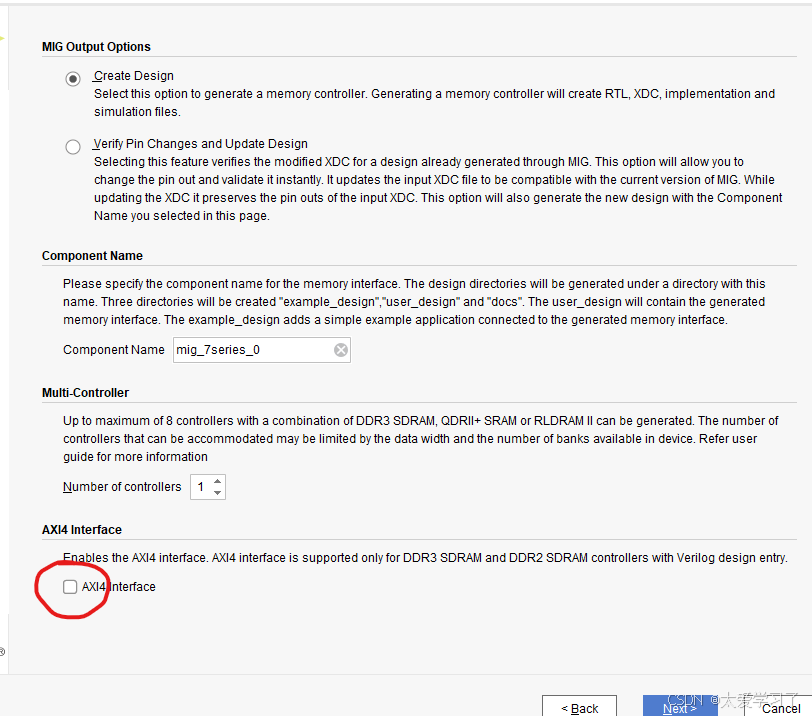

（1）配置界面1

        如果是zynq，需要用到ps的话就勾选，否则不勾选，本工程选的zynq芯片但是没有用PS，则不勾选。

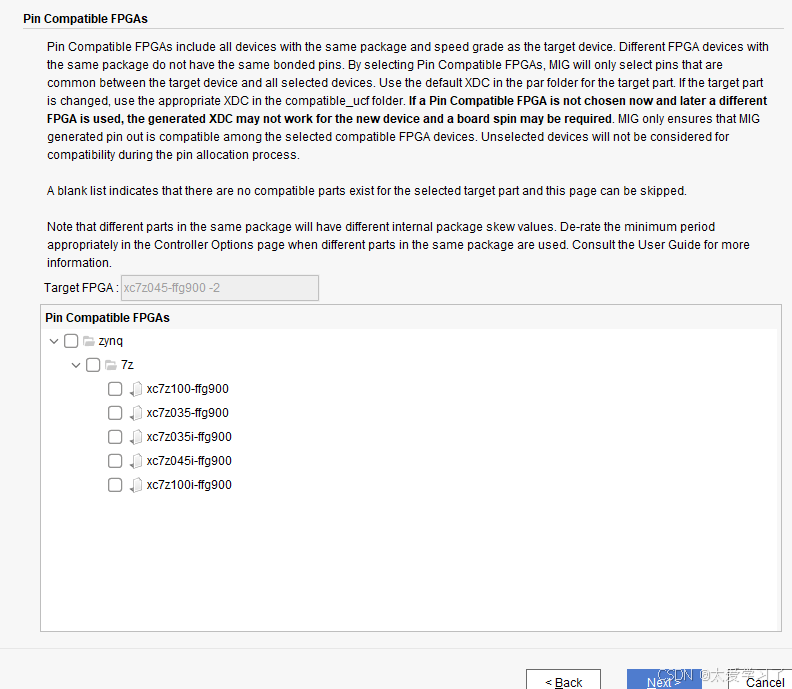

（2）配置界面2

        默认不勾选。

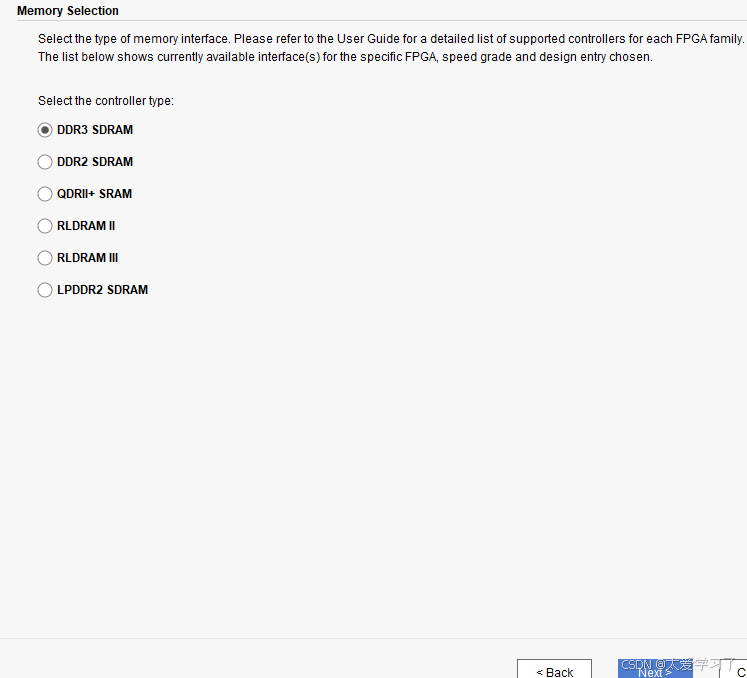

（3）配置界面3

        跟所选DDR类型有关，本工程选择DDR3。

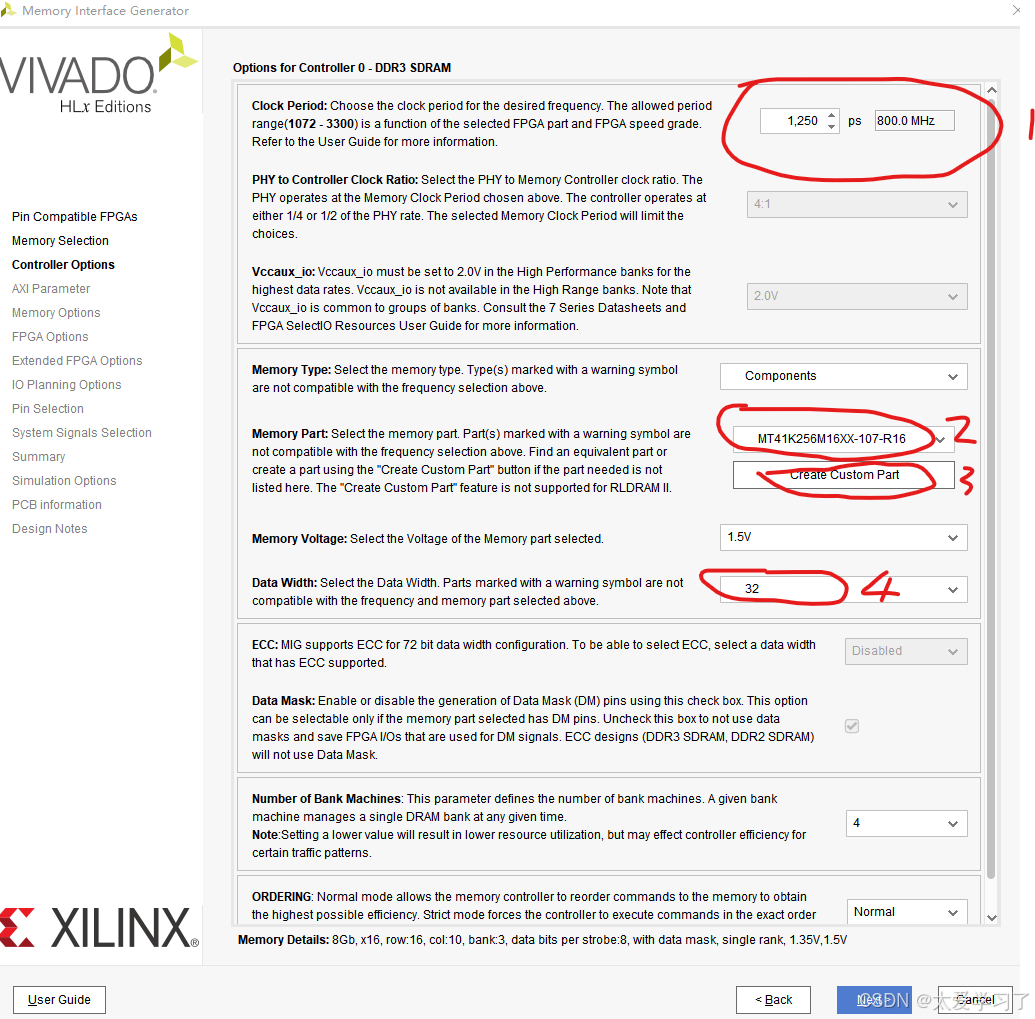

（4）配置界面4

        1：DDR芯片工作时钟（ddr_clk）；

        2：选择所使用的DDR型号；

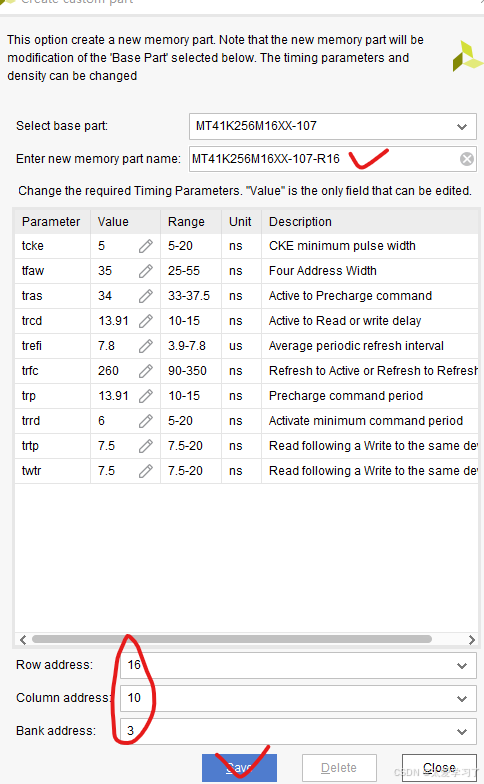

        3：本工程使用MT41K256M16TW-107 AAT，如果2中没有实际应用的DDR型号，现在列表中选择一个相似的名称，可通过3对实际使用的DDR命名，并结合实际封装进行配置，如下；

        4：2片ddr菊花链连接就是32bit。

（5）配置界面5

        用户数据宽度，见前述计算方式，不再赘述。（注意：配置界面1没有勾选AXI则无此界面，忽略就行）。

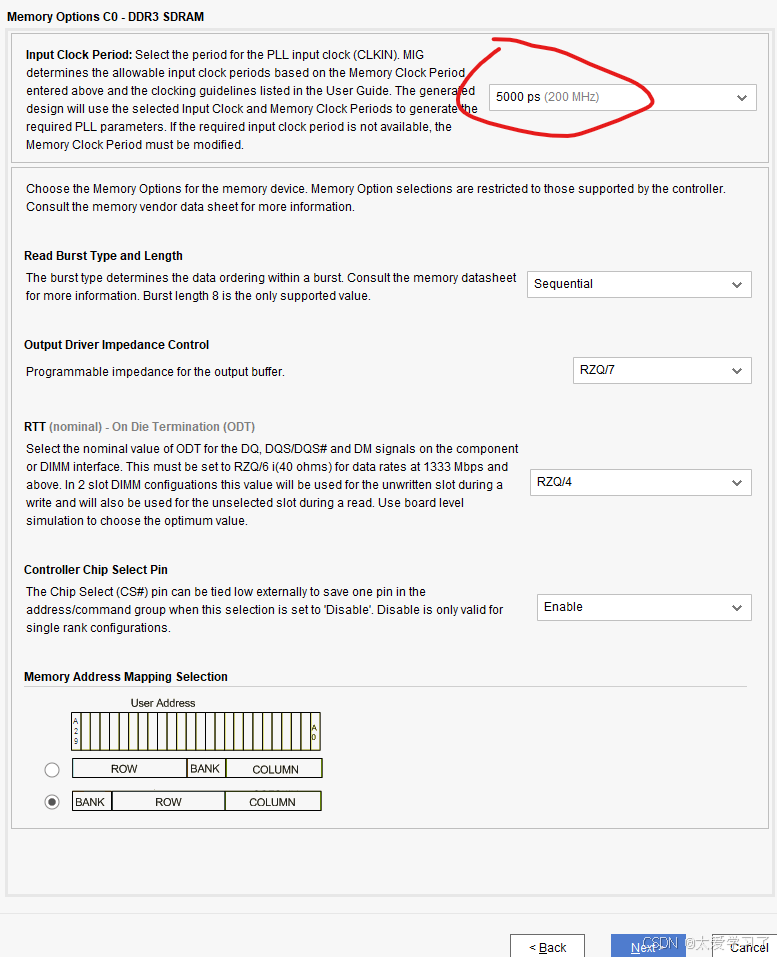

（6）配置界面6

        提供给MIG核的系统时钟，通常与参考时钟相同200MHz，注意每次重新打开mig核，这个值都会变化，一定要重新配置成200MHz（VIVADO的bug）。

（7）配置界面7

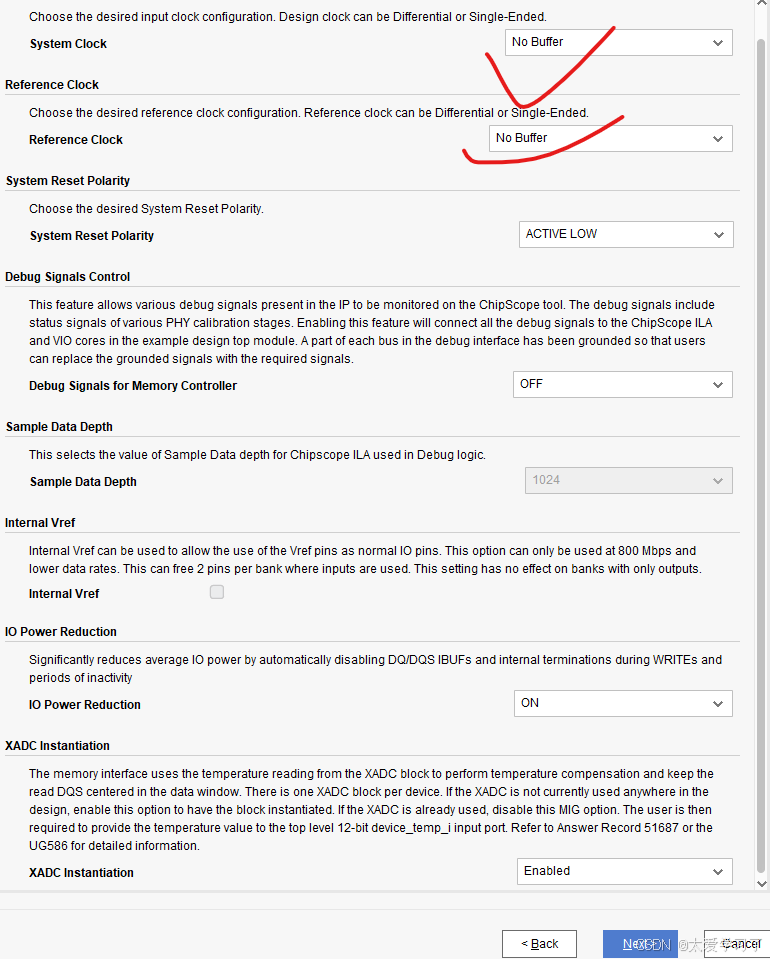

        时钟结合实际来就行。

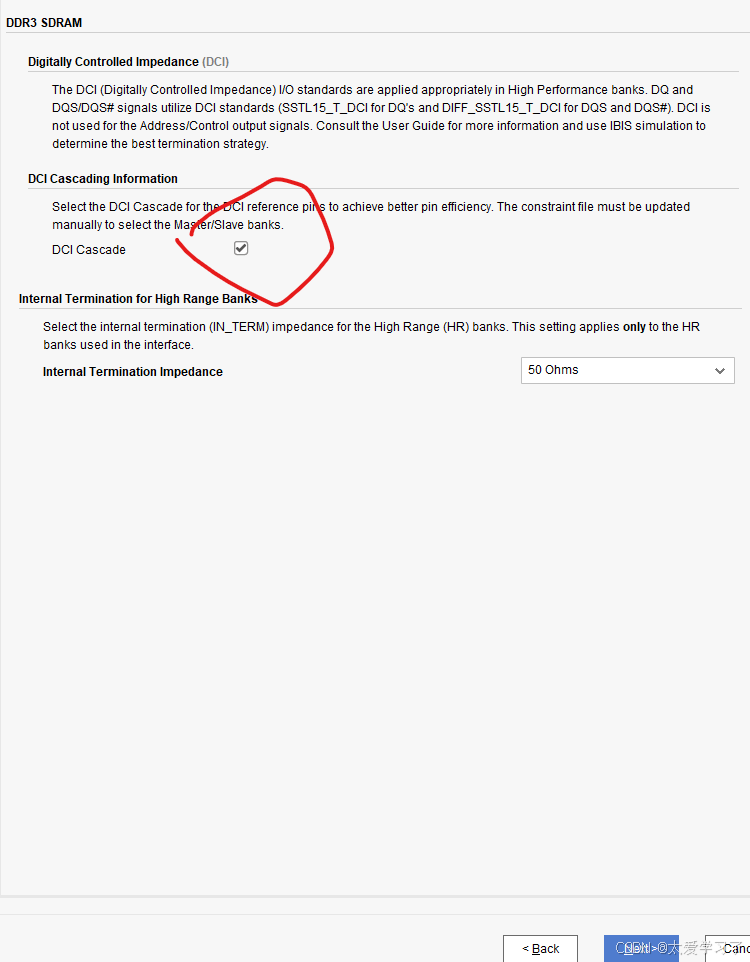

（8）配置界面8

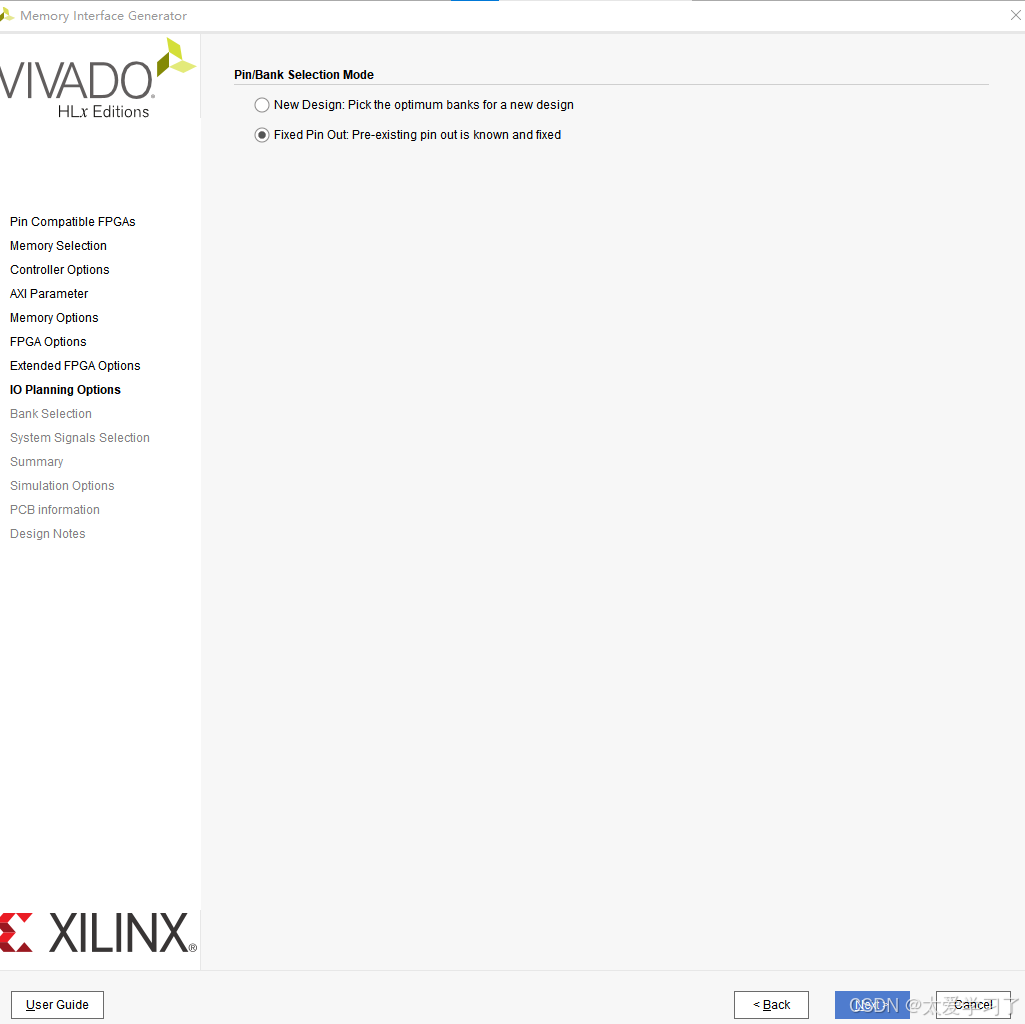

（9）配置界面9

        选择DDR物理管脚约束方式。

（10）配置界面10

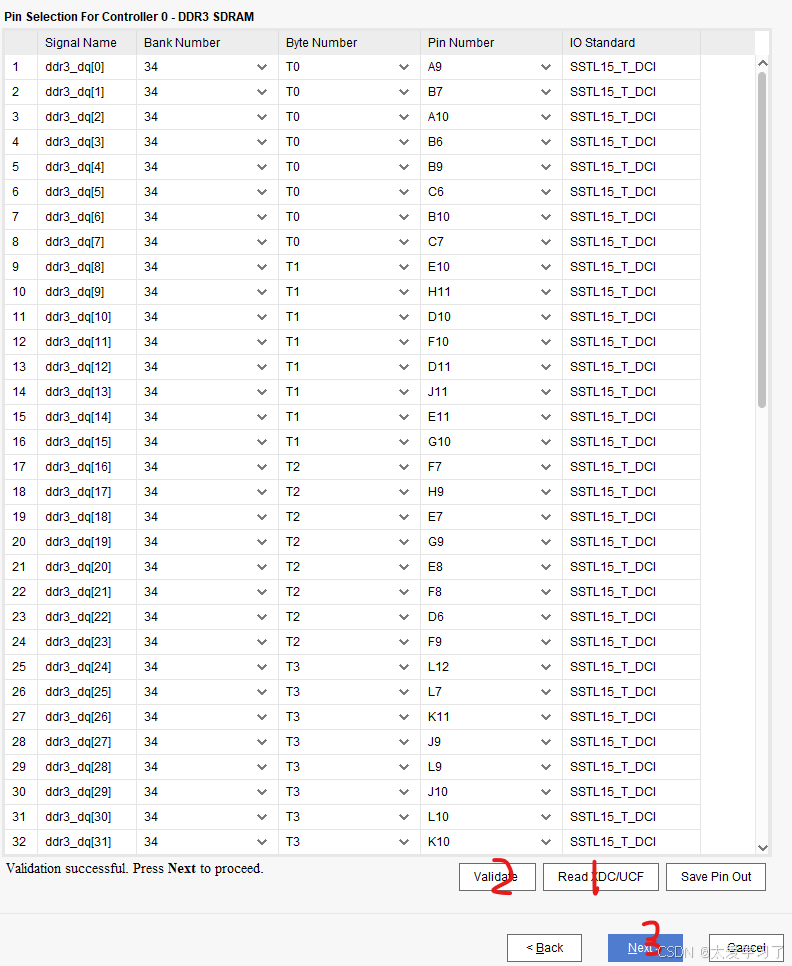

        导入——>验证——>下一步。也可在Pin Number列做适当修改后再验证——>下一步。

三、仿真

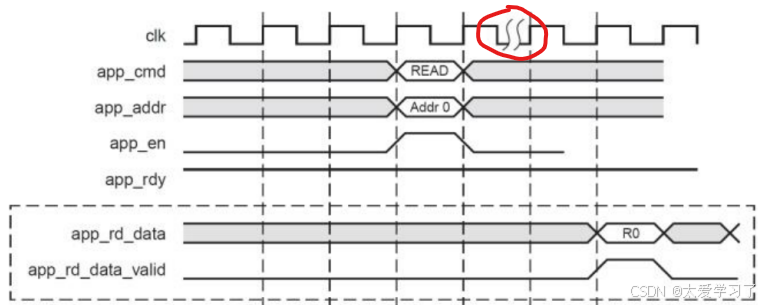

（1）ready信号

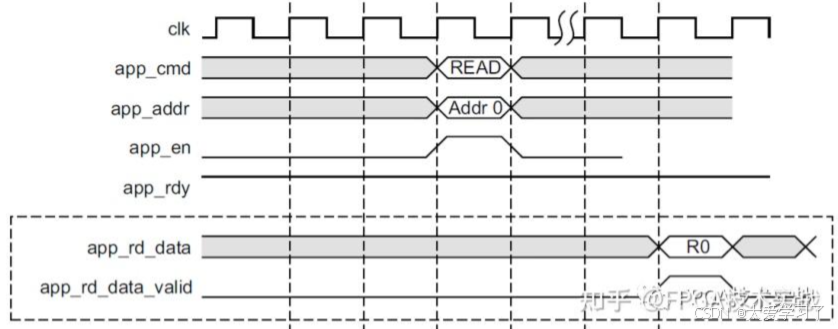

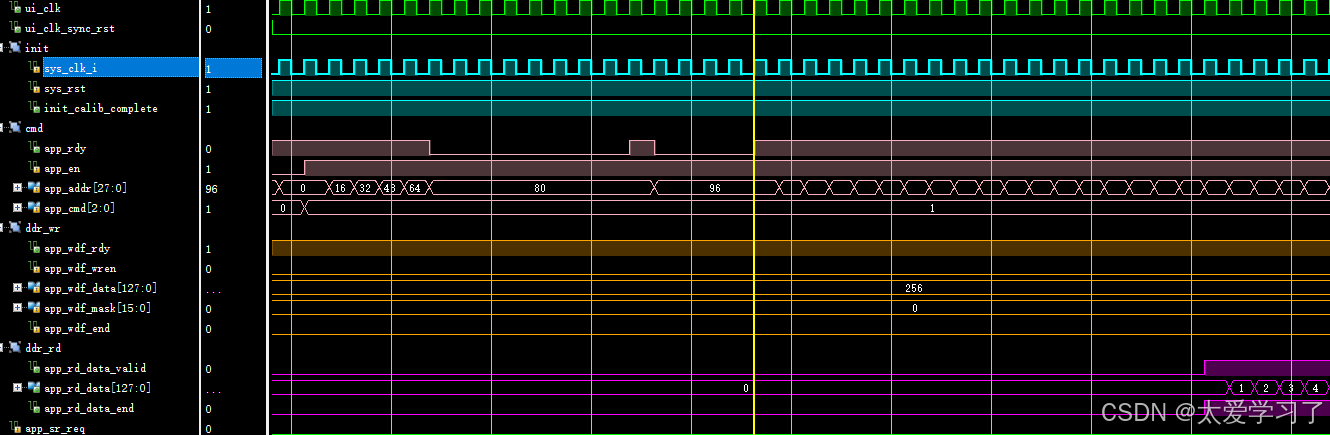

        如上2个图，ddr读出数据需要23（24？）个时钟周期（rdy拉高时的周期数）。

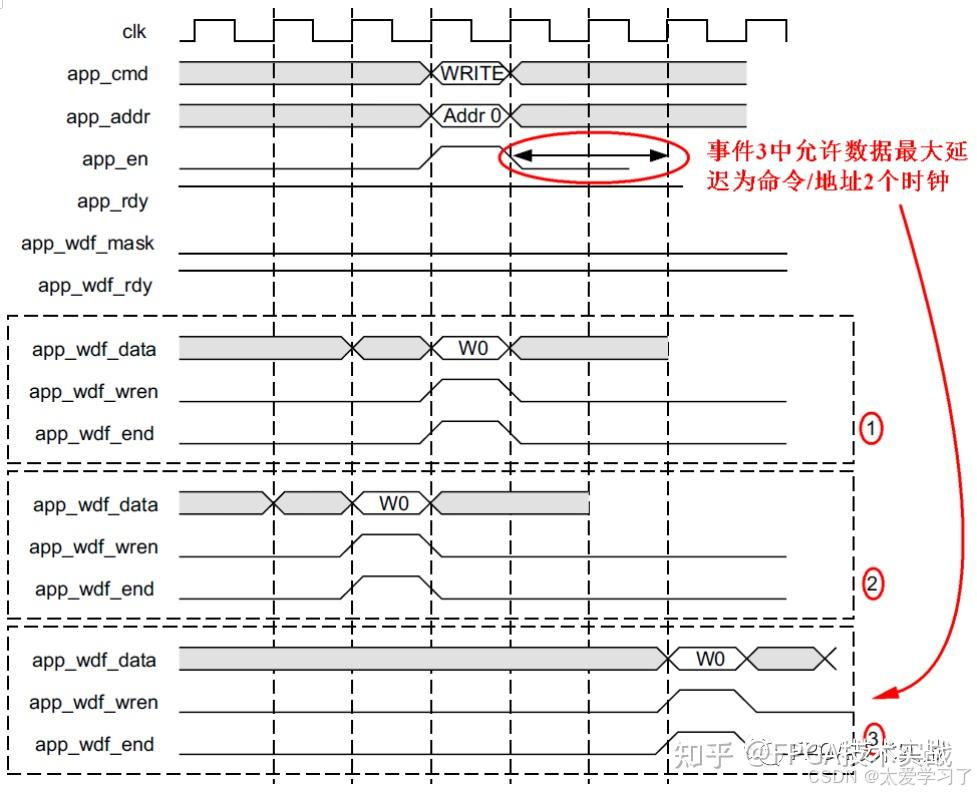

（2）app_wdy_data与app_rdy

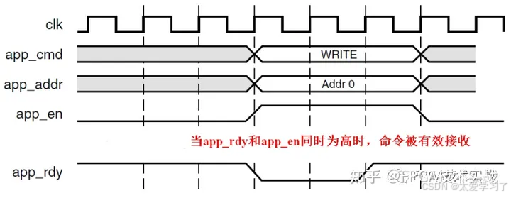

        如上图，写指令与写数据是两个通道，app_wdy_data与app_rdy不需要关联上，官方时序图与官方案例仿真对应不上。（猜测：MIG内部有类似fifo的功能，可以将写入的数据缓存，等待app_rdy拉高再写入对应的地址？）

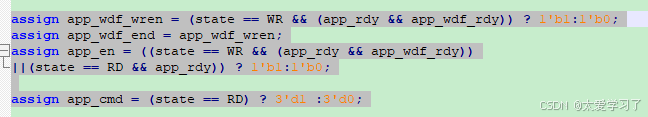

（3）app_wdf_end、app_wdf_wren、app_en、app_cmd

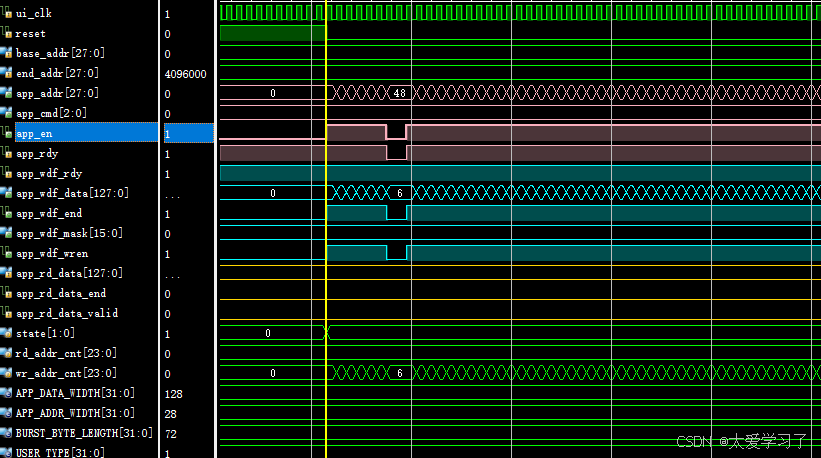

        上5张图中，注意app_wdf_end、app_wdf_wren、app_en、app_cmd时序，在读写期间如果一直拉高会报错！！！！！

四、工程实践

（1）搭建工程

        往DDR写一组数，然后读出来，配置如前。

        在implementation时可能会报如上错误，则缺啥补啥，在如下路径中搜索相应文件添加到那个路径下即可。

（2）上板测试

1）写功能

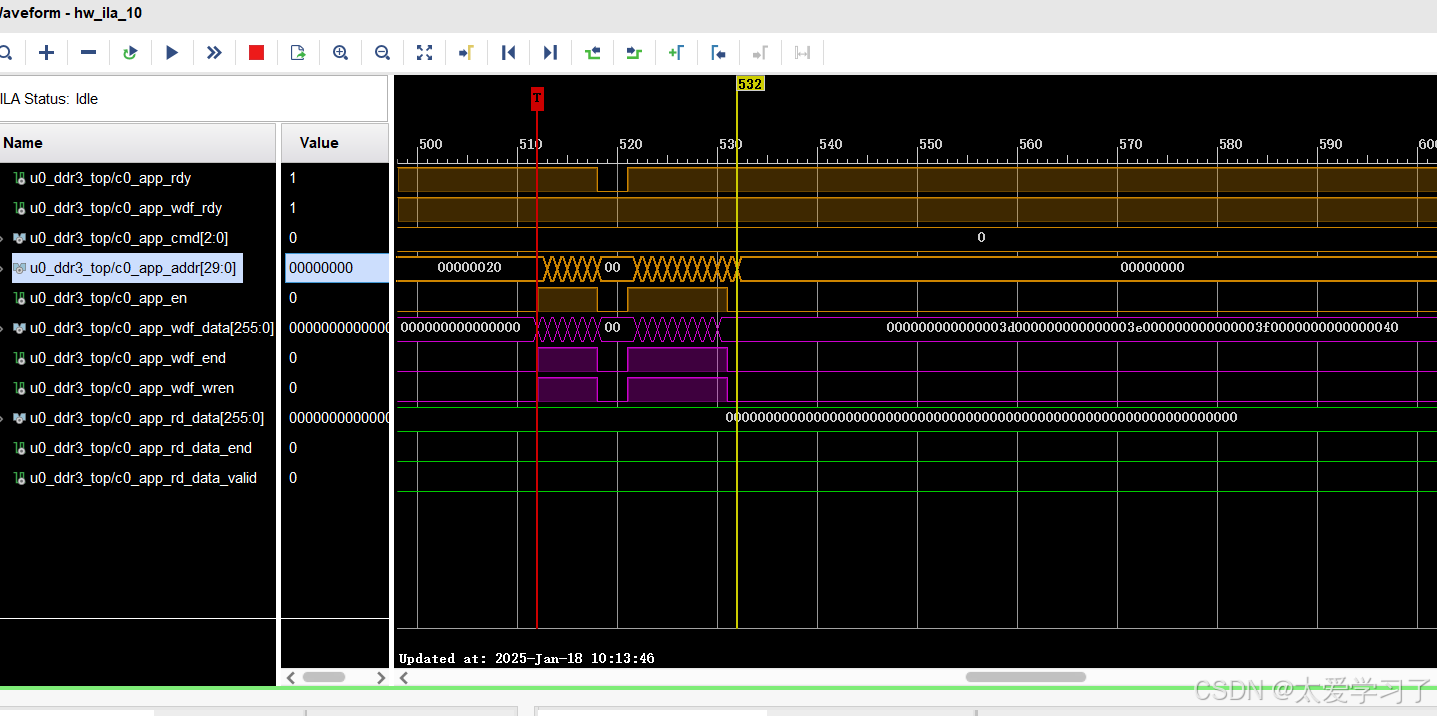

        写时序ila如下，跟UG手册一致。

2）读功能

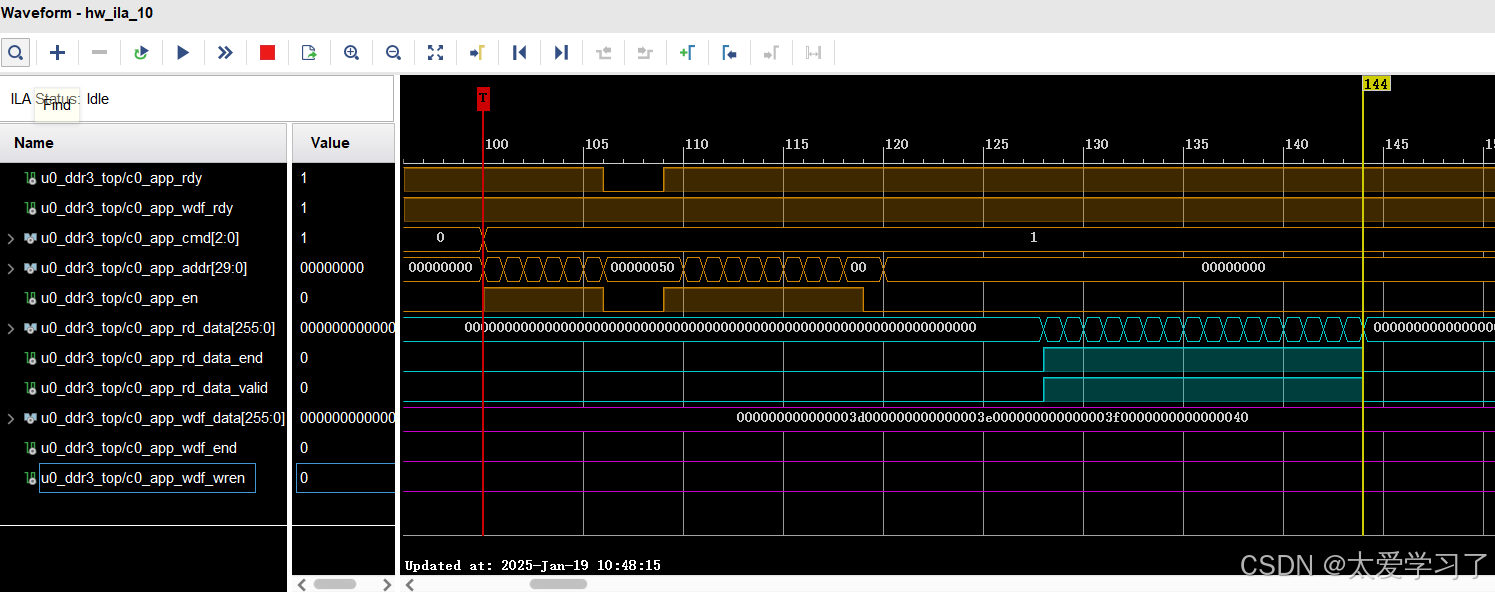

        读时序ila如下，跟UG手册一致。
